真空发生器、真空泵系统

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

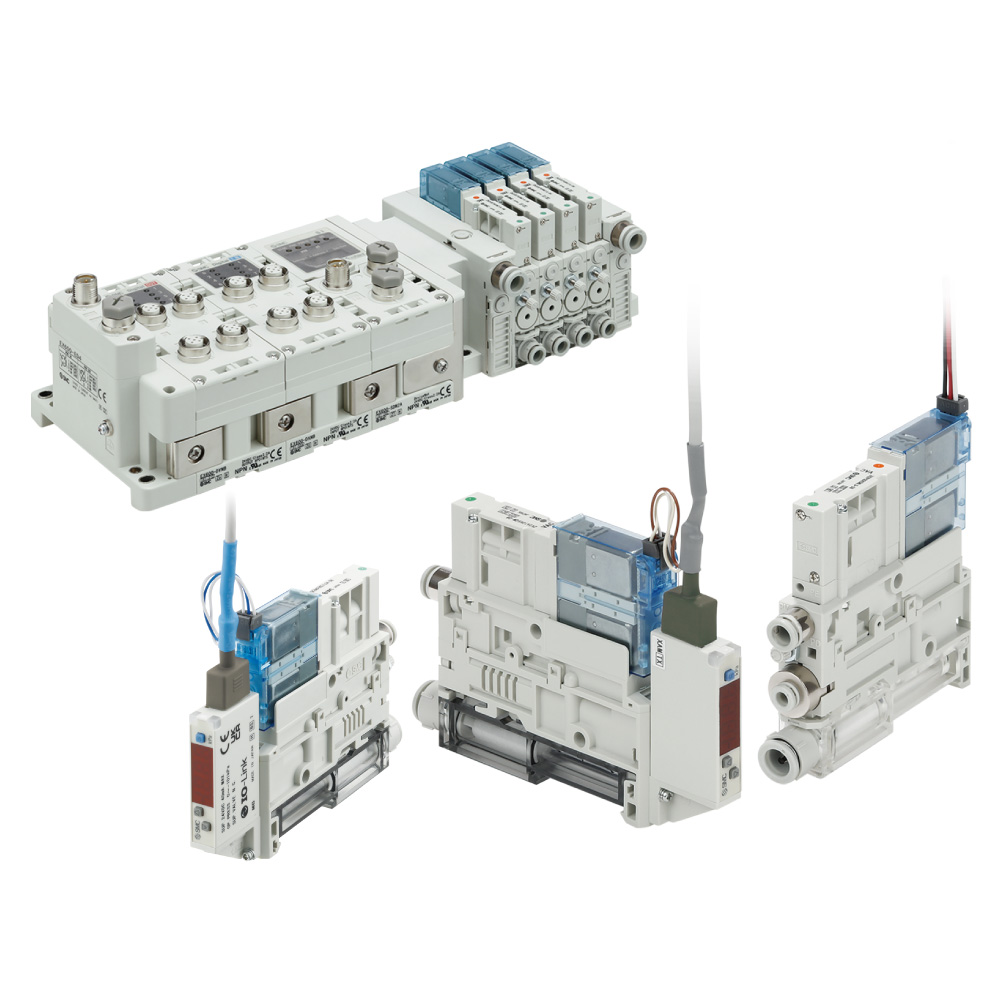

真空单元 真空发生器系统/真空泵系统 ZK2□A

    ・供给阀:追加N.O.规格
     停电/电源OFF时可产生真空※
     防止停电时工件掉落※
     ※可确保供给压力时
    ・追加对应IO-Link的压力开关
     1根通信线即可控制真空发生器
     可以读取元件信息、统一设定参数
    ・对应真空发生器系统/真空泵系统
    ・节能型真空发生器
     达到真空设定值后停止供气:空气消耗量 削减 93%(根据本公司测定条件)
    ・真空发生器的效率提高,吸入流量增加50%(和本公司的一段式真空发生器比较)
    ・节能效果(金额换算):削减93%
    ・采用高效消音型消声器,噪声降低&吸入流量提高
真空发生器系列喷嘴直径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
适合吸盘参考值
(mm)
真空泵系统系列
ZK2□070.729242~40ZK2□00
ZK2□101.044402~50ZK2□00
ZK2□121.261582~125ZK2□00
ZK2□151.567902~150ZK2□00

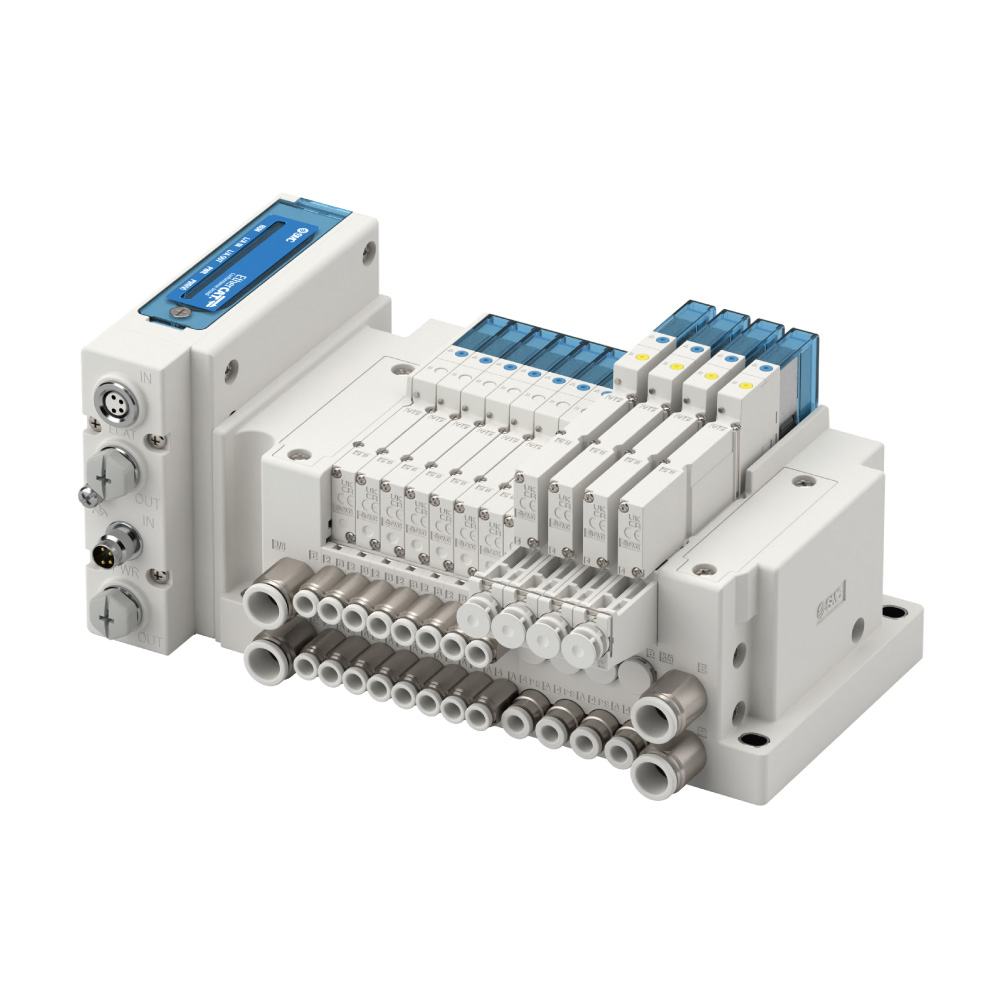

真空发生器系统一体型阀岛 JSY1000-E

    ・紧凑的多功能阀岛
     将元件一体化,适合同时使用执行器与真空吸附的应用
    ・对应EtherCAT®
    ・多功能阀岛可节省配线和配管
    ・设置面积:减小64%
    ・产品重量:减小42%
    ・节能功能
     CO₂排放量(空气消耗量):减少90%
系列流量特性
4/2→3/5(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→3/5(A/B→E)
b
驱动气缸尺寸消耗功率(W)
JSY1000-E0.910.48φ400.2(带节电回路)

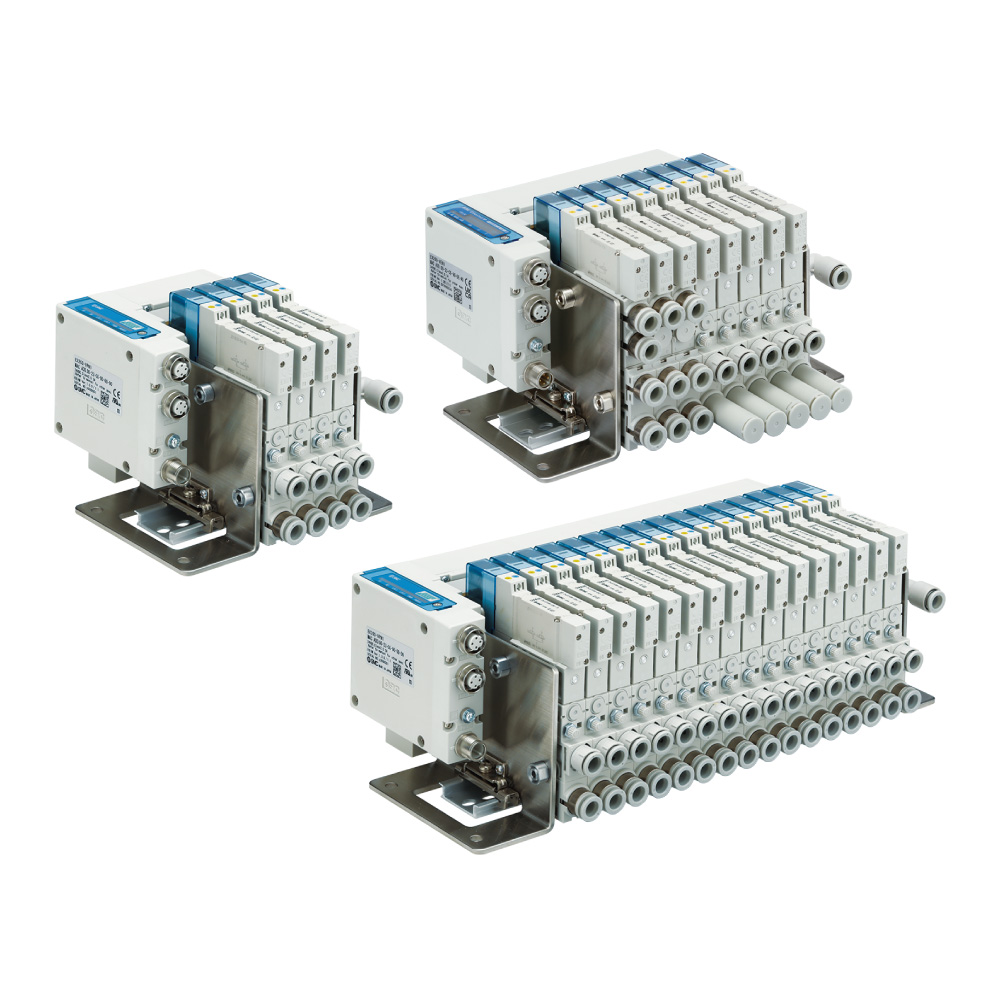

对应现场总线的集装式真空发生器 ZKJ

    ・对应现场总线
     无需输入/输出单元,可节省空间
     削减配线工时
     对应通信协议:PROFINET
    ・节能型真空发生器 空气消耗量:削减90%
    ・供给阀:N.O.规格
     在停电/电源OFF时也可发生真空※(确保供给压力的场合)
     防止停电时工件落下(确保供给压力的场合)
    ・IP65 对应防尘、防滴规格
真空发生器系列喷嘴口径最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
ZKJ070.73126
ZKJ101.05348
ZKJ121.26368
ZKJ151.574102

薄型真空单元 ZQ□A

    ・带节能功能的真空用压力开关
     空气消耗量:削减90%(以本公司的测定条件)
     消耗功率:减小60%【0.4W←1W(以前产品)】
     真空破坏压力:0MPa~【0MPa~←0.3MPa~(以前产品)】
     复制功能:减少设定工时、降低设定值输入错误的可能
    ・真空发生器系统/对应真空泵系统
真空发生器系列喷嘴径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
适合吸盘
(mm)
真空泵系统系列
ZQ1050.55152~13ZQ000□
ZQ1070.710252~20ZQ000□
ZQ1101.022472~32ZQ000□

薄型真空发生器、真空泵系统 ZQ

    ・对应真空发生器系统/真空泵系统。
    ・宽:10mm、质量:109g(单体、带真空压力开关+真空过滤器)。
    ・数字式真空压力开关。
    ・带LED显示功能。
    ・可集装化。
真空发生器系列喷嘴径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
适合吸盘
(mm)
真空泵系统系列
ZQ1050.55142~13ZQ1000
ZQ1070.710232~20ZQ1000
ZQ1101.022462~32ZQ1000

大型真空单元 ZR

    ・对应真空发生器系统/真空泵系统。
    ・采用模块式设计,可根据所需功能进行组合。
    ・采用双电磁头,具有自我保持功能。
    ・可集装化。
    ・可选择数字式真空开关、电磁阀等功能。
系列喷嘴径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
适合吸盘
(mm)
真空泵系统系列
ZR1101.025532~32ZR100
ZR1131.342862~50ZR100
ZR1151.5631022~100ZR100
ZR1181.8741552~125ZR100
ZR1202.0951942~150ZR100

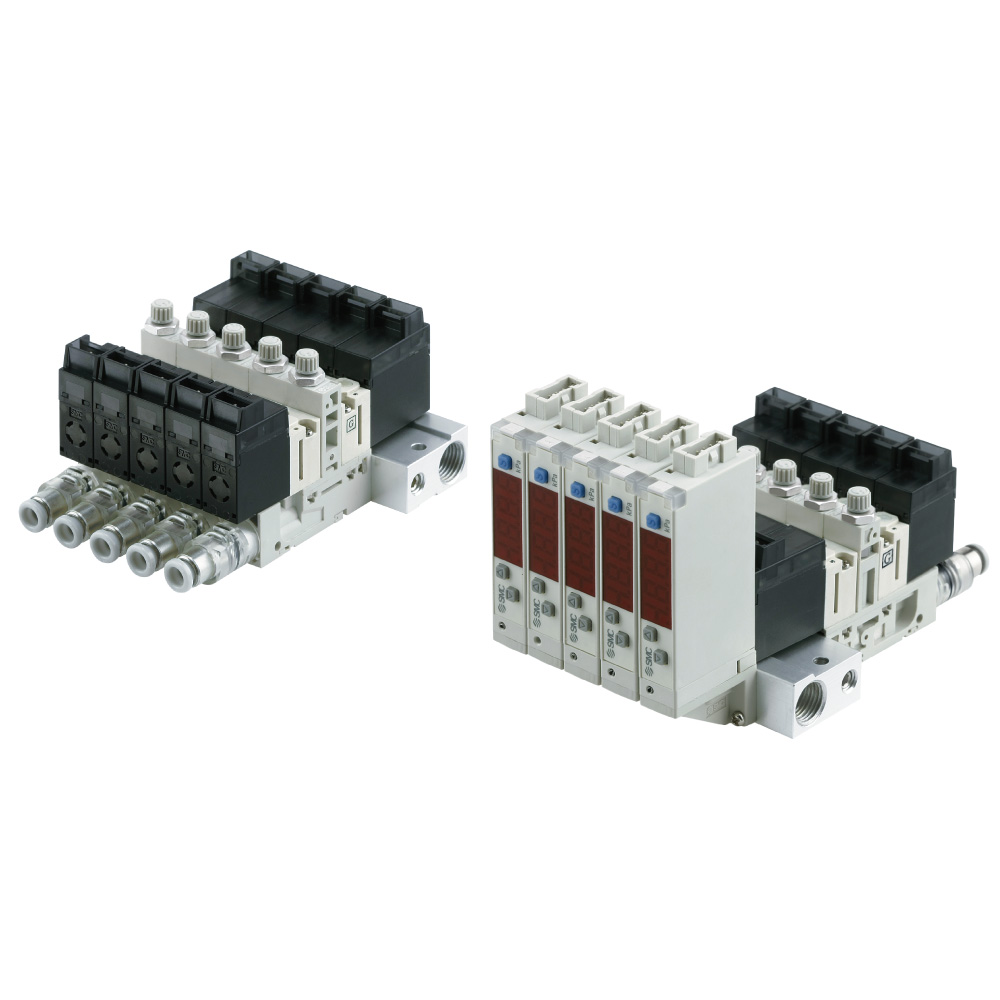

小型真空单元 ZB

    ・对应真空发生器系统/真空泵系统。
    ・高速响应:阀响应5ms、真空响应时间28ms。
    ・节能:空气消耗量减少17%,到达真空压力提高21%。
    ・体积小、重量轻:46g。
    ・带真空用压力开关,可最多同时拷贝10台。
真空发生器系列喷嘴径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
适合吸盘
(mm)
真空泵系统系列
ZB030.323.52~8ZB00
ZB040.43.56.52~10ZB00
ZB050.54.5102~13ZB00
ZB060.67182~20ZB00

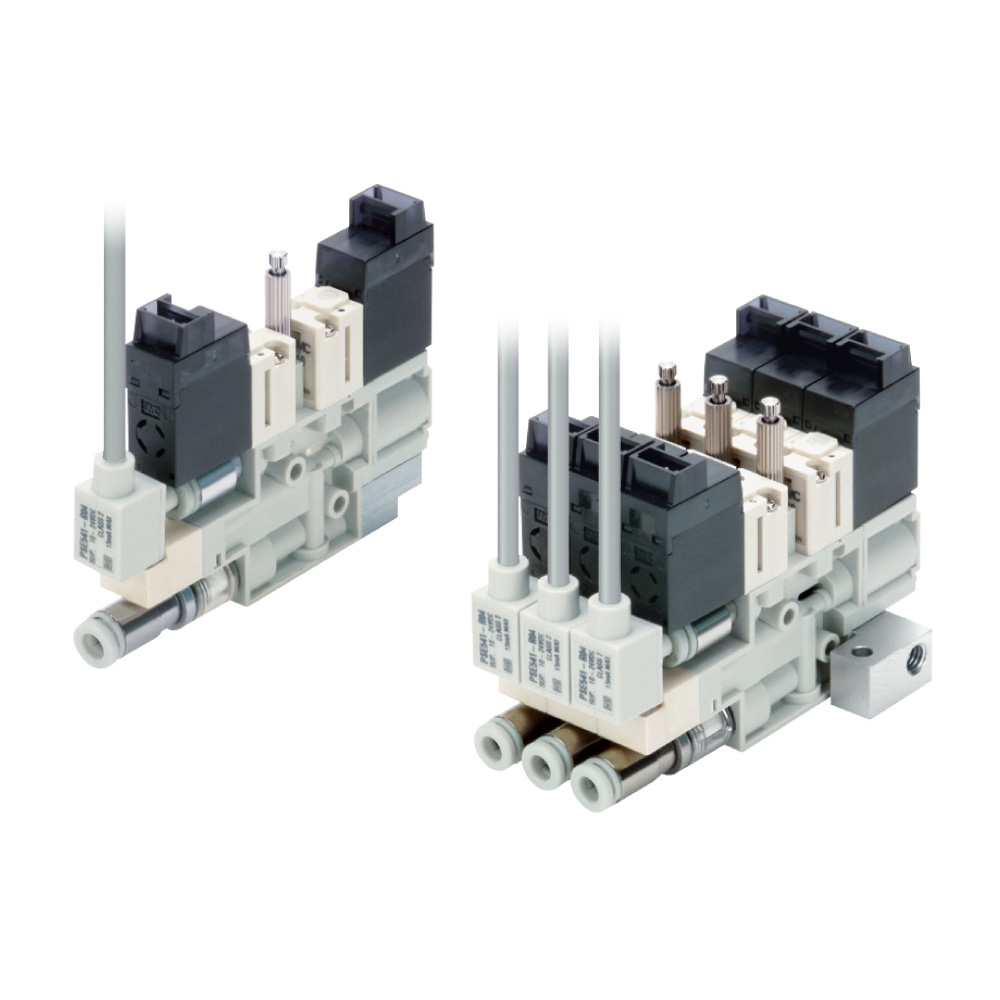

小型真空发生器 ZA

    ・全宽:9.9mm、全长:72.9mm、全高:52.5mm、质量:50g。
    ・可动部可设置。
    ・缩短了与吸盘之间的管子长度,响应性提高。
    ・可集装化。
系列喷嘴径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
适合吸盘
(mm)
ZA1050.54122~13
ZA1070.78282~20

真空单元 ZX

    ・对应发生器系统/真空泵系统。
    ・采用模块式设计,可根据所需功能进行组合。
    ・最适合用于100g以下的电子零件或小型精密零部件。
    ・可集装化。
    ※ZX(搭载数字式压力开关ZSE3)已于2019年6月停产,请选择ZQ系列、ZK系列。
系列喷嘴径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
适合吸盘
(mm)
真空泵系统系列
ZX1050.55132~13ZX100
ZX1070.710232~20ZX100
ZX1101.022462~25ZX100

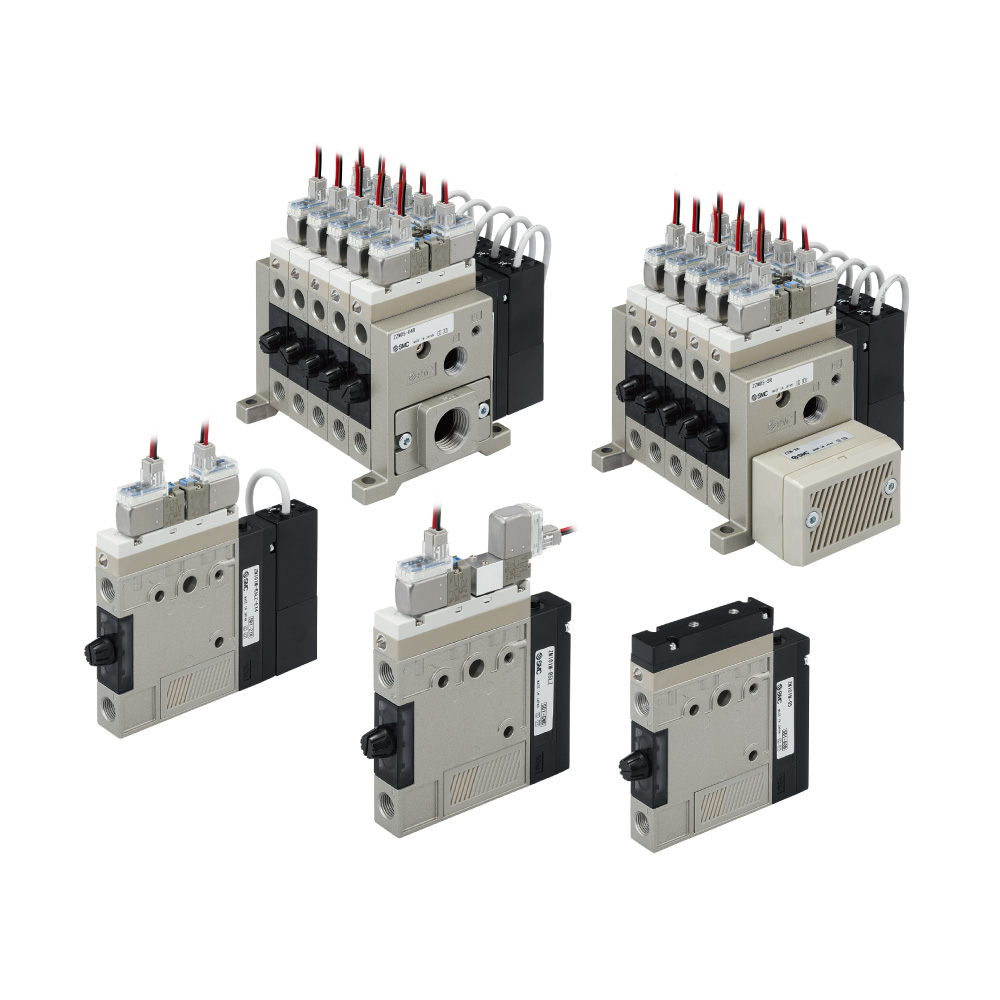

真空发生器 ZM

    ・将阀和开关单元化。
    ・可集装化。
    ・最大吸收流量提高40%。
    ・最高真空压力:-84kPa。
系列喷嘴径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
适合吸盘
(mm)
ZM050.515172~16
ZM070.723332~25
ZM101.038602~32
ZM131.344852~40
ZM151.5451102~50

多级真空发生器 ZL1/ZL3/ZL6

    ・有3种最大吸入流量100/300/600L/min(ANR)
    ・空气消耗量减少90%(ZL3、ZL6)
    ・质量最多减轻60% [ZL112(以前产品):450g→ZL1:180g]
    ・采用3段拉瓦尔喷管结构
     吸入流量提高250% (ZL1、与本公司产品相比)
    ・3种真空压力检测部
    ・无需工具! 可削减维护工时


    ※1 ZL3H, ZL6H(标准供给压力:0.5MPa)时
    ※2 分支+通口排气时
系列喷嘴径
(mm)
最大吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
ZL11.210057
ZL31.9
1.5
300(※2)135(※1)
ZL61.9X2
1.5X2
600(※2)270(※1)
