耐环境规格气缸

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

不锈钢气缸 CJ5・S/CDJ5・S/CG5・S/CDG5・S

    ・用于食品机械等有水滴飞溅的环境。
    ・带磁性开关(CDJ5・S系列:CDJ5・S、CDG5・S系列:CDG5・S)。
  • 2D CAD
    查看 2D CAD
  • 不锈钢气缸 CJ5・S/CDJ5・S/CG5・S/CDG5・S
    说明书
    形式 系列 查看搜索结果
    标准型CJ5・S
    标准型CG5・S查看搜索结果
形式系列动作方式缸筒内径(mm)
标准型CJ5・S双作用10,16
标准型CG5・S双作用20,25,32,40,50,63,80,100

不锈钢材质
脚座、法兰、单肘节接头、双肘节接头 CJ2, CM2, CG1, CQ2

    ・与标准型的外形尺寸、安装尺寸相同
    ・可后安装
    ・安装件通用气缸
     CJ2、CM2、CG1、CQ2
系列缸筒内径(mm)脚座法兰单肘节接头双肘节接头安装螺母杆前端螺母
CJ210,16
CM220,25,32,40
CG120,25,32,40,50,63,80,100
CQ220,25,32,40,50,63,80,100

不锈钢 订制规格

    ・将部件变更为不锈钢
型号订制内容
-XB12外部为不锈钢
-XC6材质为不锈钢
-XC7拉杆、缓冲阀、拉杆螺母等为不锈钢
-XC27双耳环销轴、双肘节接头销轴的材质为不锈钢
-XC65材质为不锈钢(XC7+XC68的组合)
-XC68材质为不锈钢(活塞杆硬质化镀铬)

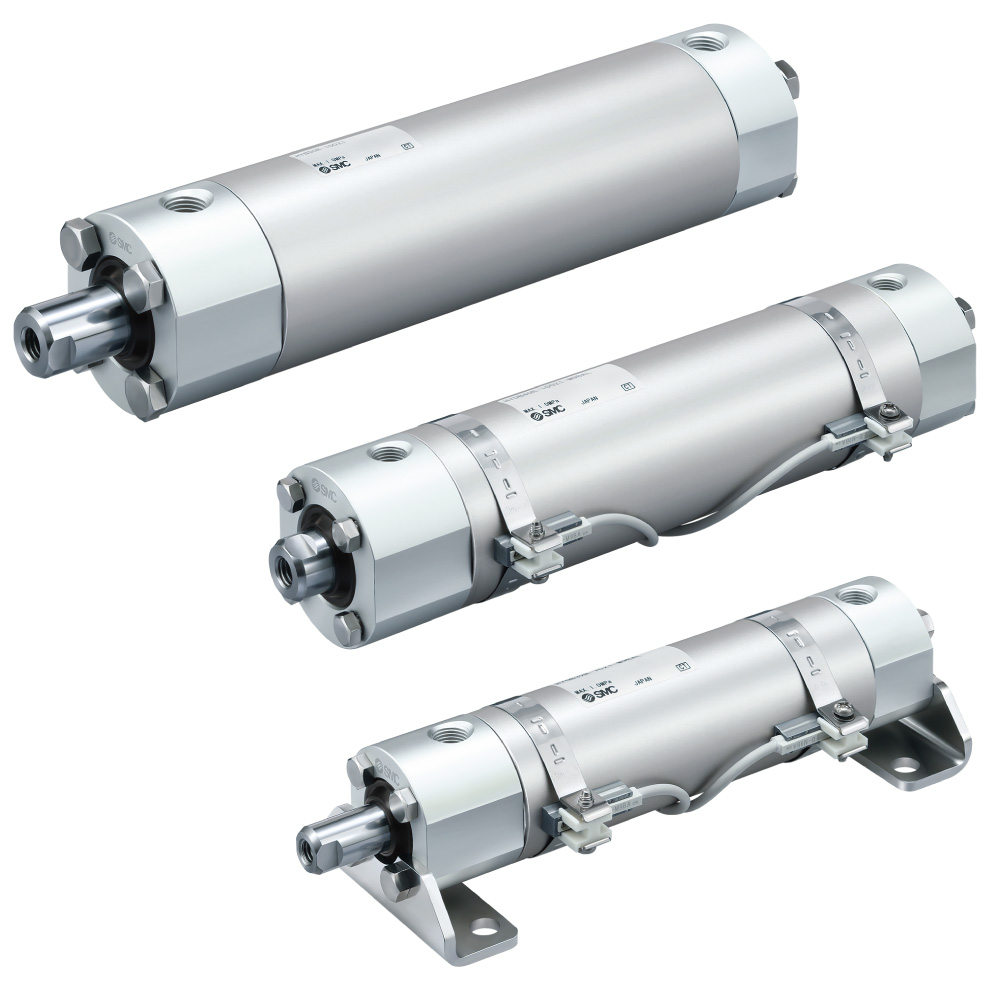

卫生级气缸 HY□/HYD□

    ・形状便于洗净的耐水性气缸。
    ・不仅耐水性提升,寿命也为普通气缸的5倍以上(与本公司产品相比)。
    ・带磁性开关(HYDB系列:HYDB、HYDQB系列:HYDQB、
     HYDC系列:HYDC、HYDG系列:HYDG)。
型号资料动作方式缸筒内径(mm)
基本型HYB双作用20,25,32,40,50,63,80,100
基本型HYQ双作用20,25,32,40,50,63
符合ISO规格HYC双作用32,40,50,63
带导杆HYG双作用20,25,32,40,50,63

防水缸(气压、液压)

    ・适合在接触水、冷却液的环境中使用。
    ・带强耐水性2色显示式磁性开关。
    ・适合机床、食品机械、洗车机等用途。
形式系列动作方式缸筒内径(mm)
气缸CM2-Z双作用20,25,32,40
气缸CG1-Z双作用32,40,50,63,80,100
气缸MB-Z双作用32,40,50,63,80,100
方形缸筒气缸MB1双作用32,40,50,63,80,100
薄型气缸CQ2-Z双作用20,25,32,40,50,63,80,100
气缸CA2-Z双作用40,50,63,80,100
带导杆的薄型气缸MGP-Z双作用20,25,32,40,50,63,80,100
带导杆气缸MGG双作用32,40,50,63,80,100
回转夹紧缸MK双作用16,20,25,32,40,50,63
气缸RSQ双作用32,40,50
符合JIS规格的
薄型液压缸/10MPa
CHKDB双作用20,25,32,40,50,63,80,100
符合JIS规格的
液压缸/7MPa
CH2F双作用32,40,50,63,80,100
高速气缸RHC-XC93双作用32,40

带润滑保持功能(润滑护圈)的气缸

    ・对应一般环境下的微小粉体(10~100μm)。
    ・在微小粉体的环境下耐久性为标准品的4倍。
    ・全长、安装尺寸与标准品相同(部分型号除外)。
    ・活塞杆表面可形成润滑脂膜,提高耐久性。
    ・防止粉体和异物混入。
    ・在一般环境下的寿命亦会更高。
型号系列动作方式缸筒内径(mm)
气缸CM2-Z双作用20,25,32,40
气缸CG1-Z双作用20,25,32,40,50,63,80,100
气缸CA2-Z双作用40,50,63,80,100
薄型气缸CQS双作用20,25
薄型气缸CQ2-Z双作用32,40,50,63,80,100
气动滑台MXQ□A双作用6,8,12,16,20,25
带导杆的薄型气缸MGP-Z双作用20,25,32,40,50,63,80,100
双联气缸CXS双作用6,8,12,16,20,25,32
高速气缸RHC-XC93双作用32,40

耐粉尘气缸 CM2/CG1/MB/CQ2/MGP-XC4□

    ・追加了CM2-XC4□ New
    ・粉尘环境下耐久性为标准品的6倍
     对应粒径20~100μm的粉体
     对应陶瓷粉、碳粉、纸粉、金属粉
     ※焊接的焊渣除外
    ・可结合用途选择
     活塞杆部装有润滑护圈(润滑保持)以及强力刮尘圈
     带导杆的薄型气缸MGP系列在导杆部(单侧、两侧)也装有以上零件
    ・根据使用环境可更换端盖组件
     ※CQ2系列仅ø20、ø25、ø32对应
形式系列动作方式缸筒内径(mm)
气缸CM2-XC4□双作用20、25、32、40
气缸CG1-XC4□双作用20、25、32、40、50、63、80、100
气缸MB-XC4□双作用32、40、50、63、80、100
薄型气缸CQ2-XC4□双作用20、25、32、40、50、63
带导杆气缸MGP-XC4□双作用20、25、32、40、50、63、80、100

耐粉尘气缸 MXQ-XC4A

    ・适合在有陶瓷粉、碳粉、纸粉、金属粉(焊接的焊渣除外)等
     粉尘粒径20~50μm的环境中使用
    ・耐久性提高4倍(相对于标准品)
     导杆部、杆侧端盖部装有润滑护圈,防止粉尘及异物进入
    ・外形尺寸、工件安装方法可与标准品互换
形式系列动作方式缸径(mm)
标准型MXQ-XC4A双作用6、8、12、16、20、25
对称型MXQ□L-XC4A双作用6、8、12、16、20、25

耐粉体气缸

    ・适合在有陶瓷粉、碳粉、纸粉、金属粉(焊接的焊渣除外)等微小粉体漂浮的环境中使用
    ・耐久性提高4倍(对于标准品)
    ・杆侧缸盖装有2个润滑护圈
     防止30μm以下的微小粉体侵入内部
    ・润滑护圈可使活塞杆上行程润滑脂膜,使其耐久性提高

    ※MGP-XC92(W)已于2023年9月停产。
     请选择MGP-Z-XC4A(W)。
形式系列动作方式缸筒内径(mm)
气缸CM2-XC92双作用20, 25, 32, 40
薄型气缸CQS-XC92双作用12, 16, 20, 25
薄型气缸CQ2-XC92双作用32, 40, 50, 63, 80, 100
带导杆的薄型气缸MGP-XC92双作用12, 16, 20, 25, 32, 40, 50, 63, 80, 100

粉尘对策 订制规格 -XC4, XC35

    ・刮环处采用了强力刮尘圈,适合用于铸造设备、建筑机械、工程用车辆等粉尘较多的环境中。
型号订制内容
-XC4带强力防尘圈
-XC35带金属防尘圈

耐热、耐寒 订制规格 -XB6, XB7, XB14, XC5

    ・可在低温、高温环境下使用的气缸
型号订制内容
-XB6耐热气缸(-10~150℃)
-XB7耐寒气缸(-40~70℃)
-XB14带耐热磁性开关的气缸
-XC5耐热气缸(-10~110℃)
