管子(氟树脂/洁净型)

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

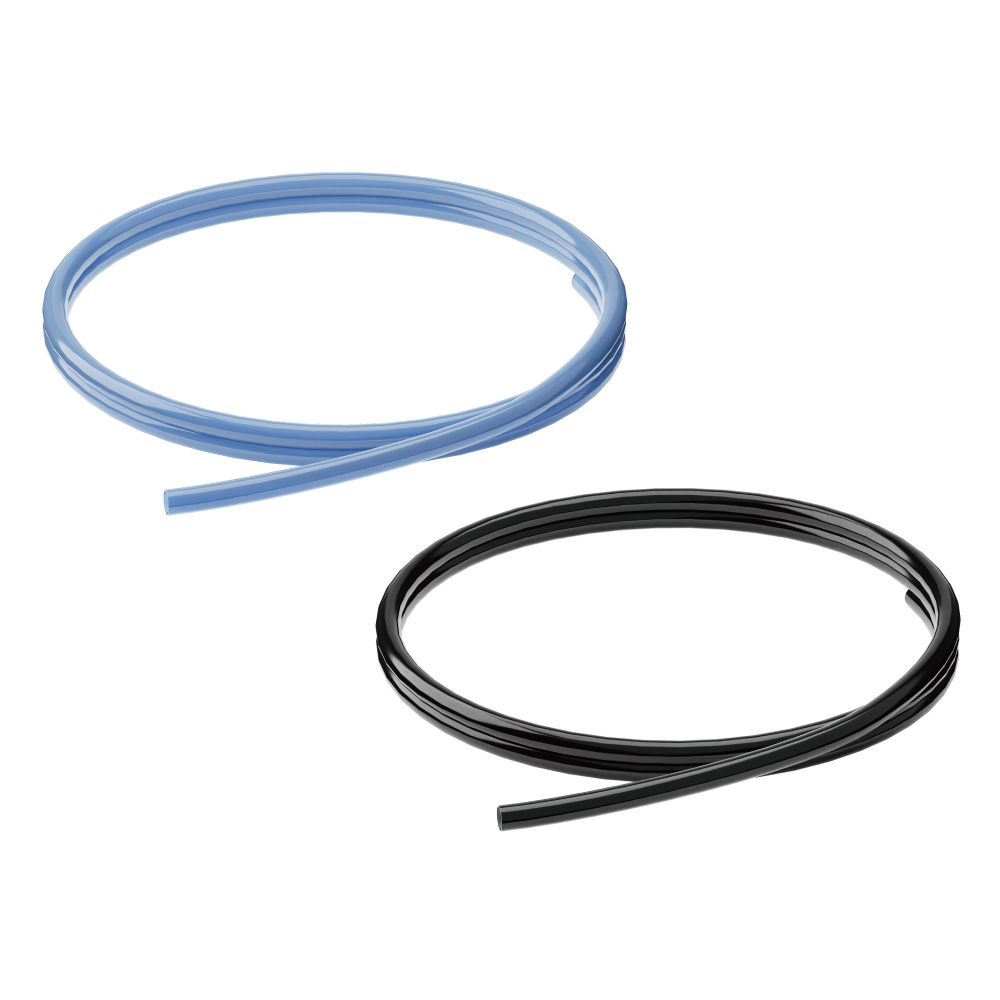

氟树脂管 TL/TIL

    ・最高使用压力1.0MPa(20℃时)。
    ・最高使用温度:260℃(根据条件而不同)。

氟树脂管(PFA) TLM/TILM

    ・最高使用温度:260℃(根据条件而不同)。
    ・通过了食品卫生法试验。
    ・FDA(美国食品药品监督管理局)§177-1550溶出试验合格。
系列管子外径
公制尺寸
管子外径
英制尺寸
颜色
TLM/TILMφ2,φ3,φ4,φ6,φ8,φ10
φ12,φ16,φ19,φ25
φ1/8'',φ3/16'',φ1/4'',φ3/8''
φ1/2'',φ3/4'',φ1'',φ1 1/4''
半透明、黒、红、蓝

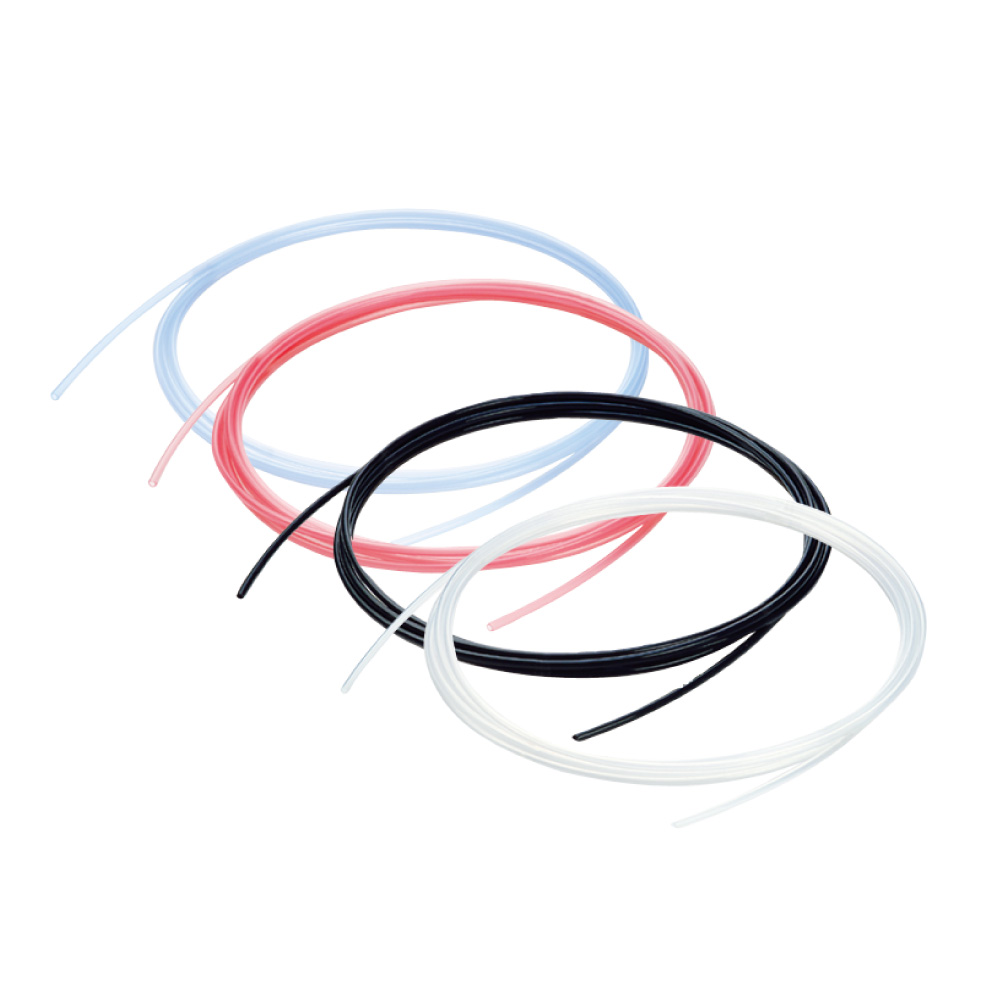

FEP管(树脂) TH/TIH

    ・最高使用压力2.3MPa(20℃时)。※
    ・日本食品卫生法试验合格。
    ・FDA(美国食品药品监督管理局)§177-1550溶出试验合格。
    ・最高使用温度:200℃(因条件而不同)。
     ※因尺寸而不同。
系列管子外径
公制尺寸
管子外径
英制尺寸
颜色
TH/TIHφ4,φ6,φ8,φ10,φ12φ1/8'',φ3/16'',φ1/4''
φ3/8'',φ1/2'',φ3/4''
半透明、黒、红、蓝

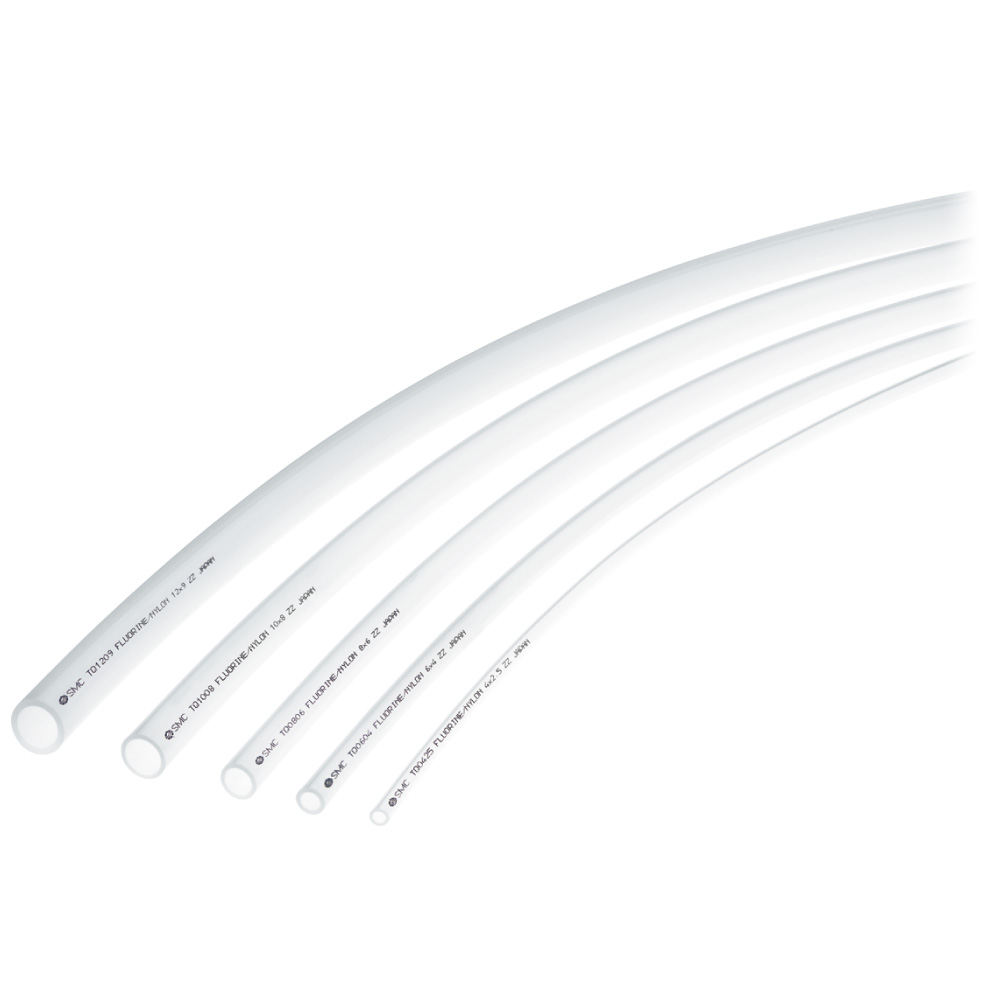

软质氟树脂管 TD/TID

    ・最高使用压力1.6MPa(20℃时)。※
    ・食品卫生法试验合格。
    ・FDA(美国食品药品监督管理局)§177-1550溶出试验合格。
    ・最高使用温度:260℃(因条件而不同)。
     ※因尺寸而不同。
系列管子外径
公制尺寸
管子外径
英制尺寸
颜色
TD/TIDφ4,φ6,φ8,φ10,φ12φ1/8'',φ3/16'',φ1/4''
φ3/8'',φ1/2''
半透明

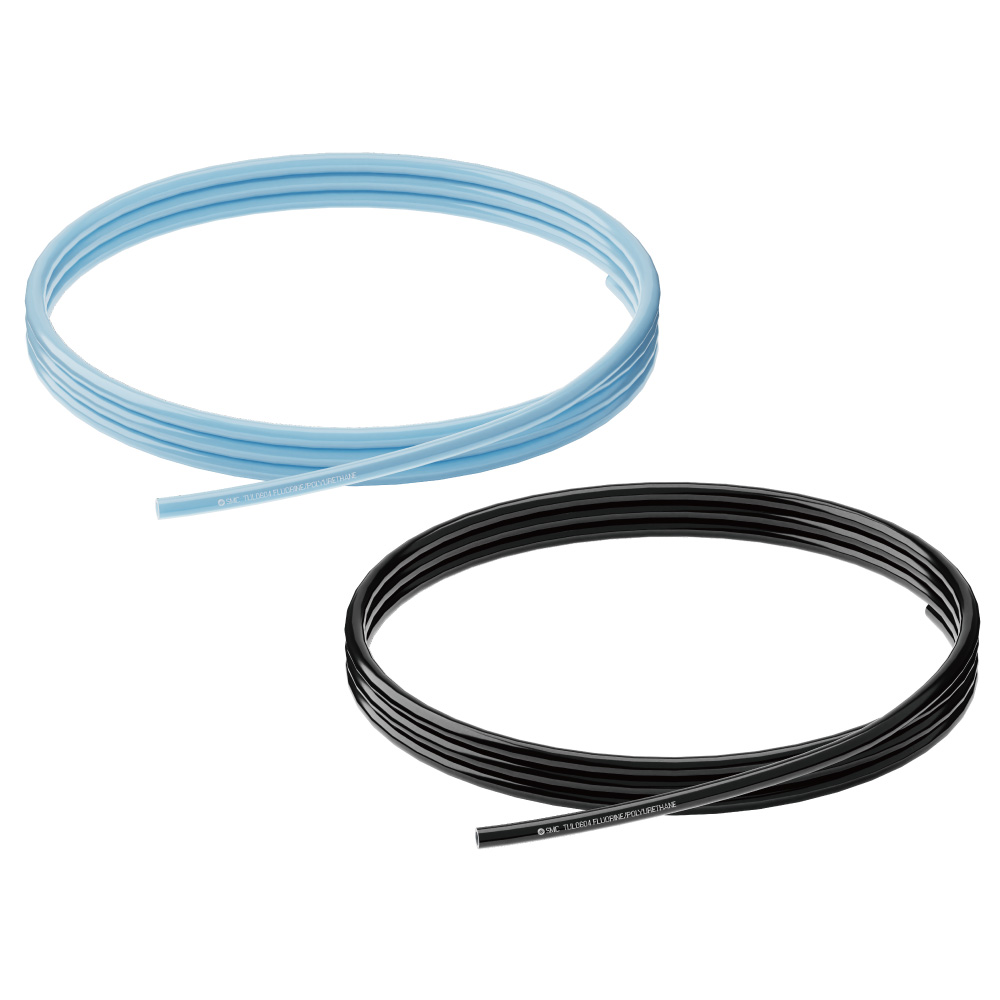

氟树脂+聚氨酯 2层管 TUL

    ・外层使用聚氨酯的柔软2层管
    ・2层结构 外层:聚氨酯、内层:氟树脂
    ・管子内径:截面积比 提高44%(与TU0805相比)
系列管子外径
公制尺寸
颜色使用流体
TULφ4、φ6、φ8、φ10、φ12黒、白、蓝、半透明空气、水、透平油1种(ISO VG32)、惰性气体

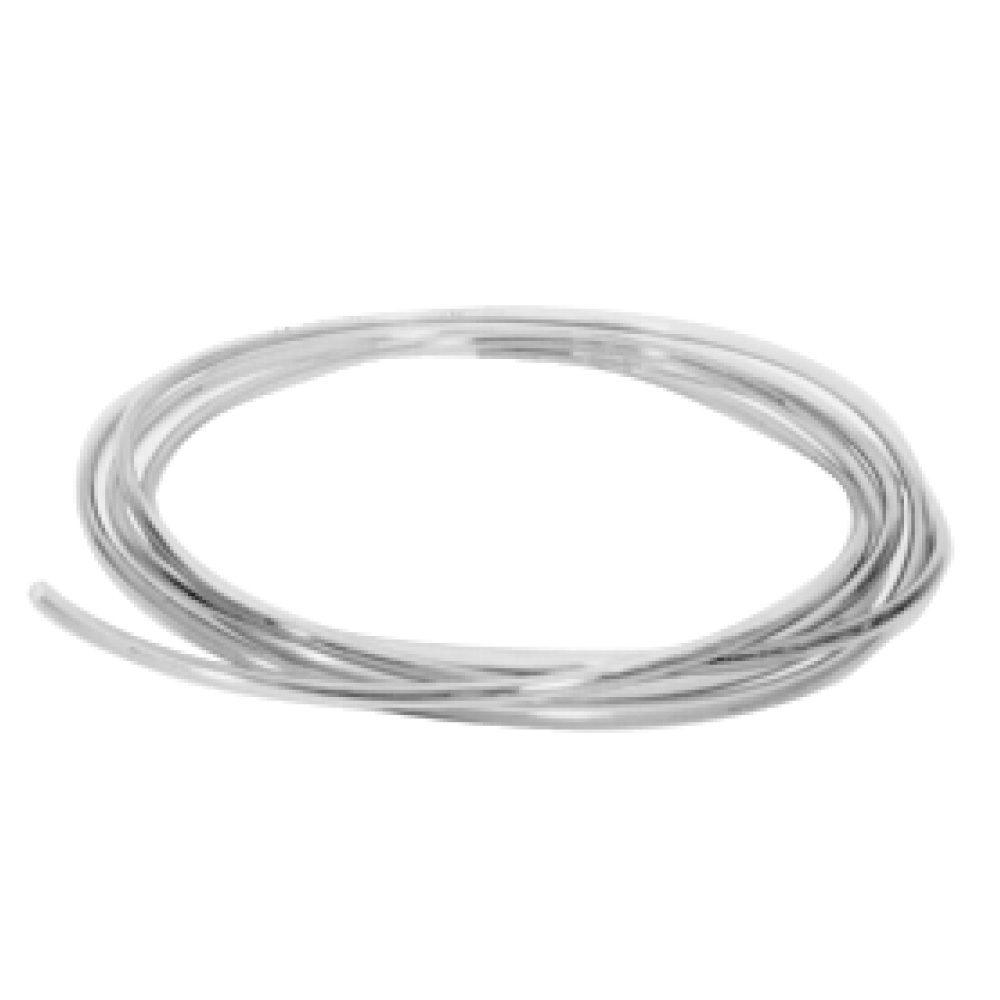

聚氨酯管 10-TU

    洁净系列


    ・柔软0.8MPa以下 (20℃时)。

    ★英制尺寸仅有黒、蓝两色。
系列管子外径
公制尺寸
管子外径
英制尺寸
颜色★
10-TUφ4,φ6,φ8,φ10,φ12φ1/8黒、白、红、蓝、黄、绿、 透明、橙

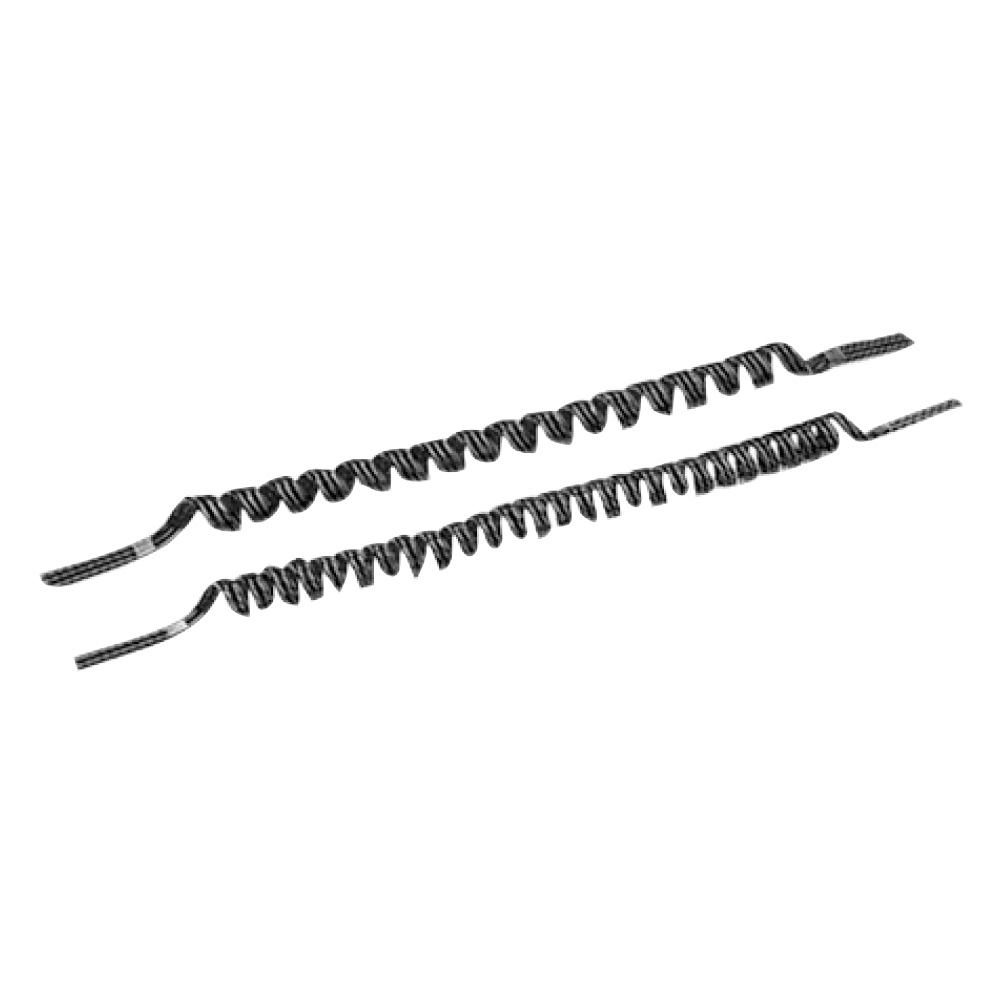

聚氨酯螺旋管 10-TCU

    洁净系列


    ・柔软、可动配管用。
系列管子外径颜色芯数
10-TCUφ4,φ6,φ81芯、2芯、3芯

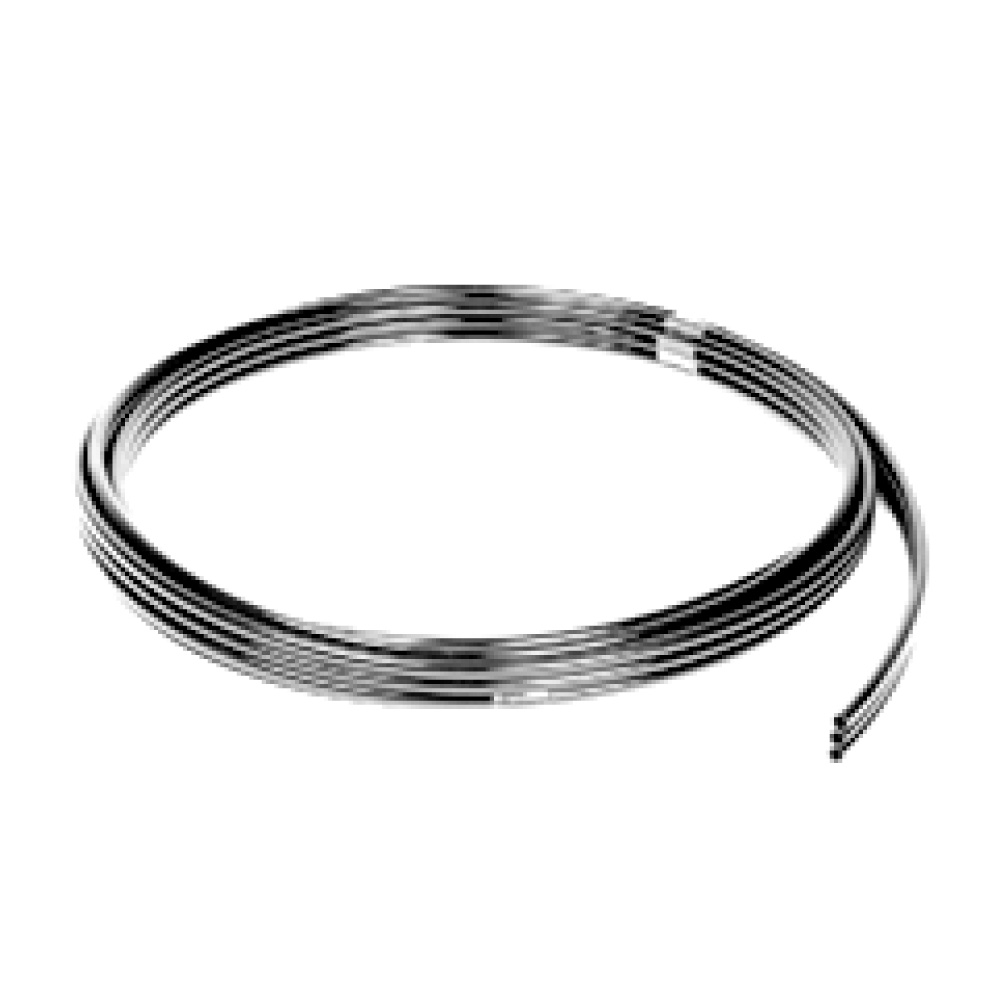

聚氨酯排管 10-TFU

    洁净系列


    ・柔软、多芯管。
系列管子外径颜色芯数
10-TFUφ4,φ6,φ82芯、3芯

聚烯烃管 TPH

    ・最高使用压力ø4,ø6:1.0MPa ø8,ø10,ø12:0.7MPa(20℃时)。
系列适合管子外径颜色使用流体
TPHφ4,φ6,φ8,φ10,φ12黒、白、红、蓝、黄、绿空气、水、其他

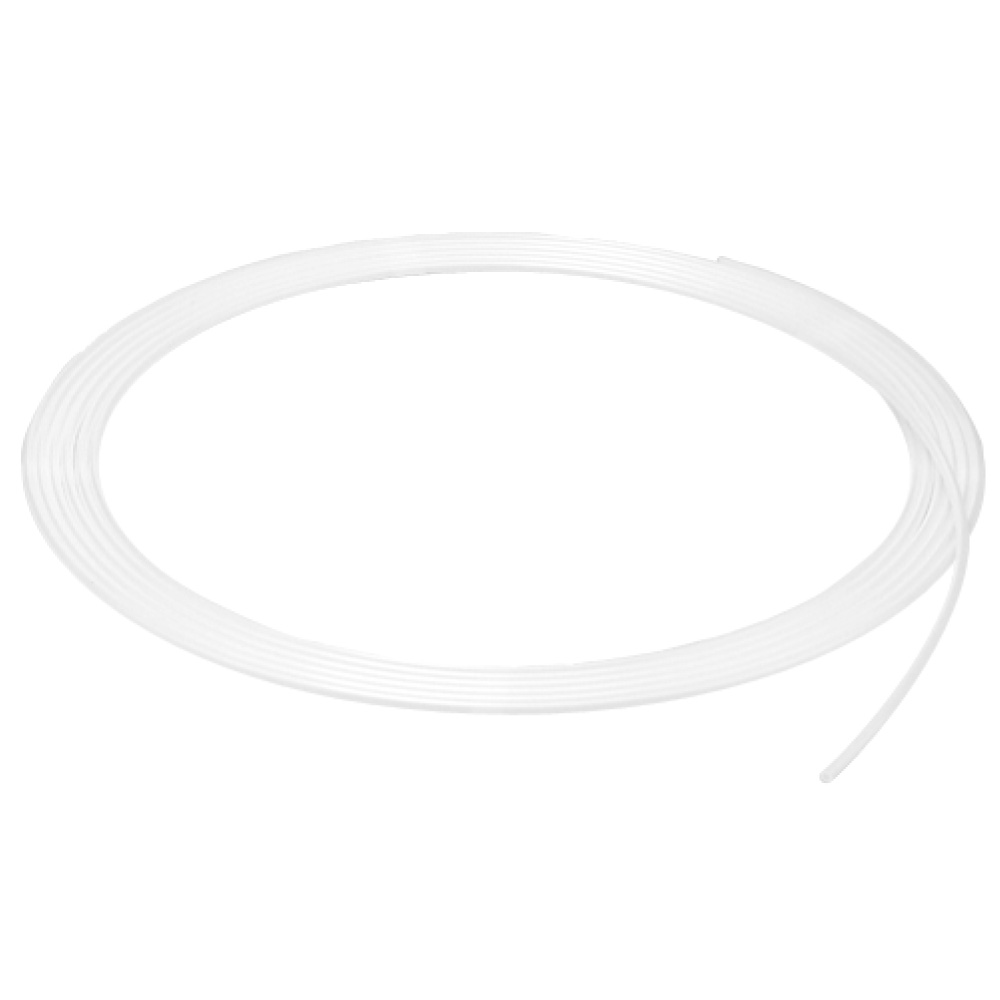

软质聚烯烃管 TPS

    ・最高使用压力ø4~ø12:0.7MPa(20℃时)。
系列适合管子外径颜色使用流体
TPSφ4,φ6,φ8,φ10,φ12黒、白、红、蓝、黄、绿空气、水、其他

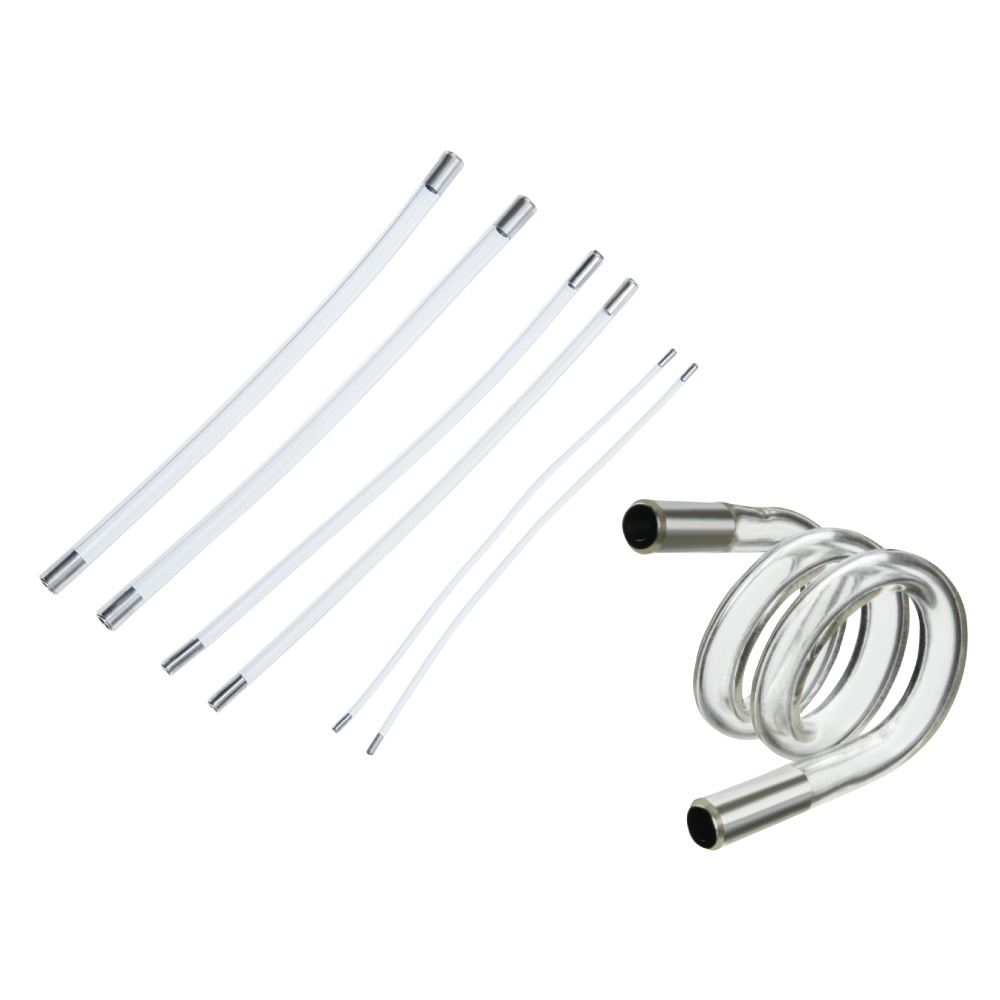

防结露管 IDK

    ・防止小型气缸、气爪的配管内发生结露。
    ・使配管内的水蒸气向外部扩散。
    ・将防结露管连接即可,无需电源和追加工事。
系列外径/内径(mm)有效长度(mm)适合管接头
IDK02
直线型
2/1.2100
200
KQ2
IDK04
直线型
4/2.5100
200
KQ2
IDK06
直线型
6/4100
200
KQ2
IDK04-100-C1
螺旋形
4/2.5100KQ2
