带锁气缸

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

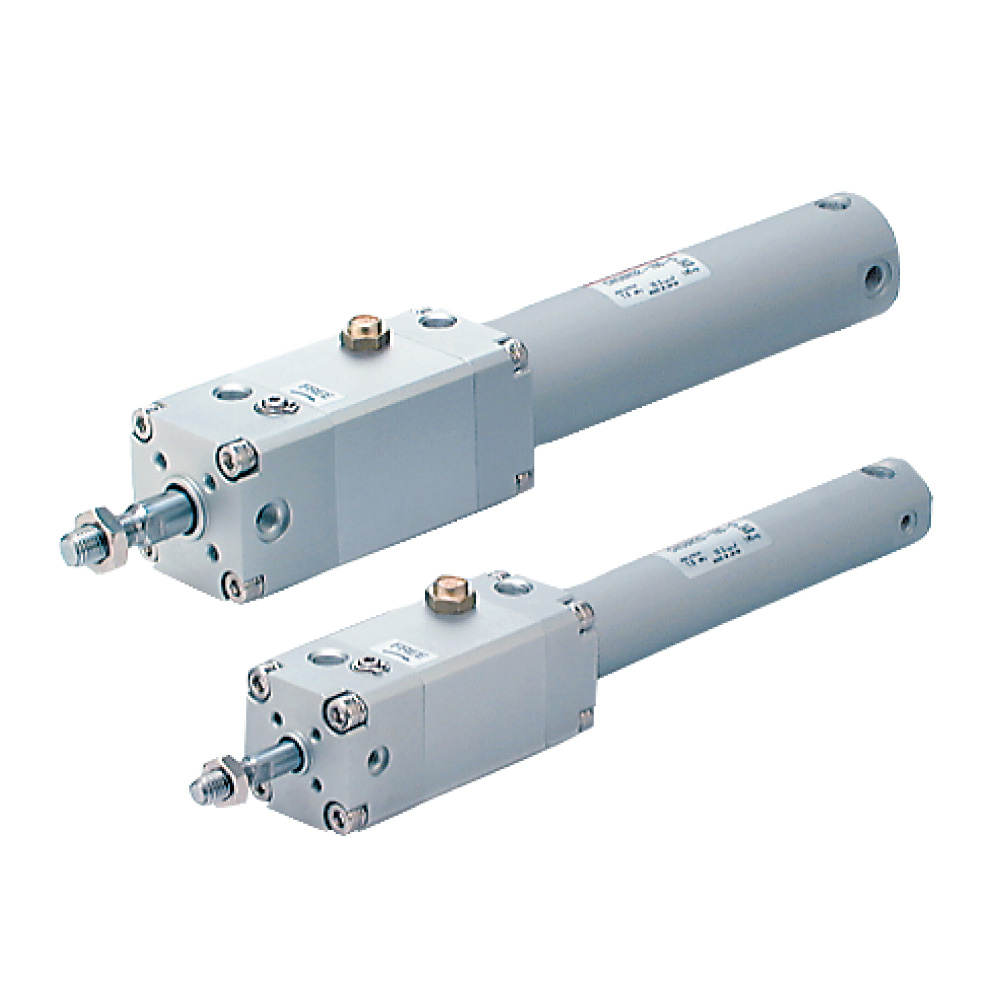

带锁气缸 CNG/CDNG

    ・适合中间停止、紧急停止、防落下的带锁气缸。
     (双向锁紧)
    ・带磁性开关(CDNG系列:CDNG)。
型号系列动作方式缸筒内径(mm)锁紧机构
标准型CNG单杆双作用20,25,32,40弹簧锁紧

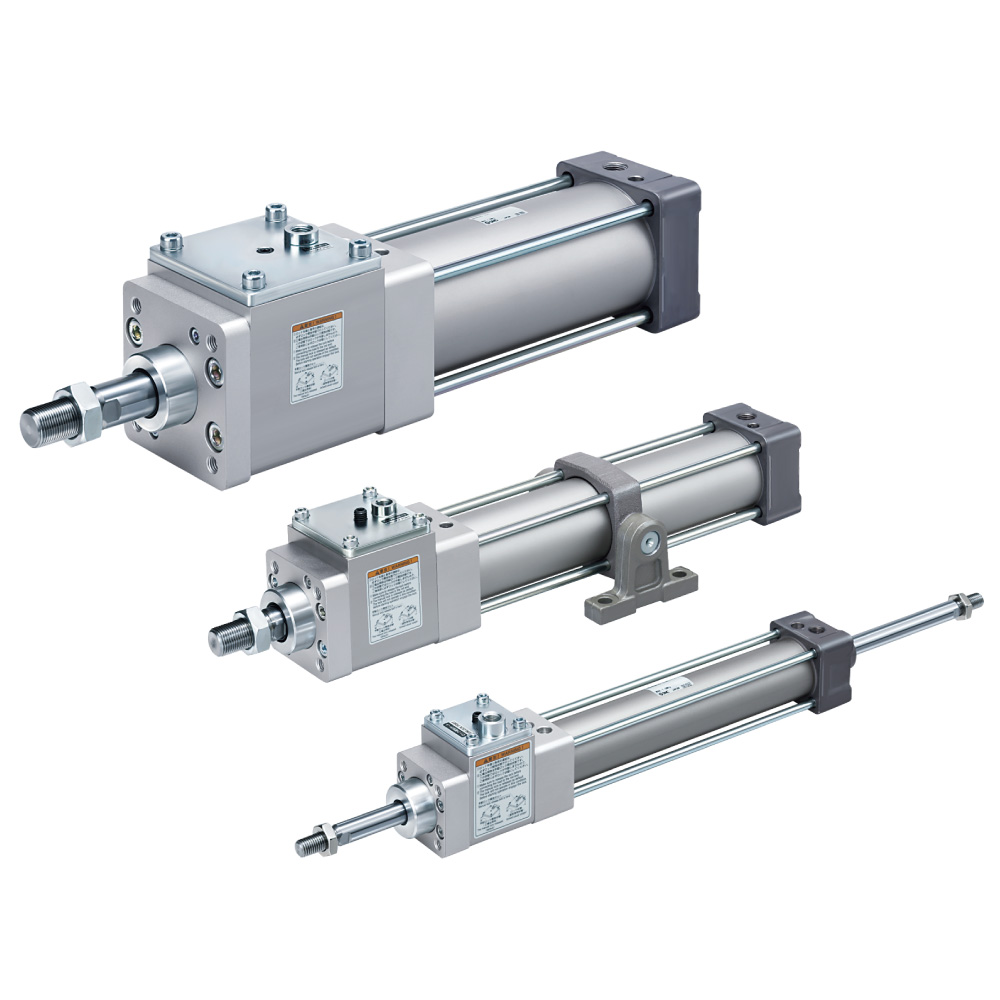

带锁气缸 MWB/MDWB

    ・只能使用六角扳手解锁、保持
     易于安装到装置上
    ・采用分离构造,维护简单
    ・保持力15%
    ・高停止精度 ±1mm 以下
    ・全长最多缩短 18mm
    ・带开锁指示(-X3030)
型号系列动作方式缸筒内径(mm)锁紧机构
标准型MWB单杆双作用32,40,50,63排气锁紧
标准型MWBW双杆双作用32,40,50,63排气锁紧

锁紧单元 MWB-UT

    ・可设计为安全机构。
    ・可与多种多样的执行器组合。
     可防止工件落下
     可在因停电造成的空气切断时,保持工件不落下
系列适合杆径(mm)锁的最大保持力
最大静负载(N)
MWB-UT12,16,20,25,30630~6080

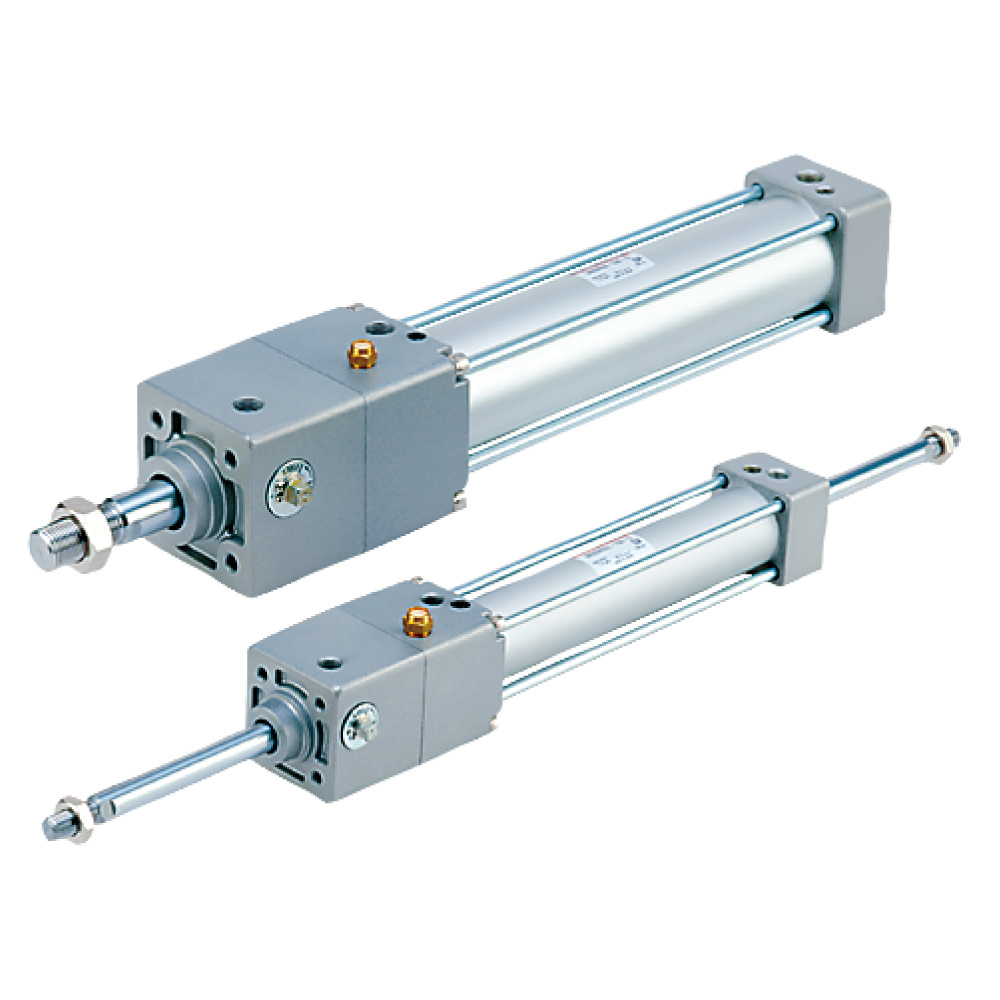

带锁气缸 MNB/MDNB

    ・适合中间停止、紧急停止、防落下的带锁气缸。
     (双向锁紧)
    ・磁性开关(MDNB系列:MDNB、MDNBW)。
型号系列动作方式缸筒内径(mm)锁紧机构
标准型MNB单杆双作用32,40,50,63
80,100
弹簧锁紧
标准型MNBW双杆双作用32,40,50,63
80,100
弹簧锁紧

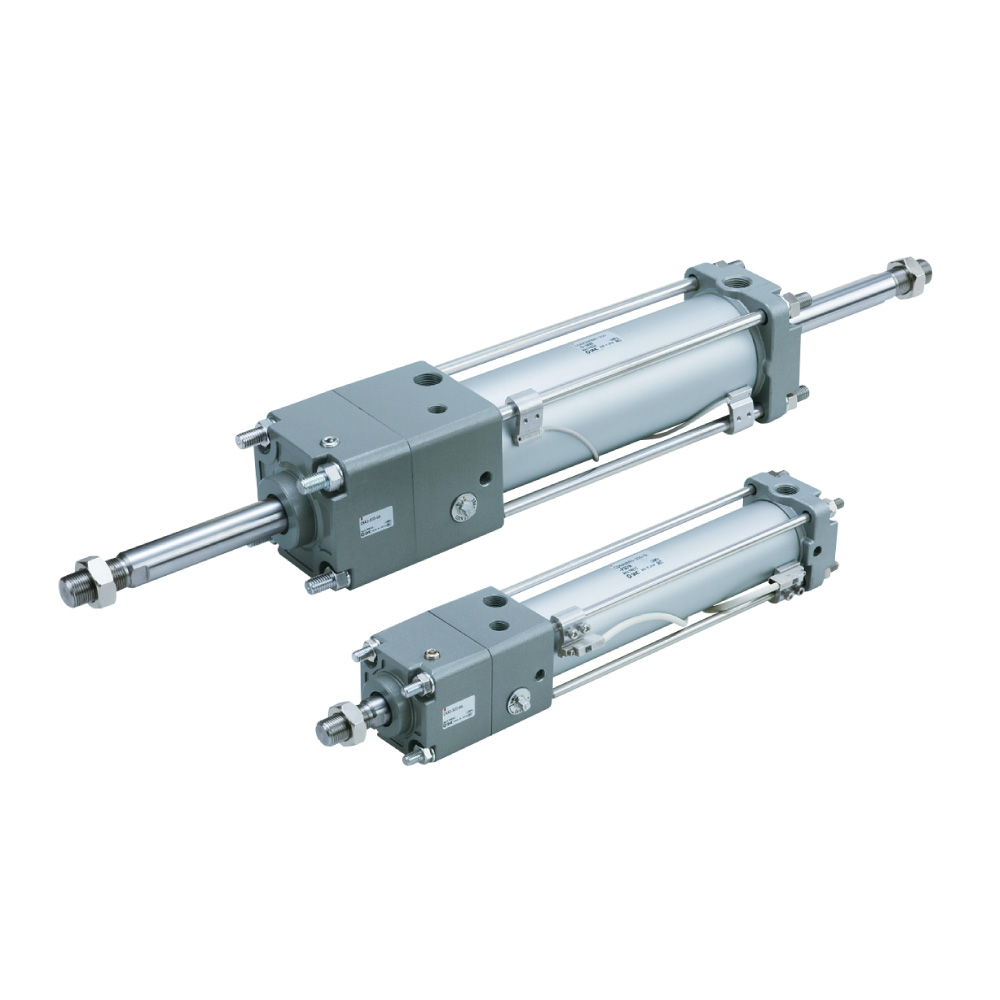

带锁气缸 CNA2/CDNA2

    ・适合中间停止、紧急停止、防落下的带锁气缸。
     (双向锁紧)
    ・可安装耐强磁的2色显示式无触点磁性开关D-P3DW□系列。
    ・带磁性开关(CDNA2系列:CDNA2,CDNA2W)。
型号系列动作方式缸筒内径(mm)锁紧机构
标准型CNA2单杆双作用40,50,63
80,100
弹簧锁紧
标准型CNA2W双杆双作用40,50,63
80,100
弹簧锁紧

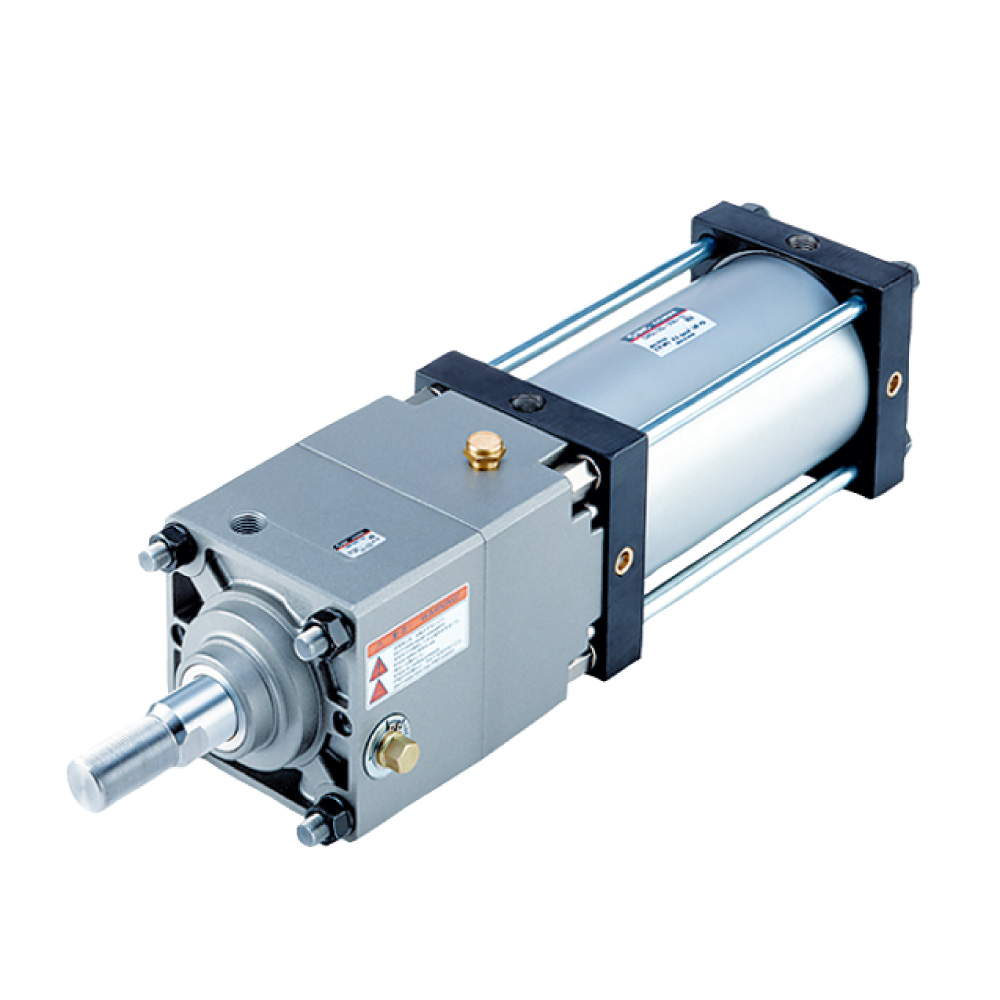

带锁气缸 CNS/CDNS

    ・适合中间停止、紧急停止、防落下的带锁气缸。
     (双向锁紧)
    ・带磁性开关(CDNS系列:CDNS)。
形式系列动作方式缸筒内径(mm)锁紧机构
标准型CNS单杆双作用125,140,160弹簧锁紧

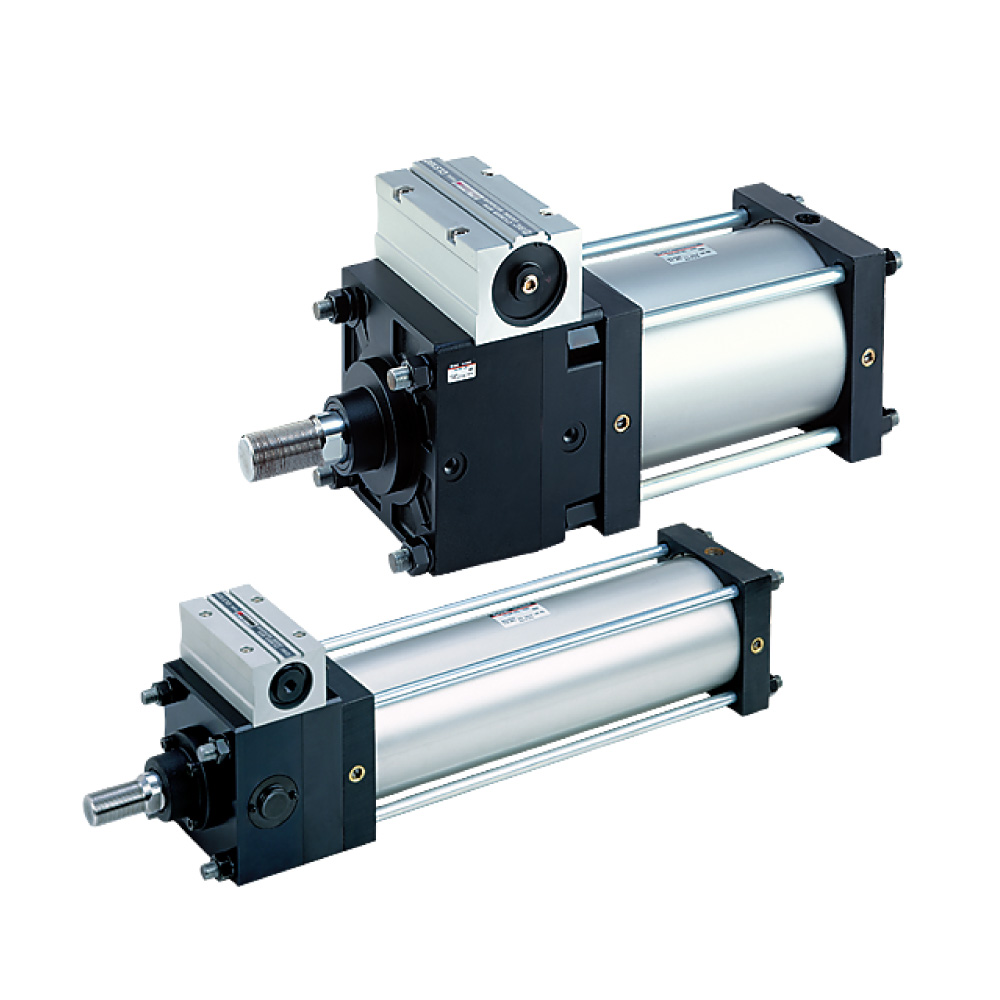

带锁气缸 CLS/CDLS

    ・适合中间停止、紧急停止、防落下的带锁气缸。
     (双向锁紧)
    ・带磁性开关(CDLS系列:CDLS)。
型号系列动作方式缸筒内径(mm)锁紧机构
标准型CLS单杆双作用125,140,160
180,200,250
弹簧锁紧

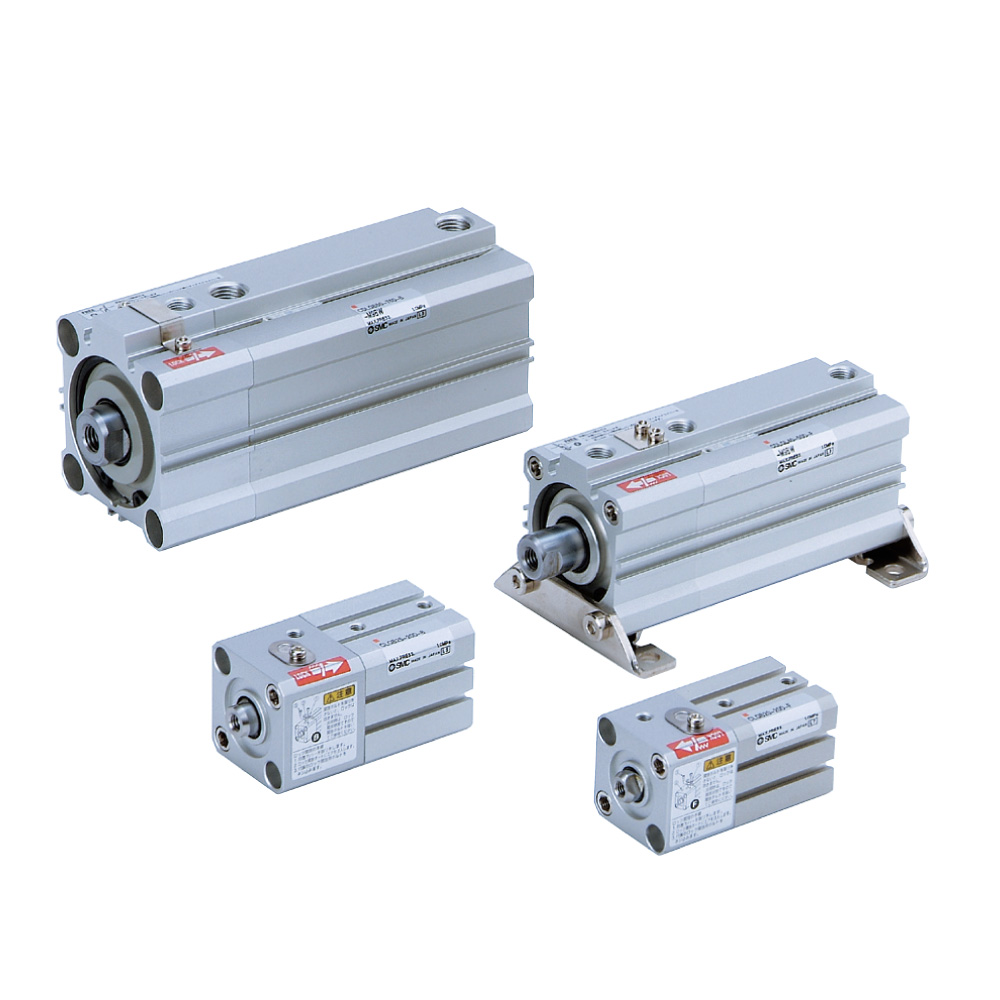

薄型带锁气缸 CLQ/CDLQ

    ・切断空气时可防止工件落下的带锁气缸。
     (单向锁紧)
    ・带磁性开关(CDLQ系列:CDLQ)。
型号系列动作方式缸筒内径(mm)锁紧机构
标准型CLQ单杆双作用20,25,32,40
50,63,80,100
弹簧锁紧

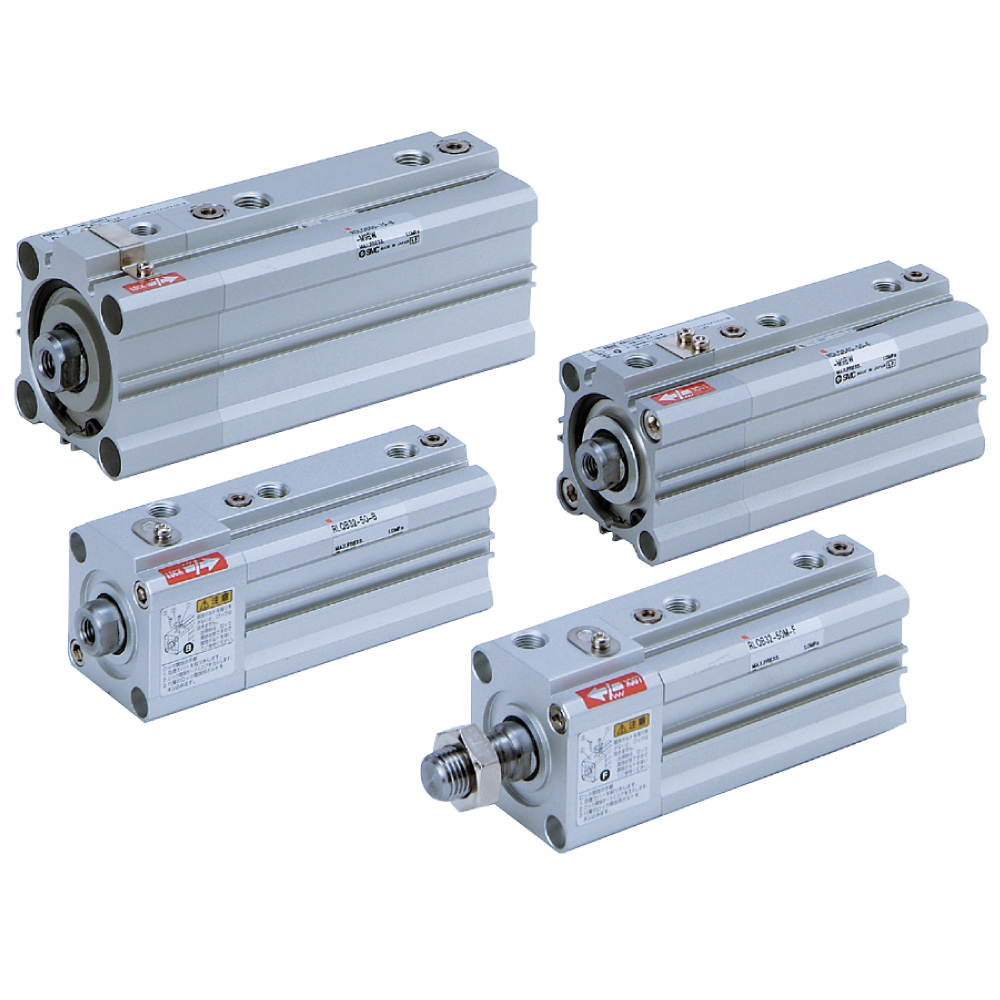

带气缓冲的薄型带锁气缸 RLQ/RDLQ

    ・切断空气时可防止工件落下的带锁气缸。
    ・薄型气缸内置了「气缓冲」与「锁紧针阀」。
     (单向锁紧)
    ・带磁性开关(RDLQ系列:RDLQ)。
型号系列动作方式缸筒内径(mm)锁紧机构
标准型RLQ单杆双作用32,40,50,63弹簧锁紧

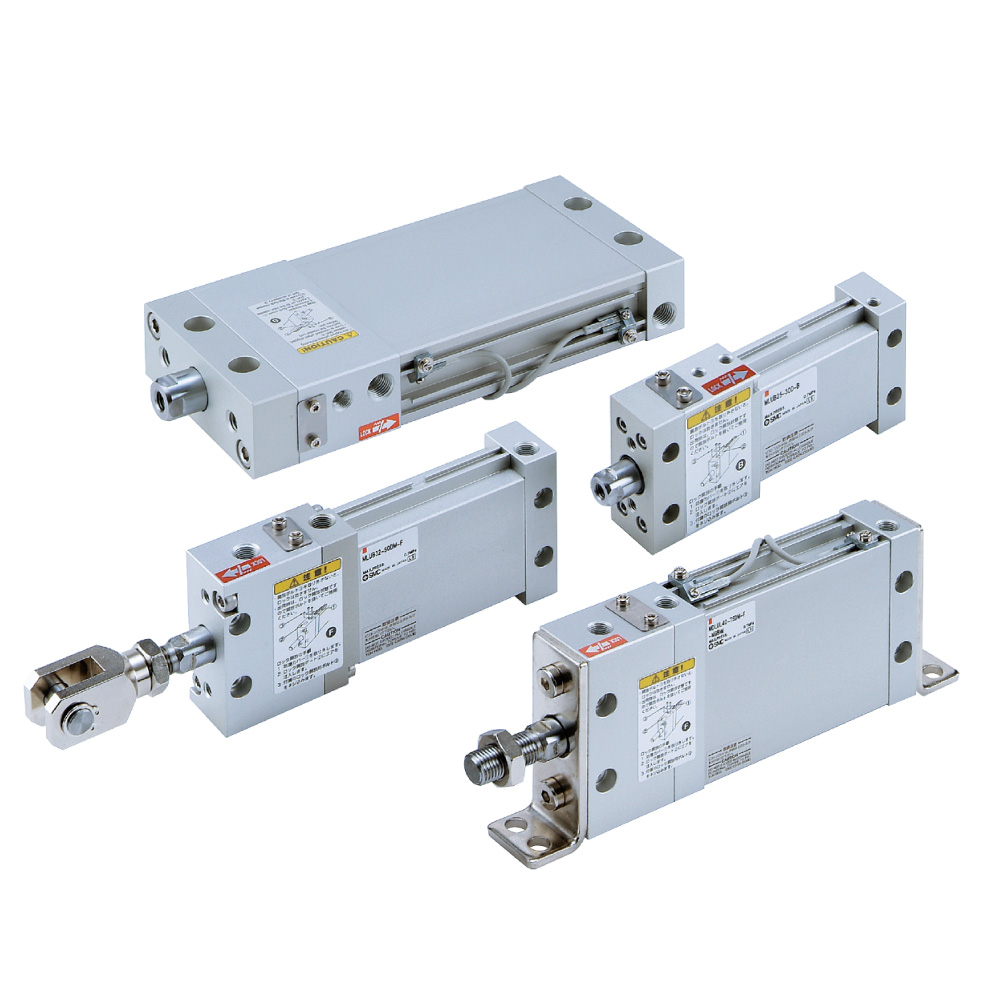

平板式带锁气缸 MLU/MDLU

    ・切断空气时可防止工件落下的带锁气缸。
     (单向锁紧)
    ・带磁性开关(MDLU系列:MDLU)。
型号系列动作方式缸筒内径(mm)锁紧机构
标准型MLU单杆双作用25,32,40,50弹簧锁紧

薄型导杆式带锁气缸 MLGP-Z

    ・全行程、任何位置都可停止
    防止压力降低、残压排气时的落下
    ・由于导杆缩短、板厚变更、重量最大减轻17%
    ・导杆 最大缩短22mm(与以前产品MLGPM比较)
    ・2面均可直接安装小型磁性开关、耐强磁场磁性开关
型号轴承系列动作方式缸筒内径(mm)锁紧机构
标准型滑动轴承型MLGPM单杆双作用20,25,32,40
50,63,80,100
弹簧锁紧
标准型滚珠衬套轴承型MLGPL单杆双作用20,25,32,40
50,63,80,100
弹簧锁紧

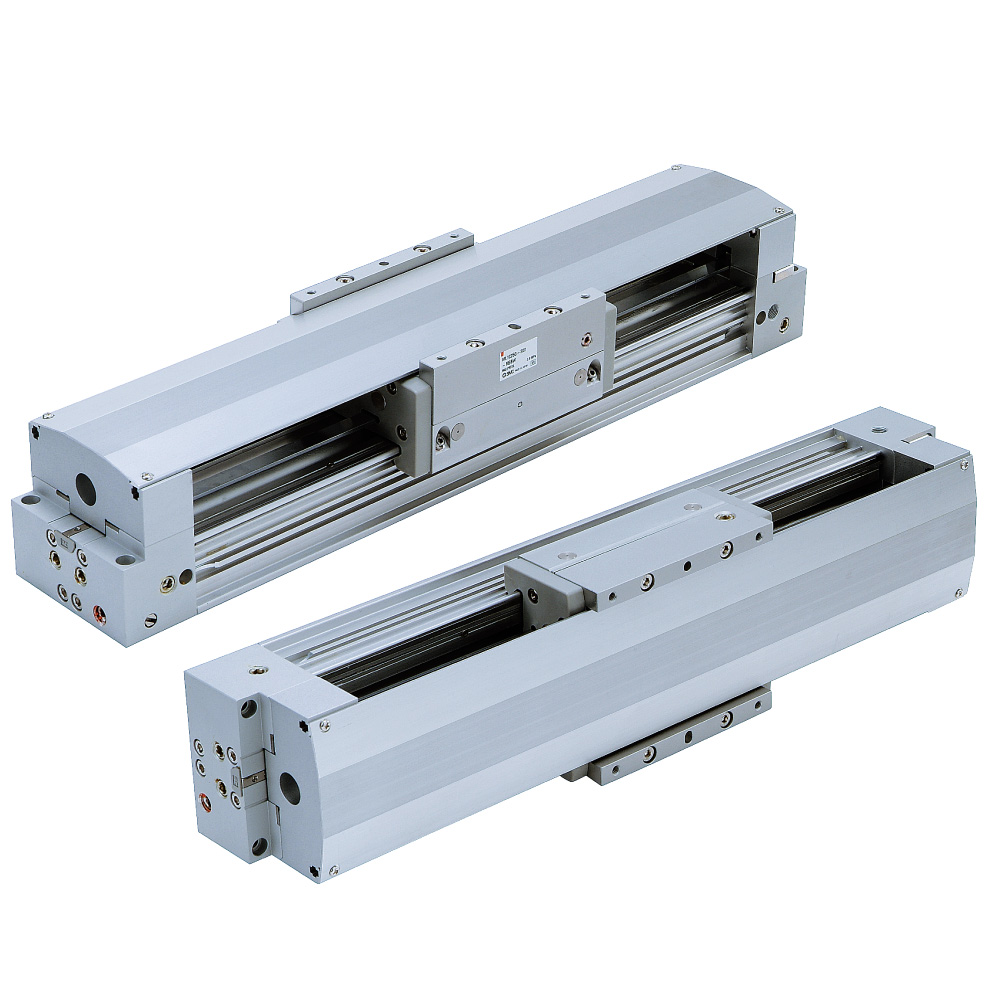

带制动的机械接合式高精度无杆缸 ML1C

    ・滑台部内置有制动机构。
    ・可中间停止。
导轨形式系列动作方式缸筒内径(mm)
凸轮随动导轨型ML1C双作用25,32,40

带端锁的气缸

    行程末端位置的防落下功能
    ・行程末端位置一旦出现排气则锁定。
    ・不需要单独为锁定功能进行额外配管
名称系列缸筒内径锁位置
气缸CBJ2ø16两端
气缸CBM2ø20~ø40两端
气缸CBG1ø20~ø100两端
气缸MBBø32~ø100两端
气缸CBA2ø40~ø100两端
薄型气缸CBQ2ø20~ø100两端
机械接合式无杆缸MY1H-Zø25~ø40两端
机械接合式无杆缸MY1Hø16, ø20两端
气动滑台MXSø8~ø25缩回端
气动滑台MXQ□ø6~ø25缩回端
气动滑台MXQø8~ø25缩回端
高精度气缸MTSø12~ø40缩回端
带导杆的薄型气缸MGPø20~ø100两端
带导杆的气缸MGGø20~ø100两端
防回转的倍力气缸MGZø40~ø63伸出端
滑动单元CXWø10~ø32一端
双联气缸CXSø6~ø32缩回端
