ISO气缸

带锁气缸 CP96N/C96N

    ・仅用六角扳手就可解锁与保持
    　易于安装到设备上
    ・可维护性提高
    　锁紧单元可与气缸分离
    ・保持力 提高15%
    ・高停止精度 ±1mm 以下
    ・全长最多缩短27.5mm
    ・带解锁显示(-X3030□)
    ・作为ISO13849-1的安全部件添加到机械的安全相关部位（-X3075)
    ・带磁性开关 (CP96ND系列：CP96ND，C96ND)
    ・
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　特定开发品信息　环保认证(RoHS)

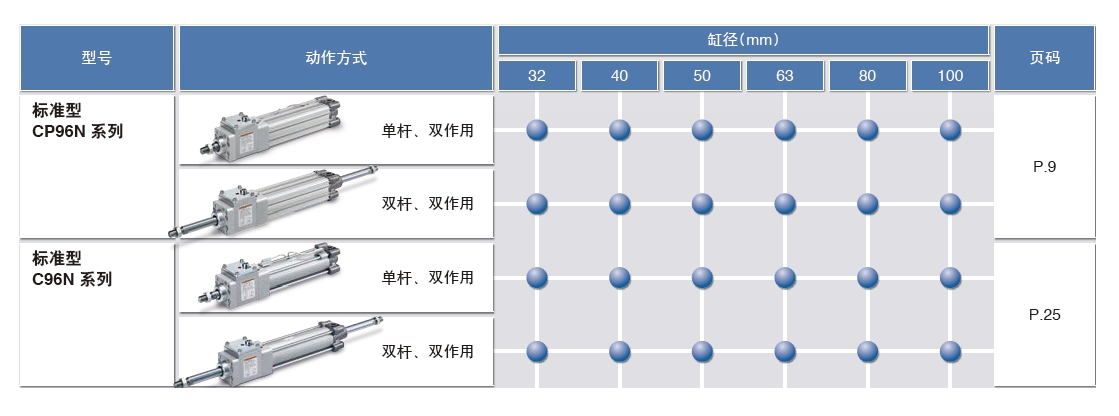

形式系列动作方式缸筒内径（mm）锁紧机构
标准型CP96N单杆双作用
双杆双作用		32，40，50，63，80，100排气锁紧
标准型C96N单杆双作用
双杆双作用		32，40，50，63，80，100排气锁紧

产品特点

适用于中间停止、紧急停止、防止落下

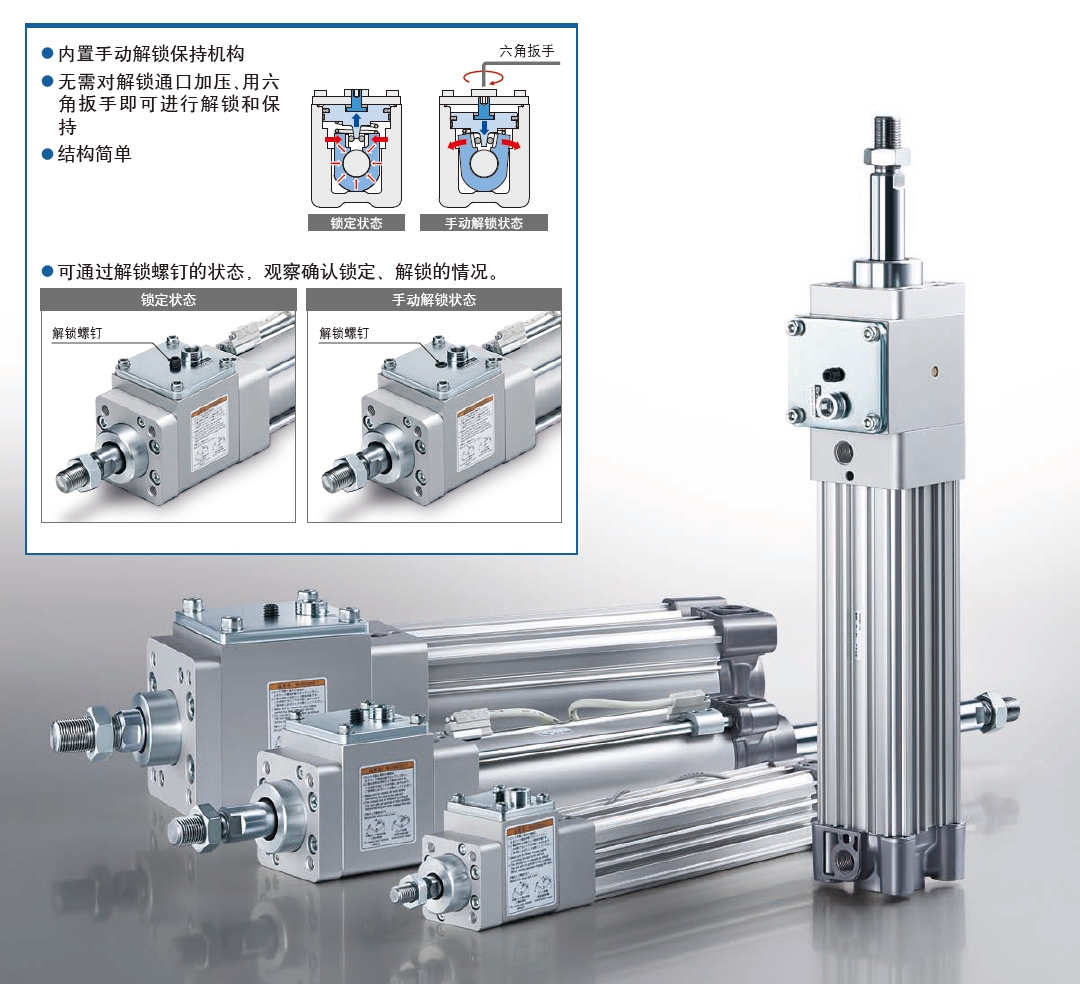

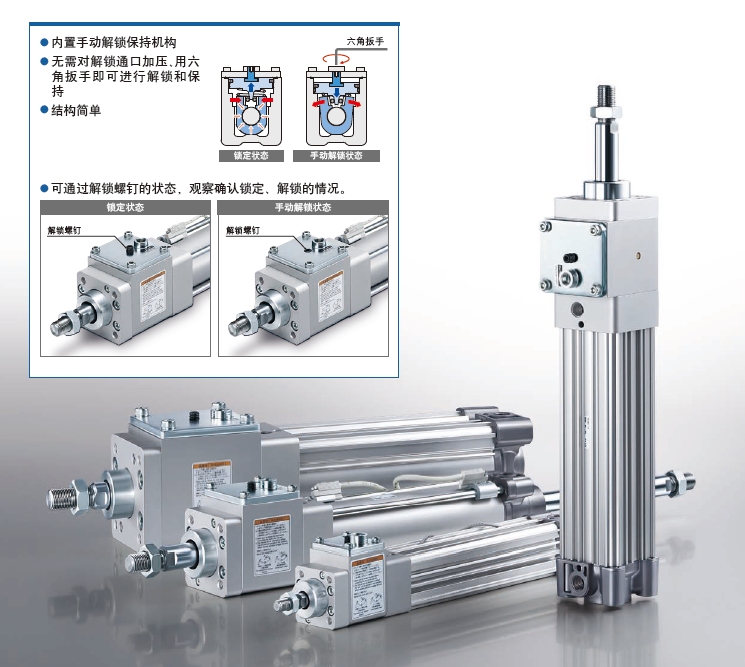

■仅用六角扳手就可以手动解锁、保持锁定状态

容易安装到设备上

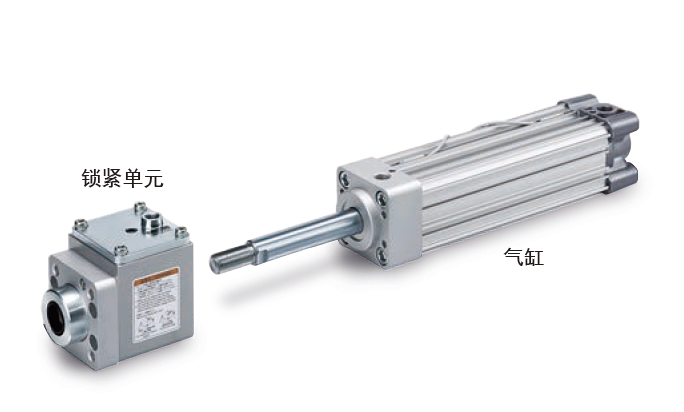

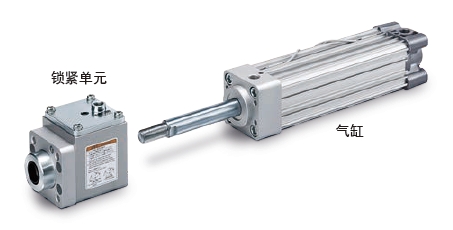

■锁紧单元和气缸可分离，提高了可维护性

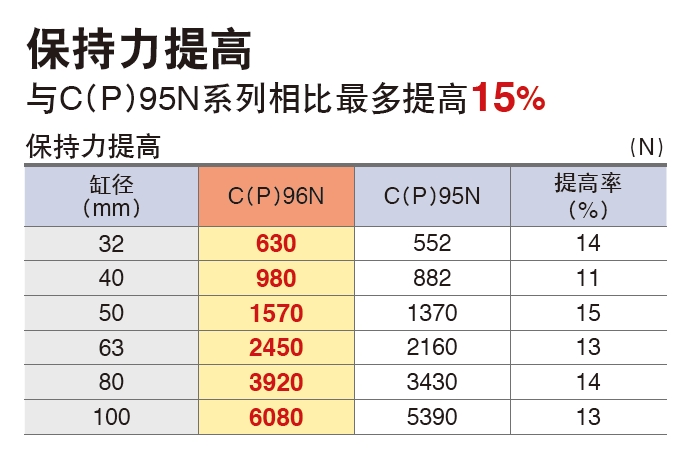

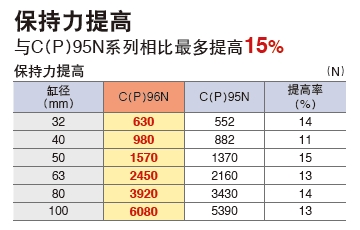

■保持力提高15％

C(P)95N,Φ50:1370N→C(P)96N:1570N

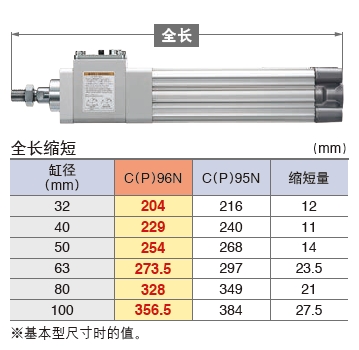

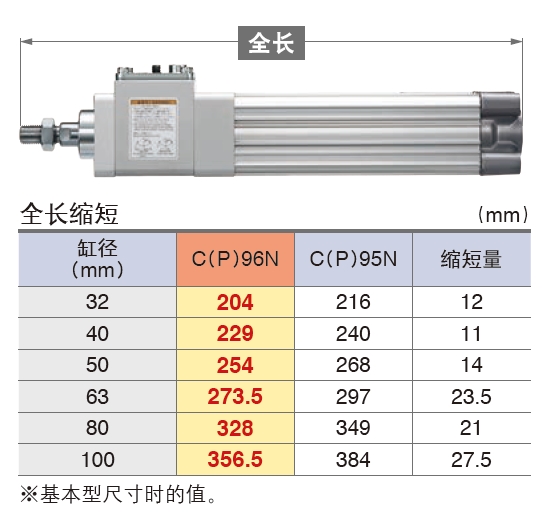

■全长最多缩短27.5mm

与C(P)95N相比最多缩短27.5mm





■停止精度在±1mm以下

Φ50、负载30kg时

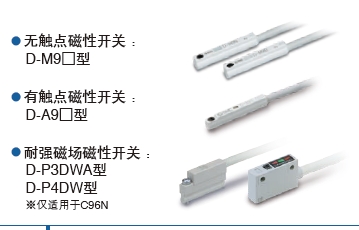

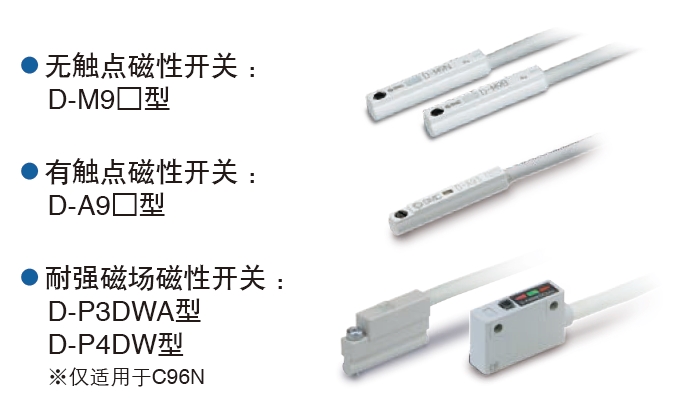

■可安装小型磁性开关
■气缓冲＋垫缓冲并用结构

●2级缓冲使缓冲行程时间缩短，生产节拍更优

●采用垫缓冲，使活塞在行程末端停止时的金属噪音减小

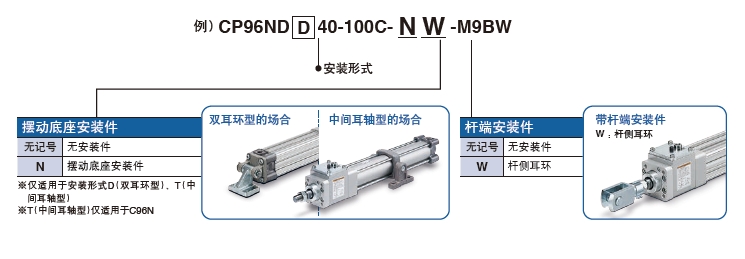

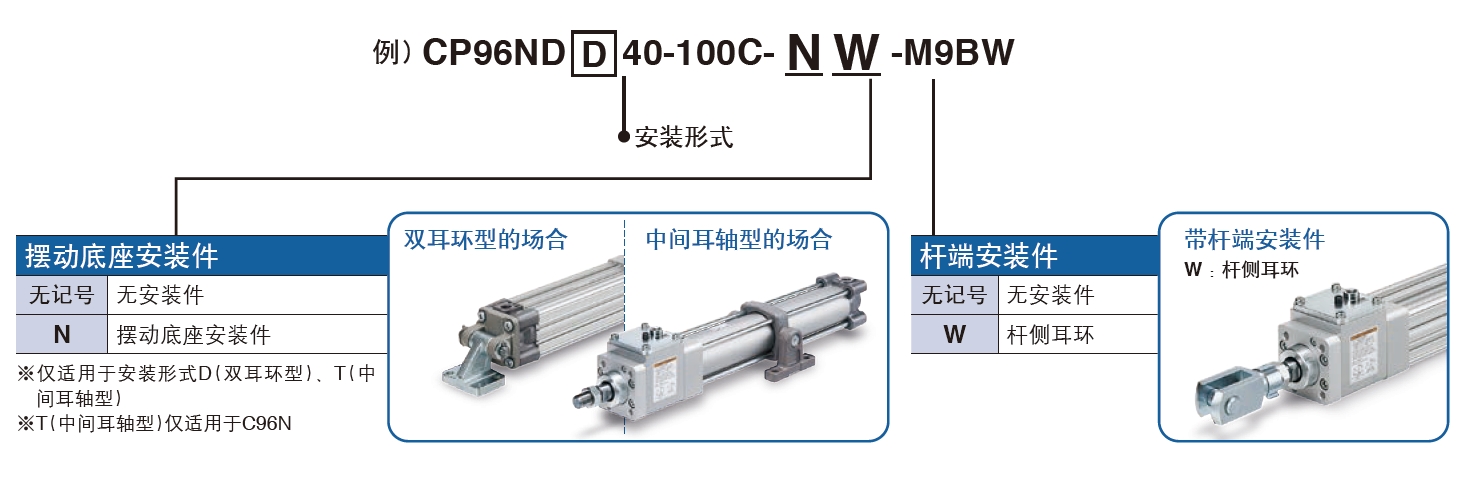

■设定了带杆端安装件和摆动底座安装件的型号

节省了分别订购气缸和安装件的时间

注）杆端安装件和摆动底座安装件同包出厂

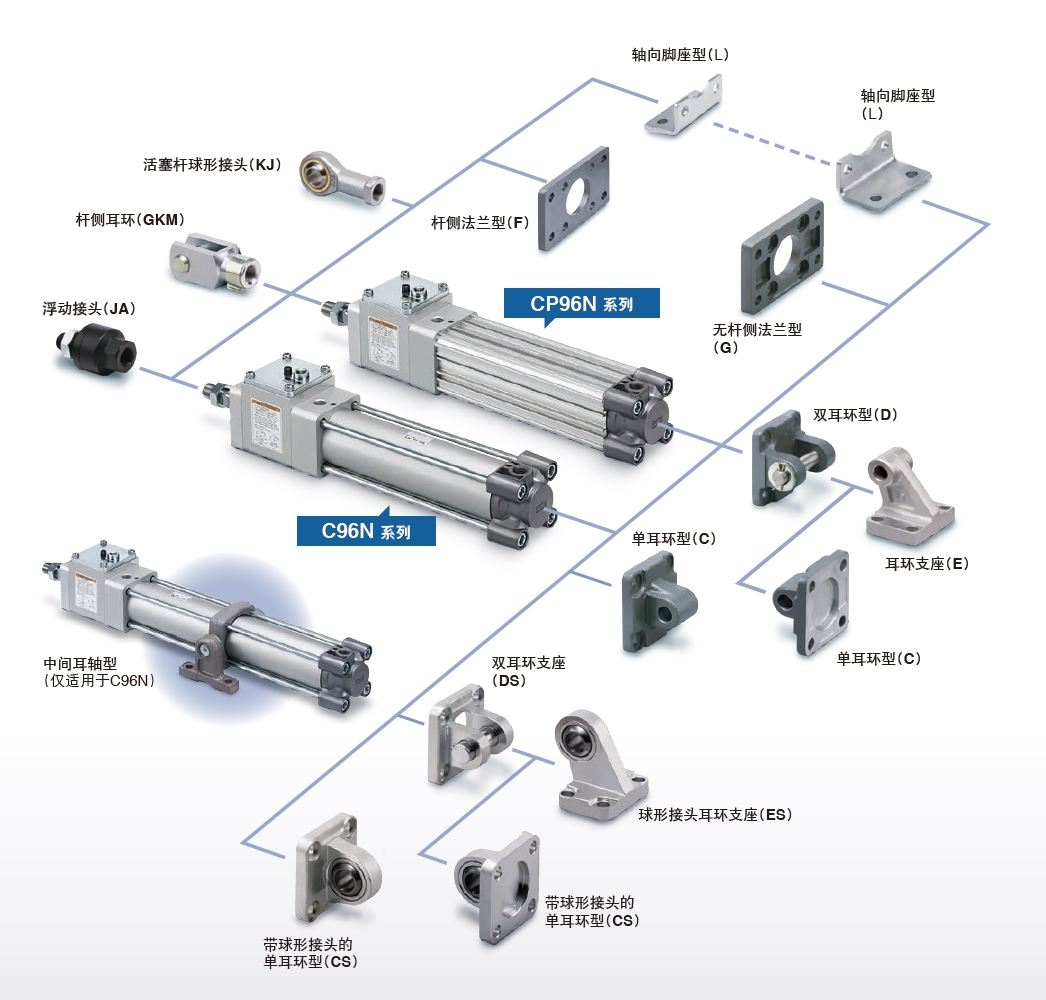

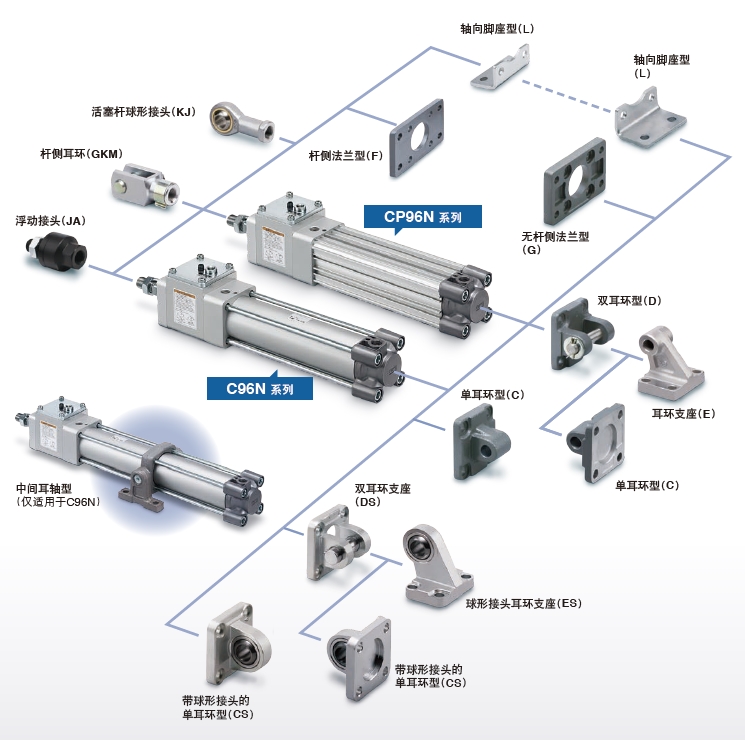

■有多种安装件（可选项）

可结合规格要求进行组合

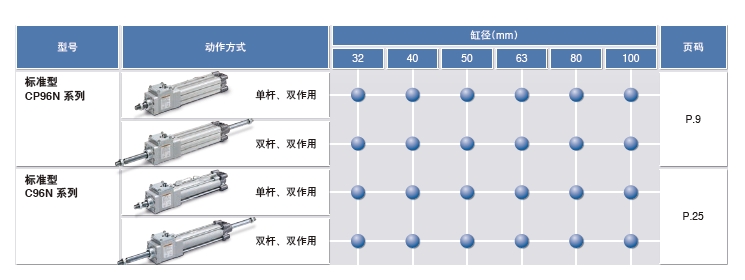

■系列扩展品

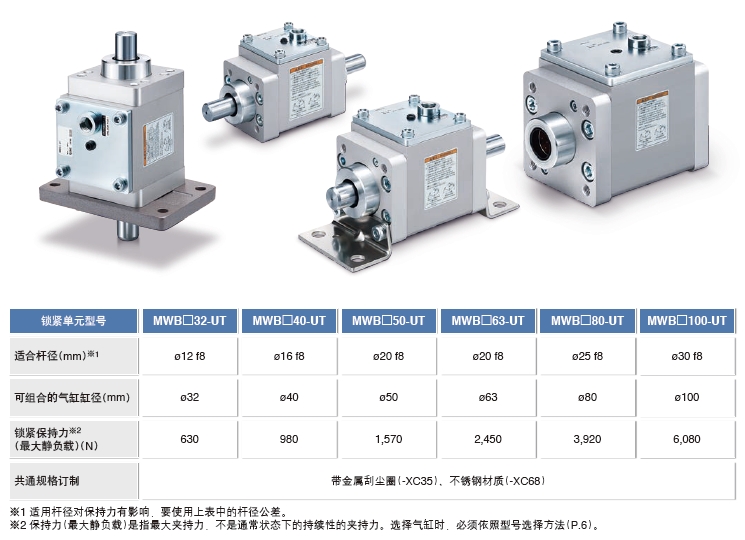

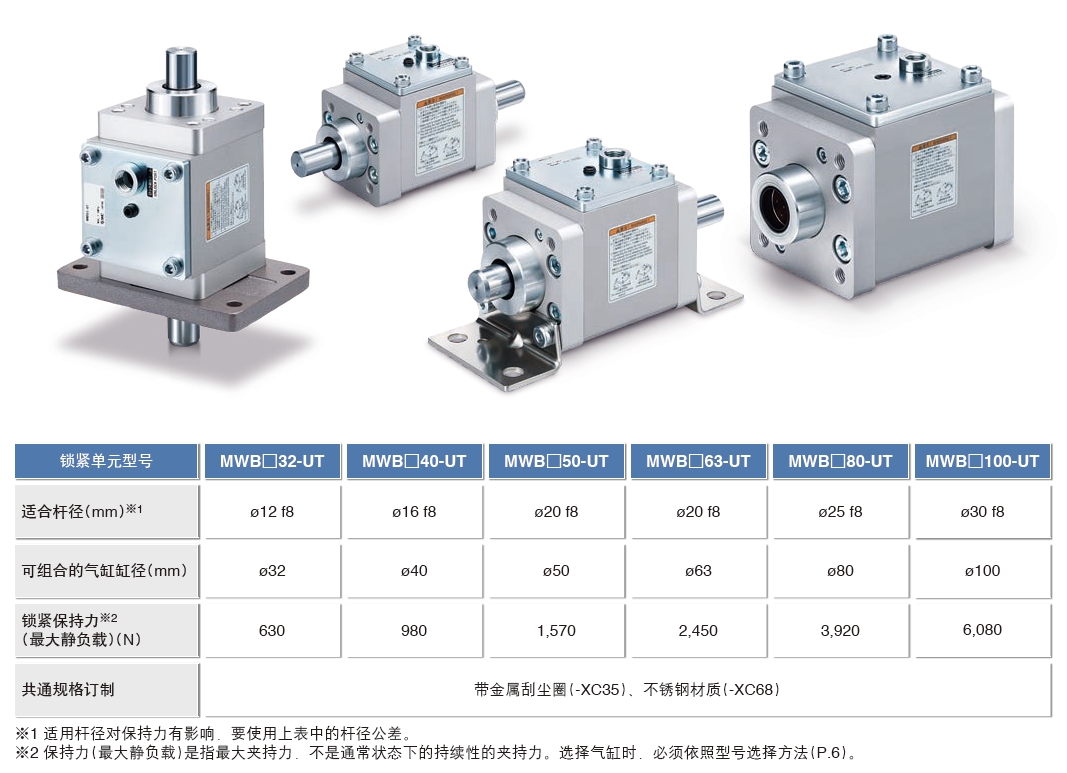

■锁紧单元

可进行安全机构的设计
可与多种多样的执行器组合

・工件落下的对策
・停电导致断气时，保持工件位置

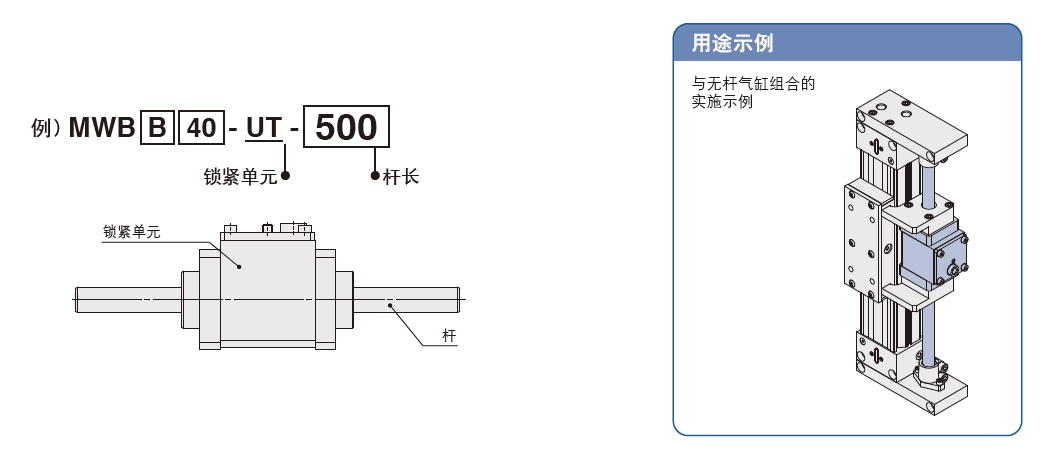

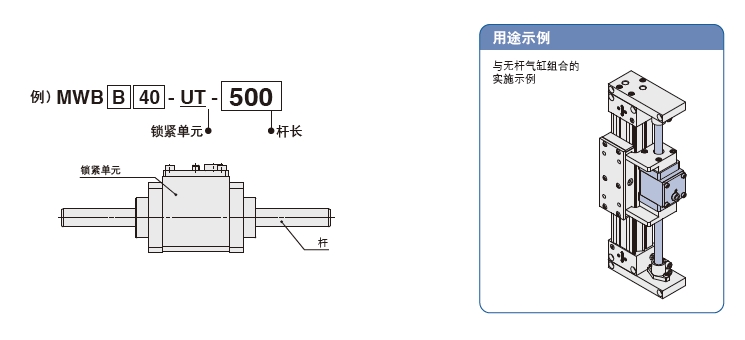

■设定了带适用杆的产品型号

省却了为锁紧单元再单独订购使用杆的麻烦

注）杆同包出厂
