三联件F.R.L.

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

模块式F.R.L.组合元件 AC-D

    ・追加直角型方形压力表/连接件 [New]
    ・平整的一体化模块式设计
    ・目视确认性& 耐环境性提高
     2层构造的透明杯体保护罩保护杯体四周
     提高目视确认性:360°
    ・无需工具
     提高了更换滤芯时的作业性(仅AF-D)
    ・连接件
     隔板:Y200-D、Y300-D、Y400-D
     带支架的隔板:Y200T-D、Y300T-D、Y400T-D
名称系列接管口径
过滤器、减压阀、油雾器AC20~60-D1/8、1/4、3/8、1/2、3/4、1
过滤减压阀、油雾器AC20A~60A-D1/8、1/4、3/8、1/2、3/4、1
过滤器、减压阀AC20B~60B-D1/8、1/4、3/8、1/2、3/4、1
过滤器、油雾分离器、减压阀AC20C~40C-D1/8、1/4、3/8、1/2
过滤减压阀、油雾分离器AC20D~40D-D1/8、1/4、3/8、1/2

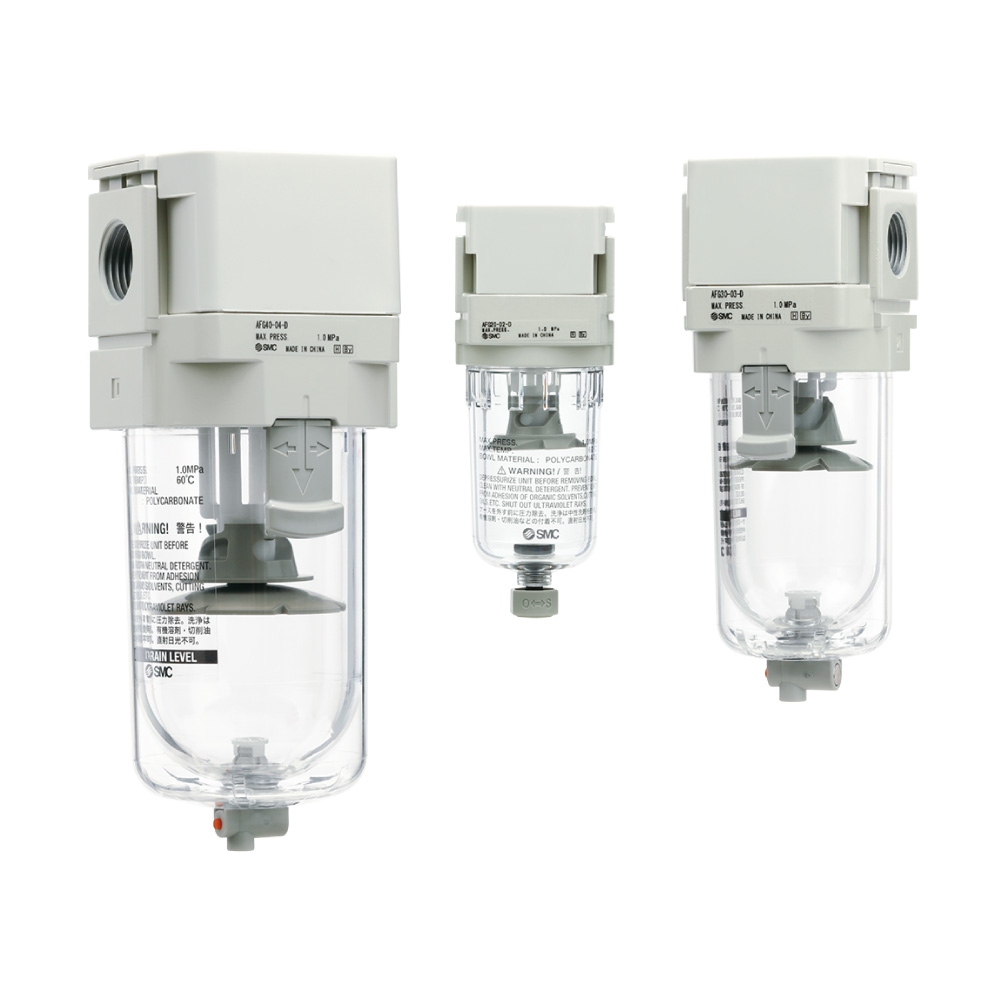

过滤器 AF-D

    ・目视确认性& 耐环境性提高
     2层构造的透明杯体保护罩保护杯体四周
     提高目视确认性:360°
    ・无需工具
     提高了更换滤芯时的作业性
系列接管口径过滤精度(μm)
AF20~40-D1/8,1/4,3/8,1/25

油雾分离器 AFM-D

    ・目视确认性& 耐环境性提高
     2层构造的透明杯体保护罩保护杯体四周
     提高目视确认性:360°
系列接管口径过滤精度(μm)
AFM20~40-D1/8,1/4,3/8,1/20.3

微雾分离器 AFD-D

    ・目视确认性& 耐环境性提高
     2层构造的透明杯体保护罩保护杯体四周
     提高目视确认性:360°
系列接管口径过滤精度(μm)
AFD20~40-D1/8,1/4,3/8,1/20.01

减压阀 AR-D

    ・手轮形状易于操作
     解锁状态下,轮廓十分贴合手指
    ・压力计可选
     可选择方形嵌入式压力计、圆形压力计、数字式压力传感器
    ・具有安装互换性
     具有与AR(K)-B的面板安装互换性
     支架与紧固螺母新旧共用
系列接管口径设定压力(MPa)
AR20~60-D1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2

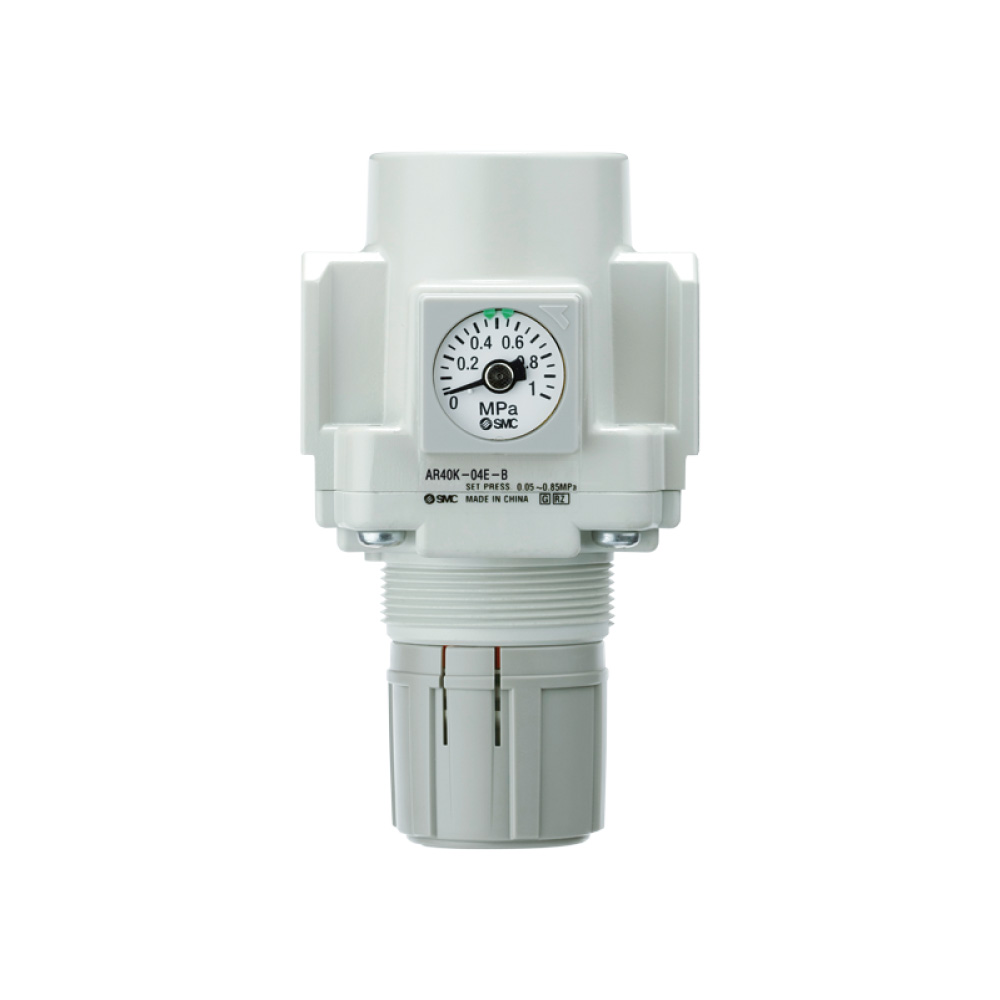

带逆流功能的减压阀 AR□K-D

    ・带逆流功能的元件内置有能迅速释放出口侧的压力的构造
    ・手轮形状易于操作
     解锁状态下,轮廓十分贴合手指
    ・压力计可选
     可选择方形嵌入式压力计、圆形压力计、数字式压力传感器
    ・具有安装互换性
     具有与AR(K)-B的面板安装互换性
     支架与紧固螺母新旧共用
系列接管口径设定压力(MPa)
AR20K~60K-D1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2

模块式集中供气型减压阀 AR□M(K)-D

    ・结合用途可供给不同压力
     背面设置OUT通口
    ・省空间、削减配管工时
    ・可模块式连接
    ・可分支配管
系列接管口径设定压力(MPa)
AR20M-D〜AR40M-D1/8,1/4,3/8,1/20.05~0.85
0.02~0.2
AR20MK-D〜AR40MK-D
带逆流功能
1/8,1/4,3/8,1/20.1~0.85
0.1~0.2

油雾器 AL-D

    ・目视确认性& 耐环境性提高
     2层构造的透明杯体保护罩保护杯体四周
     提高目视确认性:360°
系列接管口径储油量(cm3
AL20~40-D1/8,1/4,3/8,1/225~135

过滤减压阀 AW-D

    ・手轮形状易于操作
     解锁状态下,轮廓十分贴合手指
    ・目视确认性& 耐环境性提高
     2层构造的透明杯体保护罩保护杯体四周
     提高目视确认性:360°
    ・具有安装互换性
     具有与AW(K)-B的面板安装互换性
     支架与紧固螺母新旧共用
系列接管口径设定压力(MPa)过滤精度(μm)
AW20~60-D1/8、1/4、3/8、1/2、3/4、10.05~0.85
0.02~0.2
5

带逆流功能的过滤减压阀 AW□K-D

    ・过滤器与减压阀一体化,节省空间和配管
    ・带逆流功能的元件内置有能迅速释放出口侧的压力的构造
    ・手轮形状易于操作
     解锁状态下,轮廓十分贴合手指
    ・目视确认性& 耐环境性提高
     2层构造的透明杯体保护罩保护杯体四周
     提高目视确认性:360°
    ・具有安装互换性
     具有与AW(K)-B的面板安装互换性
     支架与紧固螺母新旧共用
系列接管口径设定压力(MPa)过滤精度(μm)
AW20K~60K-D1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2
5

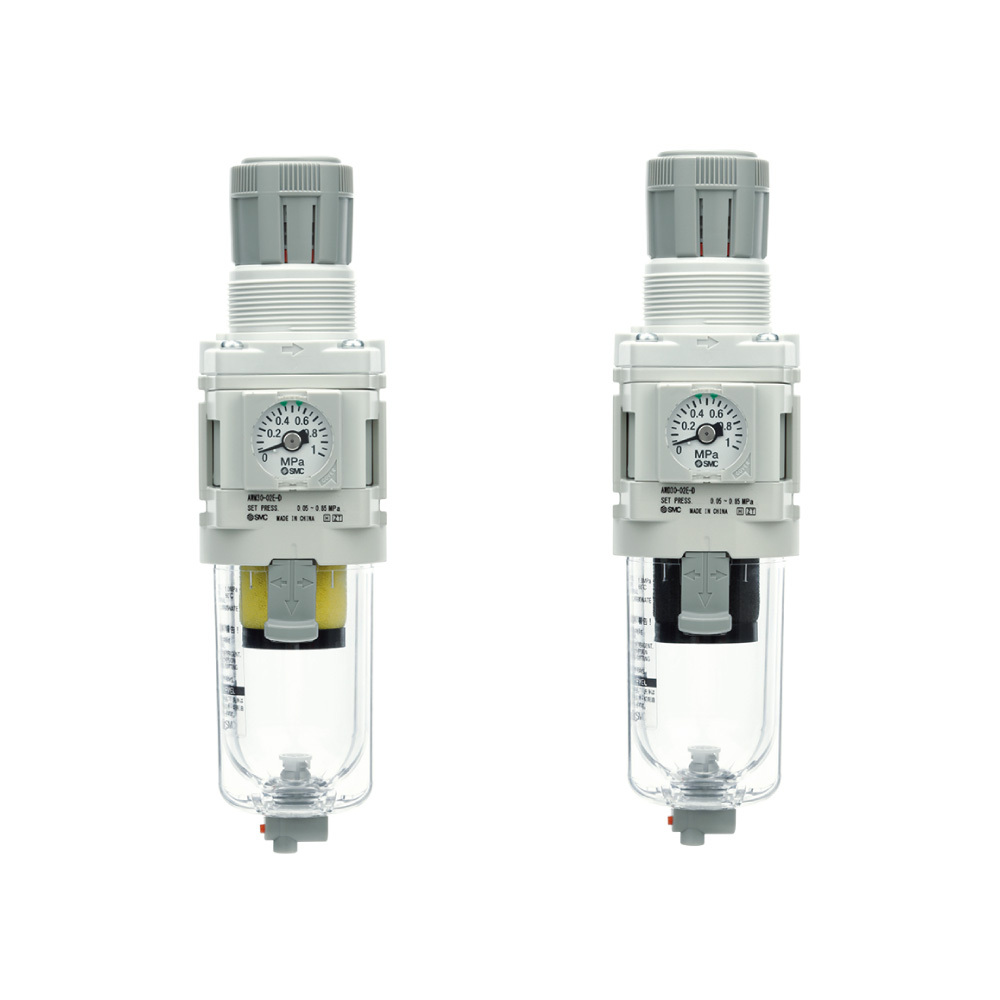

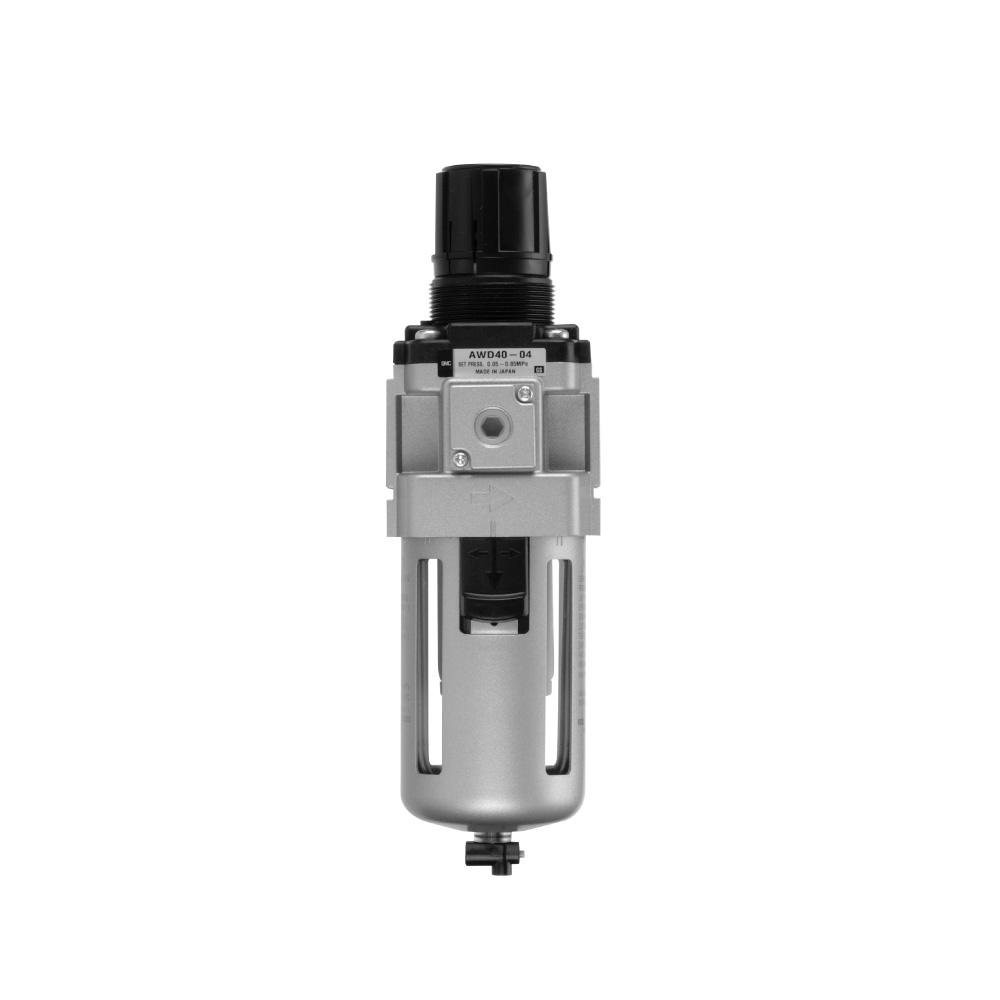

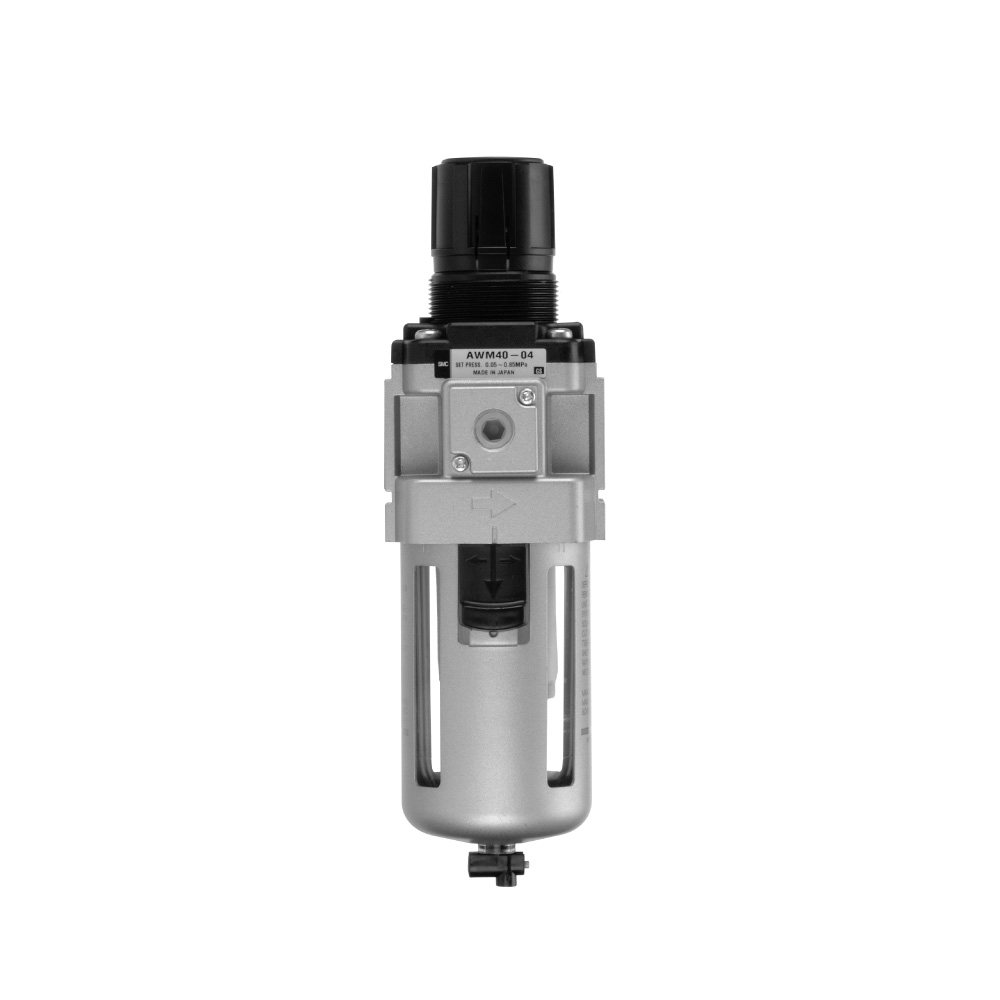

油雾分离器减压阀 AWM-D
微雾分离器减压阀 AWD-D

    ・采用透明杯体保护罩
     2层杯体结构,耐环境性提升(主体尺寸30以上)
     目视确认性提高:360°
    ・轻量:最大削减40.7%(0.24kg)
系列接管口径设定压力(MPa)过滤精度(μm)
AWM20~40-D1/8,1/4,3/8,1/20.05~0.85
0.05~0.2
0.3
AWD20~40-D1/8,1/4,3/8,1/20.05~0.85
0.05~0.2
0.01

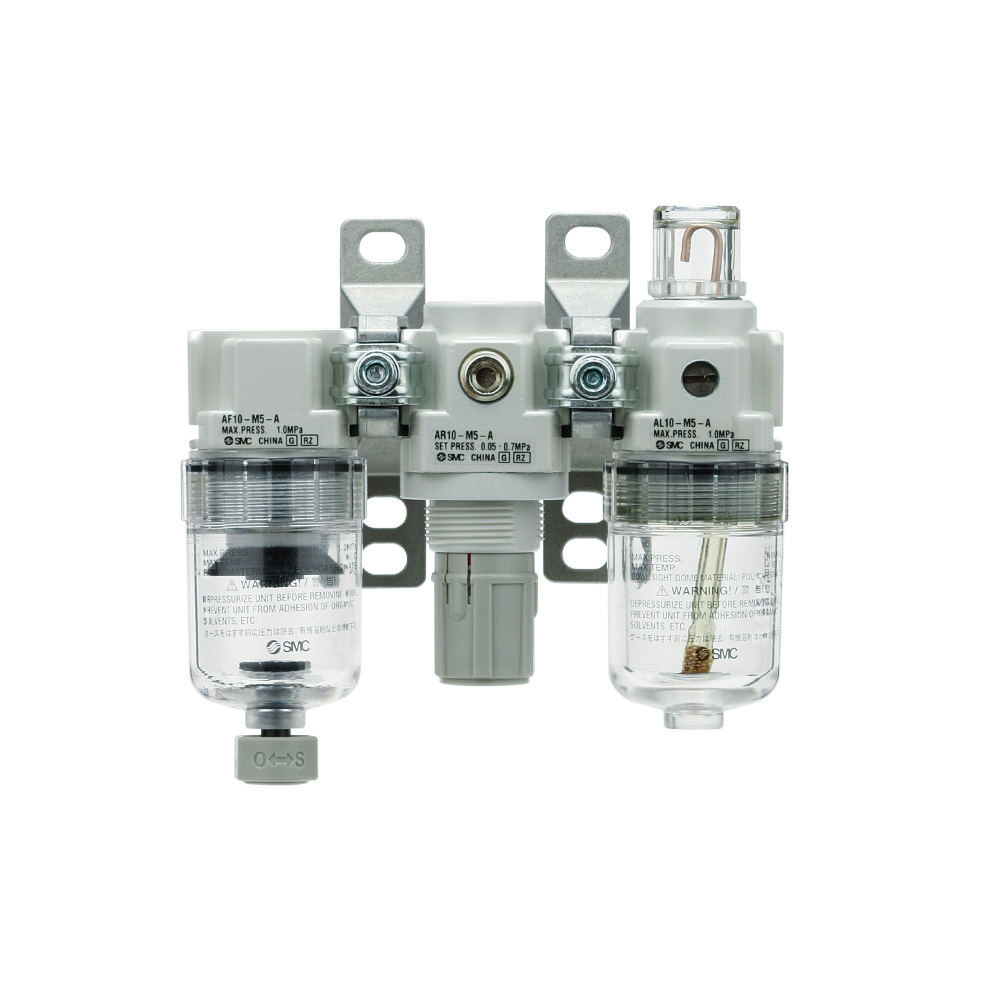

模块型F.R.L.组合元件 AC-A

    ・作业性提高。
     滤芯与杯罩一体化,滤芯便于更换。
    ・节能型减压阀 压降:最多改善50%。
    ・维护所需空间减小 最多减小46%。
    ・可视性与安全性提高。
     采用透明的全封闭式杯体保护罩。
    ・附件
     隔板:Y200-A、Y300-A、Y400-A、Y500-A
     带支架的隔板:Y200T-A、Y300T-A、Y400T-A、Y500T-A

    ※AC-A将于2025年3月停产。
     请选择AC-D。
组合构成元件系列接管口径设定压力(MPa)
空气过滤器・减压阀・
油雾器
AC10~40-AM5,1/8,1/4,3/8,1/2,3/40.05~0.7
0.02~0.2
过滤减压阀・
油雾器
AC10A~40A-AM5,1/8,1/4,3/8,1/2,3/40.05~0.7
0.02~0.2
空气过滤器・减压阀AC10B~40B-AM5,1/8,1/4,3/8,1/2,3/40.05~0.7
0.02~0.2
空气过滤器・油雾分离器・
减压阀
AC20C~40C-A1/8,1/4,3/8,1/2,3/40.05~0.7
0.02~0.2
过滤减压阀・
油雾分离器
AC20D~40D-A1/8,1/4,3/8,1/2,3/40.05~0.7
0.02~0.2

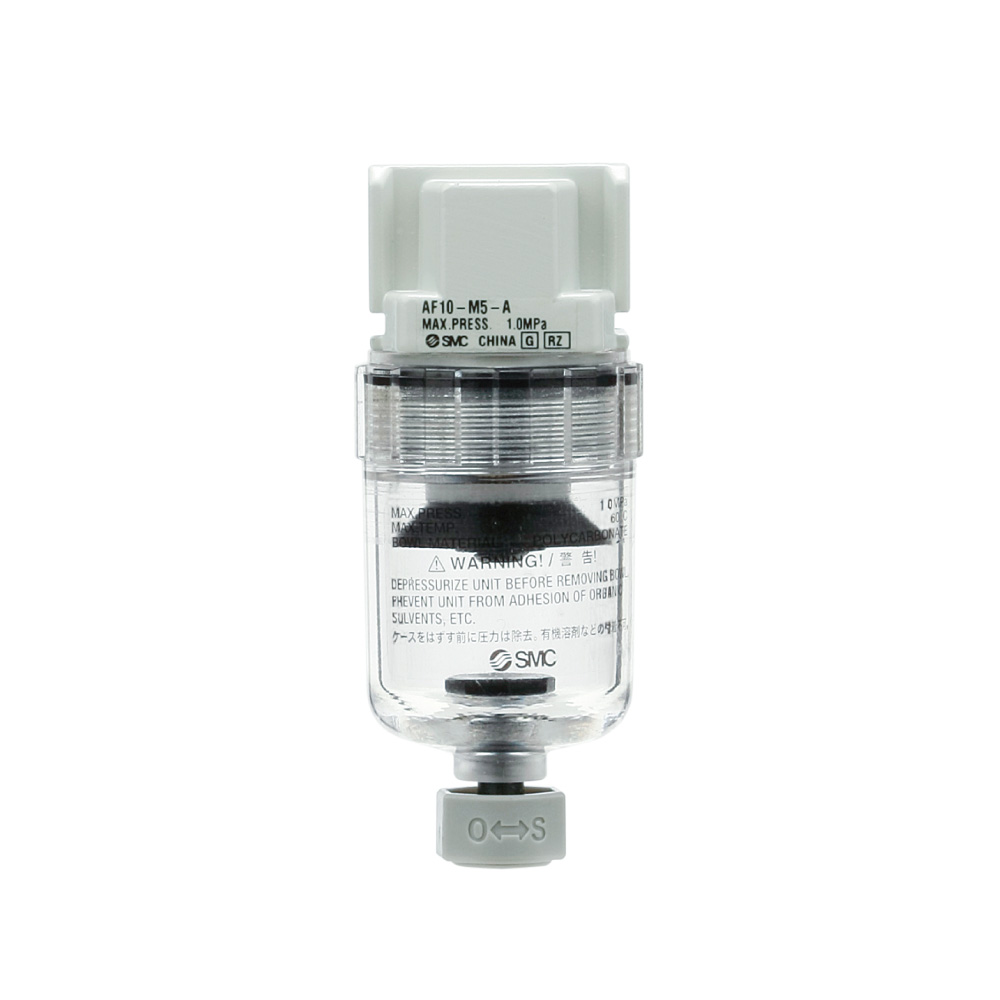

空气过滤器 AF-A

    ・作业性提高
     滤芯与杯罩一体化,滤芯便于更换
    ・维护所需空间减小 最多减小46%
    ・可视性与安全性提高
     采用透明的全封闭式杯体保护罩

    ※AF-A将于2025年3月停产。
     请选择AF-D。
系列接管口径过滤精度(μm)
AF10~60-AM5,1/8,1/4,3/8,1/2,3/4,15

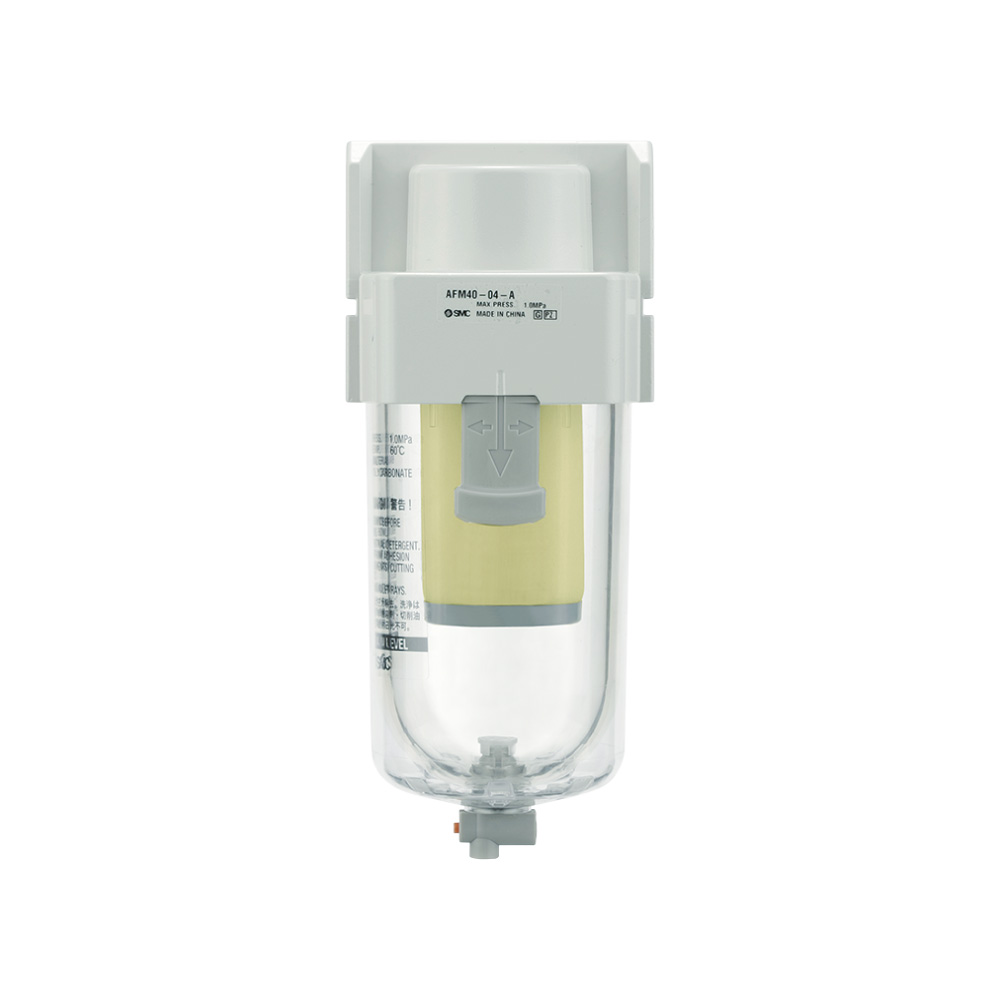

油雾分离器 AFM-A

    ・可视性&安全性提高
     采用透明杯体防护罩完全覆盖杯体

    ※AFM-A将于2025年3月停产。
     请选择AFM-D。
系列接管口径过滤精度(μm)
AFM20~40-A1/8,1/4,3/8,1/2,3/40.3

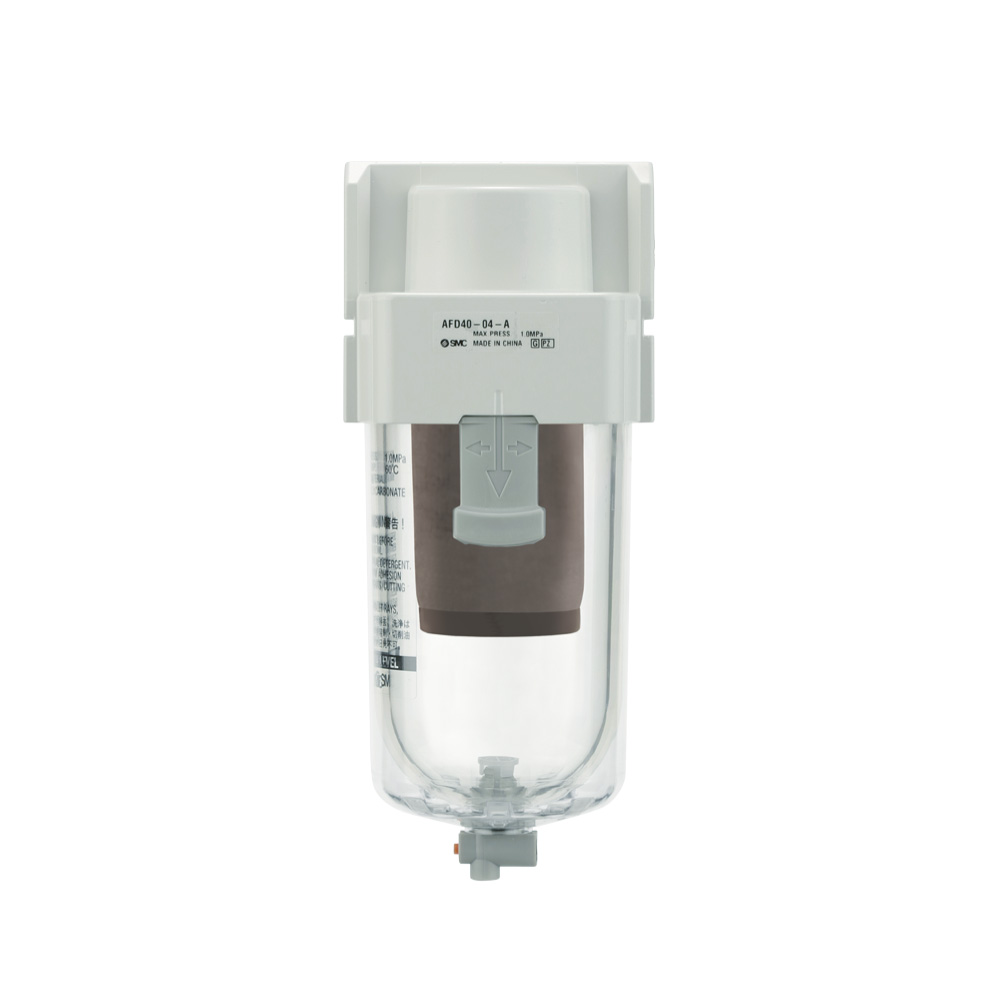

微雾分离器 AFD-A

    ・可视性&安全性提高
     采用透明杯体防护罩完全覆盖杯体

    ※AFD-A将于2025年3月停产。
     请选择AFD-D。
系列接管口径过滤精度(μm)
AFD20~40-A1/8,1/4,3/8,1/2,3/40.01

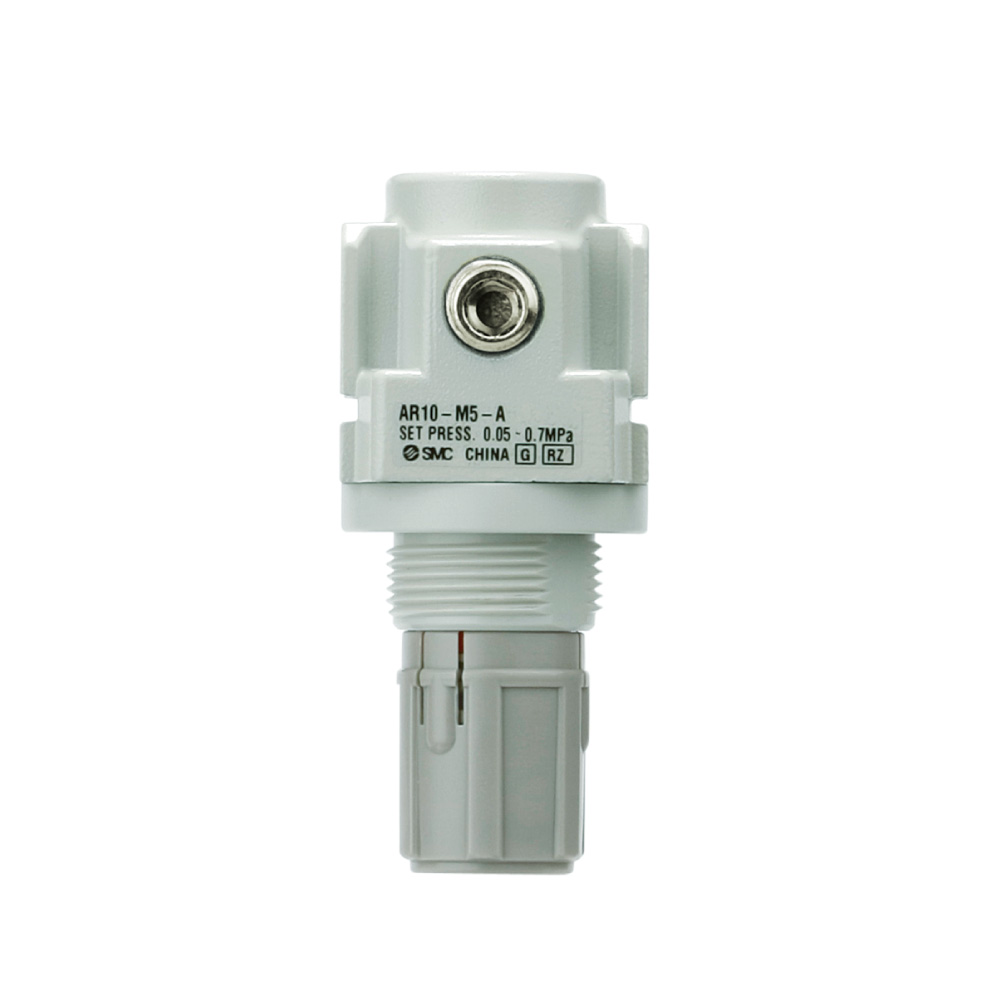

减压阀 AR-A

    ・节能型减压阀 压降:最多改善50%

    ※AR-A将于2025年3月停产。
     请选择AR-D。
系列接管口径设定压力(MPa)
AR10~40-AM5,1/8,1/4,3/8,1/2,3/40.05~0.7
0.02~0.2

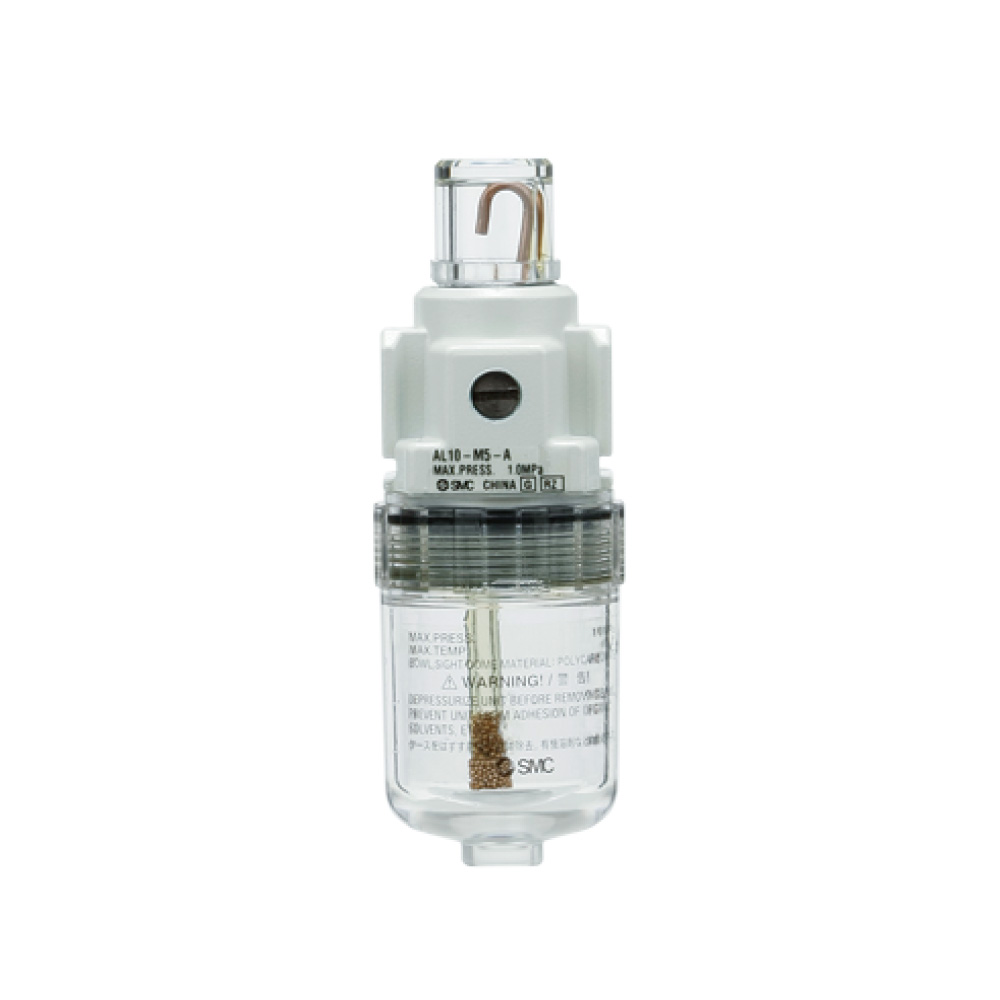

油雾器 AL-A

    ・可视性与安全性提高。
     采用透明的全封闭式杯体保护罩。
    ・准标准规格/1000cm3型(AL30〜AL60)

    ※AL-A将于2025年3月停产。
     请选择AL-D。
系列接管口径储油量(cm3
AL10~60-AM5,1/8,1/4,3/8,1/2,3/4,17~135

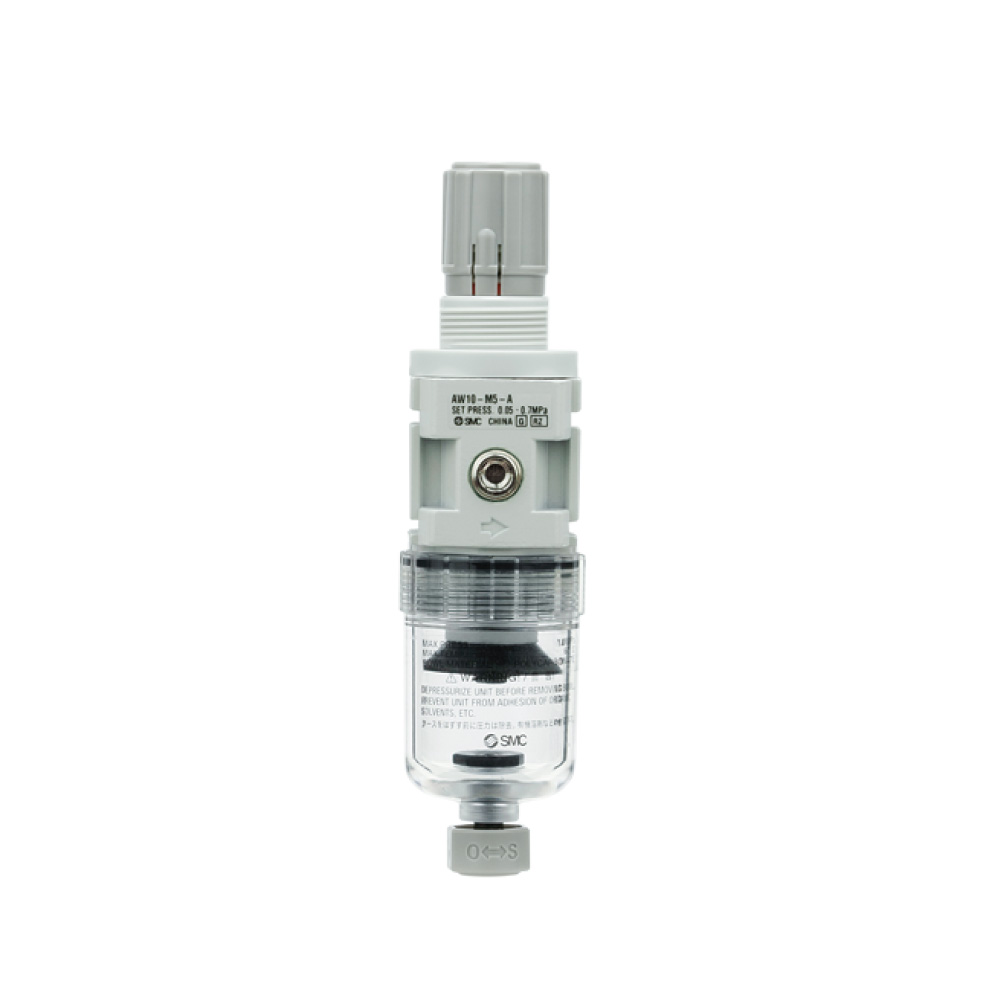

过滤减压阀 AW-A

    ・作业性提高
     滤芯与杯罩一体化,滤芯便于更换
    ・节能型减压阀 压降:最多改善50%
    ・维护所需空间减小 最多减小46%
    ・可视性与安全性提高
     采用透明的全封闭式杯体保护罩

    ※AW-A将于2025年3月停产。
     请选择AW-D。
系列接管口径设定压力(MPa)过滤精度(μm)
AW10~40-AM5,1/8,1/4,3/8,1/2,3/40.05~0.7
0.02~0.2
5

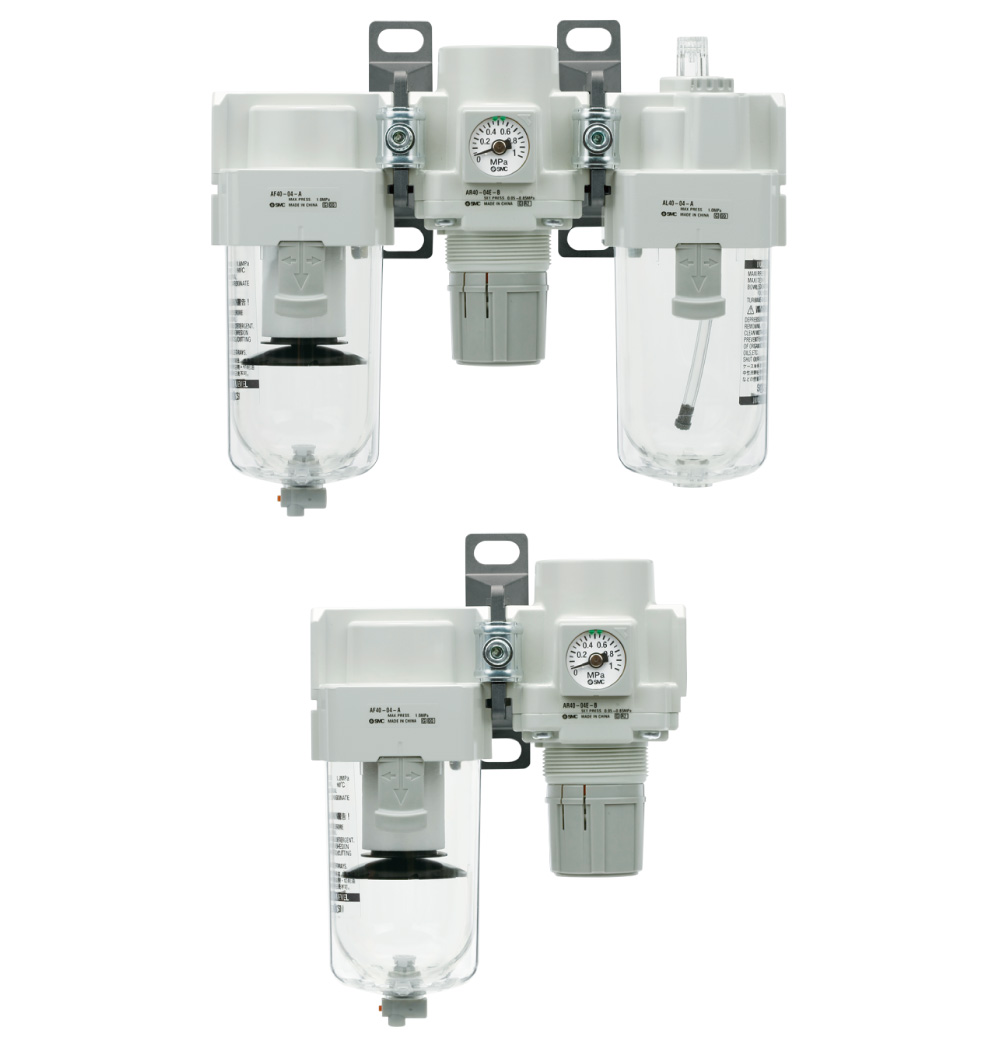

模块型F.R.L.组合元件 AC-B

    ・可视性与耐环境性提高
    ・作业性提高
     滤芯与杯罩一体化,滤芯便于更换
    ・维护所需空间减小 最多减小46%
    ・减压阀:设定压力0.05~0.85MPa、0.02~0.2MPa
    ・可选压力计
     方形嵌入式压力计、圆形压力计、数字式压力开关

    ※AC-B将于2025年3月停产。
     请选择AC-D。
组合构成元件系列接管口径设定压力(MPa)
空气过滤器・减压阀・油雾器AC20~60-B1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2
过滤减压阀・油雾器AC20A~60A-B1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2
空气过滤器・减压阀AC20B~60B-B1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2
空气过滤器・油雾分离器・减压阀AC20C~40C-B1/8,1/4,3/8,1/2,3/40.05~0.85
0.02~0.2
过滤减压阀・油雾分离器AC20D~40D-B1/8,1/4,3/8,1/2,3/40.05~0.85
0.02~0.2

减压阀 AR-B

    ※AR-B将于2025年3月停产。
     请选择AR-D。
系列接管口径设定压力(MPa)
AR20~60-B1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2

对应高压的订制规格 AR20~60-B-X425

    变更为可在高压下使用的高强度材质,
    另外结构上的变更使设定压力范围变大

    详情请参考AC系列样本的AR系列订制规格。
    ▶查看详情
系列保证耐压力(MPa)最高使用压力(MPa)设定压力范围(MPa)环境温度及使用流体(℃)
AR20〜60-B-X4253.02.00.1~1.7-5~60(无冻结)

带逆流功能的减压阀 AR□K-B

    ・逆流功能是可将出口侧的空气压迅速排解的内置构造

    ※AR-B将于2025年3月停产。
     请选择AR-D。
系列接管口径设定压力(MPa)
AR20K~60K-B1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2

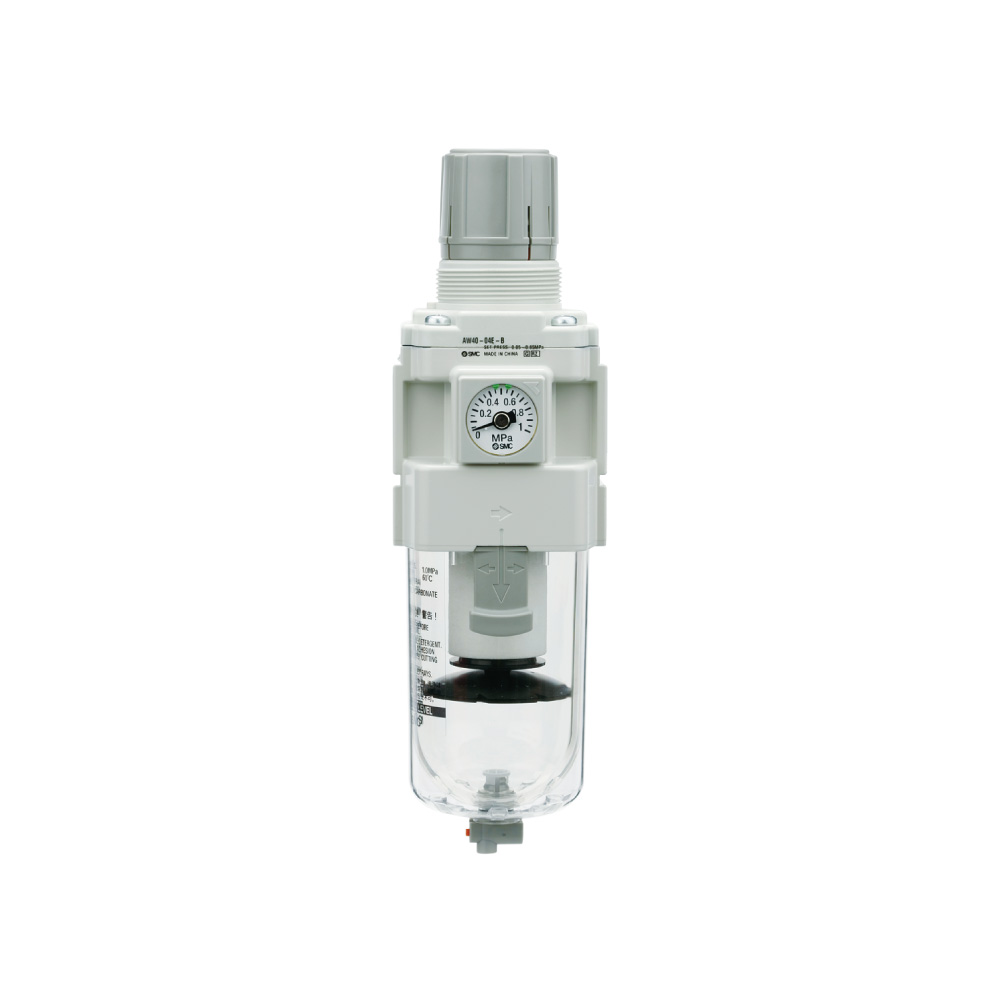

过滤减压阀 AW-B

系列接管口径设定压力(MPa)过滤精度(μm)
AW20~60-B1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2
5

带逆流功能的过滤减压阀 AW□K-B

    ・过滤器与减压阀一体化,节省空间和配线
    ・逆流功能是可将出口侧的空气压迅速排解的内置构造

    ※AW□K-B将于2025年3月停产。
     请选择AW□K-D。
系列接管口径设定压力(MPa)过滤精度(μm)
AW20K~60K-B1/8,1/4,3/8,1/2,3/4,10.05~0.85
0.02~0.2
5

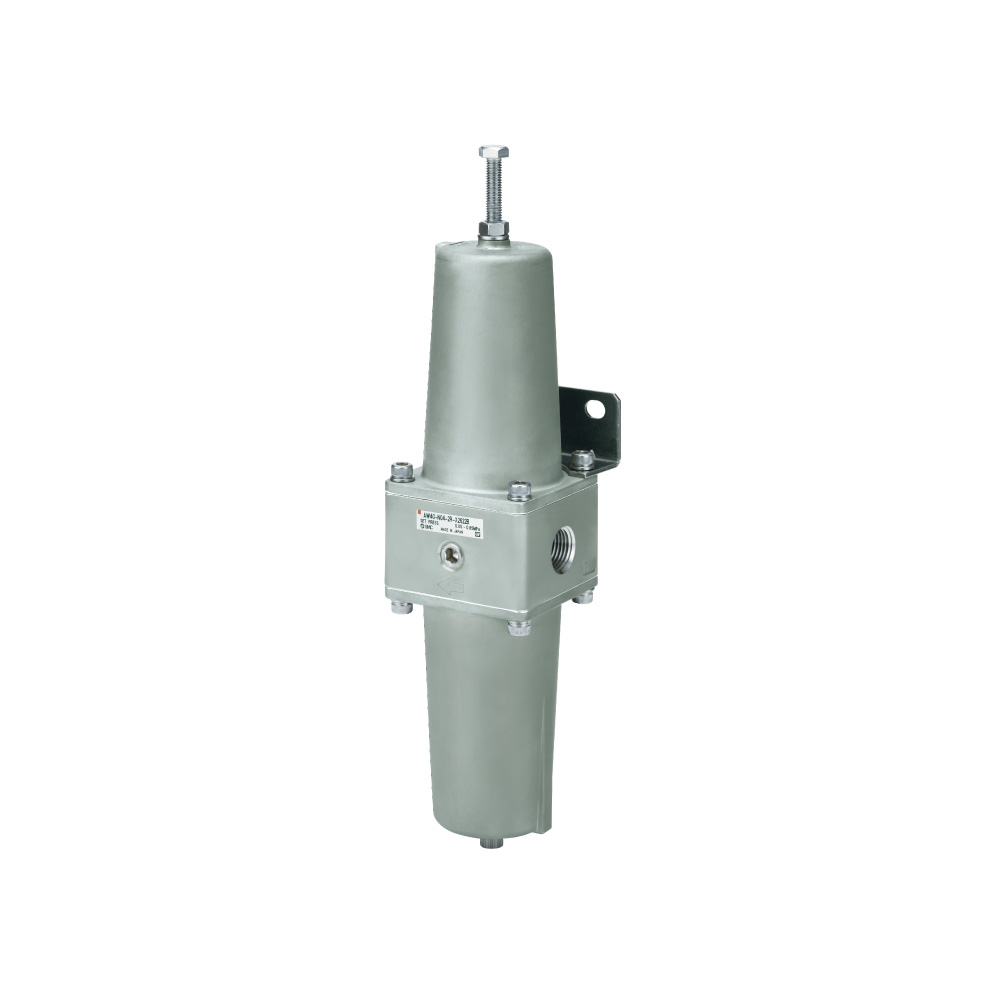

过滤减压阀 AW30・40-X2622

    ・SUS316规格&特殊温度环境(-40℃)规格。
    ・外部使用部件材质:SUS316。
    ・环境及使用流体温度:-40~80℃。
    ・符合NACE国际规格。
系列接管口径设定压力(MPa)过滤精度(μm)
AW30・40-X26221/4,3/8,1/2,3/40.05~0.855

油雾分离器减压阀 AWM

    ※AWM将于2025年3月停产。
     请选择AWM-D。
系列接管口径设定压力(MPa)过滤精度(μm)
AWM20~401/8,1/4,3/8,1/20.05~0.850.3

微雾分离器减压阀 AWD

    ※AWD将于2025年3月停产。
     请选择AWD-D。
系列接管口径设定压力(MPa)过滤精度(μm)
AWD20~401/8,1/4,3/8,1/20.05~0.850.01

模块型F.R.L.组合元件 ACG-B

    ・手轮处内置压力表,提高了可视性
    ・采用透明杯体保护罩
     双层结构提高了耐环境性(主体尺寸30以上)
     可视性提高:360°
     轻量:最多减轻39%
组合构成元件系列接管口径设定压力(MPa)
空气过滤器、内置压力计的减压阀、油雾器ACG20~40-B1/8,1/4,3/8,1/20.05~0.85
内置压力计的过滤减压阀、油雾器ACG20A~40A-B1/8,1/4,3/8,1/20.05~0.85
空气过滤器、内置压力计的减压阀ACG20B~40B-B1/8,1/4,3/8,1/20.05~0.85
空气过滤器、油雾分离器、内置压力计的减压阀ACG20C~40C-B1/8,1/4,3/8,1/20.05~0.85
内置压力计的过滤减压阀、油雾器ACG20D~40D-B1/8,1/4,3/8,1/20.05~0.85

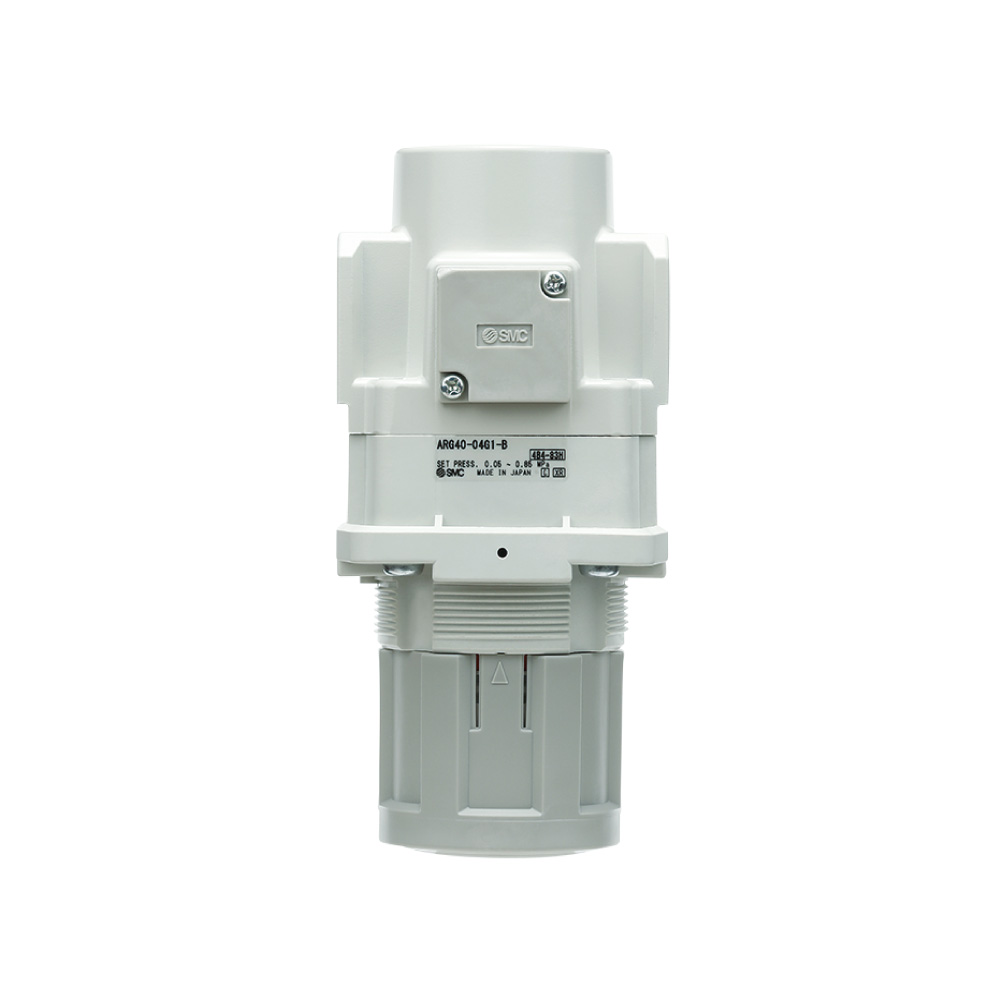

内置压力计的减压阀 ARG-B

    ・手轮处内置压力计,提高了可视性
系列接管口径设定压力(MPa)
ARG20~40-B1/8,1/4,3/8,1/20.02~0.2

带逆流功能的内置压力计的减压阀 ARG□K-B

    ・手轮处内置压力计,提高了可视性
系列接管口径设定压力(MPa)
ARG20K~40K-B1/8,1/4,3/8,1/20.05~0.85
0.02~0.2

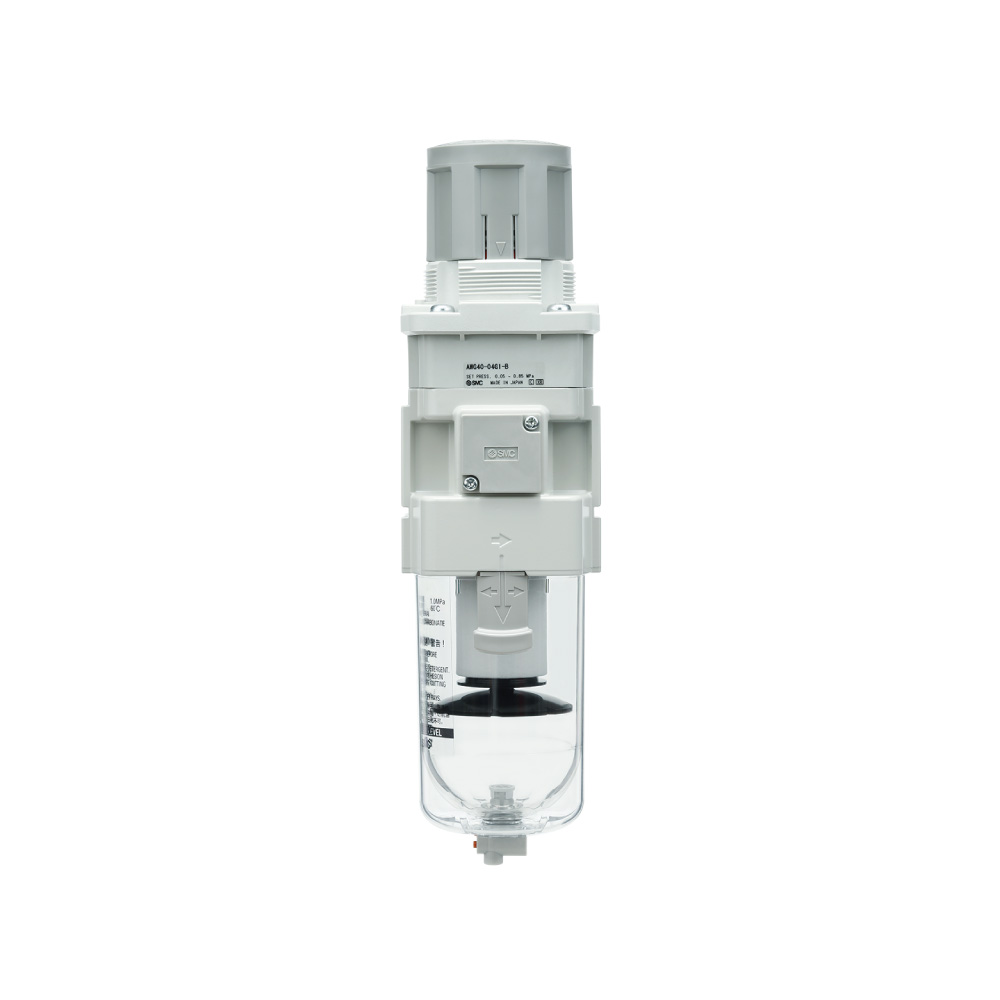

内置压力计的过滤减压阀 AWG-B

    ・手轮处内置压力表,提高了可视性
    ・采用透明杯体保护罩
     双层结构提高了耐环境性(主体尺寸30以上)
     可视性提高:360°
     轻量:最多减轻12%
系列接管口径设定压力(MPa)过滤精度(μm)
AWG20~40-B1/8,1/4,3/8,1/20.05~0.85
0.02~0.2
5

带逆流功能的内置压力计的过滤减压阀 AWG□K-B

    ・手轮处内置压力表,提高了可视性
    ・采用透明杯体保护罩
     双层结构提高了耐环境性(主体尺寸30以上)
     可视性提高:360°
     轻量:最多减轻12%
系列接管口径设定压力(MPa)过滤精度(μm)
AWG20K~40K-B1/8,1/4,3/8,1/20.05~0.85
0.02~0.2
5

模块型F.R.L.组合元件 ACG

    ・提高了压力计在各种设置场所中的可视性。
组合构成元件系列接管口径设定压力(MPa)
空气过滤器・内置压力计的减压阀・
油雾器
ACG20〜401/8,1/4,3/8,1/20.05~0.85
内置压力计的过滤减压阀・
油雾器
ACG20A〜40A1/8,1/4,3/8,1/20.05~0.85
空气过滤器・
内置压力计的减压阀
ACG20B〜40B1/8,1/4,3/8,1/20.05~0.85
空气过滤器・油雾分离器・
内置压力计的减压阀
ACG20C〜40C1/8,1/4,3/8,1/20.05~0.85
内置压力计的过滤减压阀
油雾分离器
ACG20D〜40D1/8,1/4,3/8,1/20.05~0.85

内置压力计的减压阀 ARG

    ・提高了压力计在各种设置场所中的可视性。
系列接管口径设定压力(MPa)
ARG20~401/8,1/4,3/8,1/20.05~0.85

带逆流功能的内置压力计的减压阀 ARG□K

    ・提高了压力计在各种设置场所中的可视性。
系列接管口径压力设定(MPa)
ARG20K~40K1/8,1/4,3/8,1/20.05~0.85

内置压力计的过滤减压阀 AWG

    ・提高了压力计在各种设置场所中的可视性。
系列接管口径设定压力(MPa)过滤精度(μm)
AWG20~401/8,1/4,3/8,1/20.05~0.855

带逆流功能的内置压力计的过滤减压阀 AWG□K

    ・提高了压力计在各种设置场所中的可视性。
系列接管口径设定压力(MPa)过滤精度(μm)
AWG20K~40K1/8,1/4,3/8,1/20.05~0.855

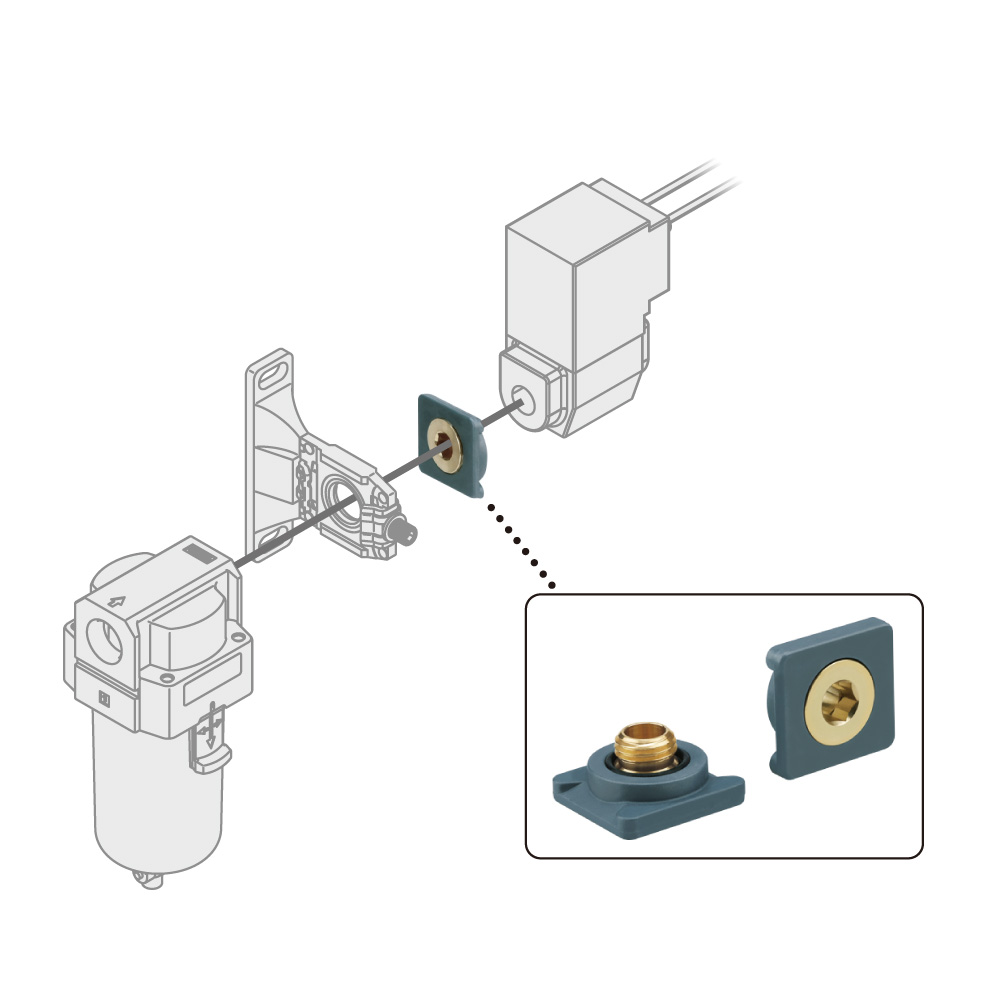

模块附件 E210/310/410

    ・可简单地将各元件结合。
    ・可自由固定产品的朝向。
    ・可连接不同尺寸的元件。
    ・省空间、省工时。
系列接管口径元件连接示例
E2101/8,1/4模块型F.R.L.各元件
(过滤器、减压阀、油雾器等)
2通阀
3通阀
E3101/4, 3/8模块型F.R.L.各元件
(过滤器、减压阀、油雾器等)
2通阀
3通阀
E4101/4, 3/8, 1/2模块型F.R.L.各元件
(过滤器、减压阀、油雾器等)
2通阀
3通阀

对应OSHA规格的带键槽的残压释放3通阀 VHS□-D/VHS□W-D

    ・流量特性提升:最多提升88%(VHS40-04-D)
    ・节能:手轮切换时泄气量为零
    ・符合OSHA(美国安全与卫生管理局)规格
    ・安全对策:防止不小心给气,造成事故
     带显示窗,采用2步操作
    ・压降减小,更加节能
     压降:最多改善73%
系列名称手轮操作连接口径
VHS20-D带键槽的残压释放3通阀1步操作1/8、1/4
VHS30-D带键槽的残压释放3通阀1步操作1/4、3/8
VHS40-D带键槽的残压释放3通阀1步操作1/4、3/8、1/2
VHS40-06-D带键槽的残压释放3通阀1步操作3/4
VHS50-D带键槽的残压释放3通阀1步操作3/4、1
VHS20W-D带键槽的残压释放3通阀2步操作1/8,1/4
VHS30W-D带键槽的残压释放3通阀2步操作1/4,3/8
VHS40W-D带键槽的残压释放3通阀2步操作1/4、3/8、1/2
VHS40W-06-D带键槽的残压释放3通阀2步操作3/4
VHS50W-D带键槽的残压释放3通阀2步操作3/4、1

符合OSHA规格/带锁孔的残压释放3通阀 VHS

    ・符合OSHA(美国安全与卫生管理局)规格
    ・为防止气路残压造成事故的手动切换阀
    ・吸排气状态一目了然
    ・残压排气时,可挂锁固定阀门,防止误操作
    ・采用先按压手柄再回转的双动作机理,可防止误操作
系列名称手柄操作连接口径
VHS20带锁孔的残压释放
3通阀
单动作1/8,1/4
VHS30带锁孔的残压释放
3通阀
单动作1/4,3/8
VHS40带锁孔的残压释放
3通阀
单动作1/4,3/8,1/2,3/4
VHS50带锁孔的残压释放
3通阀
单动作3/4,1
VHS2510带锁孔的残压释放
3通阀
双动作1/8,1/4
VHS3510带锁孔的残压释放
3通阀
双动作1/4,3/8
VHS4510带锁孔的残压释放
3通阀
双动作1/4,3/8,1/2,3/4
VHS5510带锁孔的残压释放
3通阀
双动作3/4,1

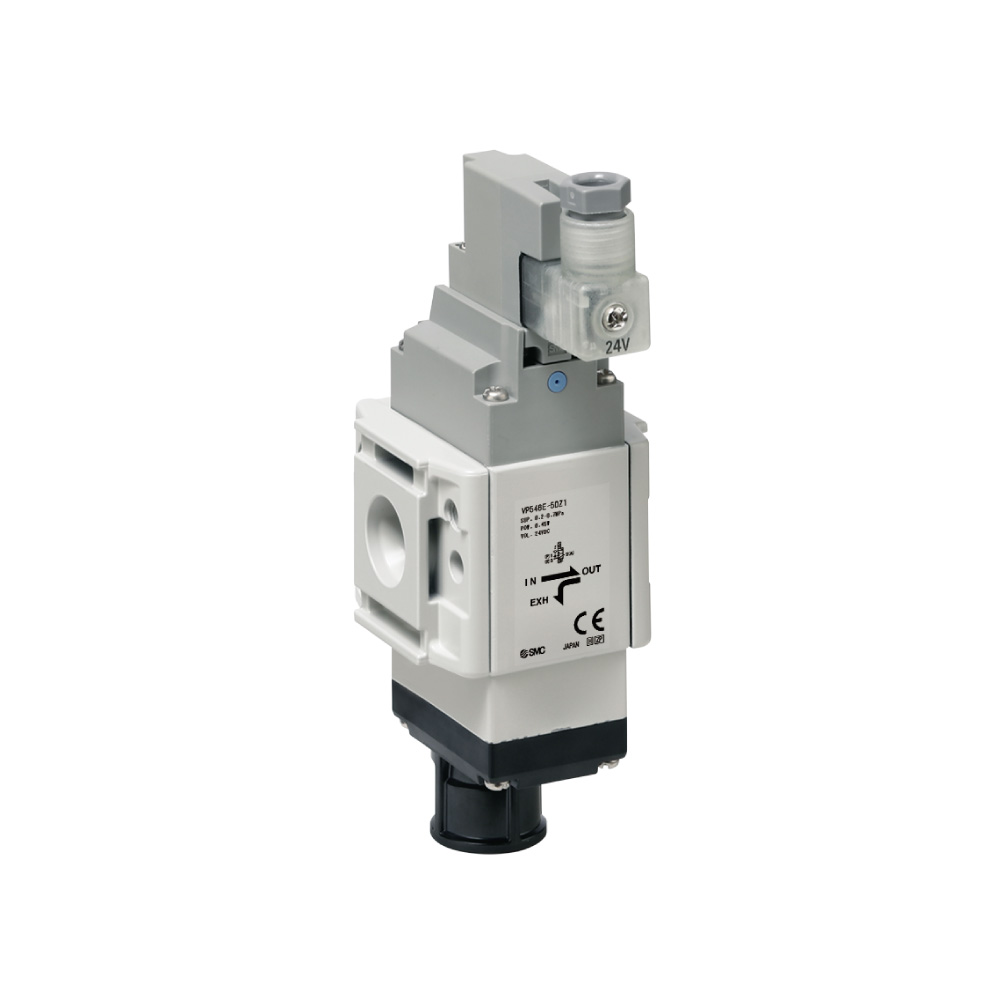

模块型3通残压排气阀 VP546E/746E

    ・可连接F.R.L.三联件(AC-D系列)。
     省空间、可削减配管工时
    ・流量特性 C[dm3(/ s·bar)]
     VP546E:7.5
     VP746E:12.6
    ・可选择带软起动功能
    ・消耗功率:0.35W(无灯)
    ・先导流路内置单向阀
     (对应一次侧的压力变动造成的先到压力下降)
系列适合三联件
VP546EAC30-D
VP746EAC40-D

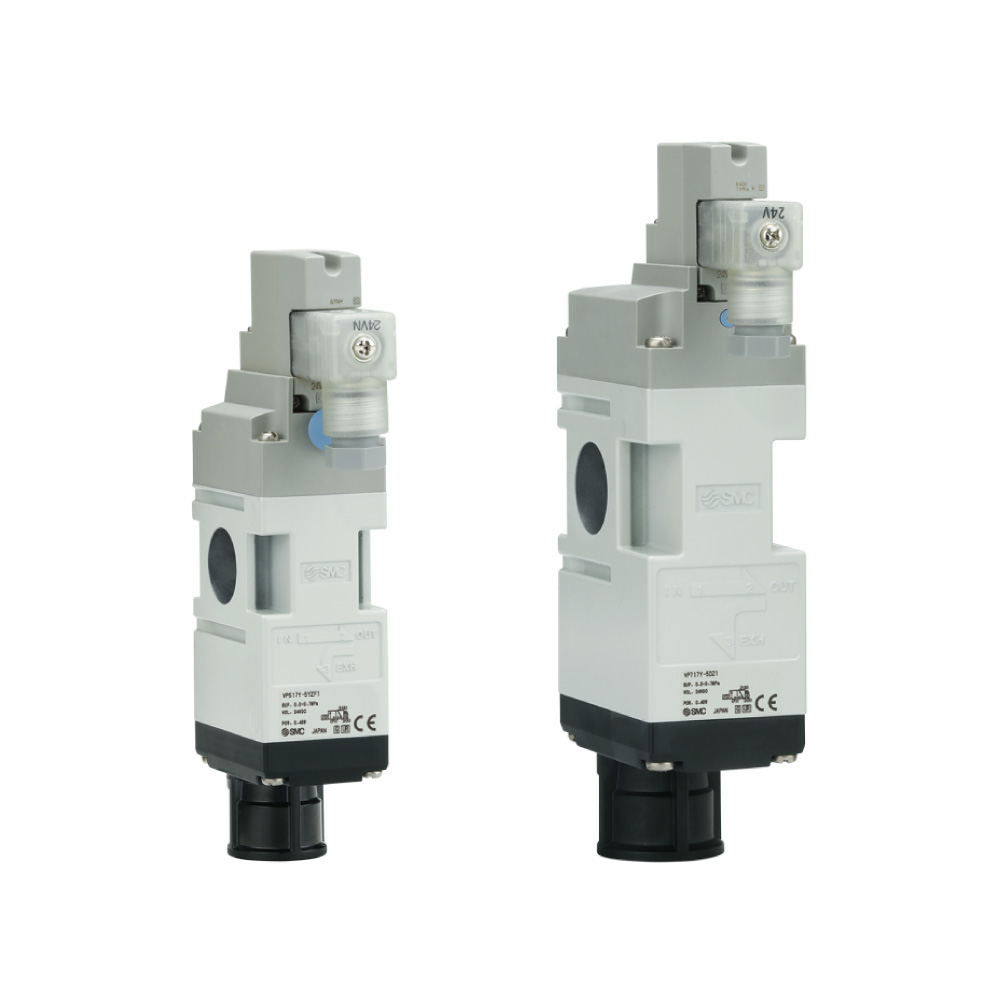

模块连接型残压释放3通电磁阀 VP500/700

    ・连接于F.R.L.组合元件(AC-A系列)
    ・省空间、可减少配管工时
    ・消耗功率:0.35W(无指示灯)
系列适用组合元件
VP500AC25-A,AC30-A
VP700AC40-A

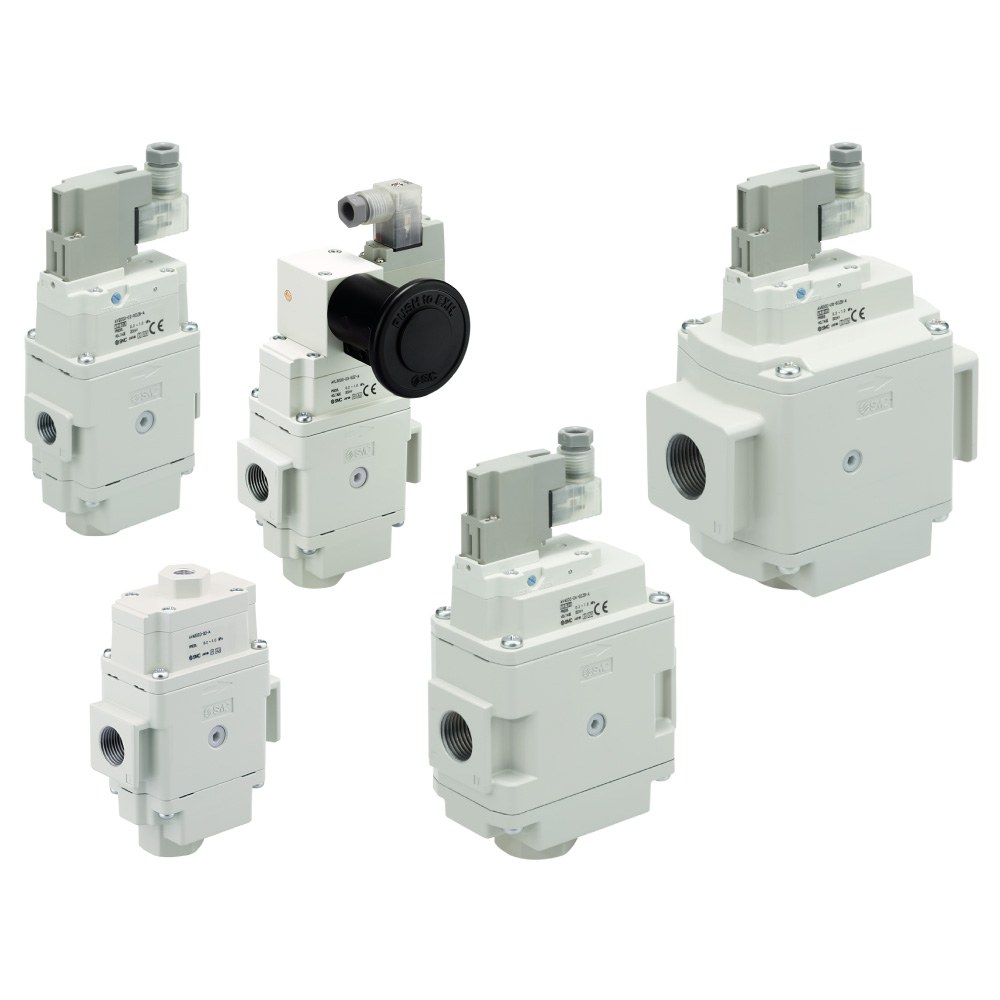

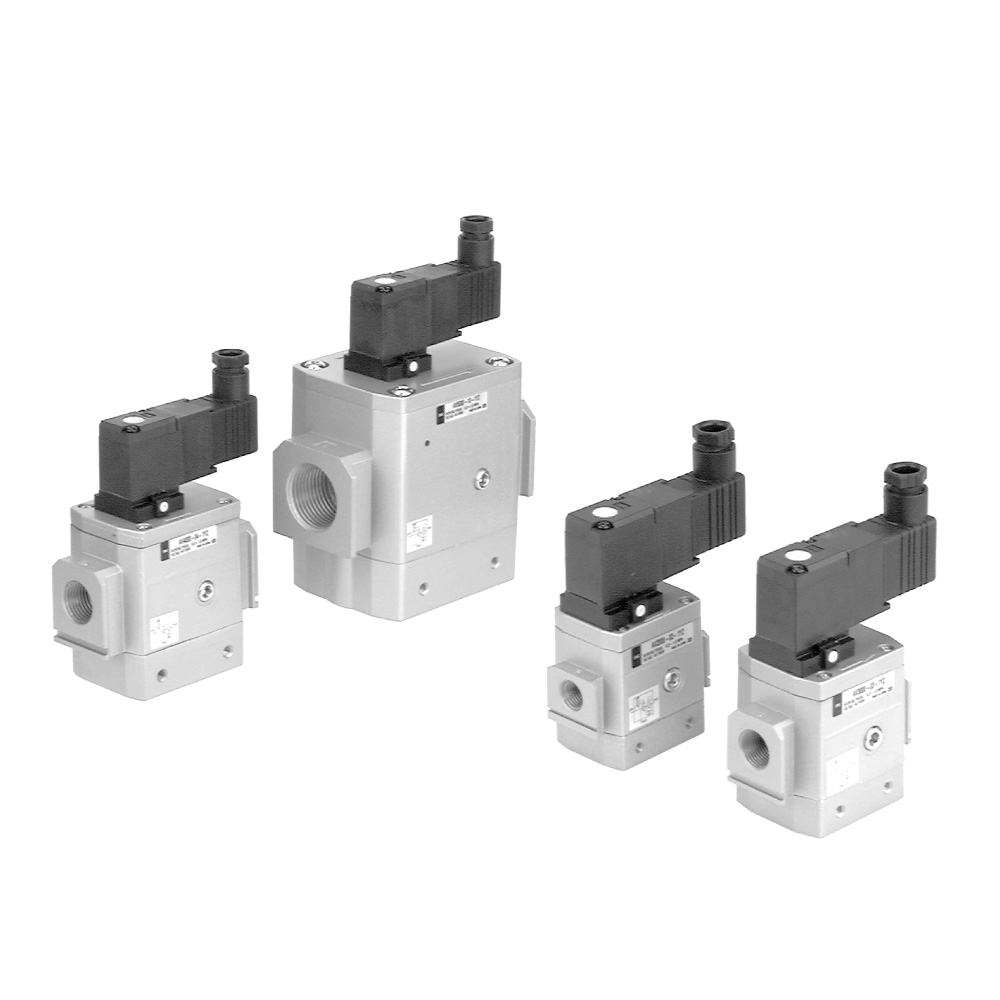

软启动阀 AV□2000-A・3000-A・4000-A・5000-A

    ・可缓慢供气,使气动系统的初始压力缓慢上升,并在切断供气后进行急速排气的始动阀。
    ・消耗功率:0.35W
    ・流量特性提高:最大2.3倍 C[dm3/ (s・bar) ]:9.2
    ・节能:主阀切换时的气流为零。
    ・低速供气时的调节灵敏度提高。
    ・消音器内置,省空间、省工时
系列C
[dm3/(s・bar)]
接管口径使用压力范围(MPa)
AV□2000-A9.21/40.2~1.0
AV□3000-A13.13/80.2~1.0
AV□4000-A19.21/20.2~1.0
AV□5000-A34.8
41.3
3/4
1
0.2~1.0

软启动阀 AV

    ・可低速供气及切断供气后进行急速排气的始动阀。
系列接管口径使用压力范围(MPa)
AV2000~50001/4,3/8,1/20.1~1

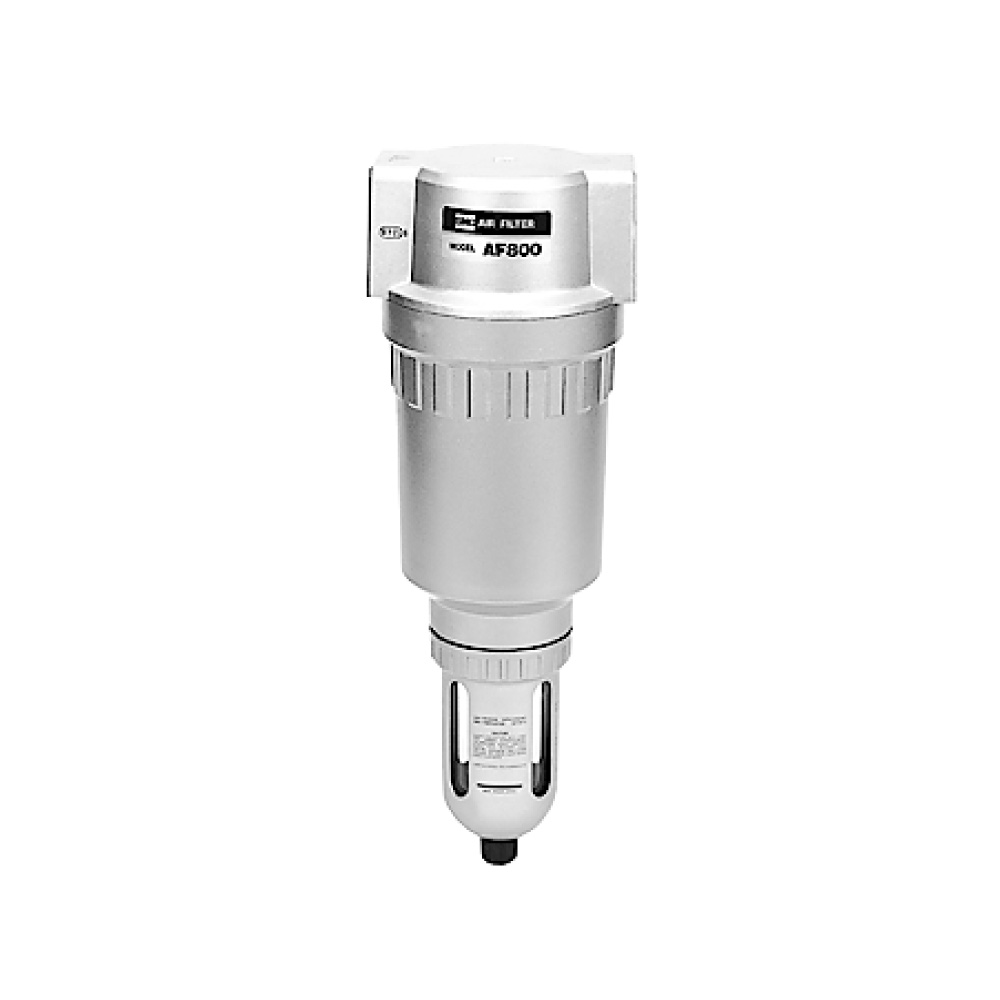

大容量型空气过滤器 AF

系列接管口径过滤精度(μm)
AF800・9001 1/4,1 1/2,25
