先导式4、5通电磁阀

5通电磁阀 VQC1000/2000

    ・可对应IP67防护等级。
    ・由于采用插头连接的集装阀岛，可灵活应对增位和规格变更。
    ・电磁头与管接头配置于一面，安装自由且省空间。
    ・采用无螺钉的简单的夹紧构造，减少改装工时。
    ・多种集中配线方式。
    ・4位双3通阀
    ・集装阀岛型号：VV5QC11，VV5QC21
安全注意事项　3・4・5通电磁阀共通注意事项
选型・技术资料　特定开发品信息　环保认证(RoHS)

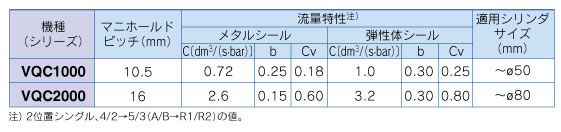

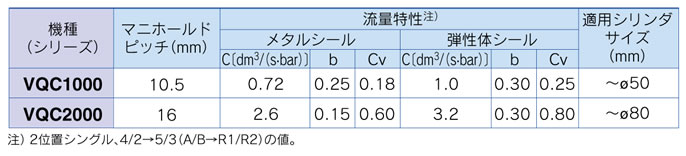

系列流量特性
4/2→5/3（A/B→R1/R2）
C［dm3/（s・bar）］		流量特性
4/2→5/3（A/B→R1/R2）
b		流量特性
4/2→5/3（A/B→R1/R2）
Cv		气缸驱动
尺寸		消耗功率（W）
VQC10001.00.300.25φ400.4W（标准）
VQC20003.20.300.80φ630.4W（标准）

产品特点

■省電力

標準：0.4W（当社従来比60%ダウン）
高圧（1MPa、メタルシール）：0.95W

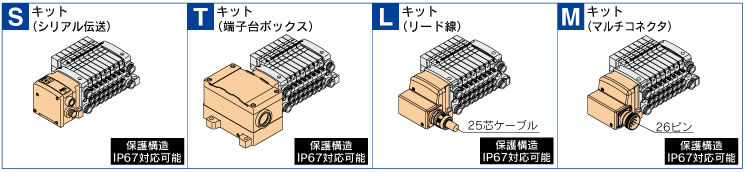

■保護構造IP67対応可能　耐塵・防浸形

・S, T, L, Mキットに対応
・IEC60529による

■ゲートウェイ方式のシリアル配線に対応

・ゲートウェイユニットの種類はDeviceNet™, PROFIBUS DP, EtherNet/IP™となります。
・ゲートウェイユニット1台につき4分岐配線ができるので従来のシリアルユニットよりバルブ設置場所の自由度が向上します。
・マニホールドや入力ブロックが駆動機器の近くに設置できるのでエア配管、電気配線を短くできます。
・コネクタ式ケーブルによる一括配線ですので、誤配線の防止と配線作業効率が向上します。
・電源供給は信号ラインと同一ケーブルで分配されるので、マニホールドバルブ、入力ブロックへの電源配線は不要です。
・入力ブロックもコネクタ接続方式を採用していますので、マニホールドと同様に連数変更が容易にできます。

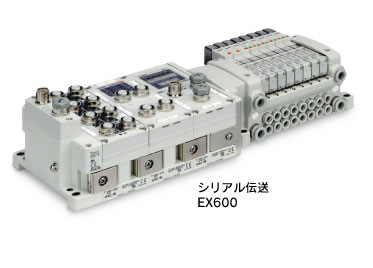

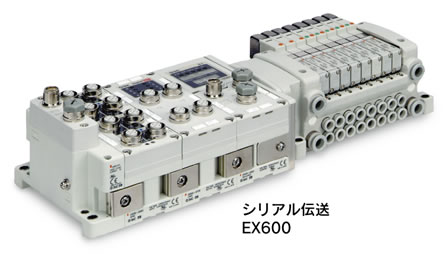

■EX600（入力／出力対応）シリアル伝送システム（フィールドバス機器）に対応

・DeviceNet™, PROFIBUS DP, CC-Link, EtherNet/IP™,

EtherCATのフィールドバスプロトコルに対応。


・最大9連注)、順不同で連結可能。

オートスイッチ／圧力スイッチ／フロースイッチなどの入力 機器を接続するユニットや、電磁弁／リレー／表示灯などの 出力機器を接続するユニットが、順不同で連結可能です。 注）SIユニットを除く


・アナログユニット

アナログ入力またはアナログ出力機器の接続が可能。 デジタル（スイッチ）入力／出力ユニットのほかに、アナロ グに対応したユニットもラインアップされており、各種機器 との接続・制御が可能です。


・自己診断機能

入力機器（センサ）の断線検出機能と、入力･出力信号の ON/OFFカウンタ機能により、 メンテナンス時期の把握と箇所の特定が可能です。 ハンドヘルドターミナルを使用することで、入力・出力のモ ニタおよびパラメータ設定が可能です。

■小形・大流量

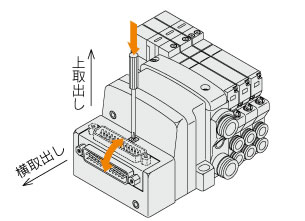

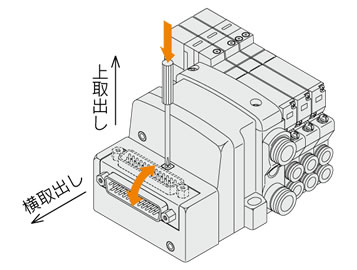

■コネクタ取出方向がワンプッシュで変更可能 （F,Pキット）

マニュアルを押すだけでコネクタの取出方向が、上、横に変更できます。
横→上へ変更する場合は、マニュアル操作は不要です。

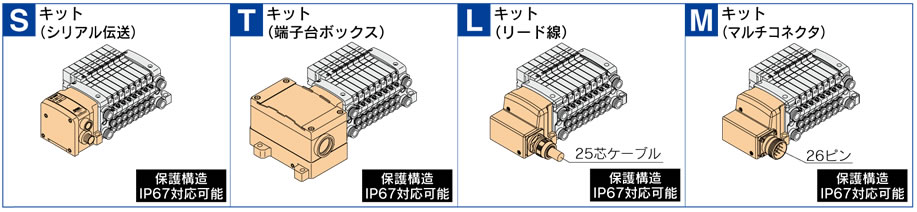

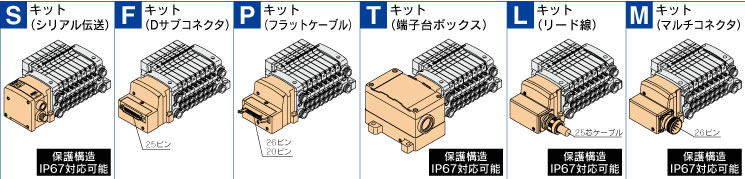

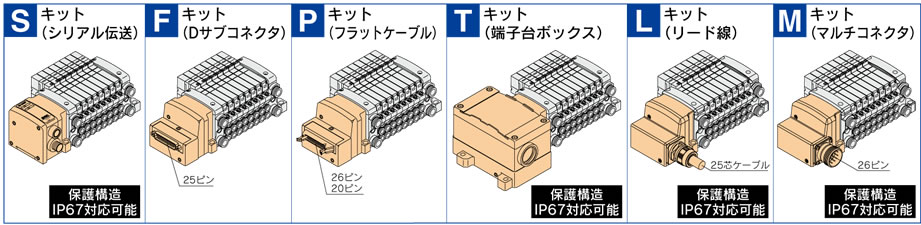

■豊富な集中配線方式

・配線作業やメンテナンスを容易にするため6つの方式を標準化また、4つの方式に保護構造IP67対応品を設定。
・Sキットには入出力タイプ対応品を設定。（ゲートウェイを除く）

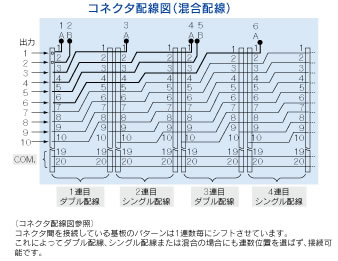

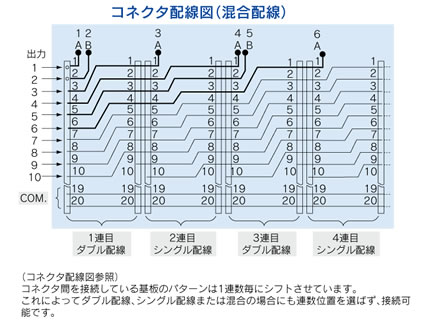

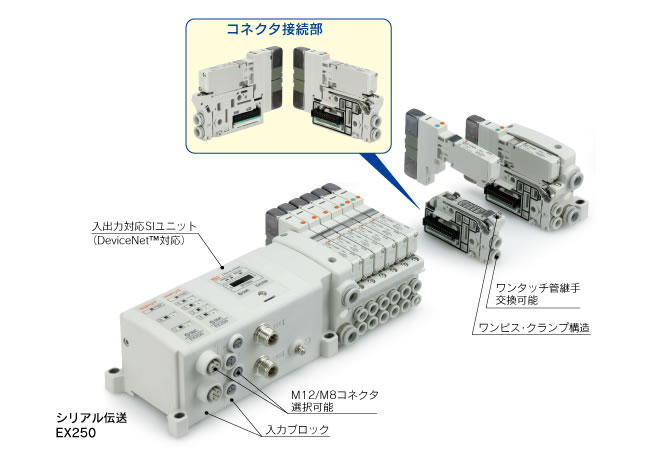

■コネクタ接続マニホールド
  • マニホールドブロック内の配線にコネクタ接続方式を採用して、増連や仕様変更にも柔軟に対応できます。
  • 各キットともコネクタ接続方式ですから、Fキット（Dサブコネクタ）からSキット（シリアル伝送）への変更がキット部の変更だけで可能です。

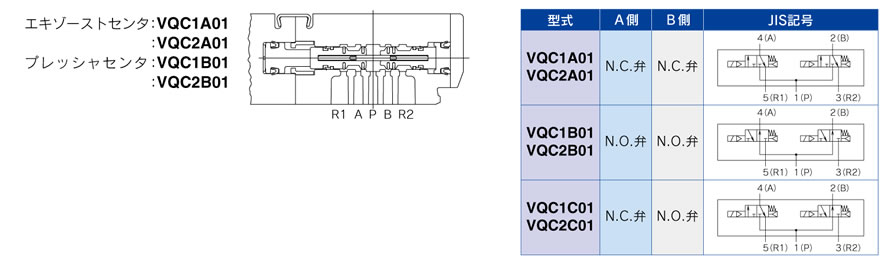

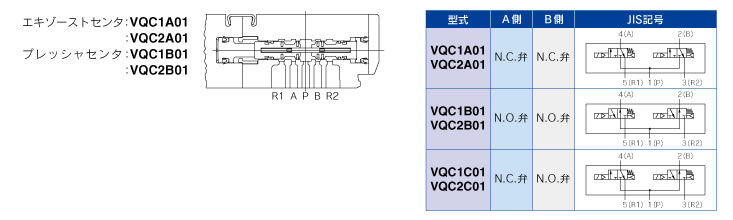

■デュアル3ポート弁、4ポジション

VQC1000/2000（弾性体シールタイプのみ）
・1つのボディに2つの3ポート弁内蔵。
・Ａ側、Ｂ側の3ポート弁がそれぞれ独立して作動可能。
・3ポート弁で使用する場合、今までの半分の連数で済みます。
・4ポジション5ポート弁としても使用できます。
