协作机器人用 真空吸附单元

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

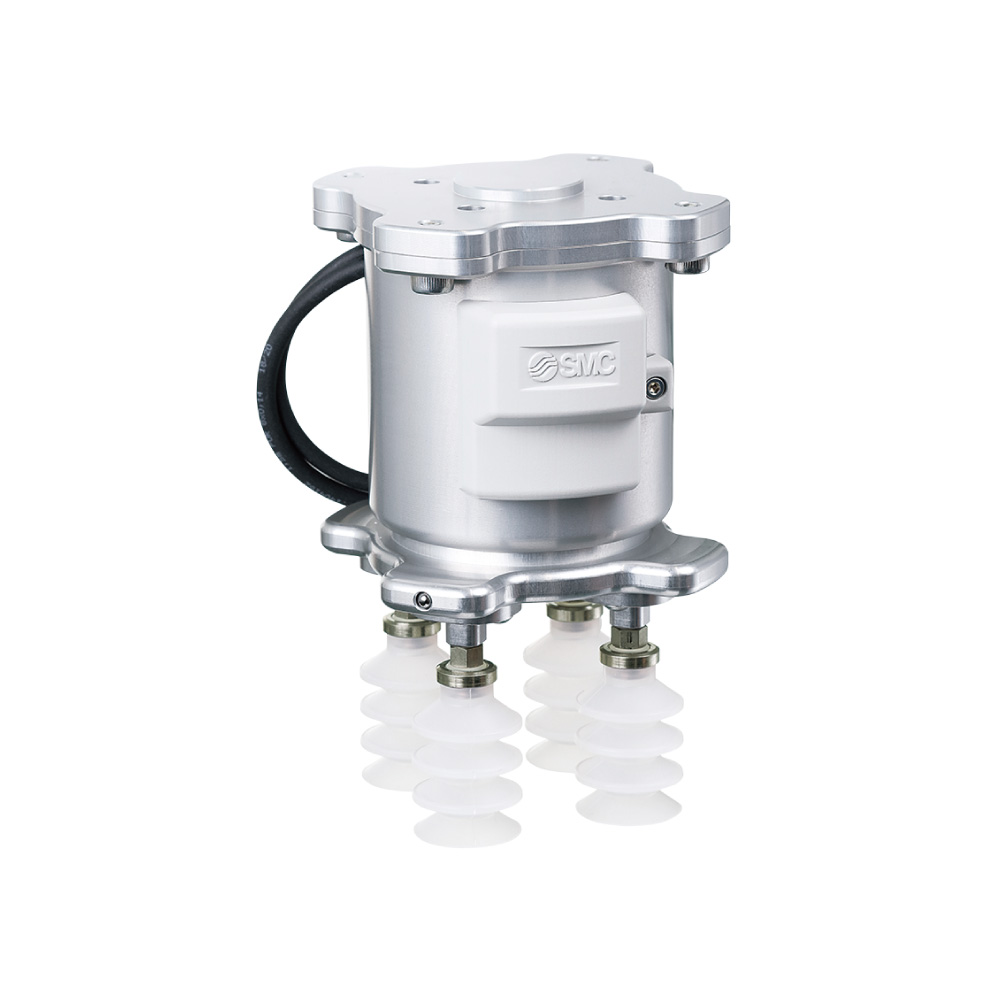

协作机器人用 真空吸附单元
适合发那科 CRX系列 ZXP7□21-X1

    ・即插即用
     对应FANUC CRX插件软件
    ・仅需连接1根压缩空气供给管和1根带M8插头的电线即可工作
    ・真空发生器、供气阀·破坏阀、压力传感器、吸盘一体化设计
    ・安装规格:依据ISO9409-1-50-4-M6
系列吸盘形状吸盘径吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
ZXP7□21-X1平型
平型带肋
风琴型
薄型
多级风琴型
2.5级风琴型
5.5级风琴型
φ8~φ321757

协作机器人用 真空吸附单元
适合三菱电机MELFA ASSISTA ZXP7□-X1□-ASSISTA

    ・仅需连接1根压缩空气供给管和1根带M12插头的电线即可工作
    ・真空发生器、供气阀、压力传感器、吸盘一体化设计
    ・外观采用为圆弧形状,避免尖角
    ・有丰富的吸盘扩展品,可对应各种工件
系列吸盘形状吸盘径吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
ZXP7□-X1□-ASSISTA平型
平型带肋
风琴型
薄型
多级风琴型
2.5级风琴型
5.5级风琴型
φ8~φ321757

协作机器人用 真空吸附单元
适合欧姆龙TECHMAN ROBOT Inc. TM系列 ZXP7□41-X1

    ・即插即用
     对应TMComponent简易编程
    ・仅需连接1根压缩空气供给管和1根带M8插头的电线即可工作
    ・真空发生器、供气阀·破坏阀、压力传感器、吸盘一体化设计
    ・安装规格:依据ISO9409-1-50-4-M6
系列吸盘形状吸盘径吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
ZXP7□41-X1平型
平型带肋
风琴型
薄型
多级风琴型
2.5级风琴型
5.5级风琴型
φ8~φ321757

协作机器人用 真空吸附单元
适合Universal Robots  ZXP7□01-X1

    ・即插即用
     对应URCap简易编程
    ・仅需连接1根压缩空气供给管和1根带M8插头的电线即可工作
    ・真空发生器、供气阀·破坏阀、压力传感器、吸盘一体化设计
    ・安装规格:依据ISO9409-1-50-4-M6
系列吸盘形状吸盘径吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
ZXP7□01-X1平型
平型带肋
风琴型
薄型
多级风琴型
2.5级风琴型
5.5级风琴型
φ8~φ321757

协作机器人用 真空吸附单元
适合安川电机协作机器人MOTOMAN-HC ZXP7□12-X1□/ZXP7□11-X1□

    ・仅需连接1根压缩空气供给管和内置的电线即可工作
    ・真空发生器、供气阀·破坏阀、压力传感器、吸盘一体化设计
    ・使用机器人内置的空气配管和电气配线,无需外部配线、配管。对工件和作业者无干涉。
    ・外观采用为圆弧形状,避免尖角
    ・豊有丰富的吸盘扩展品,可对应各种工件
系列吸盘形状吸盘径吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
ZXP7□12-X1□M
ZXP7□11-X1□
平型
平型带肋
风琴型
薄型
多级风琴型
2.5级风琴型
5.5级风琴型
φ8~φ321757

协作机器人用 带法兰的真空吸盘
适合卡瓦达机器人、NEXTAGE  ZXP7-PFL1-□-X1

    ・安装规格:符合ISO9409-1-50-4-M6标准
    ・无配管
     无需向各个吸盘配管,不会与工件或作业者干涉
    ・外观形状采用无尖角的紧凑圆弧形
    ・有丰富的吸盘扩展屏,能应对各种各样的工件
    ・吸盘的数量、安装间距可变更
系列吸盘形状吸盘直径
ZXP7-PFL1-□-X1平型
平型带肋
风琴型
薄型
多级风琴型
2.5级风琴型
5.5级风琴型
φ8~φ32

协作机器人用 磁力吸附单元
适合发那科 CRX系列 MHM-X7400A-CRX

    ・即插即用
     对应FANUC CRX插件软件
    ・可通过磁石吸附、保持工件
    ・对应带孔、有凹凸及复杂形状的工件
    ・外形紧凑,保持力大
     保持力最大200N(ø25、工件厚6mm时)
    ・切断空气时也能保持工件
    ・仅需连接1根压缩空气供给管和1根带M8插头的电线即可工作
    ・电磁阀、磁性开关、活塞速度调节机构一体化
系列最大保持力 N(工件厚度mm)
MHM-X7400A-CRX160(2)
200(6)

协作机器人用 磁力吸附单元
适合三菱电机MELFA ASSISTA系列 MHM-X7400A-ASSISTA

    ・可通过磁石吸附、保持工件
    ・对应带孔、有凹凸及复杂形状的工件
    ・外形紧凑,保持力大
     保持力最大200N(ø25、工件厚6mm时)
    ・切断空气时也能保持工件
    ・仅需连接1根压缩空气供给管和1根带M12插头的电线即可工作
    ・电磁阀、磁性开关、活塞速度调节机构一体化
系列最大保持力 N(工件厚度mm)
MHM-X7400A-ASSISTA160(2)
200(6)

协作机器人用 磁力吸附单元
适合欧姆龙TECHMAN ROBOT Inc. TM系列 MHM-X7400A-TM

    ・即插即用
     对应TMComponent简易编程
    ・可通过磁石吸附、保持工件
    ・对应带孔、有凹凸及复杂形状的工件
    ・外形紧凑,保持力大
     保持力最大200N(ø25、工件厚6mm时)
    ・切断空气时也能保持工件
    ・仅需连接1根压缩空气供给管和1根带M8插头的电线即可工作
    ・电磁阀、磁性开关、活塞速度调节机构一体化
系列最大保持力 N(工件厚度mm)
MHM-X7400A-TM160(2)
200(6)

协作机器人用 磁力吸附单元
适合Universal Robots MHM-X7400A

    ・即插即用
     对应URCap简易编程
    ・可通过磁石吸附、保持工件
    ・对应带孔、有凹凸及复杂形状的工件
    ・外形紧凑,保持力大
     保持力最大200N(ø25、工件厚6mm时)
    ・切断空气时也能保持工件
    ・仅需连接1根压缩空气供给管和1根带M8插头的电线即可工作
    ・电磁阀、磁性开关、活塞速度调节机构一体化
系列最大保持力 N(工件厚度mm)
MHM-X7400A160(2)
200(6)

协作机器人用 磁力吸附单元
适合安川电机MOTOMAN-HC MHM-X7400A-DTP/HC10DT/HC10

    ・可通过磁石吸附、保持工件
    ・对应带孔、有凹凸及复杂形状的工件
    ・外形紧凑,保持力大
     保持力最大200N(ø25、工件厚6mm时)
    ・切断空气时也能保持工件
    ・仅需连接1根压缩空气供给管和电线即可工作
    ・电磁阀、磁性开关、活塞速度调节机构一体化
系列最大保持力 N(工件厚度mm)
MHM-X7400A-DTP
MHM-X7400A-HC10DT
MHM-X7400A-HC10
160(2)
200(6)

协作机器人用 磁力吸附单元
适合川崎重工duAro1、2系列 JMHZ2-X7500-KA

    ・空气驱动,体积小、重量轻但夹持力大
    ・导向机构一体化构造,实现了高刚性、高精度
     采用高精度直线导轨:重复定位精度:±0.01mm
     采用更高等级的直线导轨:刚性提高
    ・速度调节机构一体化
    ・采用分离式防护罩,易于维护夹爪
    ・可选择是否带安装件、防护罩、磁性开关
形式系列缸筒内径(mm)
协作机器人用JMHZ2-X7400-KA16

协作机器人用 磁力吸附单元
适合川崎重工duAro1、2系列 ZXP7□-X1□-KA

    ・小型、轻量、集约的真空夹爪
    ・真空发生器、压力开关、吸盘一体化
    ・安装规格:符合ISO9409-1-31.5-4-M5
    ・有丰富的扩展品,可对应各种工件
系列吸盘形状吸盘径吸入流量
[L/min(ANR)]
空气消耗量
[L/min(ANR)]
ZXP7□-X1□-KA平型
平型带肋
风琴型
薄型
多级风琴型
2、5级风琴型
5、5级风琴型
φ8~φ321757
