滑台气缸

紧凑型气动滑台 MXH2

    ・直线导轨刚性提高，滑台变位量减小48%
    　轴向弯曲变形量：减小48%（0.31mm→0.16mm）
    　偏转变形量：减小63%（0.24mm→0.09mm）
    　回转变形量：减小90%（0.06mm→0.006mm）
    ・最大标准行程150mm（ø20）
    ・重量最多减轻6%（194g→182g）
    ・安装尺寸、全长尺寸与现有产品MXH系列相同
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　特定开发品信息　环保认证(RoHS)

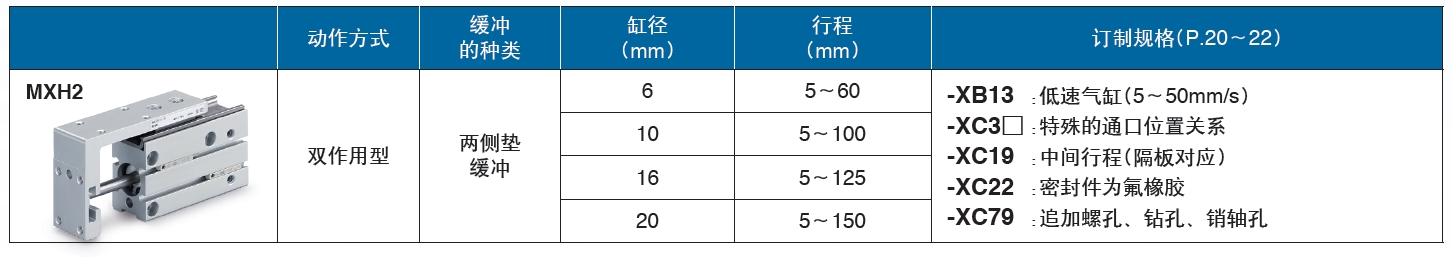

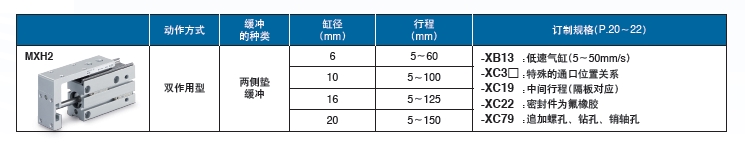

形式系列动作方式缸筒内径（mm）
标准型MXH2双作用6、10、16、20

产品特点

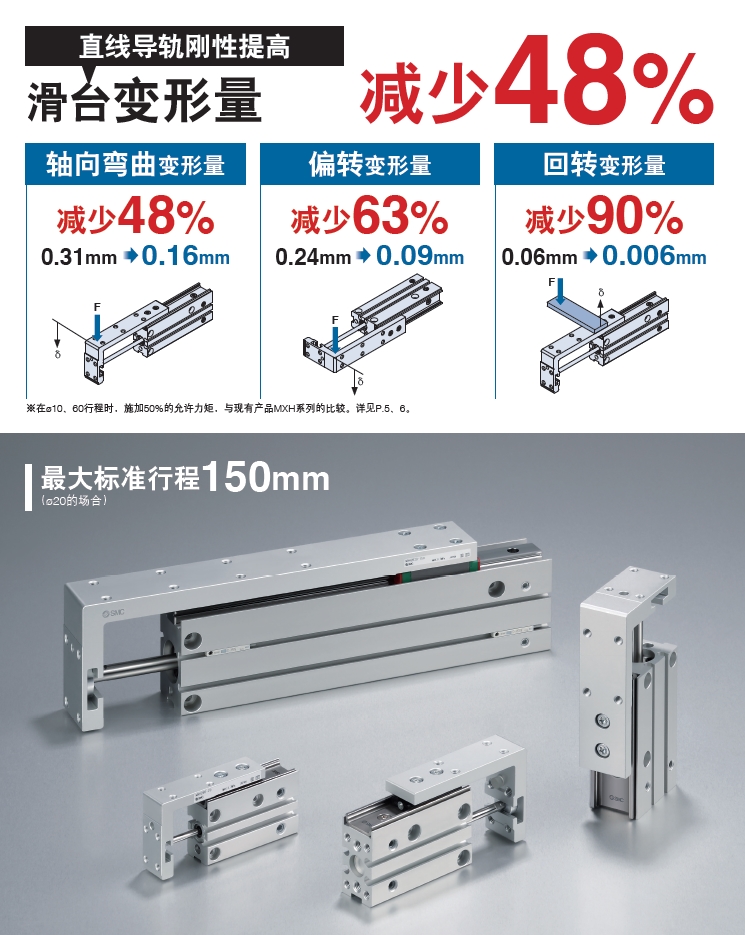

直线导轨刚性提高滑台变形量减少48%

实现高刚性

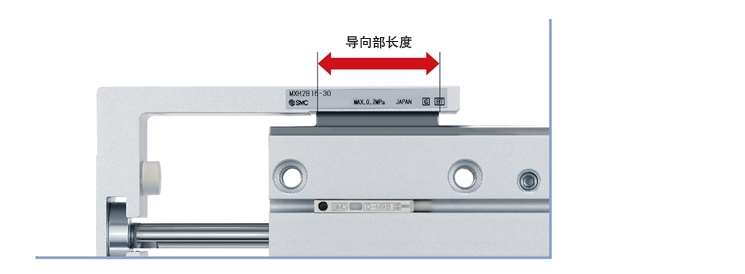

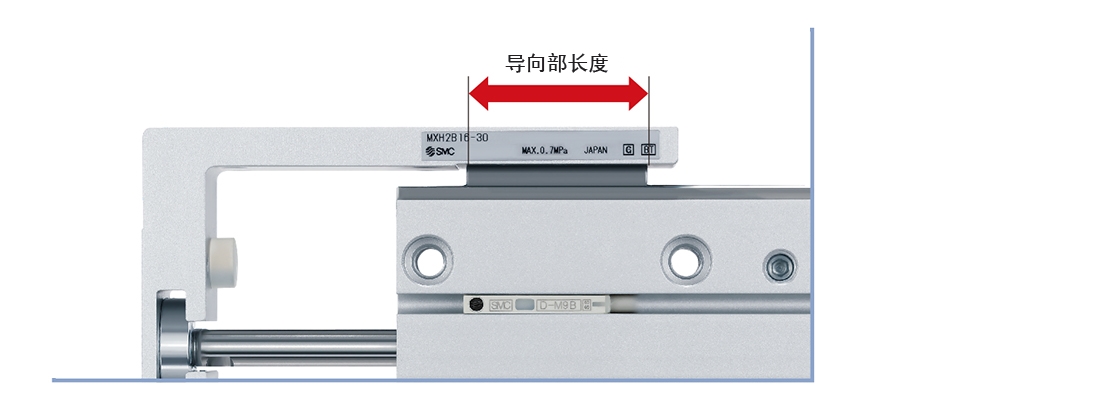

通过延长直线导轨的导向部长度，使刚性得以提高。
大幅降低了力矩作用时的滑台变形量。

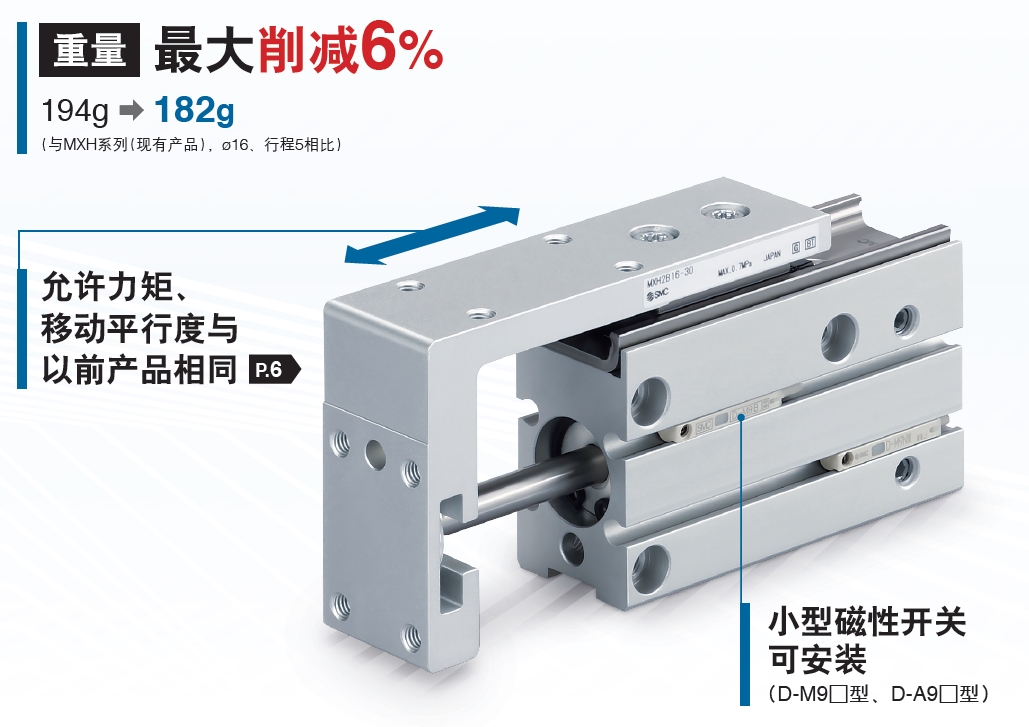

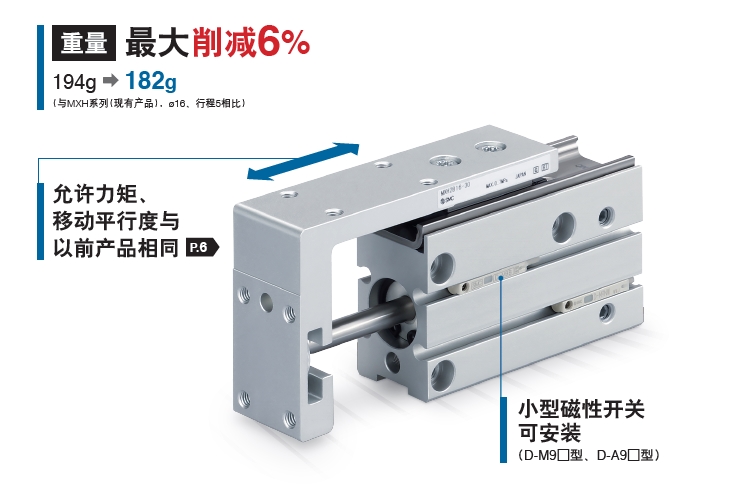

重量 最大削减(194g→182g)

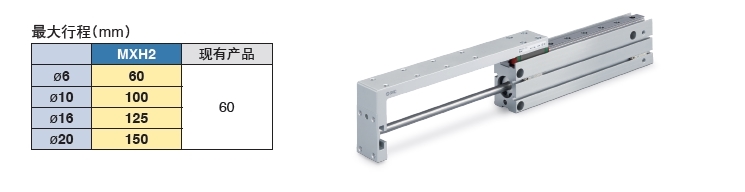

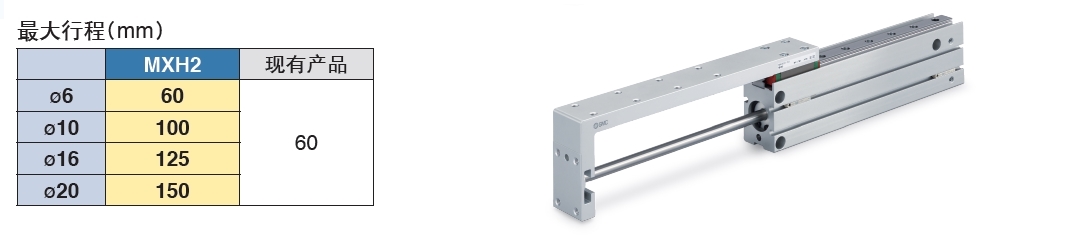

最大标准行程扩大（MAX.150mm）

（现有产品60行程）

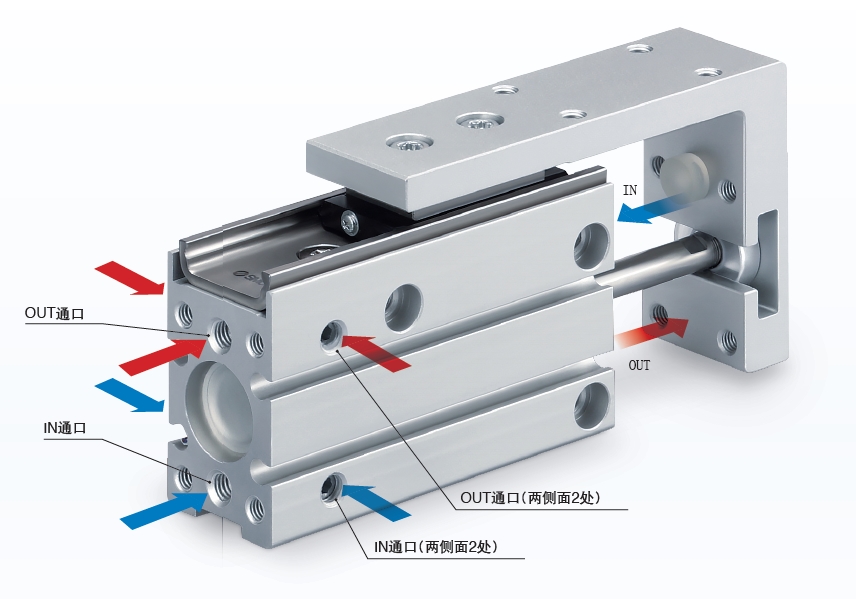

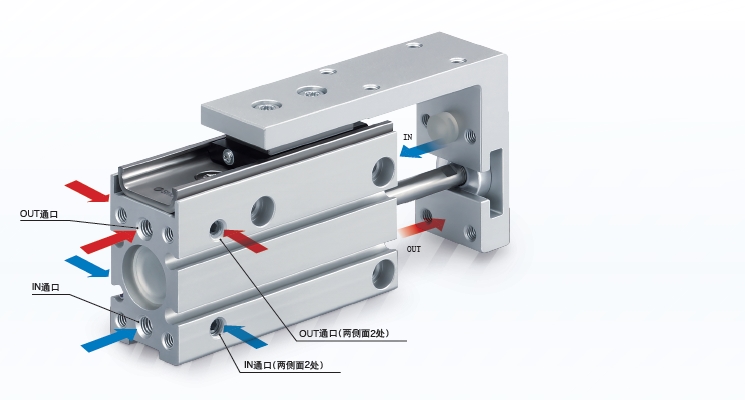

可从3个方向配管

对于变更通口位置，备有订制规格-XC3□。

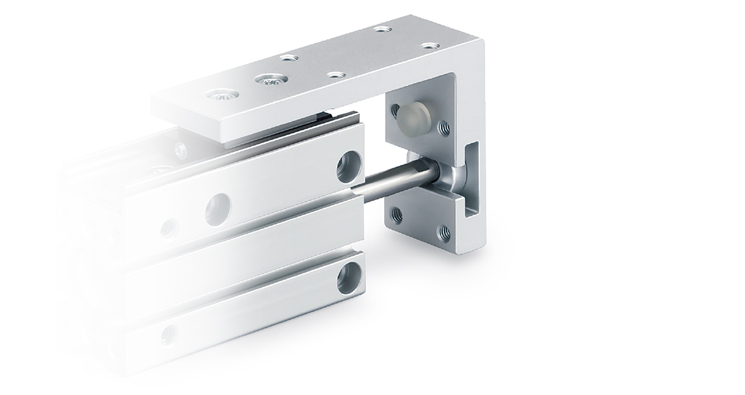

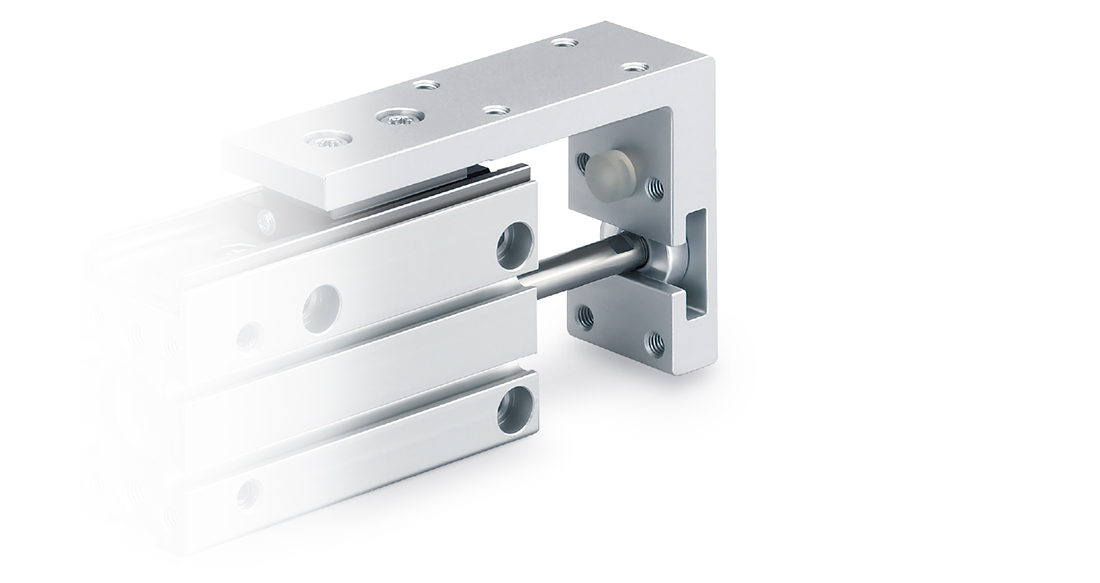

缓冲器

气缸内部也安装了缓冲器。

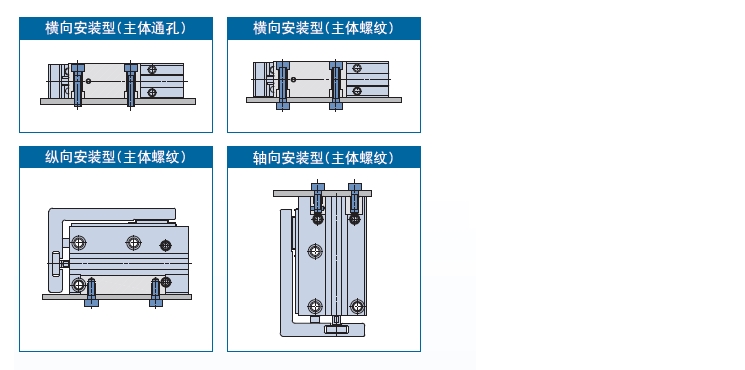

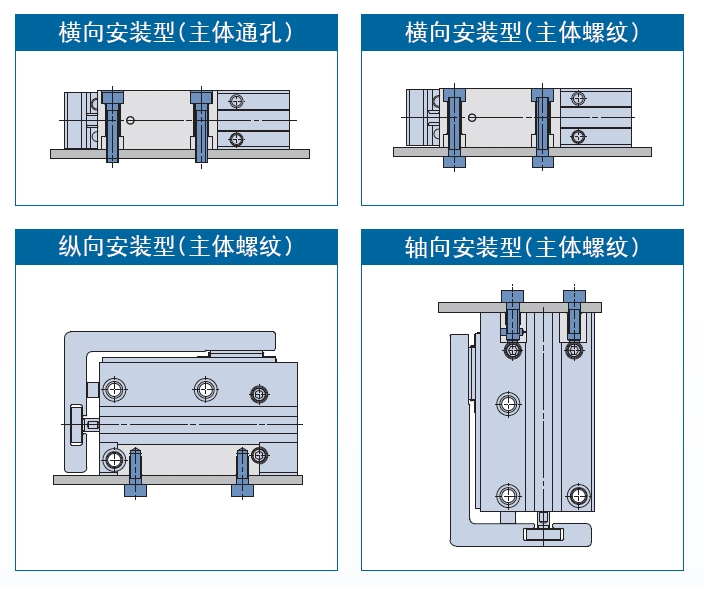

4种安装方式可选

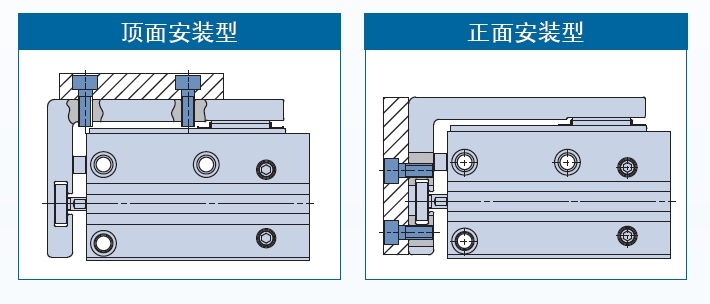

2种工件安装方式可选

安装尺寸、全长尺寸与现有产品MXH系列相同

外形尺寸、工件安装尺寸及气缸安装尺寸与以前产品相同



扩展品
