クーラント用バルブ

高圧用クーラントバルブ SGH

    ・最高使用圧力：3MPa、7MPa、10MPa、14MPa
    ・高速研削・ロングドリル加工に対応。
    ・高圧クーラントによる油滑・切り粉飛ばし・冷却に対応。
    ・低消費電力：0.35W（24V DC, V116の場合）
    ・寿命300万回以上（当社ライフ条件による）
    ・CE標準対応。ウォータハンマ20％低減。
    ・Gねじ（ISO1179-1）標準対応。
    ・エアオペレート形、外部パイロット電磁形。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 高圧用クーラントバルブ SGH
    自己宣言書
    シリーズ 検索結果を表示
    SGH検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項　[流体別]機種選定ガイド　[業界別用途]機種選定ガイド　電磁弁流量特性　クーラントバルブ一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式管接続口径オリフィス径（mmφ）
SGHN.C.／N.O.3/8～17.5～15.9

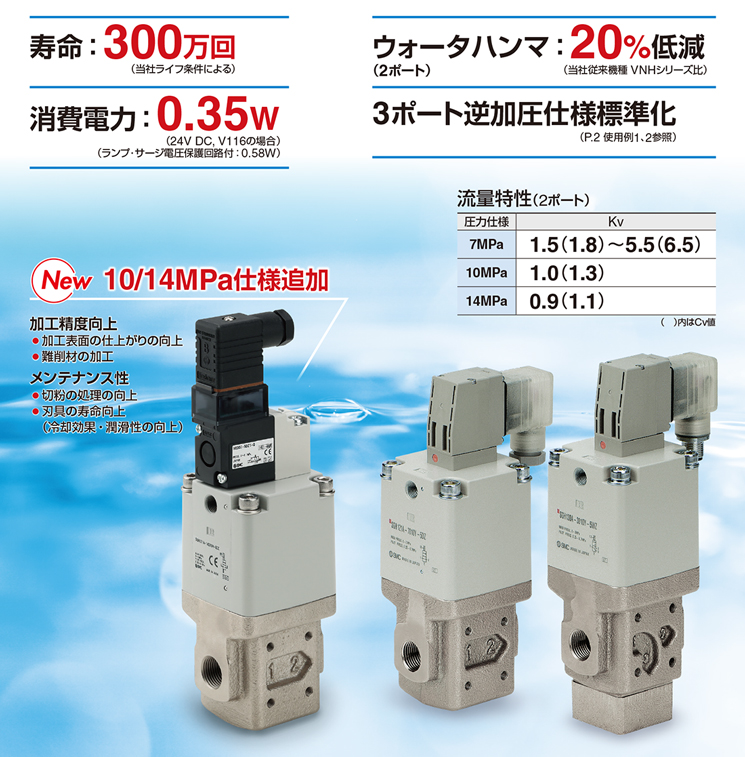

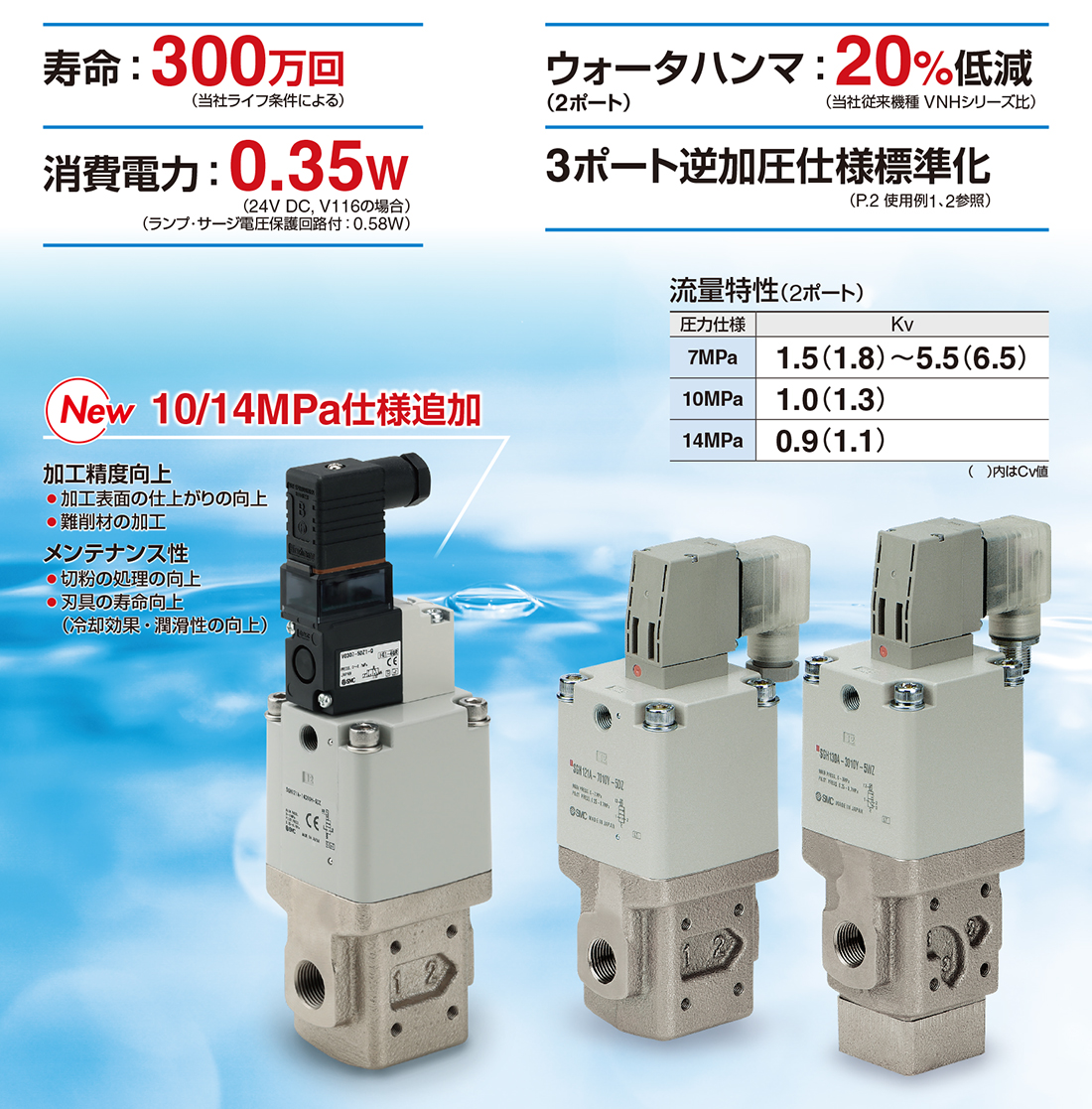

製品特長

最高使用圧力：3MPa、7MPa、10MPa、14MPa

高速研削・ロングドリル加工に対応。

高圧クーラントによる油滑・切粉飛ばし・冷却に対応。

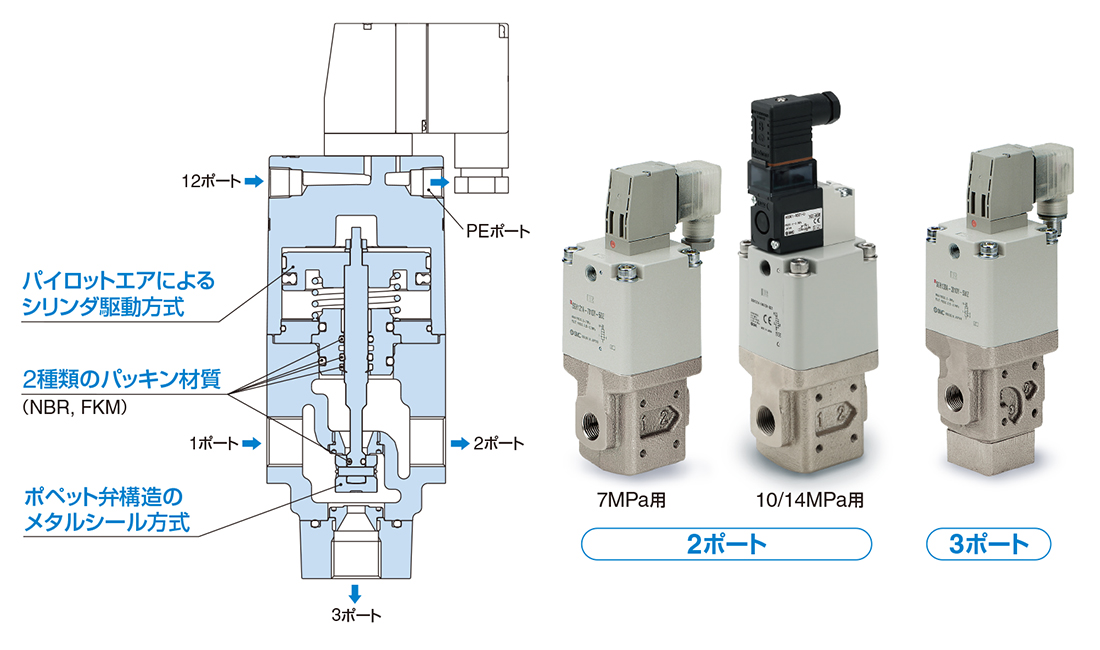

特長

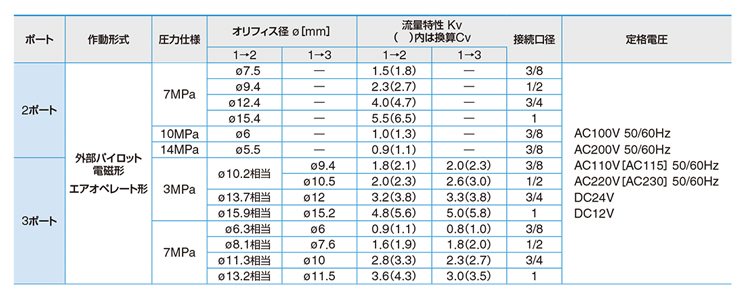

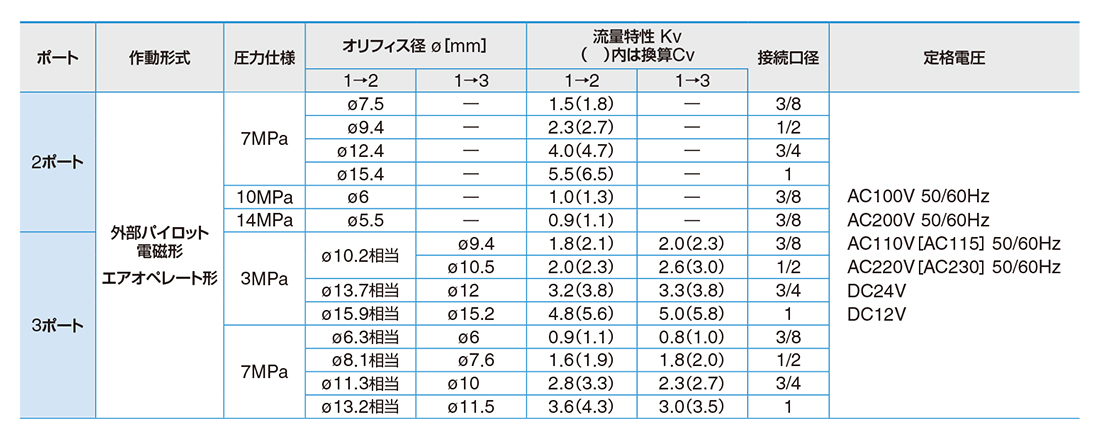

バリエーション

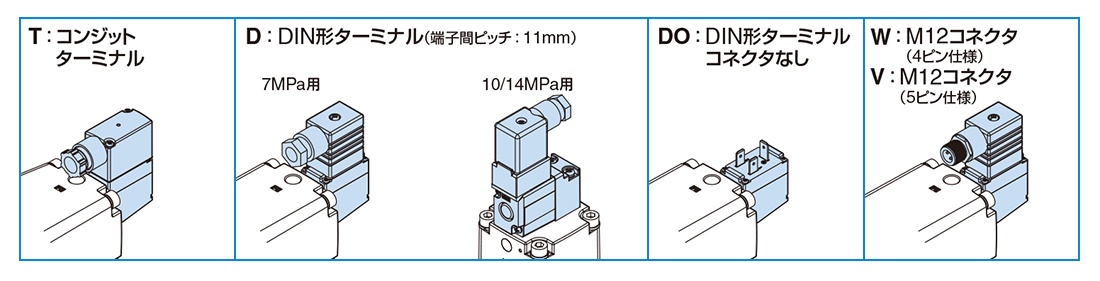

リード線取出方法

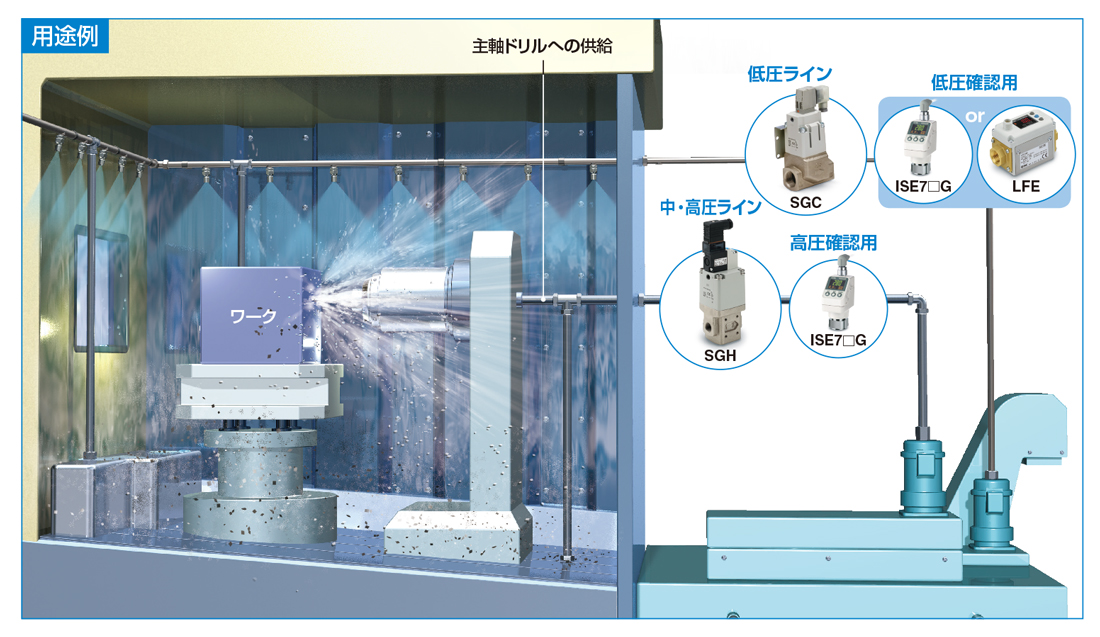

用途例

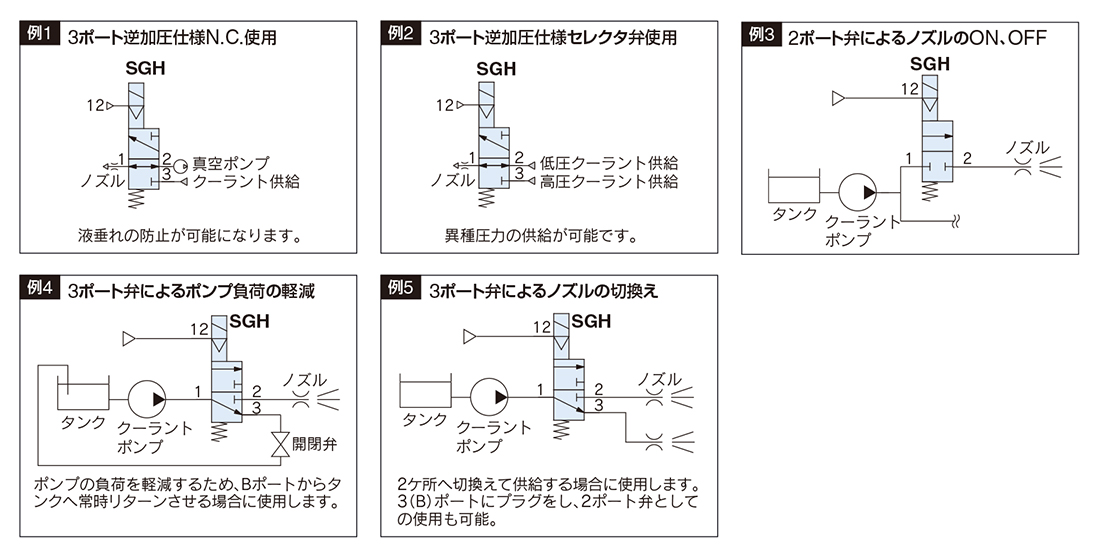

使用例
