ブローガン

ブローガン VMG

    ・SMCの [ブローガン]＋[Ｓカプラー]＋[コイルチューブ] ＋[パルスブロー
    　ユニット] でCO2排出量を60%削減
    ・パルスブローユニット付 [New]
    　繰り返し衝突する断続的なエアブローにより連続ブロー比 除去効率
    　35%向上

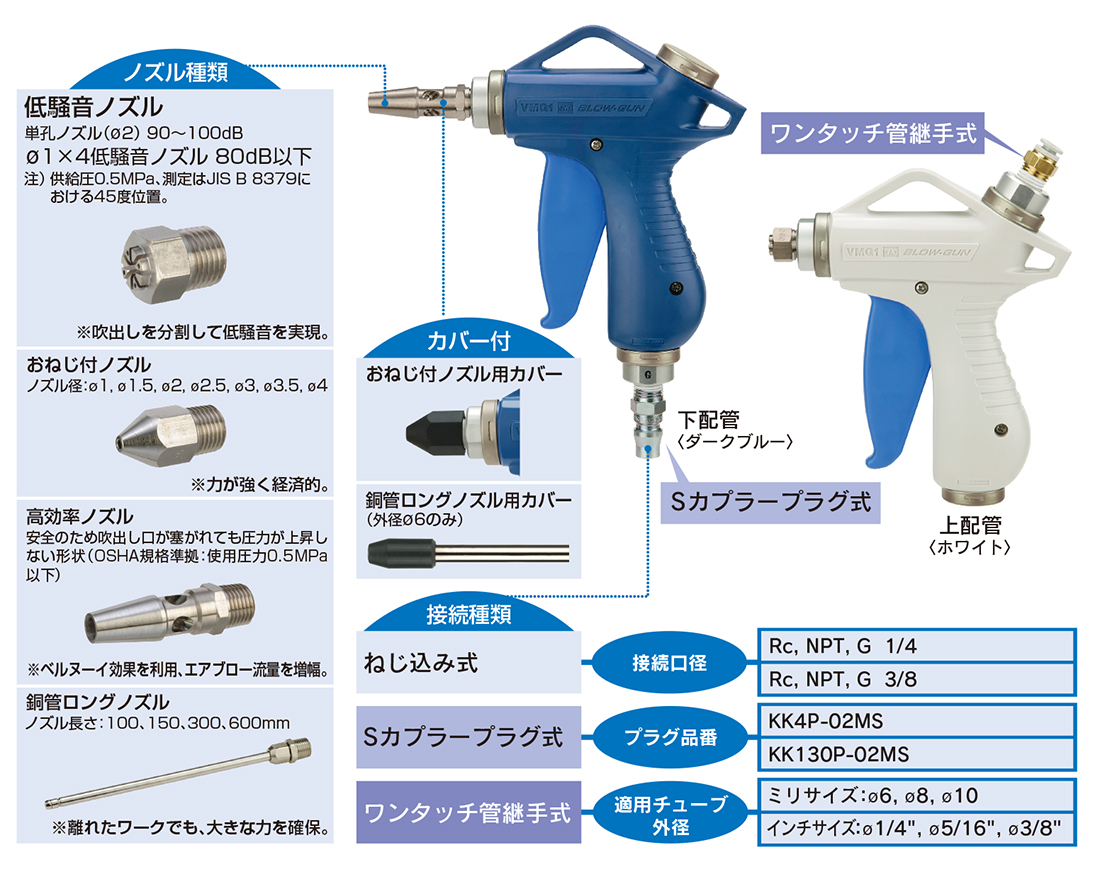

    ・適用ノズル：おねじ付ノズル（カバー付可）、銅管ロングノズル（カバー付
    　可）、低騒音ノズル、高効率ノズル、流量調整機能付ノズル
    ・接続種類：ねじ込み式、Sカプラープラグ式、ワンタッチ管継手式

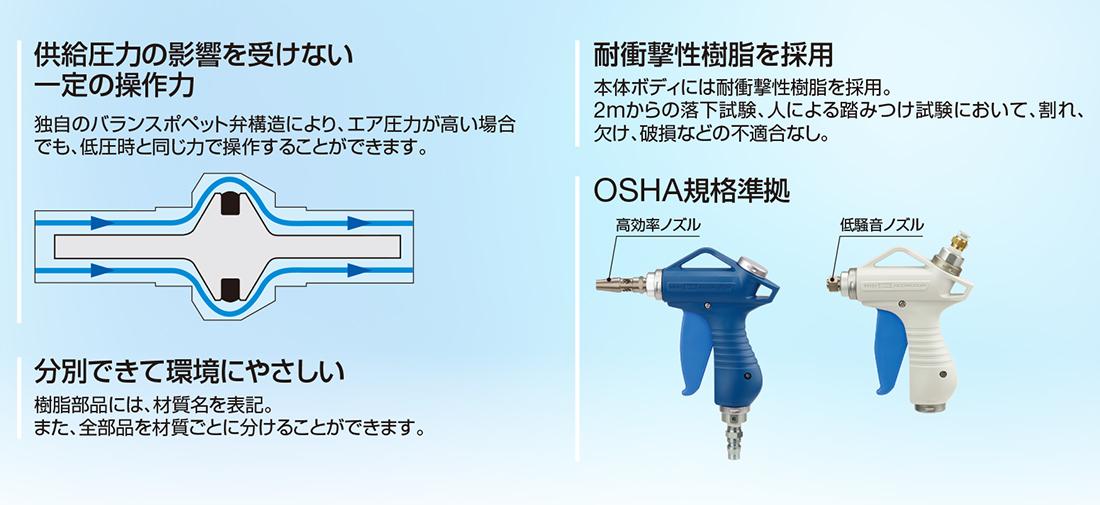

    ・供給圧力の影響を受けない一定の操作力
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ブローガン VMG
    取扱説明書
    シリーズ 検索結果を表示
    VMG検索結果を表示
    VMG-P
    パルスブローユニット付
安全上のご注意　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
シリーズ使用圧力範囲 （MPa）流量特性 （ノズルを外した状態)ノズル接続口径周波数調整範囲
VMG0～1.0C（dm3/s・bar）：6.0, b：0.25 （有効断面積30mm2)Rc1/4-
VMG-P
パルスブローユニット付		0.3～0.7MPaC（dm3/s・bar）：6.0, b：0.25 （有効断面積30mm2)Rc1/45～10Hz

製品特長

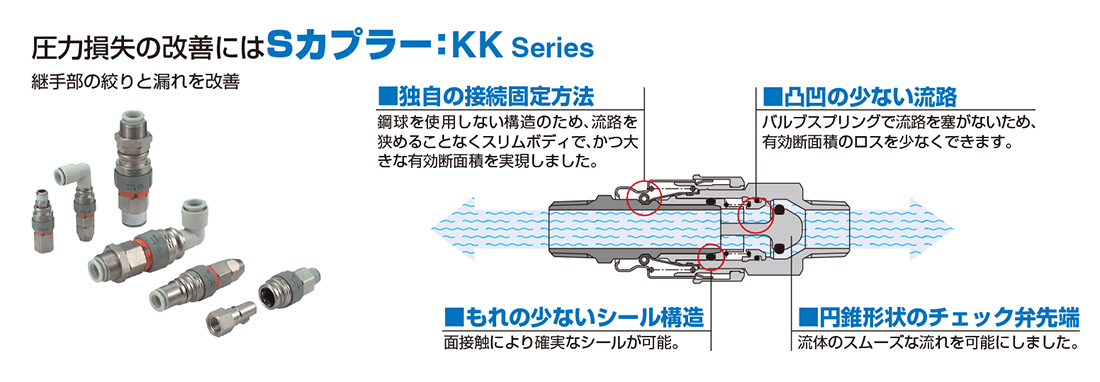

SMCの［ブローガン］＋［Ｓカプラー］＋［コイルチューブ］＋［パルスブローユニット］でCO2排出量を60%削減

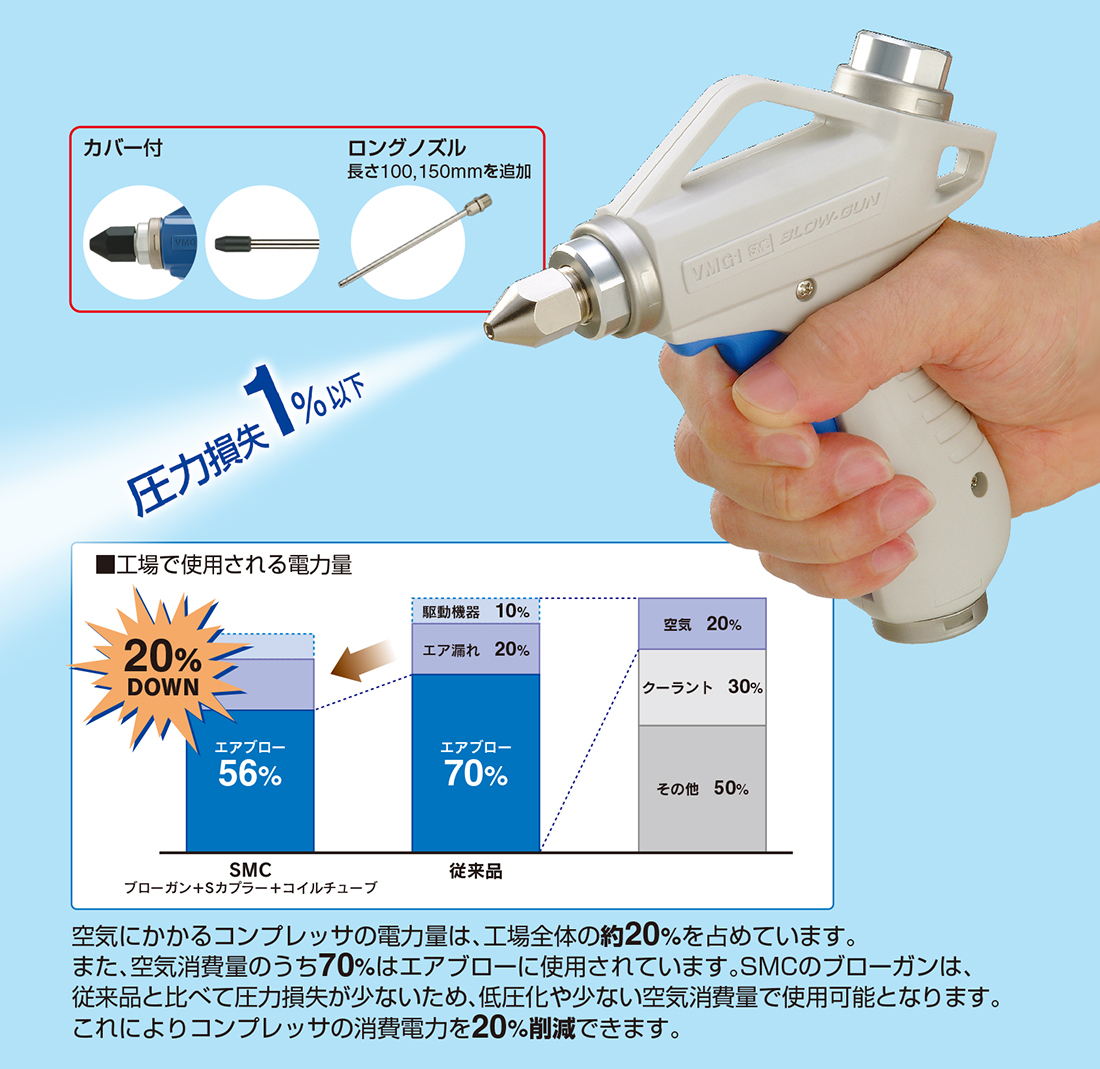

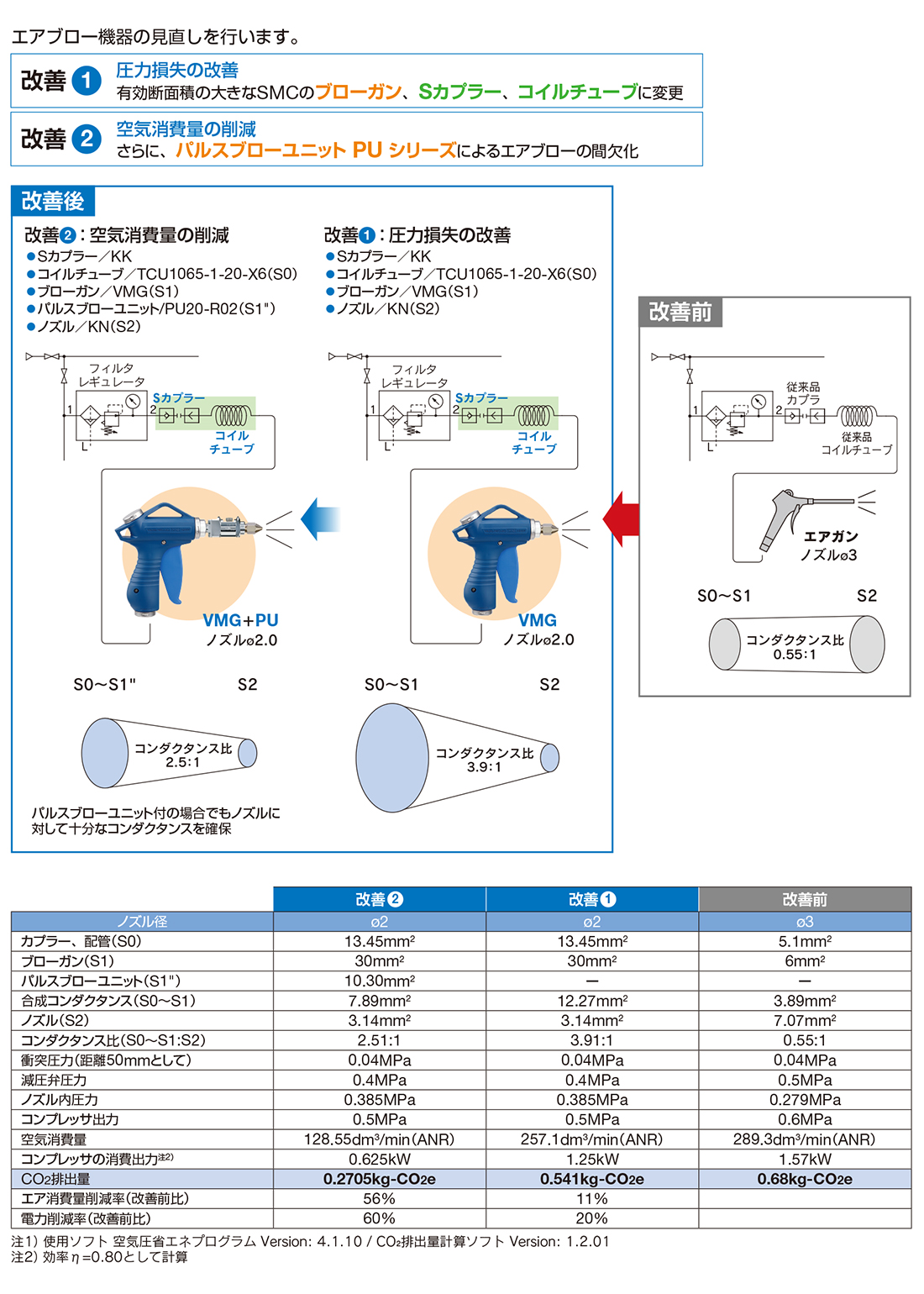

エアブローの省エネ改善例

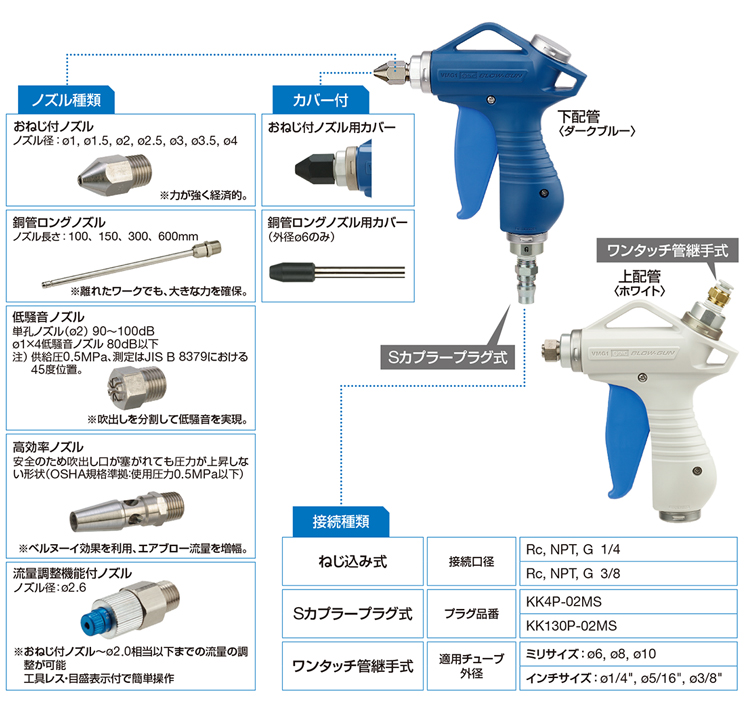

バリエーション

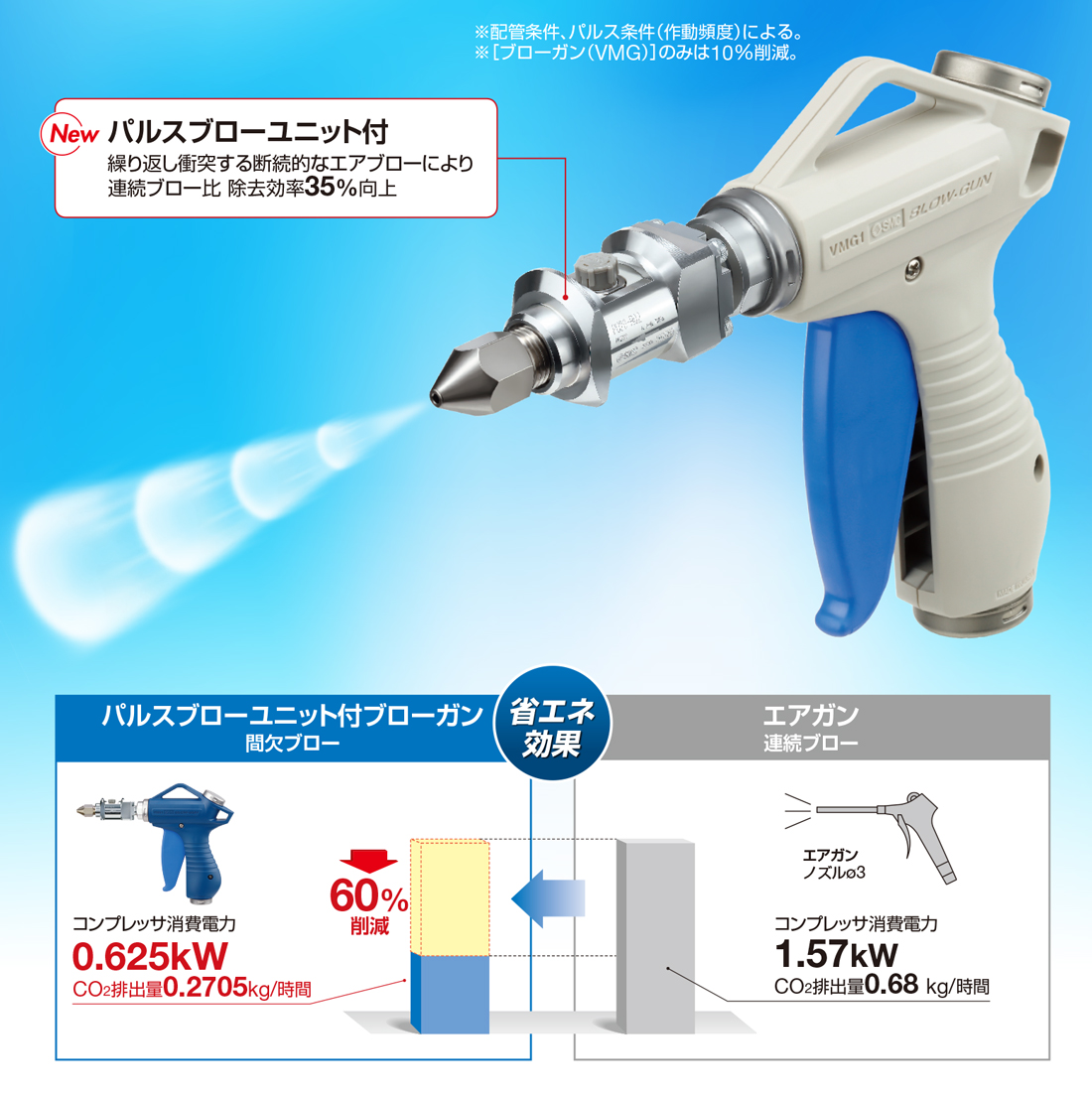

パルスブローユニット付／VMG1-P（VMG＋PU）

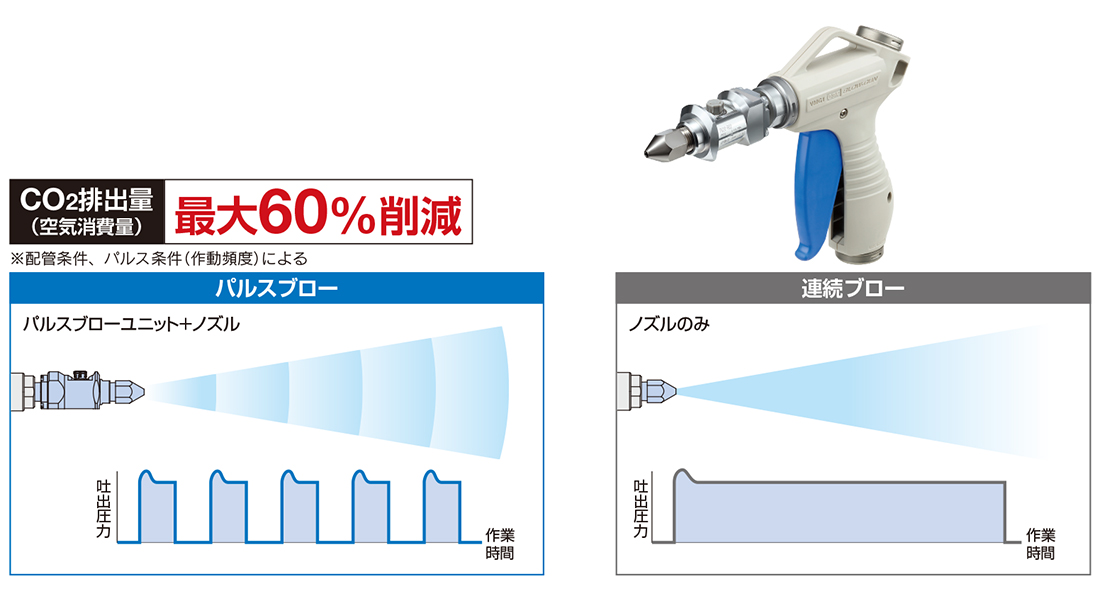

繰り返し衝突する断続的なエアブローにより、連続ブロー比 除去効率35%向上

作業性・安全性・環境性

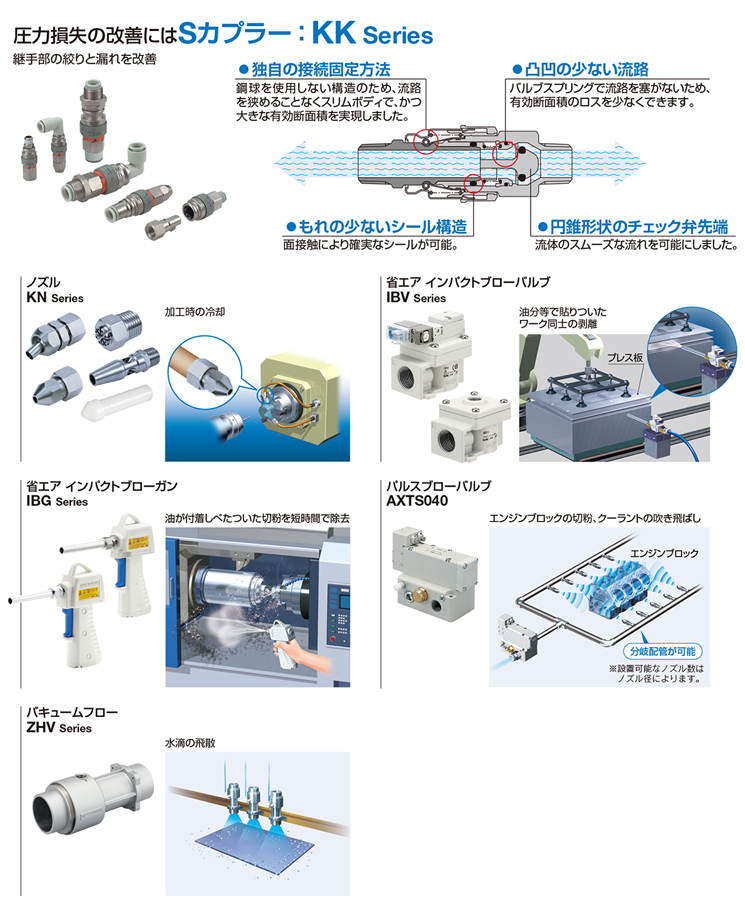

関連製品／ブロー用機器
