2・3ポートソレノイドバルブ／エアオペレートバルブ

直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□

    ・パイロット形／JSXD(N.O仕様)シリーズ追加 New
    ・直動形真空タイプ／JSX□□V シリーズ追加 New
    ・直動形蒸気タイプ／JSX□□S シリーズ追加 New
    ・直動形高圧タイプ／JSX□□H シリーズ追加 New
    ・ステンレス製コイルカバーを採用し、耐環境性能向上
    　【保護構造IP67/NEMA4X※】※DIN形ターミナルはIP65
    ・省スペース
    　小型：バルブ容積 25% 削減（従来比）
    　軽量：30% 削減（従来比）
    ・省エネ
    　コイルの力10％向上（従来比）、消費電力14％削減（従来比）
    ・リード線 360°取出し可能
    ・屋外環境での耐候性向上
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項　機器選定・流量特性　バリエーション/選定手順/一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズタイプ弁形式管接続口径オリフィス径（mmφ）
JSX直動形N.C.1/8，1/4，3/81.6～7.1
JSX□□U直動形
大流量/省電力タイプ		N.C.1/8，1/4，3/82.4～7.1
JSX□□V直動形真空タイプN.C.1/8，1/4，3/81.6～7.1
JSX□□H直動形高圧タイプN.C.1/4，3/83.2
JSX□□S直動形蒸気タイプN.C.1/4，3/85.6，7.1
JSXM直動形モジュラ取付形N.C.1/8，1/4，3/8，1/23.2，4
JSXDパイロット形N.C.1/4，3/8，1/2，3/8，1/2，3/4，1，
1 1/4，32A，1 1/2，40A，2，50A		10～50
JSXZ差圧ゼロパイロット形N.C.1/4，3/8，1/2，3/8，1/2，3/4，110～25

製品特長

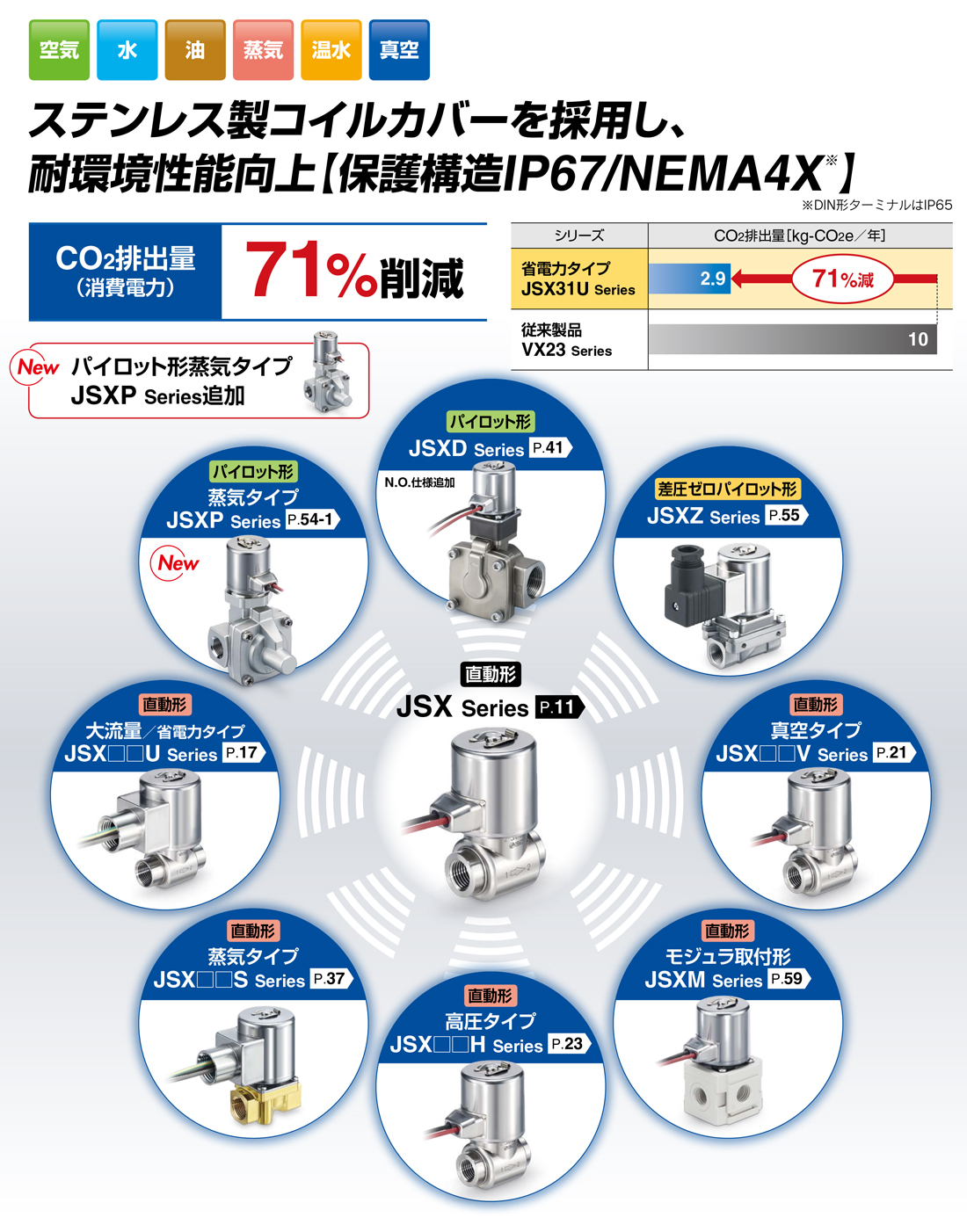

ステンレス製コイルカバーを採用し、耐環境性能向上【保護構造IP67/NEMA4X※】

※DIN形ターミナルはIP65

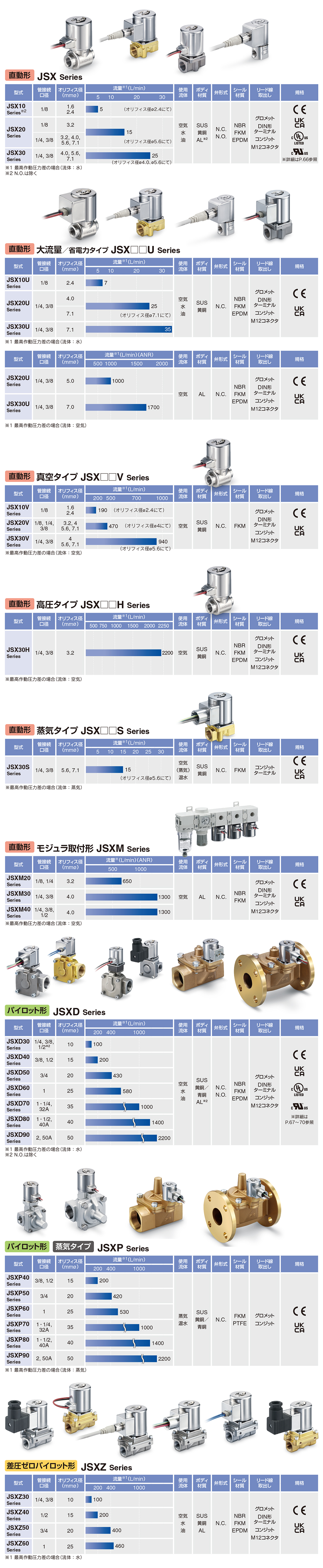

シリーズバリエーション

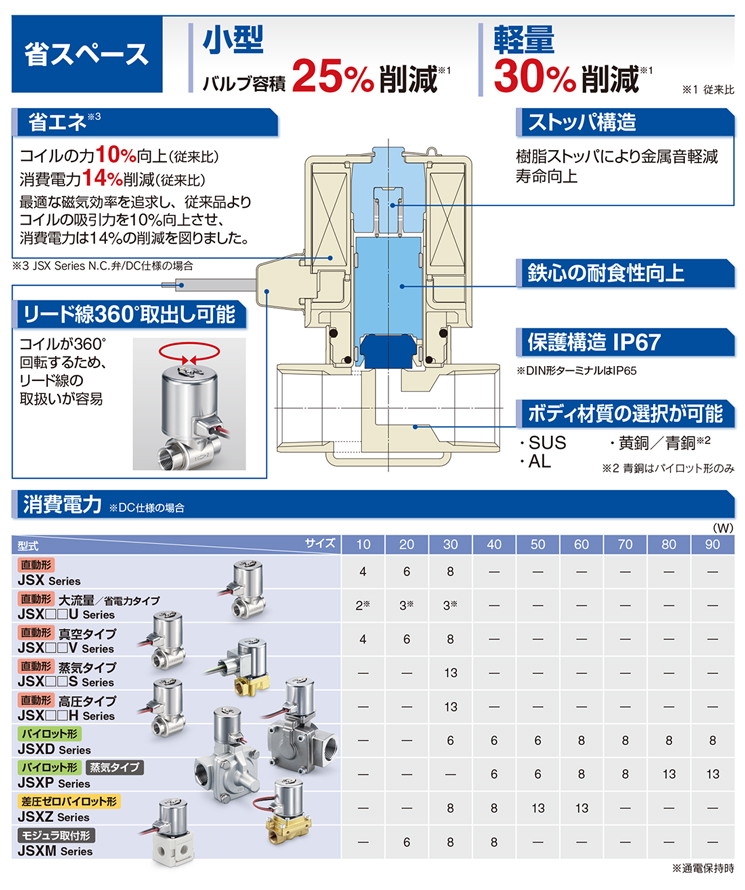

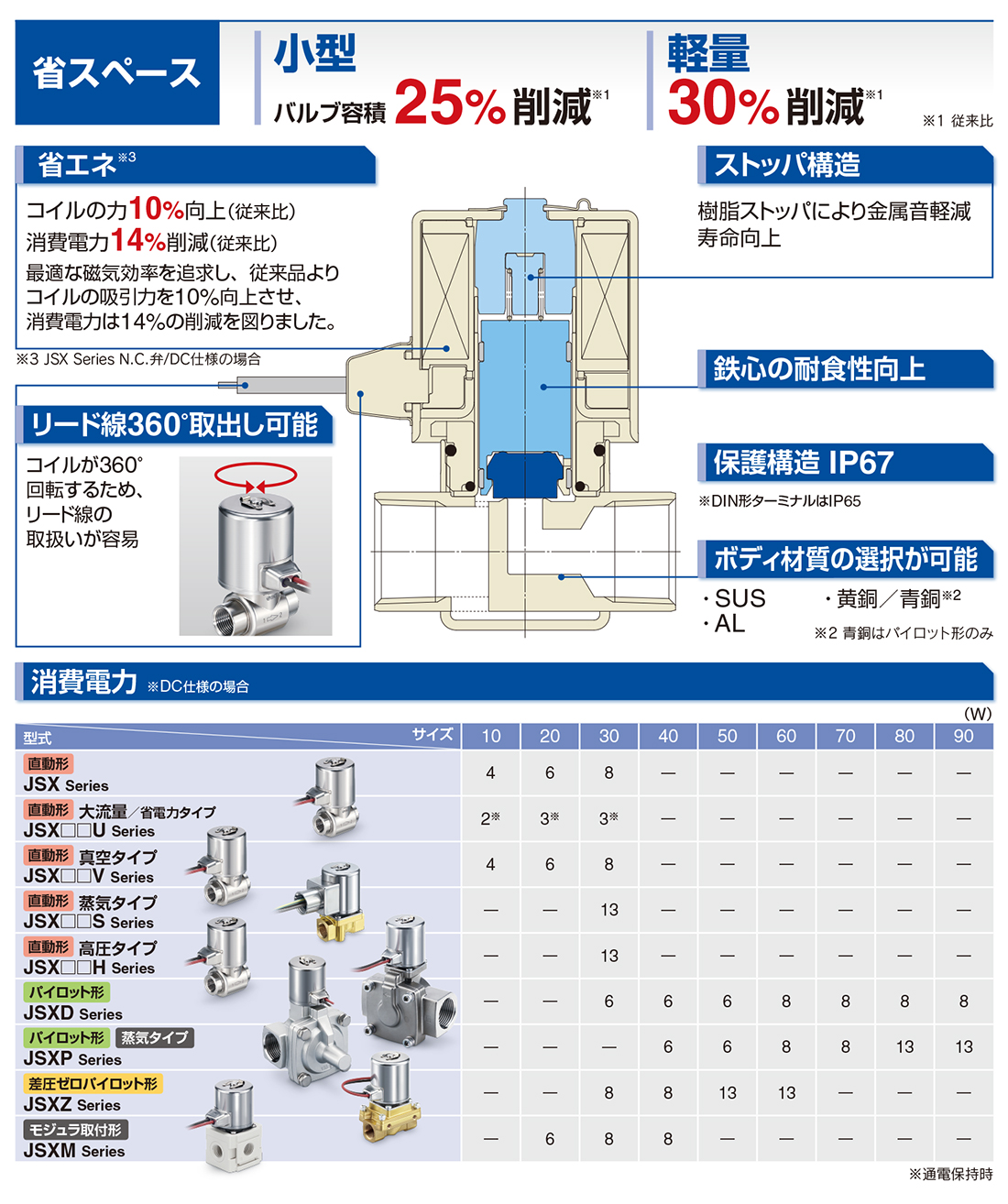

省スペース 小型：バルブ容積 25% 削減(従来比)、軽量：30% 削減(従来比)

全波整流器タイプ（AC仕様：絶縁種別 B種）

  • ・耐久性向上

    　特殊構造により寿命向上（従来クマトリコイル比較）


    ・うなり音低減

    　全波整流によってDC化することにより、うなり音を低減


    ・皮相電力低減　※B種／N.C.弁の場合（従来比）

    　9.5VA → 8VA （JSX20/JSXD60, 70シリーズ）
    　12VA → 9.5VA（JSX30/JSXD80, 90シリーズ）

  • ・OFF応答性向上

    　特殊構造により油など粘性の高い流体で
    　使用時のOFF応答性を向上


    ・静音構造

    　特殊構造により作動時の金属音を低減

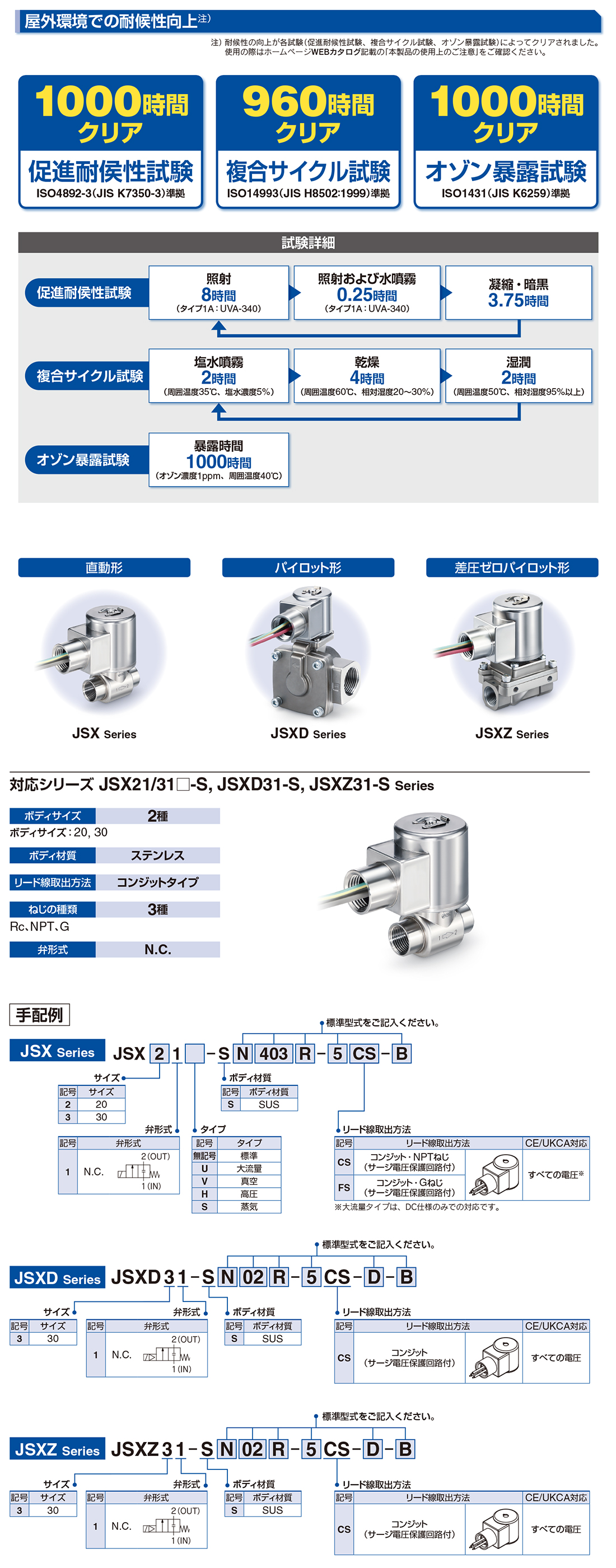

屋外環境での耐候性向上

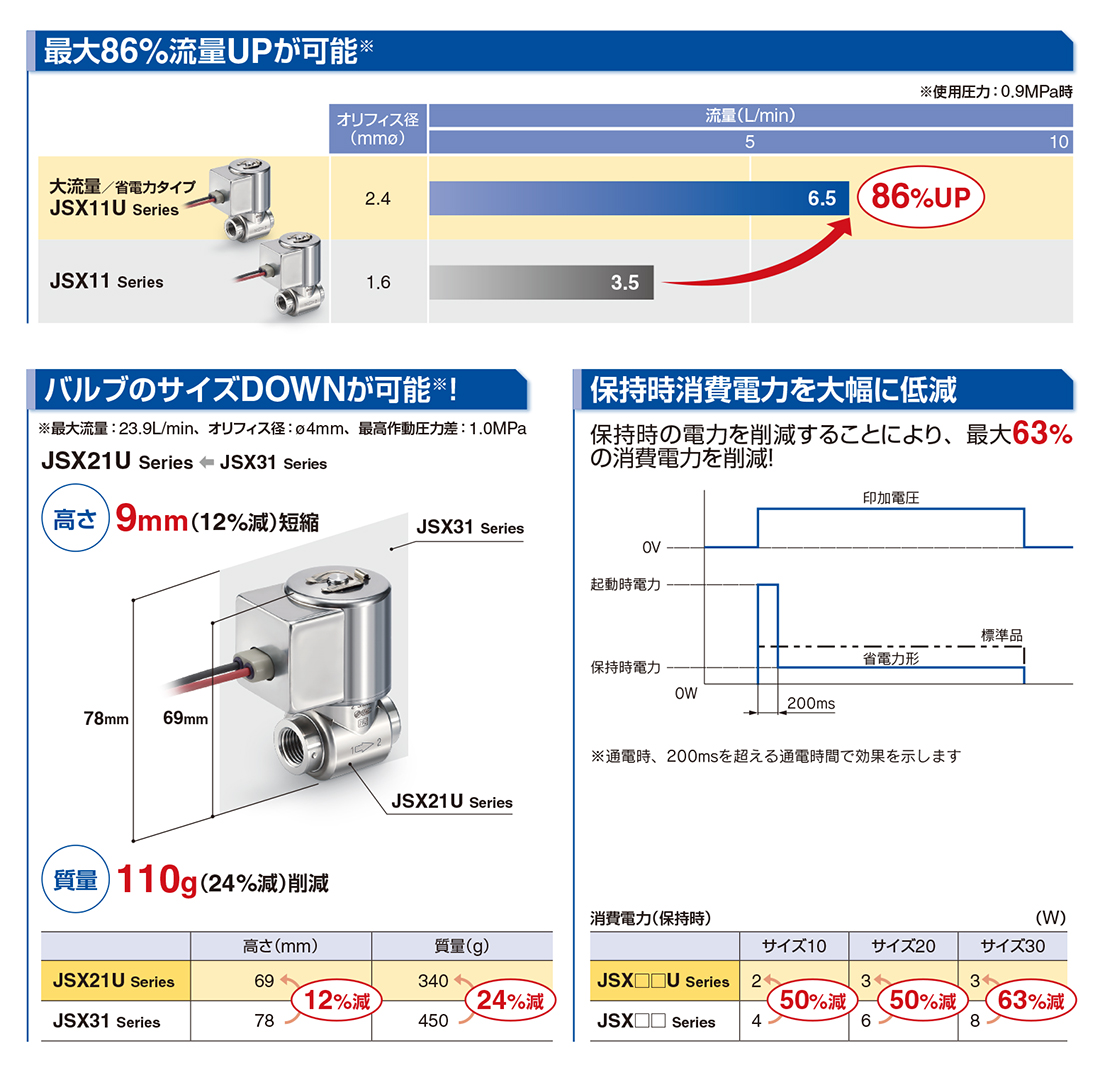

大流量／省電力タイプ　2ポートソレノイドバルブ JSX□□U Series

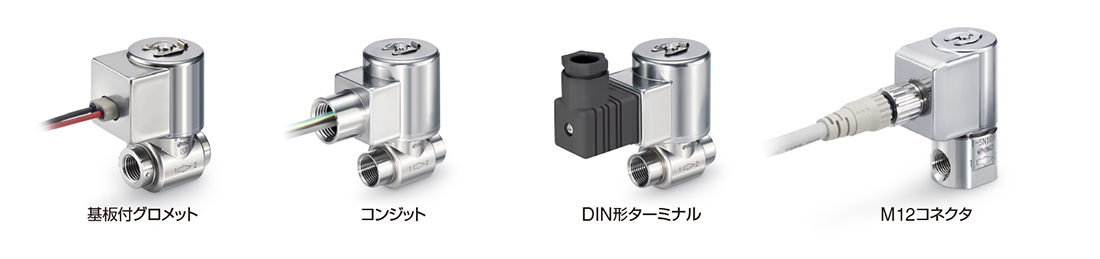

リード線取出方法

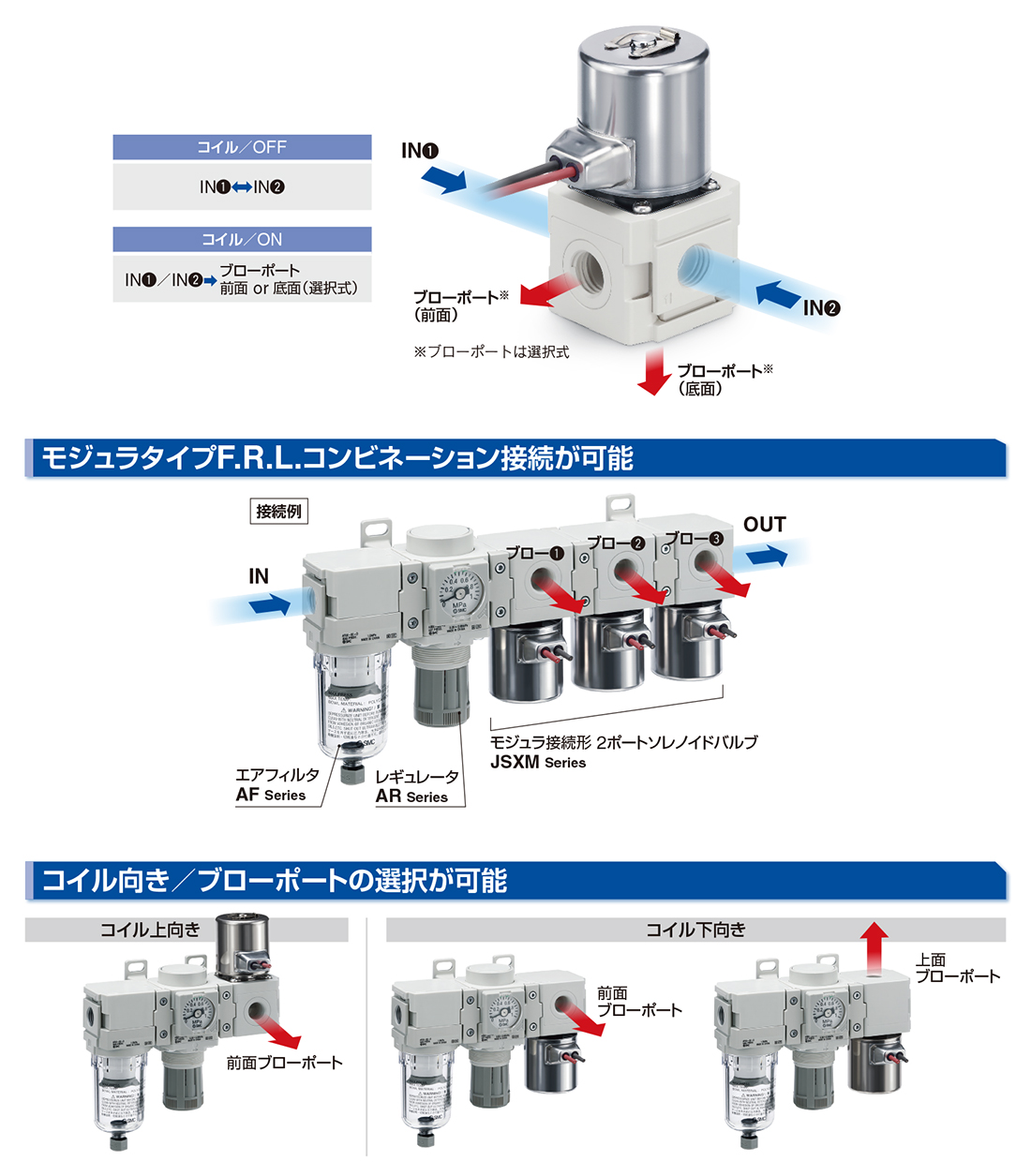

モジュラ取付形2ポートソレノイドバルブ JSXM Series

　　　　　　詳細はこちら



簡易特注システム

　　　　　　詳細はこちら
