静电消除器 静电对策元件 » 喷嘴型/静电消除器IZN10系列 - 规格・外形尺寸图
|规格
| 静电消除器型号 | IZN10E-□（NPN规格） | IZN10E-□P（NPN规格） | |
|---|---|---|---|
| 离子产生方式 | 电晕放电式 | ||
| 电压施加方式 | 高频AC方式 | ||
| 施加电压注1） | 2.5kVAC | ||
| 偏置电压 电离平衡注2） |
节能喷嘴 | ±10V | |
| 大流量喷嘴 | ±15V | ||
| 吹扫空气 | 使用流体 | 空气（洁净干燥空气） | |
| 使用压力注3）注4） | 0.05MPa～0.7MPa | ||
| 接管口径 | φ6・φ1/4英寸 | ||
| 电源电压 | DC24V±10％ | ||
| 消耗电流 | 80mA以下 | ||
| 输入信号 | 放电停止信号 | 连接0V
电压范围：DC5V以下 消耗电流：5mA以下 |
连接+24V
电压范围：DC19V～电源电压 消耗电流：5mA以下 |
| 复位信号 | |||
| 外部开关信号1 | |||
| 外部开关信号2 | |||
| 输出信号 | 放电信号 | 最大负载电流：40mA 残留电压：1V以下（负载电流40mA时時） 最大施加电压：DC26.4V |
最大负载电流：40mA 残留电压：1V以下（负载电流40mA时） |
| 异常信号 | |||
| 维护信号 | |||
| 有效除静电范围 | 20～500mm | ||
| 环境温度（使用时・存放时） | 0～55℃ | ||
| 环境湿度（使用时・存放时） | 35～65％RH（无结露） | ||
| 材质 | 壳体 | ABS・不锈钢 | |
| 喷嘴 | 不锈钢 | ||
| 电磁针 | 钨 | ||
| 耐冲击 | 100m/s2 | ||
| 本体重量 | 节能喷嘴 | 70g | |
| 大流量喷嘴 | 70g | ||
| 配管用内螺纹 | 75g | ||
| 托盘重量 | L型托架 | 30g | |
| 摇摆型托架 | 40g | ||
| DIN导轨安装托架（単体） | 40g | ||
| 适用规格 ／指令 | CE UL, CSA RoHS | ||
注1）1000MΩ、5pF探针时的测定值。
注2）以按照美国ANSI规格（ANSI/ESD、STM3.1-2006）而制定 的带电板（尺寸：150×150mm、静电容量：20pF）为对象，带电板和静电消除器间
带电板和静电消除器间的距离100mm、吹扫空气0.3MPa（节能喷嘴）/0.1MPa（大流量喷嘴）时的测定值。
注3）若无辅助吹气则无法除静电。喷嘴内部的臭氧浓度有可能上升，还可能对本产品、周边元件造成不良影响、
因此离子产生时必须进行辅助吹气。
注4）若需要在本产品在工作时暂时停止辅助吹气，为了避免喷嘴内部的臭氧浓度上升
请将放电停止信号的输入设为OFF，停止放电。
注5）使用IZN10E-11（配管用内螺纹）时，请参考样本中的注意事项。
|外形尺寸图

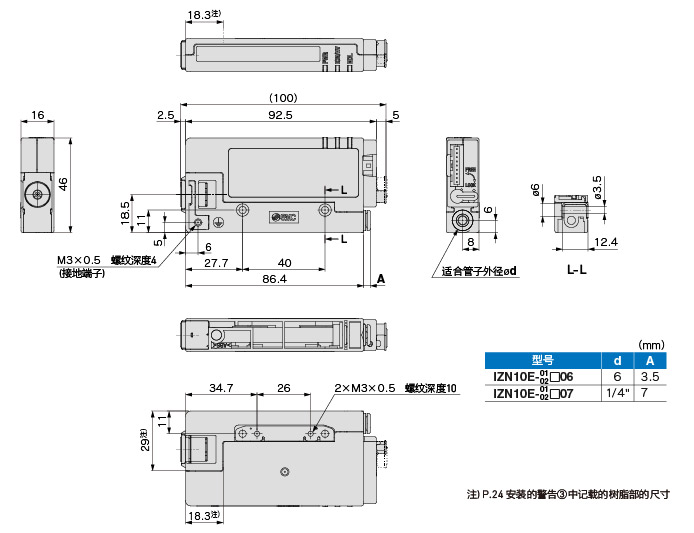

节能喷嘴／IZN10E-01□（06,07） 大流量喷嘴／IZN10E-02□（06,07）

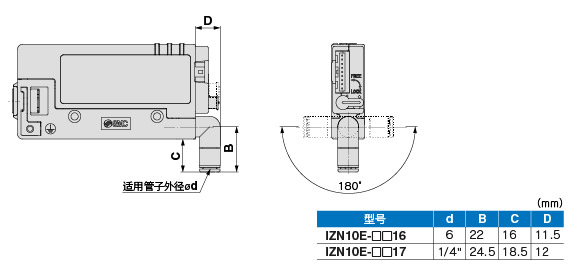

快换管接头 弯头型／ IZN10E-□□（16,17）

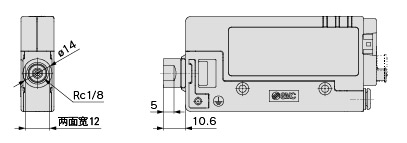

配管用内螺纹（Rc1/8）／ IZN10E-11□□
