製品選定ガイド

製品情報 »  製品選定ガイド »  アクチュエータ »  ガイド付：シャフトガイド・クロスローラ/リニアガイド

製品選定ガイドアクチュエータ

ガイド付：シャフトガイド・クロスローラ/リニアガイド

シリーズ名をクリックすると詳細ページが表示されます。

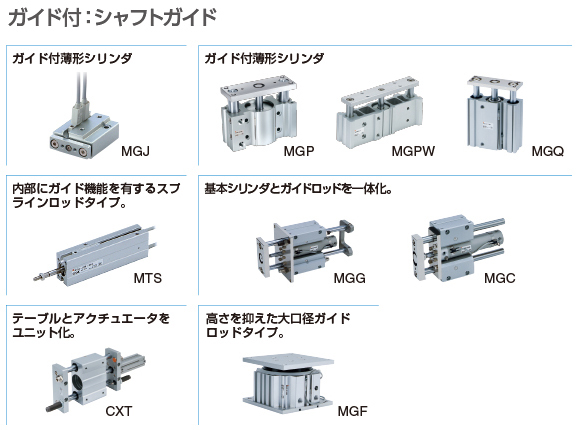

シャフトガイド

シャフトガイド
詳細はこちら
型式 チューブ内径(mm)チューブ
内径(mm)
MGJ 6,10
MGP 12,16,20,25,32,40,50,63,80,100
MGPK 12,16,20,25,32,40,50
MGPW 20,25,32,40,50,63
MGQ 12,16,20,25,32,40,50,63,80,100
MTS 8,12,16,20,25,32,40
MGG 20,25,32,40,50,63,80,100
MGC 20,25,32,40,50
CXT 12,16,20,25,32,40
MGF 40,63,100

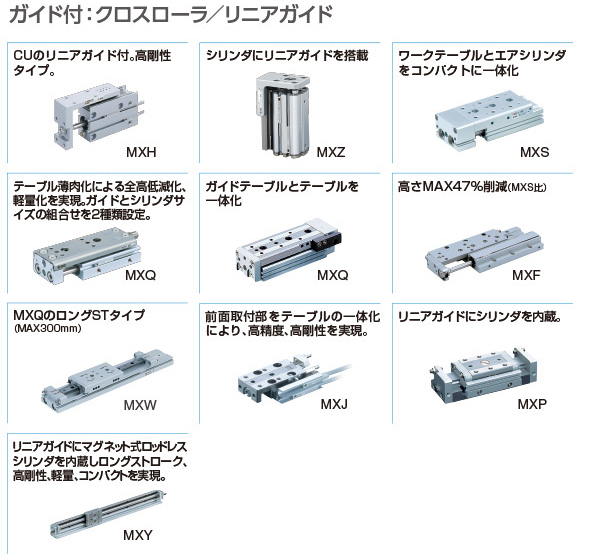

クロスローラ/
リニアガイド

クロスローラ/リニアガイド
詳細はこちら
MXH2 6,10,16,20
MXH 6,10,16,20
MXZ 12,16,20,25
MXS 6,8,12,16,20,25
MXQ 6,8,12,16,20,25
MXF 8,12,16,20
MXW 8,12,16,20,25
MXJ 4,6,8
MXJ 12,16
MXP 6,8,10,12,16
MXY 6,8,12

チューブ内径
(mm)

チューブ
内径
(mm)

 最大ストローク(mm)※
シャフトガイド付 リニアガイド付
4 - 10
6 50 200
8 - 300
10 75 -
12 250 400
16 200
20 400 250
25 500 300
32 600 -
40 800 -
50 1000 -
63 1100 -
80 1200 -
100 1300 -

※ 機種により最大ストロークは異なります。
