製品選定ガイド

製品情報 »  製品選定ガイド »  アクチュエータ »  エアチャック：平行開閉・支点開閉

製品選定ガイドアクチュエータ

エアチャック：平行開閉・支点開閉

シリーズ名をクリックすると詳細ページが表示されます。

　　　　　　　　　　　　

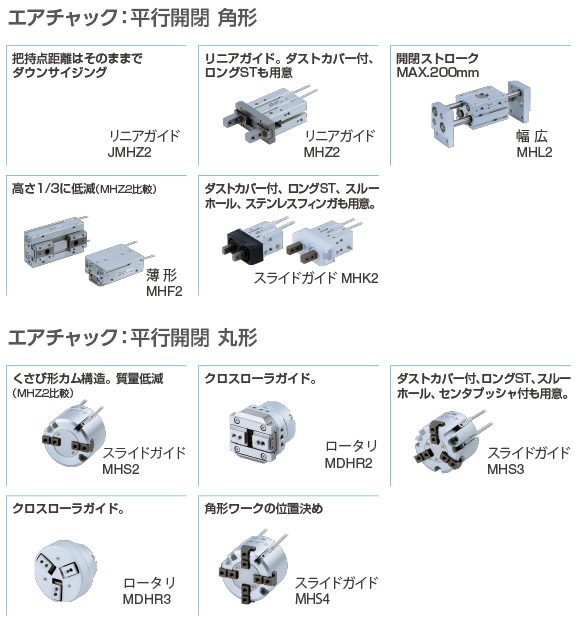

平行開閉 型式 サイズ
外径把持力（0.5MPa時）N
6 7 8 10 12 15 16 20 25 30 32 40 50 63 80 100 125

角形

角形
詳細はこちら
2爪 JMHZ2 7.8 17.5 32.7 54.2
MHZ2 3.3 11 34 42 65 158 254
MHL2 14 45 74 131 228 396
MHF2 19 48 90 141
MHK2 15 31 46 80
RMHZ2 54.2
RMHF2 90

丸型

丸型
詳細はこちら
2爪 MHS2 21 37 63 111 177 280 502
MDHR2 12 24 33 58
3爪 MHS3 14 25 42 74 118 187 335 500 750 1270
MDHR3 7 13
RMHS3 118
4爪 MHS4 10 19 31 55 88 140 251

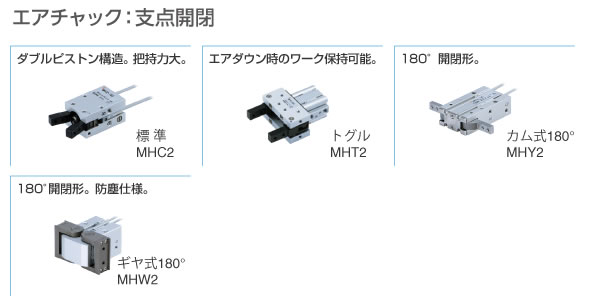

支点開閉 型式 外形把持モーメント（0.5MPa時）N・m
6 7 8 10 12 15 16 20 25 30 32 40 50 63 80 100 125

角形

角形
詳細はこちら
2爪 MHC2 0.038 0.017 0.1 0.39 0.7 1.36
MHT2 12.4 36 63 106
MHY2 0.16 0.54 1.1 2.28
MHW2 0.3 0.73 1.61 3.7 8.27
平行開閉

角形

角形
詳細はこちら
2爪 MHZ2

サイズ

外径把持力
（0.5MPa時）N

 6 3.3
10 11
16 34
20 42
25 65
32 158
40 254
MHL2-Z

サイズ

外径把持力
（0.5MPa時）N

 10 14
16 45
20 74
25 131
MHL2

サイズ

外径把持力
（0.5MPa時）N

 10 14
16 45
20 74
25 131
32 228
40 396
MHF2

サイズ

外径把持力
（0.5MPa時）N

 8 19
12 48
16 90
20 141
MHK2

サイズ

外径把持力
（0.5MPa時）N

 12 15
16 31
20 46
25 80

丸型

丸型
詳細はこちら
2爪 MHS2

サイズ

外径把持力
（0.5MPa時）N

 32 111
40 177
50 280
63 502
MHR2

サイズ

外径把持力
（0.5MPa時）N

 10 12
15 24
20 33
3爪 MHS3

サイズ

外径把持力
（0.5MPa時）N

 16 14
20 25
25 42
32 74
40 118
50 187
63 335
80 500
100 750
125 1270
MHR3

サイズ

外径把持力
（0.5MPa時）N

 10 7
16 13
4爪 MHS4

サイズ

外径把持力
（0.5MPa時）N

 16 10
20 19
25 31
32 55
40 88
50 140
63 251
支点開閉

角形

角形
詳細はこちら
 2爪 MHC2

外形把持モーメント
（0.5MPa時）N.m

6 0.038
7 0.017
10 0.1
16 0.39
20 0.7
25 1.36
MHT2

外形把持モーメント
（0.5MPa時）N.m

32 12.4
40 36
50 63
63 106
MHY2

外形把持モーメント
（0.5MPa時）N.m

10 0.16
16 0.54
20 1.1
25 2.28
MHW2

外形把持モーメント
（0.5MPa時）N.m

20 0.3
25 0.73
32 1.61
40 3.7
50 8.27
