製品選定ガイドアクチュエータ

ロッド先端金具

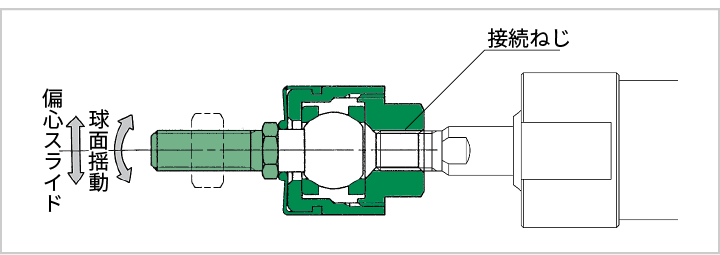

フローティングジョイント

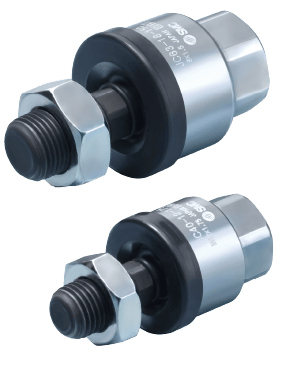

• ●おねじ、めねじ用／JC（軽量タイプ）

  エアシリンダJCMシリーズと組み合わせることでよりコンパクト、軽量化が可能。

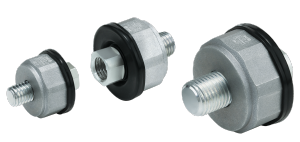

  ●おねじ用／JC（軽量タイプ）



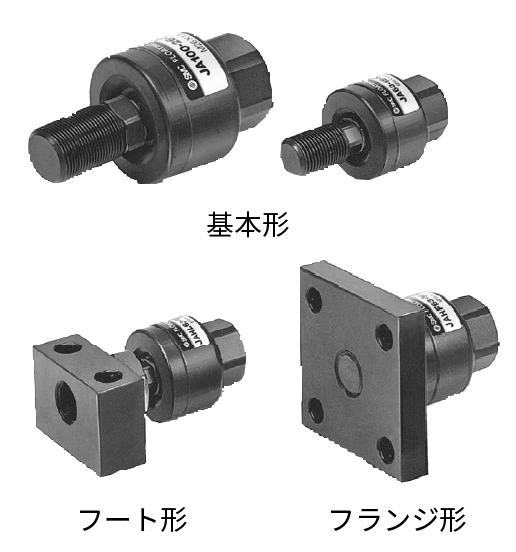

  ●おねじ用／JA

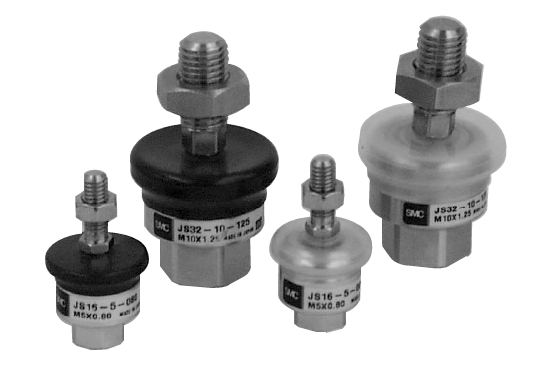

  ●おねじ用／JS（ステンレス）

  • SUS304（外観部）　
  • ダストカバー フッ素ゴム／シリコンゴム



• ねじ径	チューブ内径※	JC	JA	JS	JT
  M3×0.5	6	―	●	―	―
  M4×0.7	10	―	●	●	―
  M5×0.8	10,15,16	―	●	●	―
  M6×1	15,16	―	●	―	―
  M8×1	20	―	●	―	―
  M8×1.25		●	●	●	●
  M10×1	32	―	●	―	―
  M10×1.25	25,32	●	●	●	●
  M10×1.5	25	―	●	―	―
  M12×1.25	32,40	―	●	―	―
  M12×1.5	40	―	●	―	―
  M12×1.75	32,40	―	●	―	―
  M14×1.5	40	●	●	●	●
  M16×1.5	50	―	●	―	―
  M16×2	50,63	―	●	―	―
  M18×1.5		●	●	●	―
  M20×2.5	80	―	●	―	―
  M22×1.5		―	●	―	―
  M24×3	100	―	●	―	―
  M26×1.5		―	●	―	―
  M27×1.5		―	●	―	―
  M27×2	125	―	●	―	―
  M30×1.5	125,140	―	●	―	―
  M33×2	160	―	●	―	―
  M36×1.5	160	―	●	―	―

  ※適用シリンダのチューブ内径の目安です。機種によりロッド先端ねじ径は異なります。

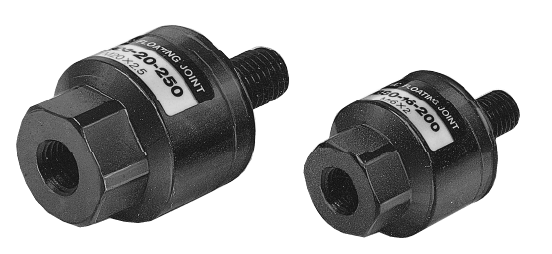

• ●めねじ用（薄形シリンダ用）／JB



• ねじ径	チューブ内径※
  M3×0.5	12
  M4×0.7	16
  M5×0.8	20
  M6×1	25
  M8×1.25	32,40
  M10×1.5	50,63
  M16×2	80
  M20×2.5	100
  M22×2.5	125,140
  M24×3	160

  ※適用シリンダのチューブ内径の目安です。機種によりロッド先端ねじ径は異なります。

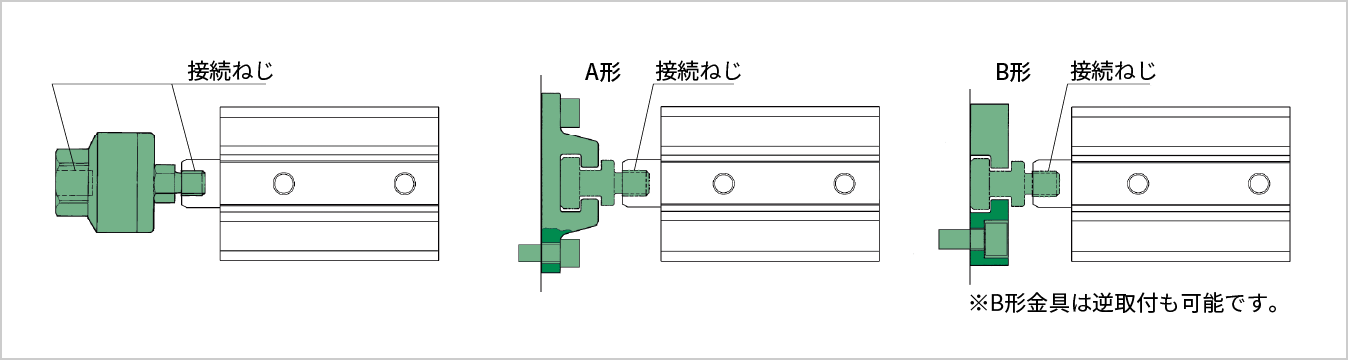

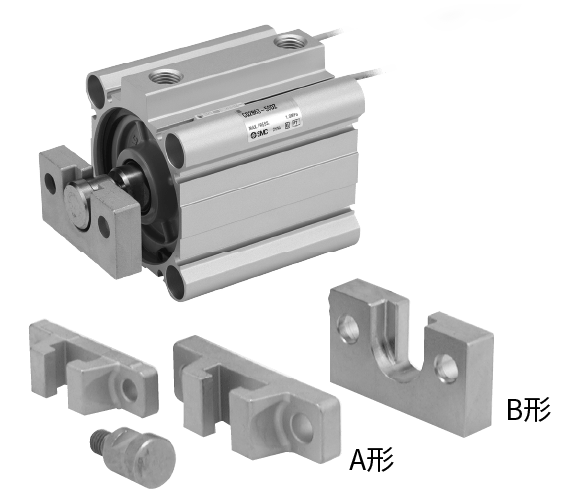

• ●簡易ジョイント（薄形シリンダ用）


•

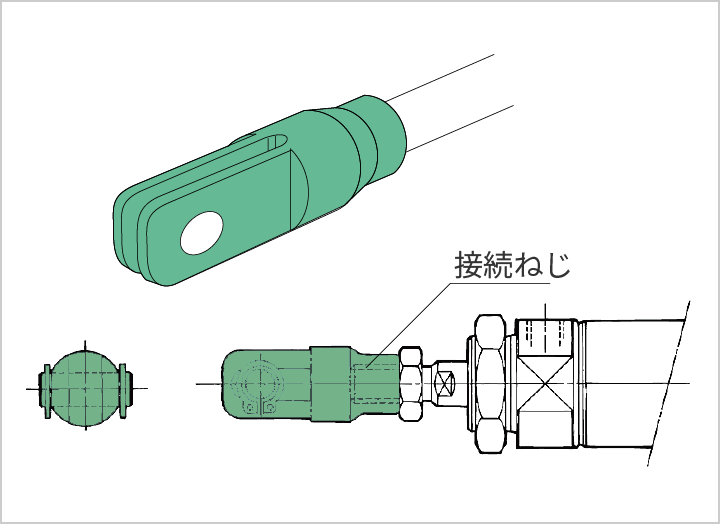

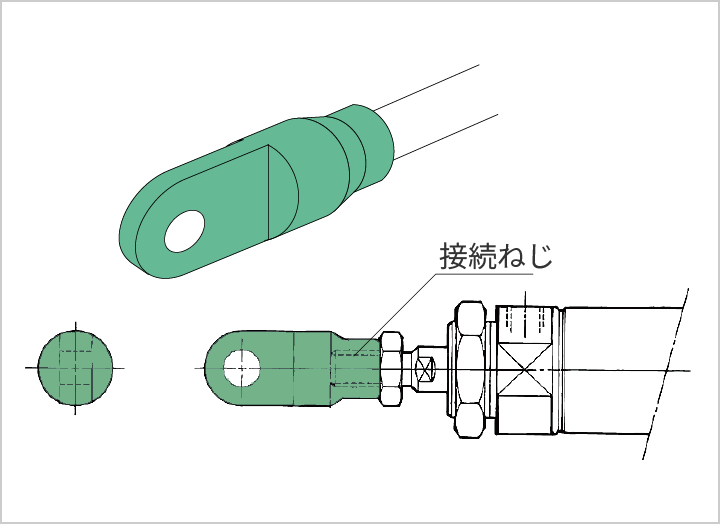

ナックルジョイント

• ●一山



  ●二山



• ねじ径	チューブ内径※	適用ピン径 ø※
  M3×0.5	6	―
  M4×0.7	10	3.3
  M5×0.8	10,15,16	5
  M6×1	15,16	―
  M8×1.25	20	8
  M10×1.25	25,32	10
  M14×1.5	40	10
  M18×1.5	50,63	14
  M22×1.5	80	18
  M26×1.5	100	22
  M30×1.5	125,140	25,28
  M36×1.5	160	32
  M40×1.5	180	40
  M45×1.5	200	40
  M56×2	250	50
  M64×2	300	63

  ※適用シリンダのチューブ内径の目安です。機種によりロッド先端ねじ径および適用ピン径は異なります。
