製品選定ガイドアクチュエータ

ロッドレス：マグネット式・メカジョイント式

ロッドレスシリンダ
基本特性資料

シリーズ名をクリックすると詳細ページが表示されます。

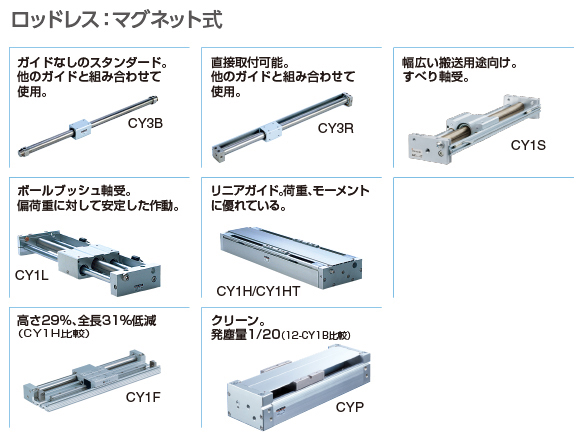

マグネット式詳細はこちら	型式	チューブ内径(mm)チューブ内径(mm)
	CY3B	6,10,15,20,25,32,40,50,63
	CY3R	6,10,15,20,25,32,40,50,63
	CY3B-Z	6,10,15,20,25,32,40,50,63
	CY1S	6,10,15,20,25,32,40
	CY1L	6,10,15,20,25,32,40
	CY1H	10,15,20,25
	CY1HT	25,32
	CY1F	10,15,25
	CYP	15,32

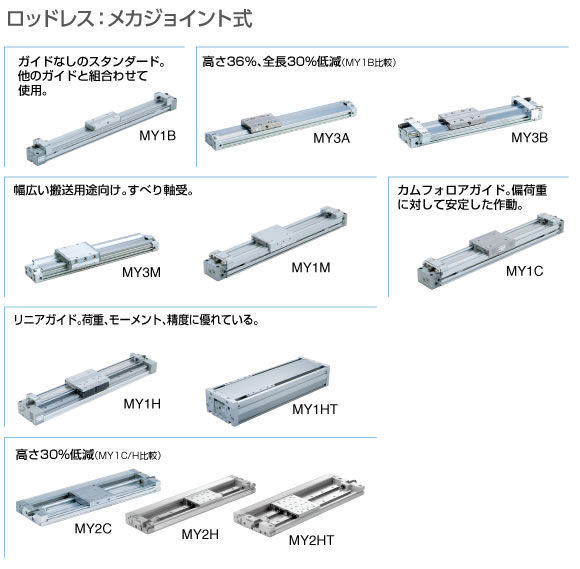

メカジョイント式詳細はこちら	MY1B	10,16,20,25,32,40,50,63,80,100
	MY3A	16,20,25,32,40,50,63
	MY3B	16,20,25,32,40,50,63
	MY3M	16,25,40,63
	MY1M	16,20,25,32,40,50,63
	MY1C	16,20,25,32,40,50,63
	MY1H	10,16,20,25,32,40
	MY1HT	50,63
	MY2C	16,25,40
	MY2H	16,25,40
	MY2HT	16,25,40

チューブ内径 (mm) チューブ内径 (mm)	最大ストローク(mm)※1
	ロッドレス
	マグネット式※2	メカジョイント式※3
6	300	-
10	500	3000
15/16	1000	3000
20	1500	5000
25	3000
32	3000
40	3000
50	5000
63	5000
80	-
100	-

※1 機種により最大ストロークは異なります。
※2 マグネット式の最大ストロークは、CY3Bの場合を示す。
※3 メガジョイント式の最大ストロークは、MY1Bの場合を示す。
