製品選定ガイドアクチュエータ

ガイド付シリンダ基本特性

搭載するガイドの種類による、アクチュエータの性能比較について下記に示す。

下記数値は選定の際の目安とお考えください。機種、チューブ内径等により異なる場合があります。詳細は各アクチュエータのカタログでご確認ください。

1.精度

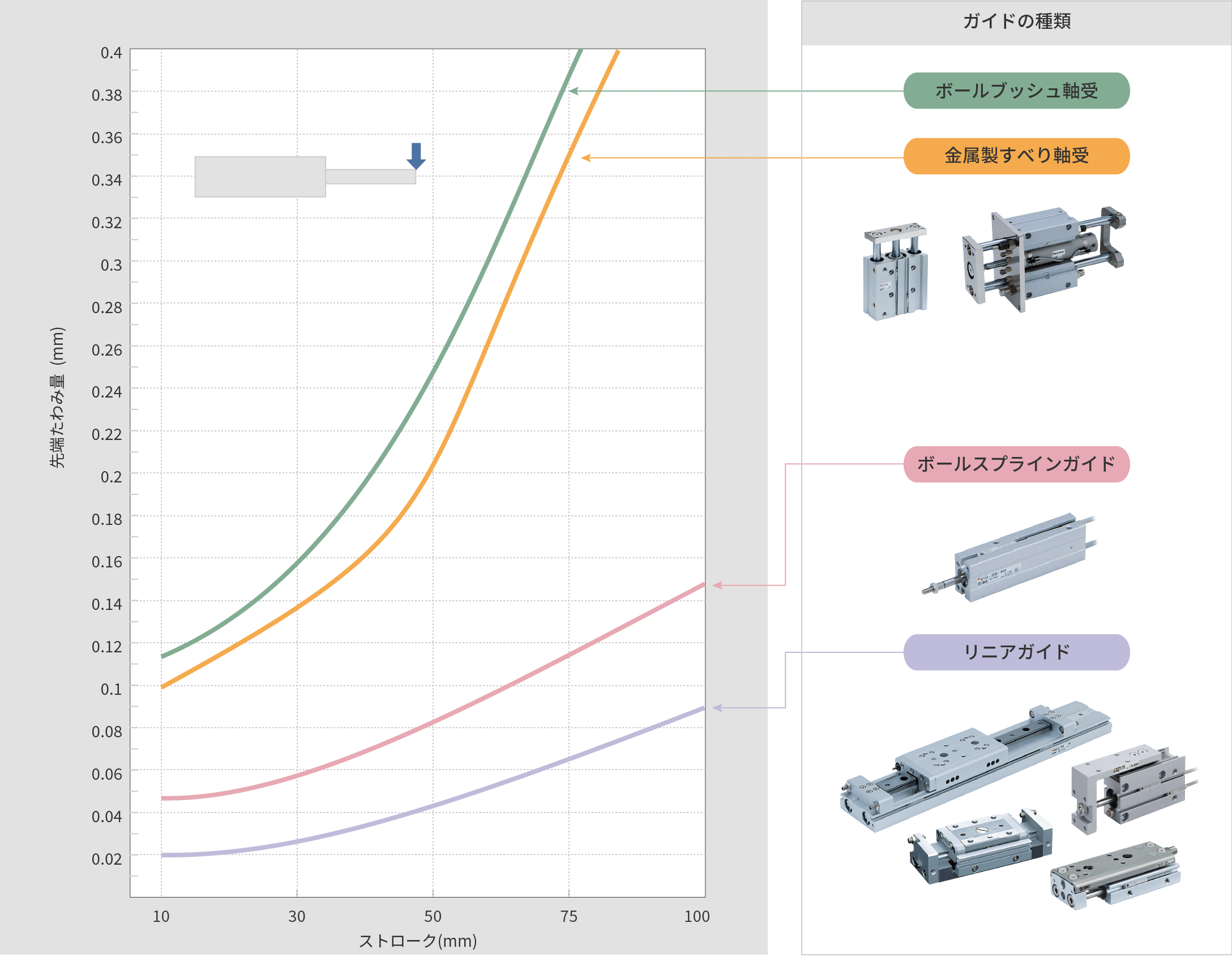

1) テーブルやロッド先端でのたわみ量（ストローク出側先端に最大荷重印加時）

下図は傾向を表すグラフです。機種、チューブ内径により異なりますので詳細はBEST AUTOMATIONをご参照ください。

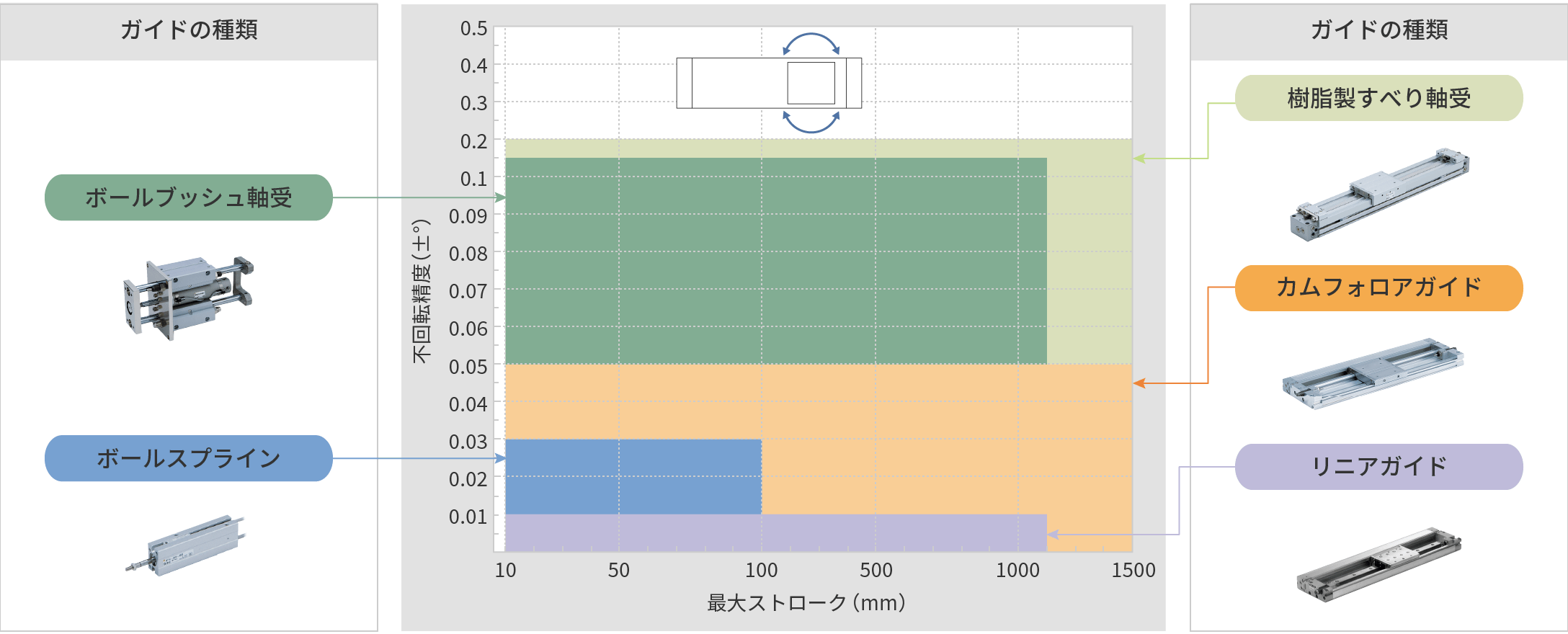

2) テーブルやロッド先端の不回転精度（ストローク出側先端に最大荷重印加時）

下図は傾向を表すグラフです。機種、チューブ内径により異なりますので詳細はBEST AUTOMATIONをご参照ください。

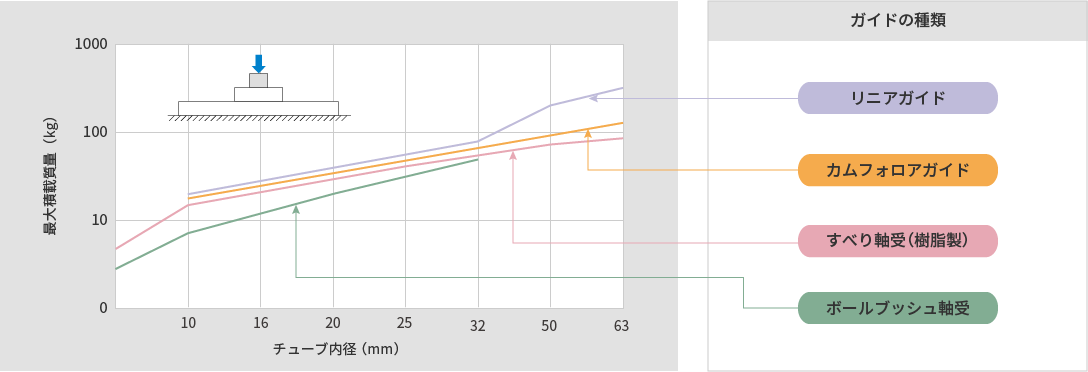

2.負荷質量

下図は傾向を表すグラフです。機種、チューブ内径により異なりますので詳細はBEST AUTOMATIONをご参照ください。

3.寿命

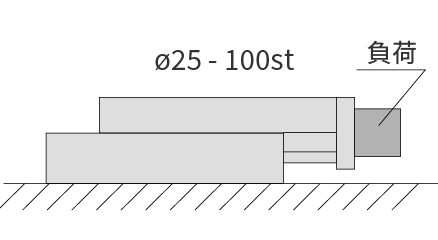

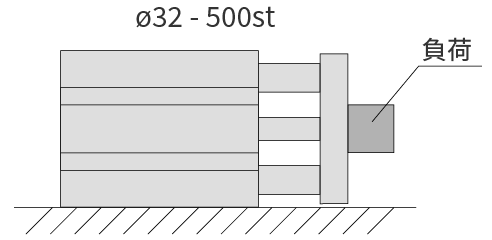

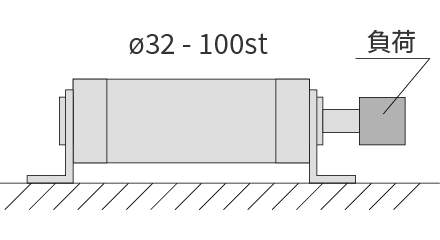

このシリンダの寿命データは下記当社試験条件における寿命試験結果の1例でお客様のご使用条件下における保証寿命を示すものではありません。
