エアチャック（平行開閉形）

エアチャック/フィンガチェンジ機能付 MHF2-X7076A

    ・ロボットの自動ツール交換用ユニット
    ・エアチャックの本体（ロボット側）に配線、配管を集約
    ・ツール交換時の電気接点不良、配管接続不備によるエア漏れなどの問題を解消。
    ・ロボット1台でさまざまなワークに対応、アタッチメントの交換作業、位置合せ作業の削減となり生産性UP。
    ・全長82%以上短縮
    ・質量69%以上削減（485g→150g）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　エアチャック/共通注意事項　オートスイッチ/共通注意事項
特定開発品情報　グリーン対応（RoHS）
タイプシリーズシリンダ内径（mm）
フィンガチェンジ機能付MHF2-X7076A8

製品特長

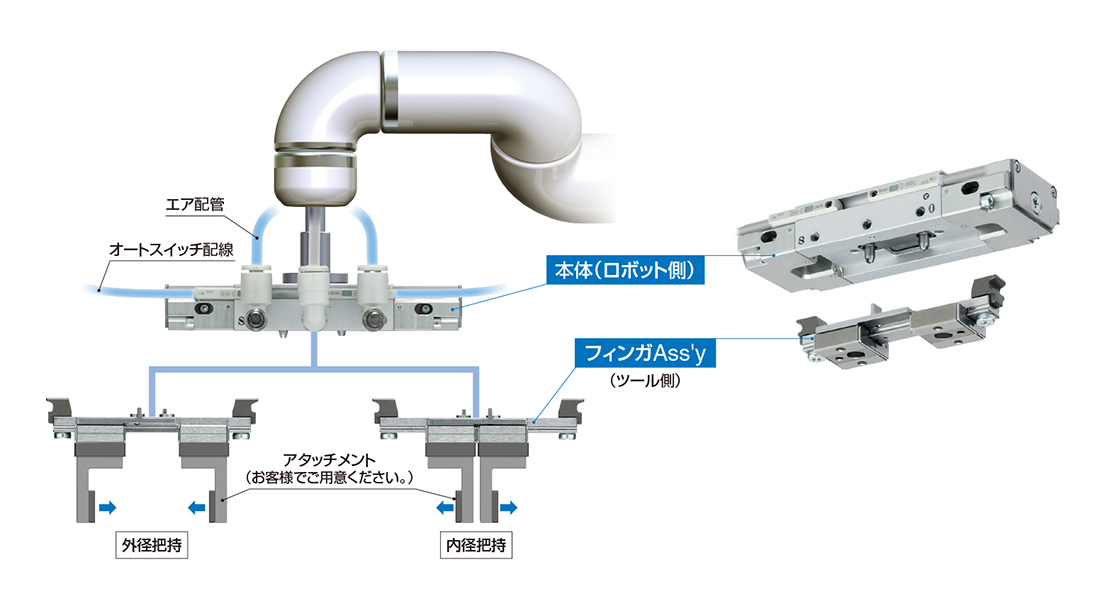

ロボットの自動ツール交換用ユニット
エアチャックの本体（ロボット側）に配線、配管を集約

ツール交換時の電気接点不良、配管接続不備によるエア漏れなどの問題を解消。

ロボット1台でさまざまなワークに対応、アタッチメントの交換作業、
位置合せ作業の削減となり生産性UP。

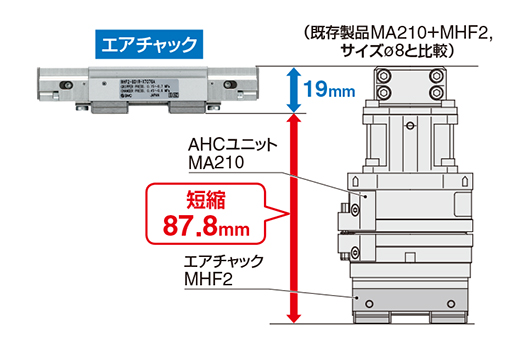

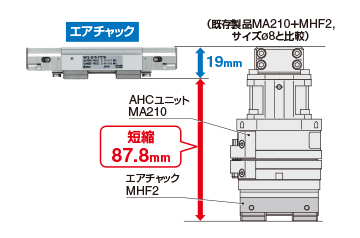

  • 全長82%以上短縮

  • 質量69%以上削減（485g→150g）

    （既存製品MA210＋MHF2, サイズø8と比較）

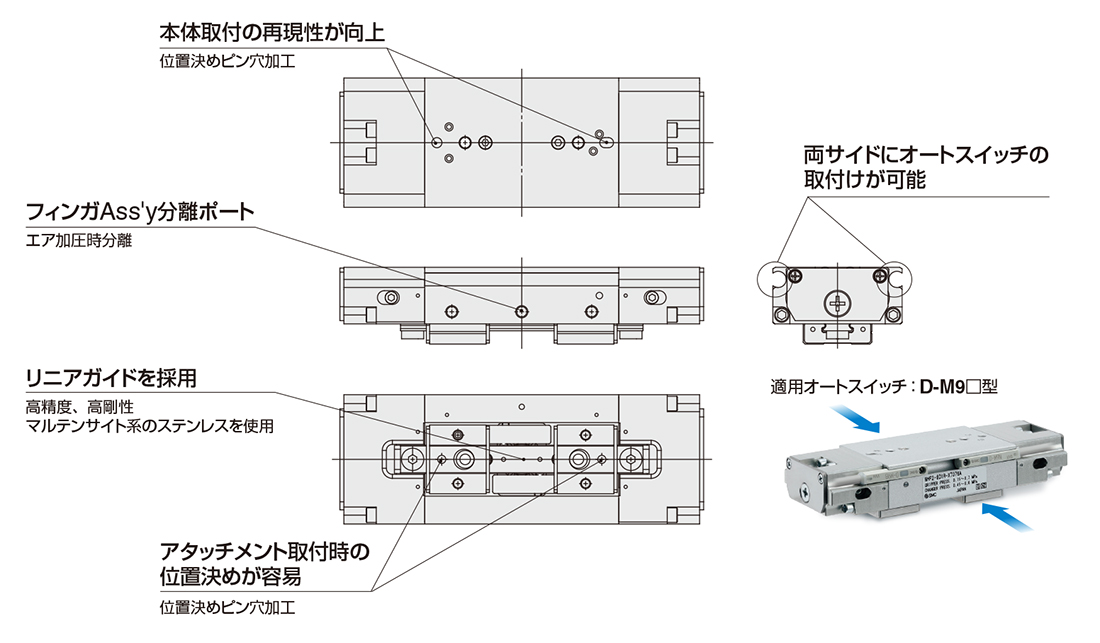

機能・メンテナンスを考慮した形状

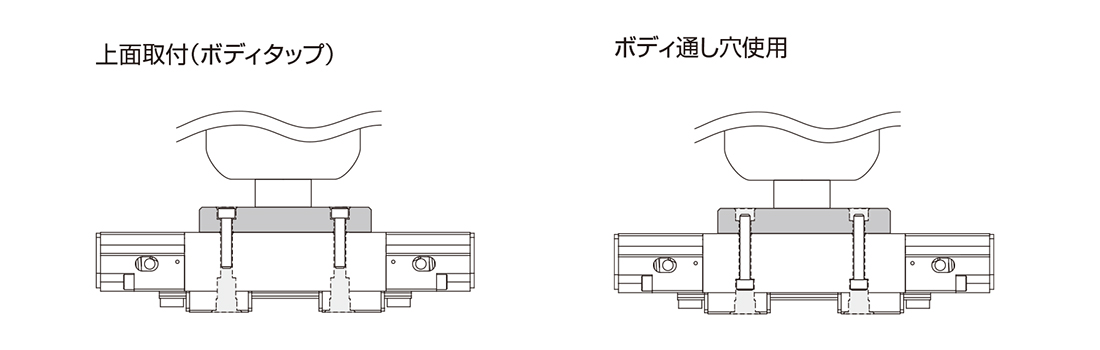

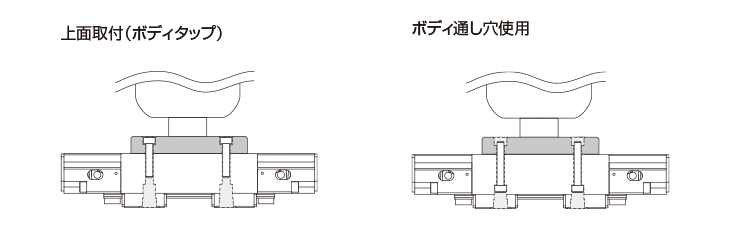

2方向からの取付けが可能

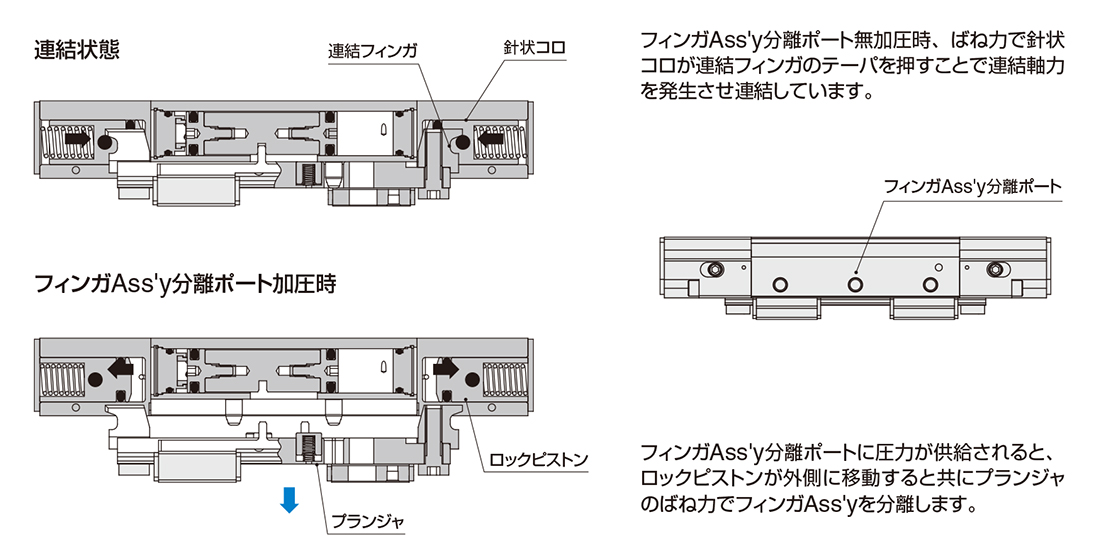

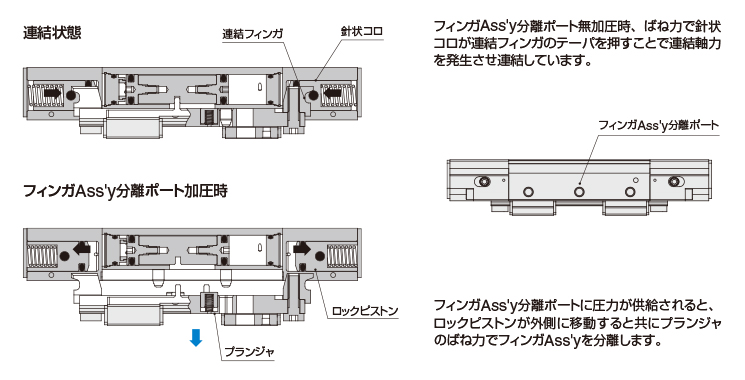

作動原理
