e-Actuator
WEBカタログ
e-Actuator
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら
※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。
シリーズ | 検索結果を表示 |
---|---|
EQFS16□H | 検索結果を表示 |
EQFS25□H | 検索結果を表示 |
EQFS32□H | 検索結果を表示 |
EQFS40□H | 検索結果を表示 |
シリーズ | 検索結果を表示 |
---|---|
EQFS16□H | 検索結果を表示 |
EQFS25□H | 検索結果を表示 |
EQFS32□H | 検索結果を表示 |
EQFS40□H | 検索結果を表示 |

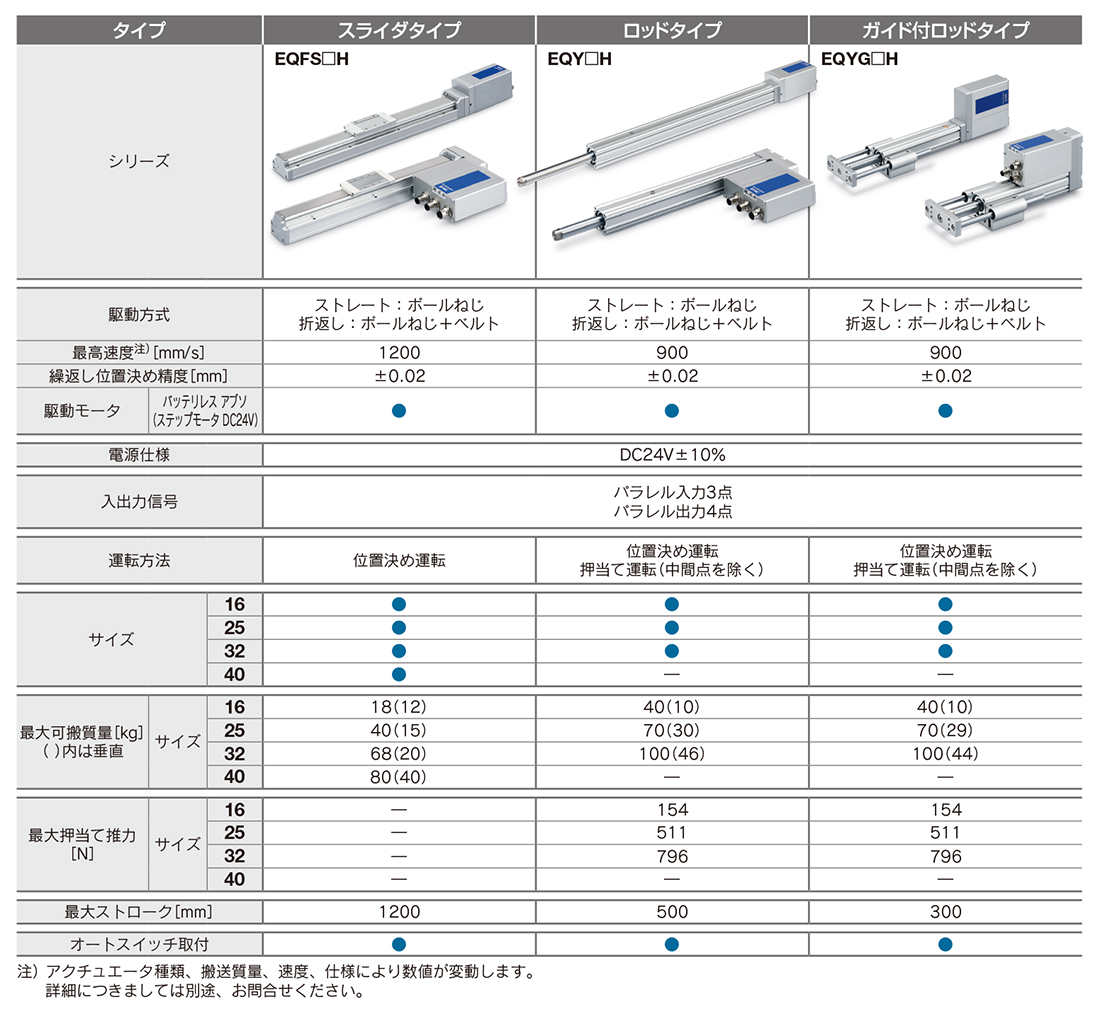

仕様 | シリーズ | ストローク (mm) | 可搬質量 (kg) 水平 | 速度 (mm/s) | ねじリード (mm) |
---|---|---|---|---|---|
バッテリレス アブソ (ステップモータDC24V) | EQFS16□H | 50〜500 | MAX.18 | MAX.800 | 2.5,5,10 |
バッテリレス アブソ (ステップモータDC24V) | EQFS25□H | 50~800 | MAX.40 | MAX.1200 | 3,6,12,20 |
バッテリレス アブソ (ステップモータDC24V) | EQFS32□H | 50~1000 | MAX.68 | MAX.1100 | 4,8,16,24 |
バッテリレス アブソ (ステップモータDC24V) | EQFS40□H | 150~1200 | MAX.80 | MAX.1200 | 5,10,20,30 |
