テーブル付シリンダ

リニアガイド付薄形シリンダ MXZ

    ・コンパクト 全長:49.5mm、幅:30mm
    ・シリンダにリニアガイドを搭載することにより設計工数削減、組付工数削減
    ・電子基板等の軽量ワークの停止・位置決め、クランプに対応
    ・ポート位置の選択が可能
    ・オートスイッチを3面に取付可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • リニアガイド付薄形シリンダ MXZ
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形MXZ複動検索結果を表示
形式シリーズ作動方式チューブ内径(mm)
標準形MXZ複動12,16,20,25

製品特長

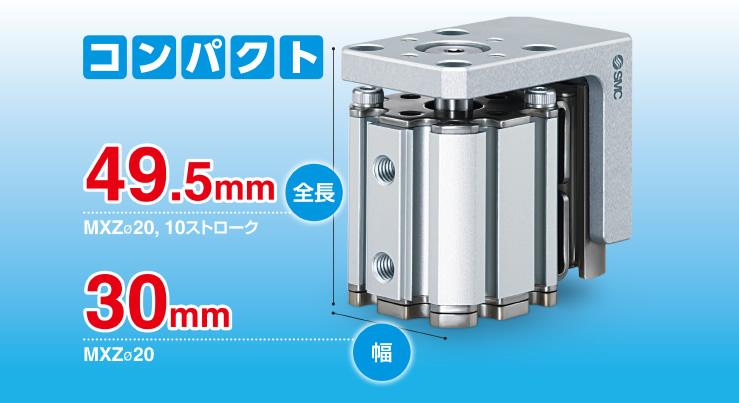

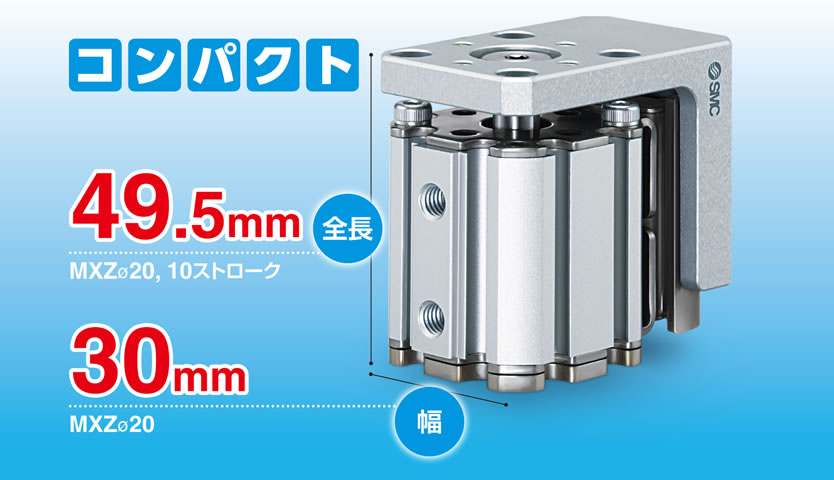

■コンパクト 全長:49.5mm、幅:30mm

●シリンダにリニアガイドを搭載することにより設計工数削減、組付工数削減
●電子基板等の軽量ワークの停止・位置決め、クランプに対応

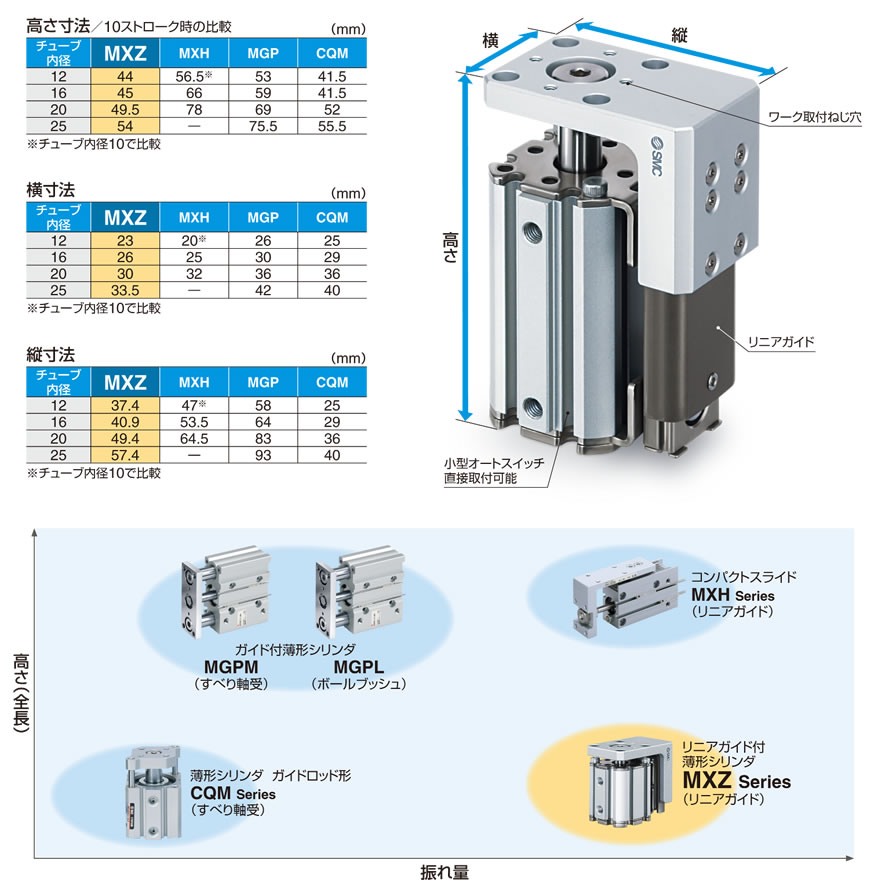

●小型・省スペース

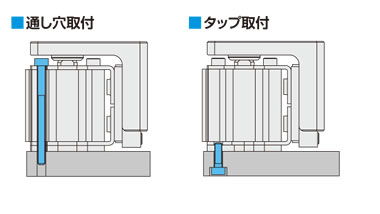

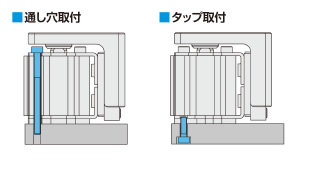

■取付方法

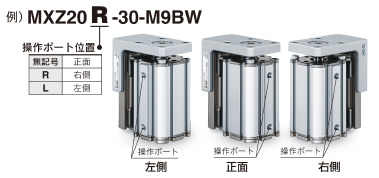

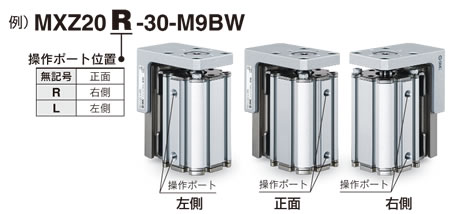

■ポート位置の選択が可能

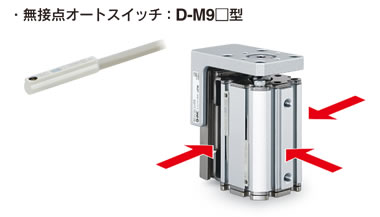

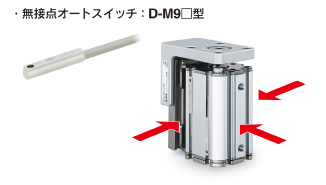

■オートスイッチを3 面に取付可能(ø20, ø25 の場合)

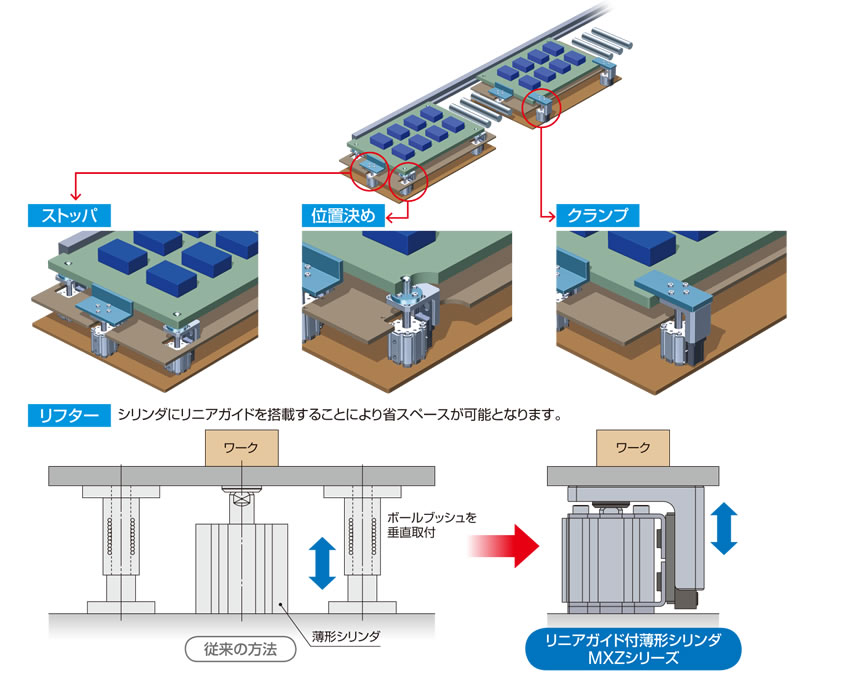

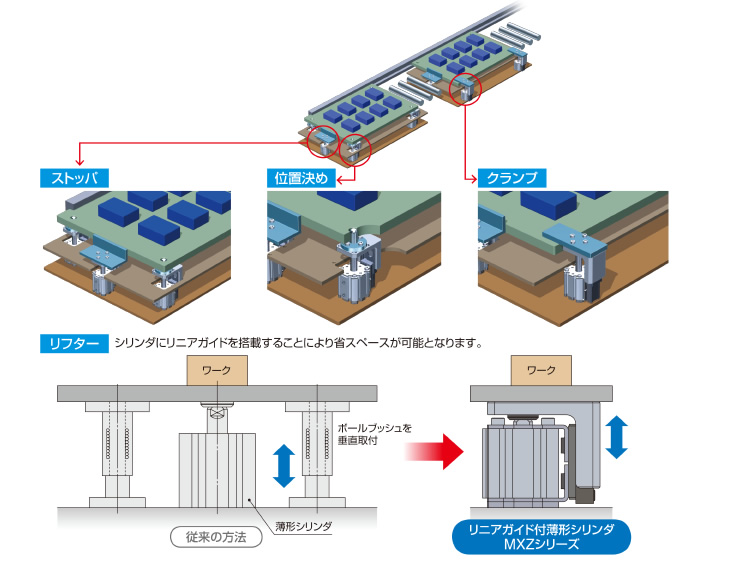

■用途例

電子基板等の軽量ワークを高精度に停止、位置決め、クランプが可能。

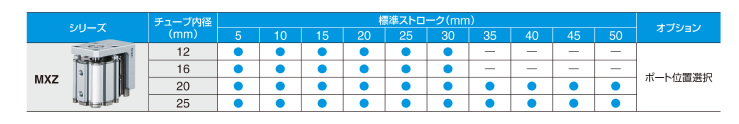

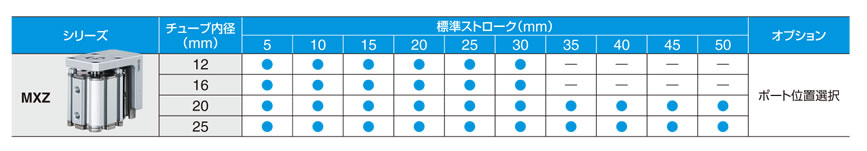

■バリエーション
