製品選定ガイド真空用機器

製品分類から選ぶ

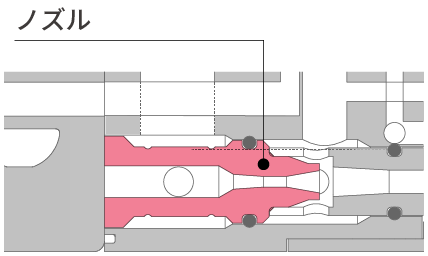

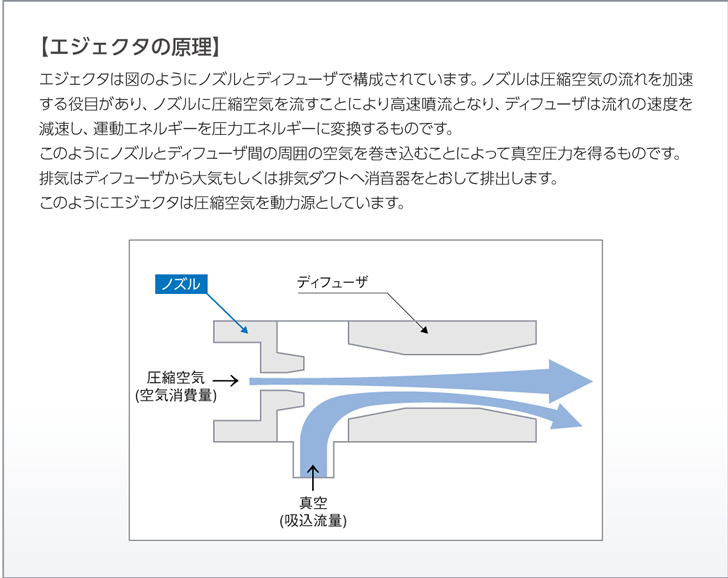

ノズル径

詳細表示
シリーズ ノズル径
0.4 0.5 0.6 0.7 1.0 1.2 1.3 1.5 1.5×2 1.8 1.9 1.9×2 2.0
ZK2□A － － － ● ● ● － ● － － － － －
ZB ● ● ● － － － － － － － － － －
ZA － ● － ● － － － － － － － － －
ZQ － ● － ● ● － － － － － － － －
ZM － ● － ● ● － ● ● － － － － －
ZX － ● － ● ● － － － － － － － －
ZR － － － － ● － ● ● － ● － － ●
ZL1/3/6 － － － － － ● － ● ● － ● ● －
ZH□A － ● － ● ● － ● ● － ● － － ●
ZH□□-X267 － ● － ● ● － － － － － － － －
ZU□A － ● － ● － － － － － － － － －
ZHP － － － ● ● ● － － － － ● － －

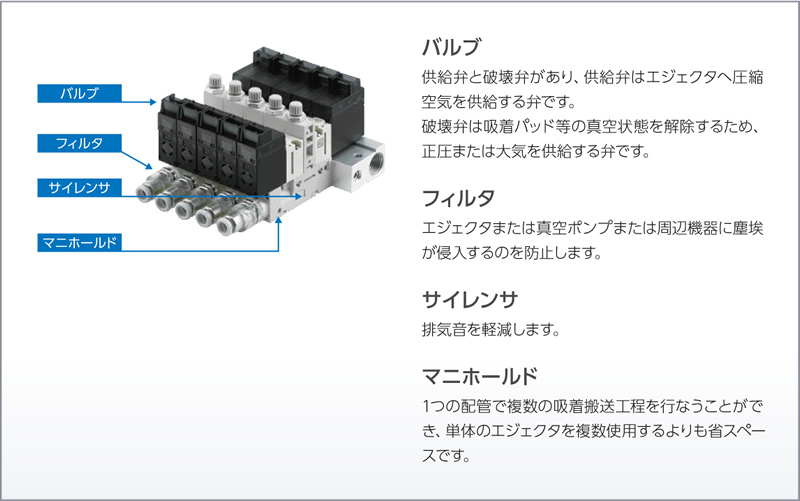

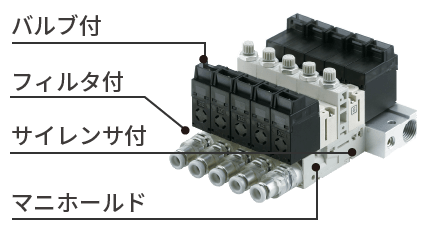

バルブ付・フィルタ付・サイレンサ付・マニホールド

詳細表示
シリーズ バルブ付 フィルタ付 サイレンサ付 マニホールド
ZK2□A ● ● ● ●
ZB ● ● ● ●
ZA ● ● ● ●
ZQ ● ● ● ●
ZM ● ● ● ●
ZMA ● ● ● ●
ZX ● ● ● ●
ZR ● ● ● ●
ZH□A － － ● DINレール取付

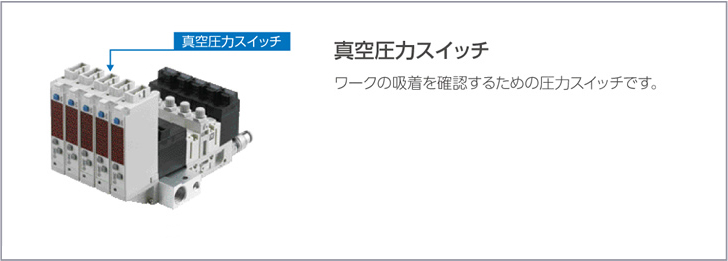

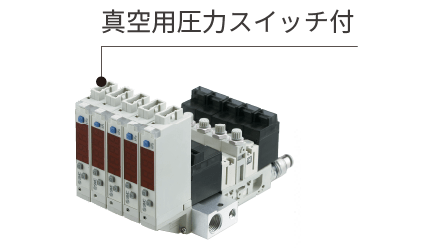

真空用圧力スイッチ

詳細表示
シリーズ 真空圧力スイッチ
スイッチ出力 デジタル表示 アナログ出力
ZK2□A ● ● ●
ZB ● ● －
ZA － － ●
ZQ ● ● ●
ZM ● － ●
ZMA ● － ●
ZX ● ● ●
ZR ● ● ●
ZL1/3/6 ● ● ●

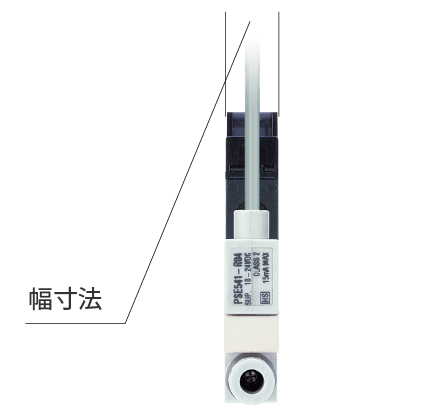

寸法・質量

シリーズ 単体・幅寸法(mm) 単体・質量(g)
ZK2□Ａ 15 81
ZB 10 46
ZA 9.9 50
ZQ 10 109
ZM 15.5 400
ZX 20 120
ZR 31 275
ZL1/3/6 33 180
ZH□A 14～22 5～25.3
ZU□A 12 3.9～19
