真空エジェクタ

直線形真空エジェクタ ZU□A

    ・小型・軽量
     外形寸法:ø10.4、重さ:3.9g、全長:52mm
    ・ポート接続口径
     ø4,ø6ワンタッチ管継手、Rc1/8めねじ、ø5/32"
    ・到達真空圧力(kPa)
     Sタイプ:-90、-87、-85
     Lタイプ:-48、-40
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 直線形真空エジェクタ ZU□A
    取扱説明書
    シリーズ ノズル径
    (mm)
    検索結果を表示
    ZU03□A0.3検索結果を表示
    ZU04□A0.4検索結果を表示
    ZU05□A0.5検索結果を表示
    ZU07□A0.7検索結果を表示

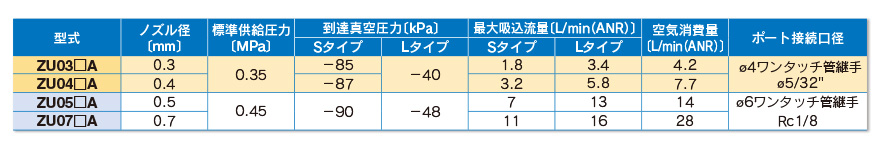

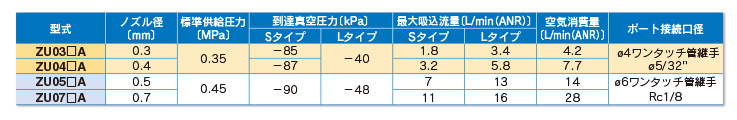

シリーズノズル径
(mm)
最大吸込流量
[L/min(ANR)]
Sタイプ
最大吸込流量
[L/min(ANR)]
Lタイプ
空気消費量
[L/min(ANR)]
適用パッド目安
(mm)
ZU03□A0.31.83.44.22〜8
ZU04□A0.43.25.87.72〜10
ZU05□A0.5713142〜13
ZU07□A0.71116282〜20

製品特長

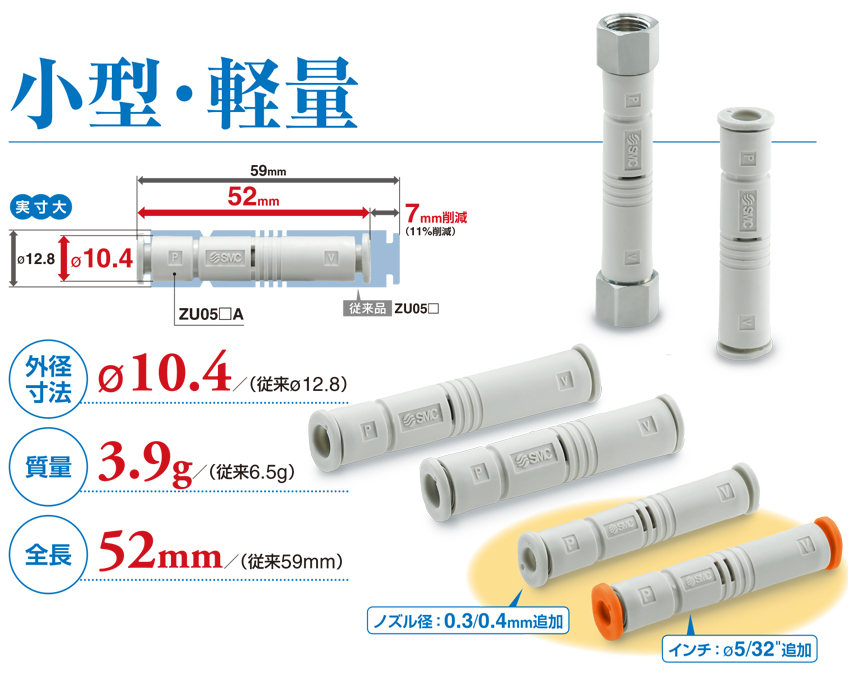

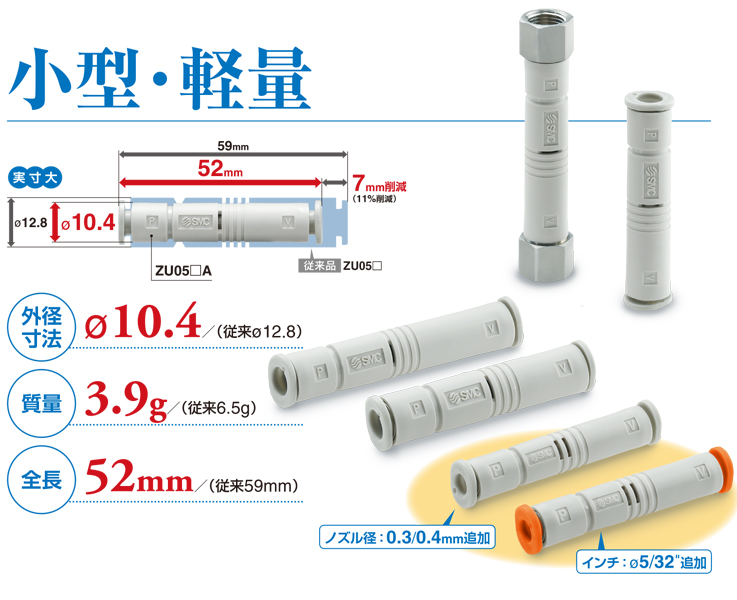

小型・軽量

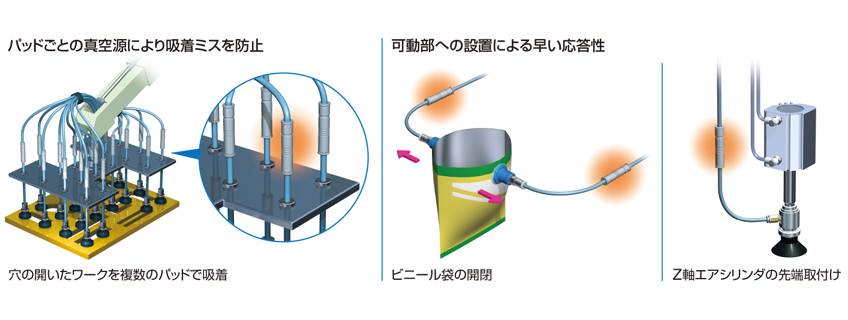

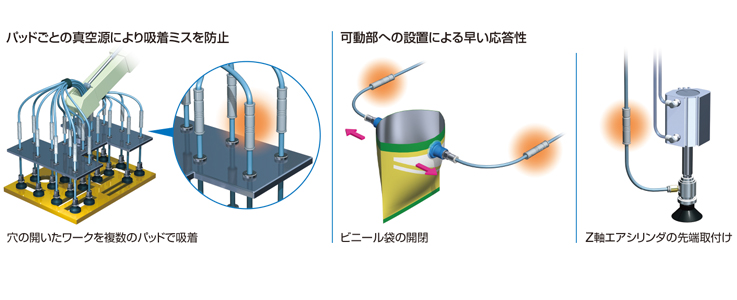

用途例

バリエーション
