|仕様

イオナイザ機種		IZT40	IZT41(-L)(NPN仕様)	IZT41P(-L)(PNP仕様)	IZT42(-L)(NPN仕様)	IZT42(-L)(PNP仕様)
イオン発生方式		コロナ放電式
電圧印加方式		AC、DC^注1)	AC、DC^注1)		デュアルAC
印加電圧		±7,000V			±6,000V
オフセット電圧注2)		±30V以内
エアパージ	使用流体	空気（清浄乾燥空気）
	使用圧力	0.5MPa以下
	保証耐圧力	0.7MPa
	接続チューブ径(片側プラグ可)	ミリサイズ：ø4, ø6, ø8, ø10 インチサイズ：ø3/16", ø1/4", ø5/16", ø3/8"
消費電流		0.7A以下 (連結時１台あたり＋0.6A以下)	0.8A以下 (連結時１台あたり＋0.7A以下)		1.4A以下 (連結時１台あたり＋1.3A以下)
電源電圧		DC24V±10%（AC100－240V： ACアダプタオプション　バー1台時のみ使用可能）
入力信号注3)	イオン発生停止信号	―	DC（－）と接続電圧範囲：DC5V以下消費電流：5mA以下	DC（＋）と接続電圧範囲：DC19V〜電源電圧消費電流：5mA以下	DC（－）と接続電圧範囲：DC5V以下消費電流：5mA以下	DC（＋）と接続電圧範囲：DC19V〜電源電圧消費電流：5mA以下
入力信号注3)		―	DC（－）と接続電圧範囲：DC5V以下消費電流：5mA以下	DC（＋）と接続電圧範囲：DC19V〜電源電圧消費電流：5mA以下	DC（－）と接続電圧範囲：DC5V以下消費電流：5mA以下	DC（＋）と接続電圧範囲：DC19V〜電源電圧消費電流：5mA以下
出力信号注3)	メンテナンス検知信号	―	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）最大印加電圧：DC26.4V	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）最大印加電圧：DC26.4V	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）
出力信号注3)	異常信号	―	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）最大印加電圧：DC26.4V	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）最大印加電圧：DC26.4V	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）
IO-Linkデバイス^注4)		―	電圧範囲：DC18V〜30V 消費電流：100mA以下 ※詳細は「IO-Link通信仕様」参照
機能		高電圧異常放電検知（検知時イオン発生停止）	オートバランス、メンテナンス検知、高電圧異常検知（検知時イオン発生停止）、イオン発生停止入力
有効除電距離		50〜2000mm
使用周囲温度使用流体温度	コントローラ高電圧電源モジュール	0〜40℃
使用周囲温度使用流体温度	バー	0〜50℃
使用周囲湿度		35〜80％Rh（結露なきこと）
材質	コントローラ	カバー：ABS,アルミ、　スイッチ：シリコーンゴム^注3)
	高電圧電源モジュール	カバー：ABS,アルミ
	バー	カバー：ABS、　エミッタカートリッジ：PBT、　エミッタ：タングステンまたは単結晶シリコン、高電圧ケーブル：シリコーンゴム、PVC
適合規格		CE（EMC指令）

注1）DCは正極、負極いずれかを印加。
注2）帯電物とイオナイザ間の距離300mmにおいて、エアパージありのとき。
注3）トランジスタ入出力対応品
注4）IO-Link対応品

イオナイザ機種		IZT43(-L)(NPN仕様)	IZT43(-L)(PNP仕様)
イオン発生方式		コロナ放電式
電圧印加方式		AC,DC^注1)
印加電圧		±6,000V
オフセット電圧^注2)		±30V以内
エアパージ	使用流体	空気（清浄乾燥空気）
	使用圧力	0.05MPa〜0.7MPa
	接続チューブ径（片側プラグ可）	ミリサイズ：φ6 インチサイズ：ø1/4"
消費電流		0.4A以下（連結時1台当たり＋0.4A以下）
電源電圧		DC24V±10％（AC100－240V：ACアダプタオプションノズル1台時のみ使用可能）
入力信号^注3)	イオン発生停止信号	DC（－）と接続電圧範囲：DC5V以下消費電流：5mA以下	DC（＋）と接続電圧範囲：DC19V〜電源電圧消費電流：5mA以下
出力信号^注3)	メンテナンス検知信号	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）最大印加電圧：DC26.4V	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）
出力信号^注3)	異常信号	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）最大印加電圧：DC26.4V	最大負荷電流：100mA 残留電圧：1V以下（負荷電流100mA時）
IO-Linkデバイス^注4)		電圧範囲：DC18V〜30V 消費電流：100mA以下 ※詳細は「IO-Link通信仕様」参照
機能		オートバランス、メンテナンス検知、高電圧異常検知（検知時イオン発生停止）、イオン発生停止入力
有効除電距離		50〜2000mm
使用周囲温度使用流体温度	コントローラ高電圧電源モジュールノズル	0〜40℃
使用周囲温度		35〜65％Rh（結露なきこと）
材質	コントローラ	カバー：ABS,アルミ,スイッチ：シリコーンゴム^注3)
	高電圧電源モジュール	カバー：ABS,アルミ
	ノズル	筐体：PBT、ステンレス　エミッタカートリッジ：PBT、　エミッタ：タングステン高電圧ケーブル：シリコーンゴム、PVC、ステンレス
適合規格		CE（EMC指令）

注1）DCは正極、負極のいずれかを印加。
注2）帯電物とイオナイザ間の距離300mmにおいて、エアパージありのとき。
注3）トランジスタ入出力対応品
注4）IO-Link対応品

IO-Link通信仕様

IO-Linkタイプ	デバイス
IO-Linkバージョン	V1.1
設定ファイル形式	IODDファイル^注)
通信速度	COM2（38.4kbps）
最小サイクルタイム	8.0ms
プロセスデータ長	Input Data：13byte、Output Data：9byte
オンリクエストデータ通信	対応
データストレージ機能	対応
イベント機能	対応
ベンダID	131（0×0083）
デバイスID	581（0×000245）

注）設定ファイルは、当社ホームページ（https://www.smcworld.com）からダウンロードできます。

質量

	コントローラ	高電圧電源モジュール
IZT40	210	800
IZT41	210	800
IZT42	210	1350
IZT43	210	680

ノズル質量

ノズル
IZT43	高電圧ケーブル1ｍ	200
	高電圧ケーブル2ｍ	310
	高電圧ケーブル3ｍ	440

エミッタカートリッジ数、バー質量

バー長さ記号		16	22	34	40	46	58	64	82	112	130	160	190	232	250
エミッタカートリッジ数		2	3	5	6	7	9	10	13	18	21	26	31	38	41
IZT40 IZT41 (バー共通)	高電圧ケーブル1m	360	420	530	590	650	760	820	990	1270	1440	1720	2010	2410	2580
	高電圧ケーブル2m	490	550	660	720	780	890	950	1120	1400	1570	1850	2140	2540	2710
	高電圧ケーブル3m	610	670	780	840	900	1010	1070	1240	1520	1690	1970	2260	2660	2830
IZT42	高電圧ケーブル1m	520	580	690	750	810	920	980	1150	1430	1600	1880	2170	2570	2740
	高電圧ケーブル2m	770	830	940	1000	1060	1170	1230	1400	1680	1850	2130	2420	2820	2990
	高電圧ケーブル3m	1010	1070	1180	1240	1300	1410	1470	1640	1920	2090	2370	2660	3060	3230

ACアダプタ（別売手配品）

型式	IZT40-CG1, IZT40-CG2
入力電圧	AC100V〜240V, 50/60Hz
出力電流	1.9A
使用周囲温度	0〜40℃
使用周囲湿度	35〜65％Rh（結露なきこと）
質量	375g
適合規格／指令	CE, _cUL

イオナイザ(イオナイザー) 静電気対策機器

|仕様

|外形寸法図

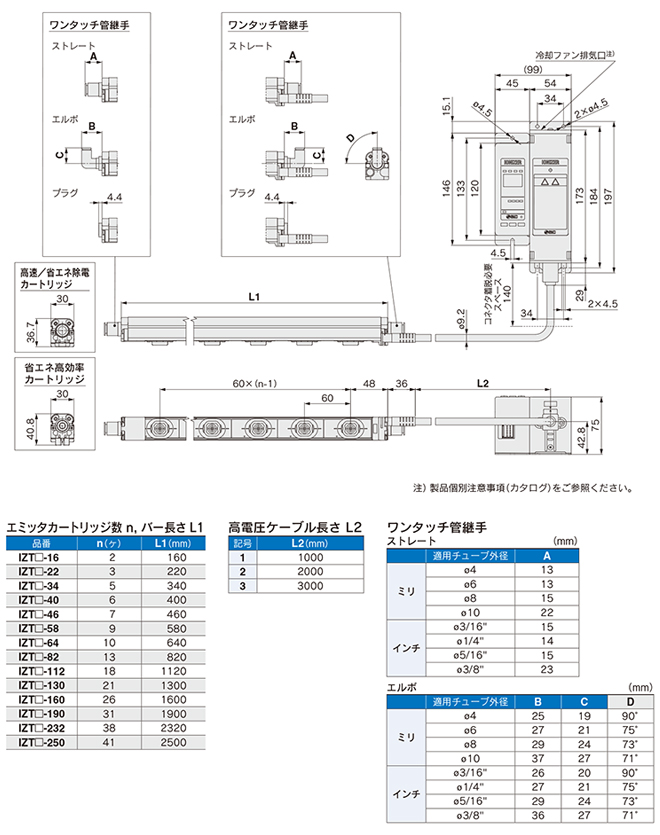

イオナイザ／IZT40／41(-L)

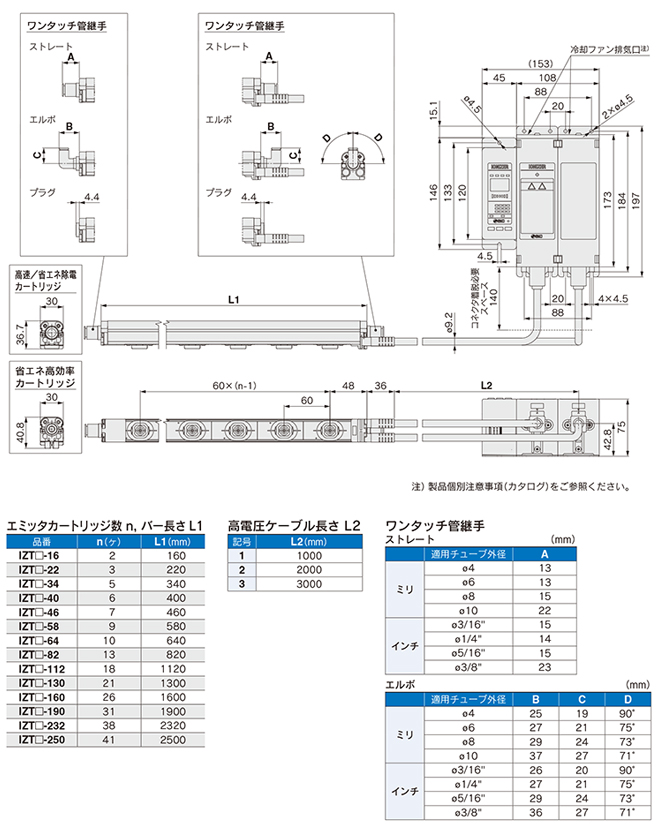

イオナイザ／IZT42(-L)

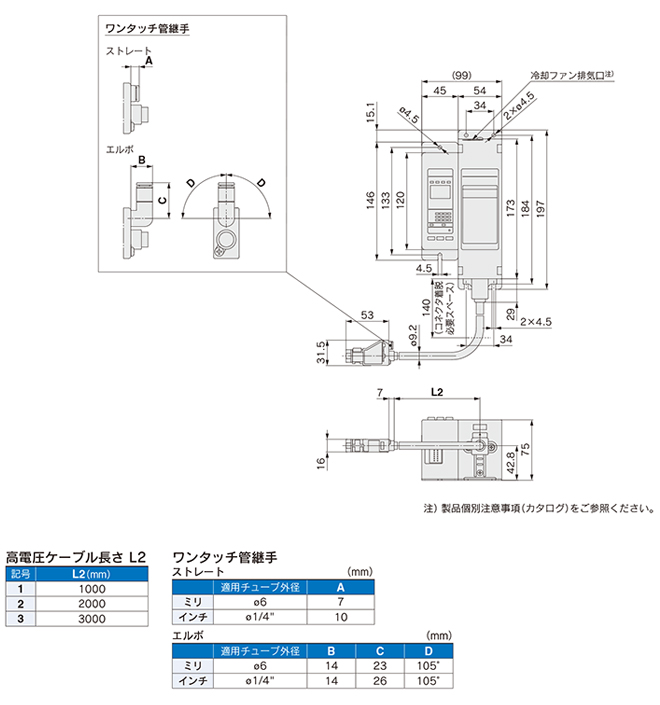

イオナイザ／IZT43(-L)
