产业用通信元件 对应IO-Link的元件

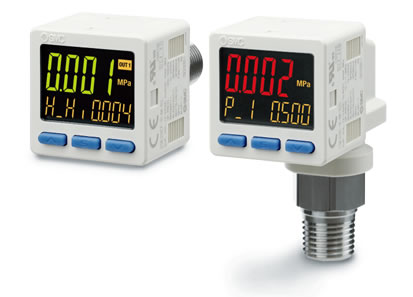

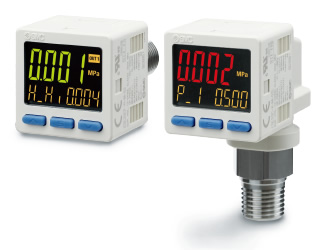

3画面高精度数字式压力传感器 ZSE20□(F)/ISE20□

    ・设定项目的可视化
    ・简单3步设定
    ・画面切换简单
     可边看当前测量值边进行设定
    ・延迟时间:最快1.5ms以下
    ・消耗电流:25mA以下
    ・对应IO-Link

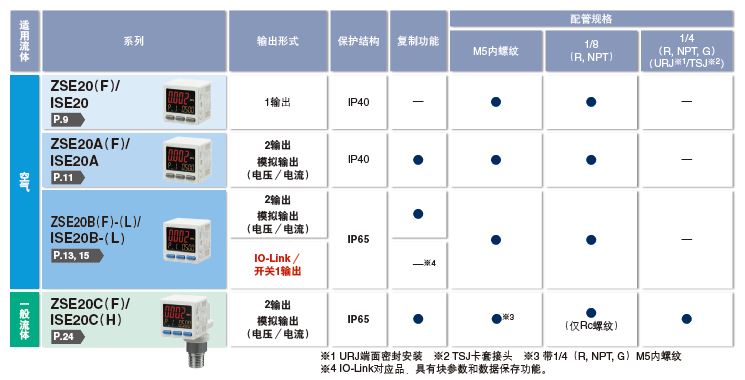

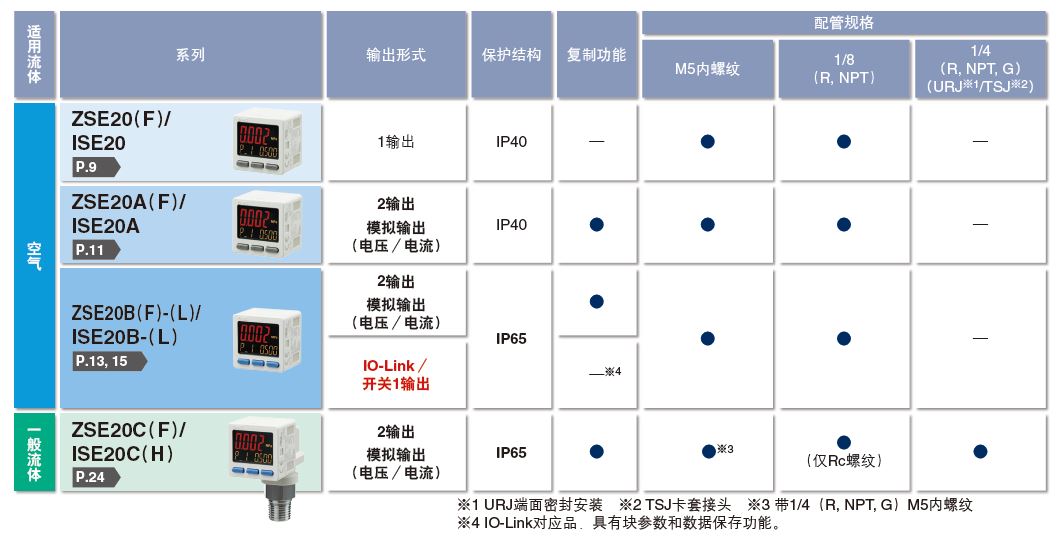

系列输出形式种类额定压力范围防护等级适合流体
ZSE20F
ISE20
1输出混合压
真空压
正压
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP40空气
ZSE20A(F)
ISE20A
2输出
模拟输出
(电压/电流)
混合压
真空压
正压
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP40空气
ZSE20AF-X576~580
(订制规格)
2输出
模拟输出
(电压/电流)
混合压−500〜500Pa
−1.000〜1.000kPa
−2.00〜2.00kPa
−5.00〜5.00kPa
−10.00〜10.00kPa
IP40空气
ZSE20B(F)-(L)
ISE20B-(L)
2输出
模拟输出
(电压/电流)
对应IO-Link
开关1输出
混合压
真空压
正压
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP65空气
ZSE20C(F)-(L)
ISE20C(H)-(L)
2输出
模拟输出
(电压/电流)
对应IO-Link
开关1输出
混合压
真空压
正压
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
−0.100~2.000MPa
IP65通用流体

产品特点

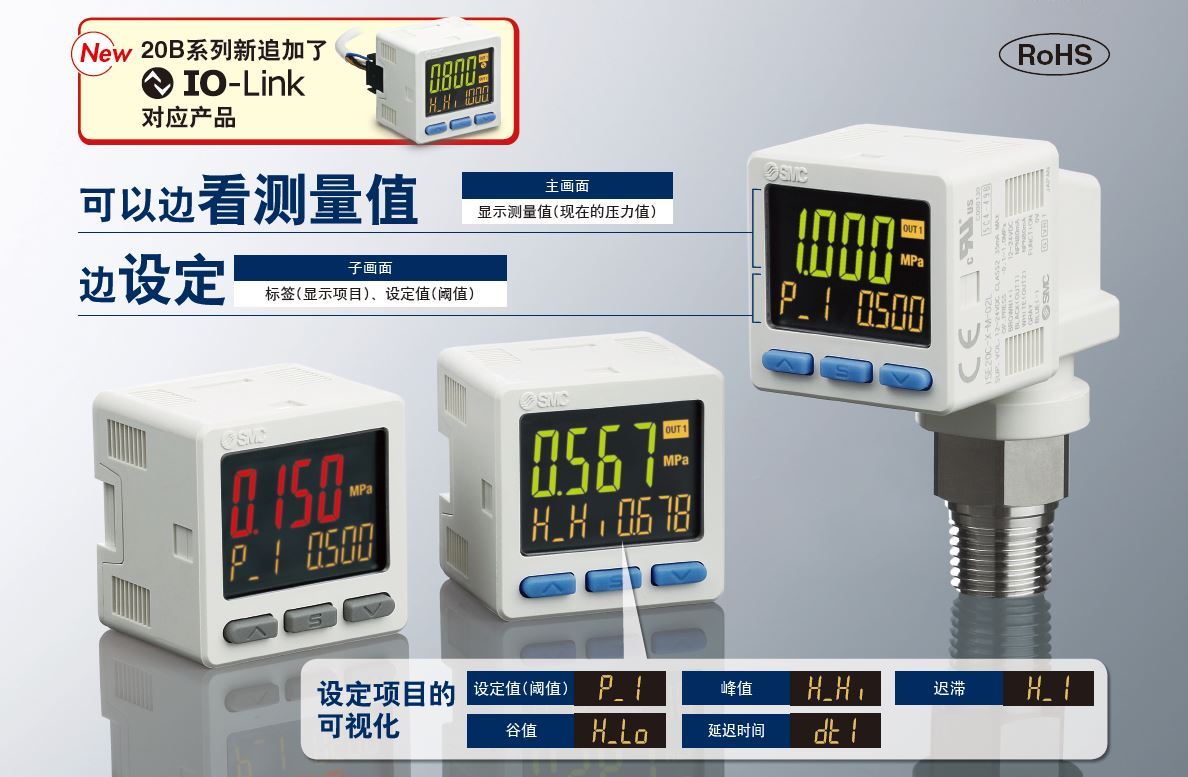

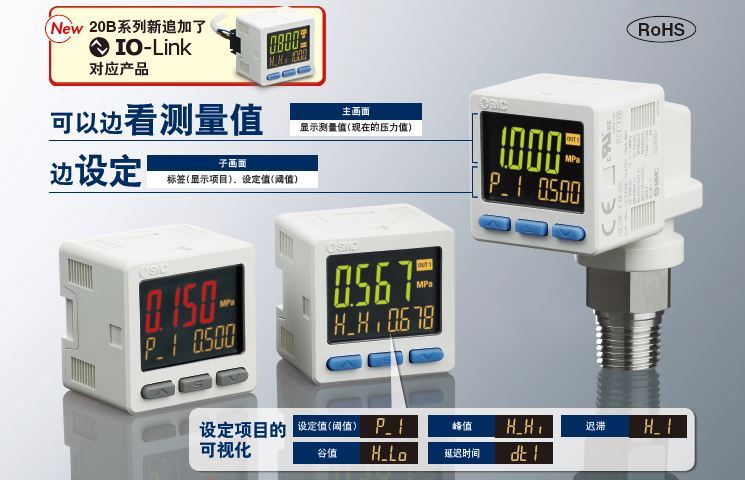

■可以边看测量值边设定
■20B系列新追加了IO-Link对应产品 New
■操作性向上

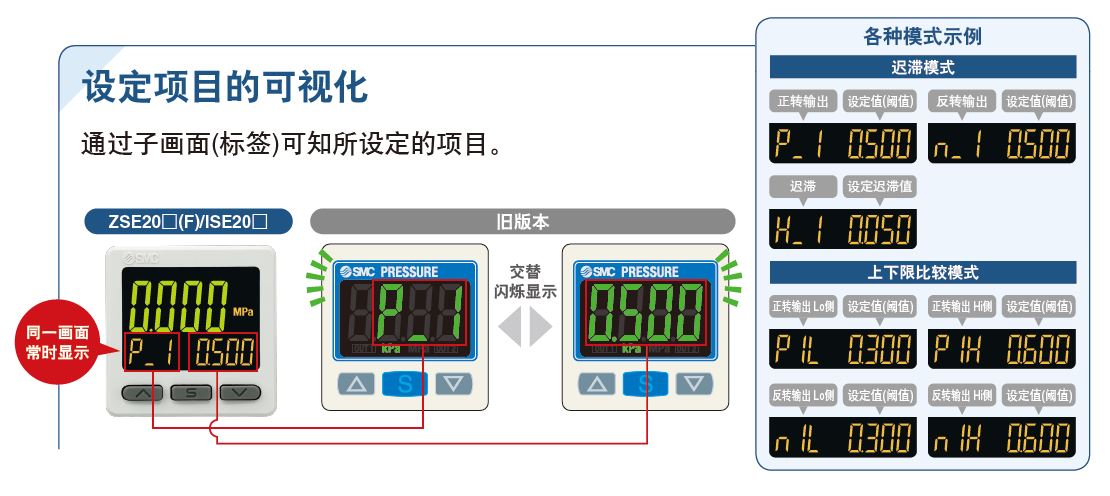

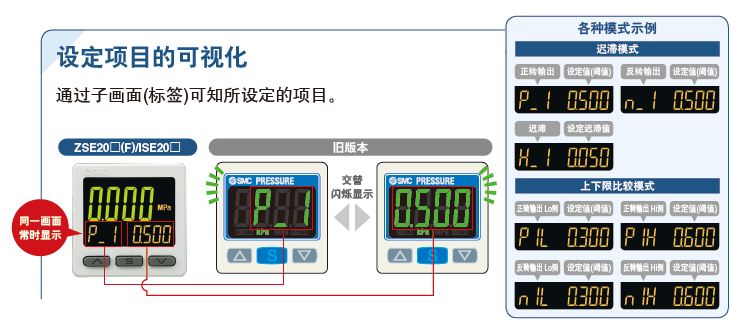

●设定项目的可视化

通过子画面(标签)可知所设定的项目。

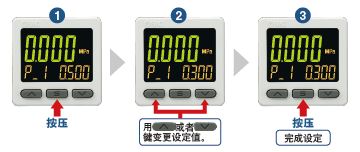

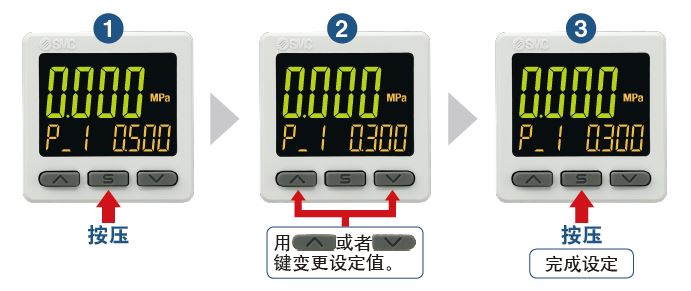

●简单3步设定

按S键,设定值(P_1)显示状态下,可以设定“设定值(阈值)”。
按S键,迟滞(H_1)显示状态下,可以设定“迟滞值”。

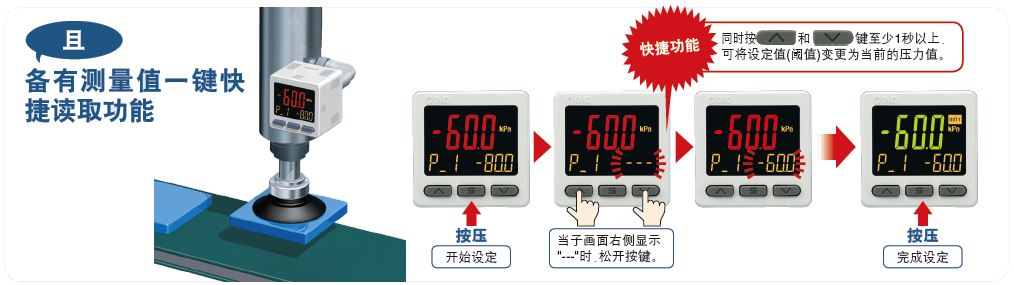

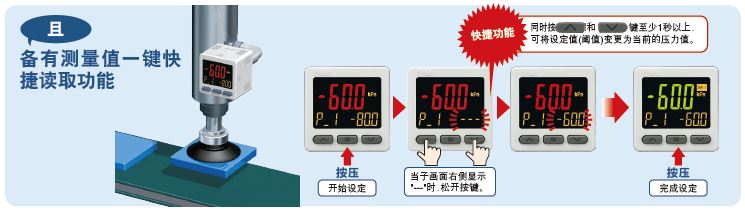

备有测量值一键快捷读取功能

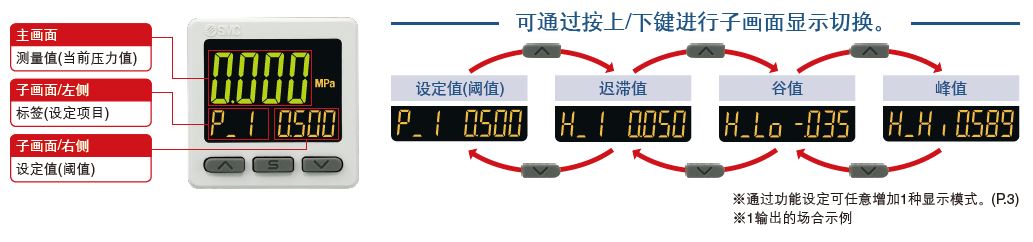

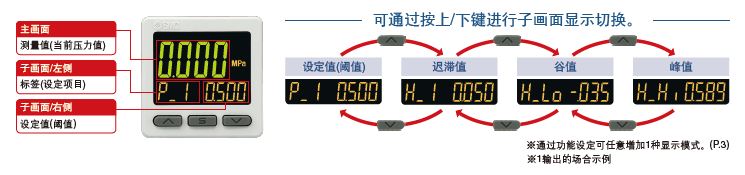

●画面切换简单 可边看当前测量值边进行设定。

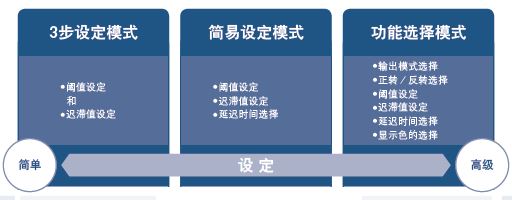

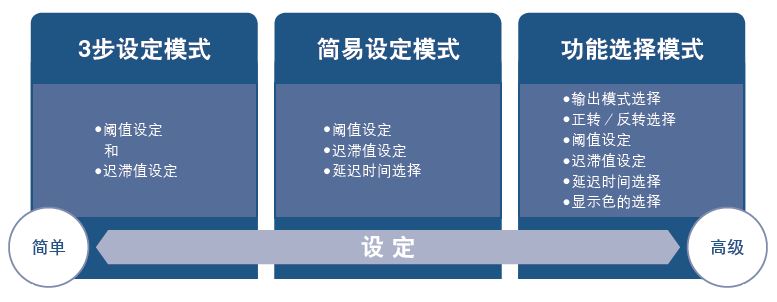

●3种设定模式 可根据使用目的从3种设定模式中选择。

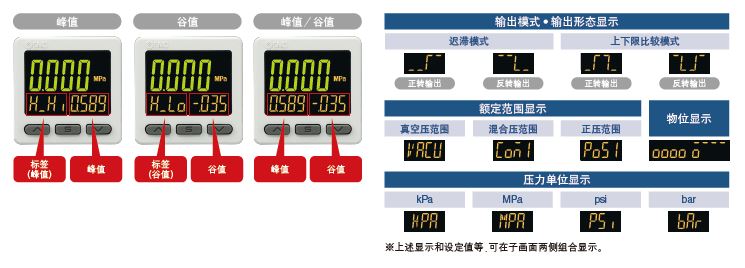

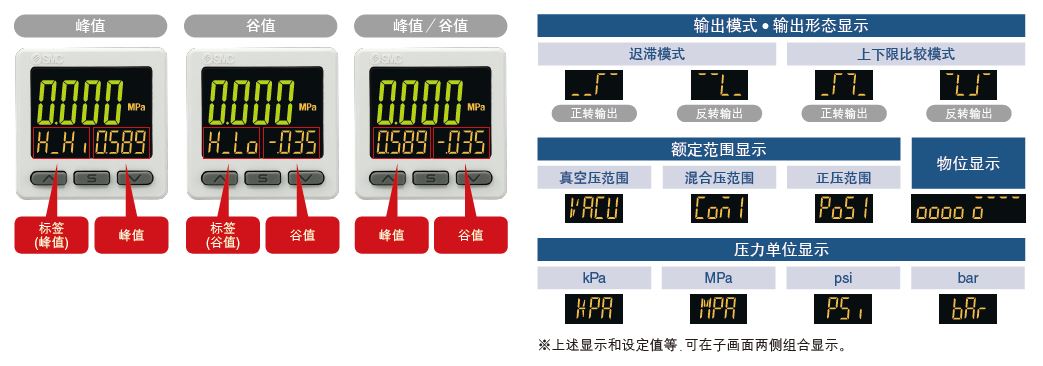

●其他子画面的显示

可显示峰值、谷值,或者两者在同一画面内显示!

※即使切断电源,峰值、谷值也会被保存。

■延迟时间:最快1.5ms以下

※ 从1.5ms 以下, 20ms, 100ms, 500ms, 1000ms, 2000ms, 5000ms中选择

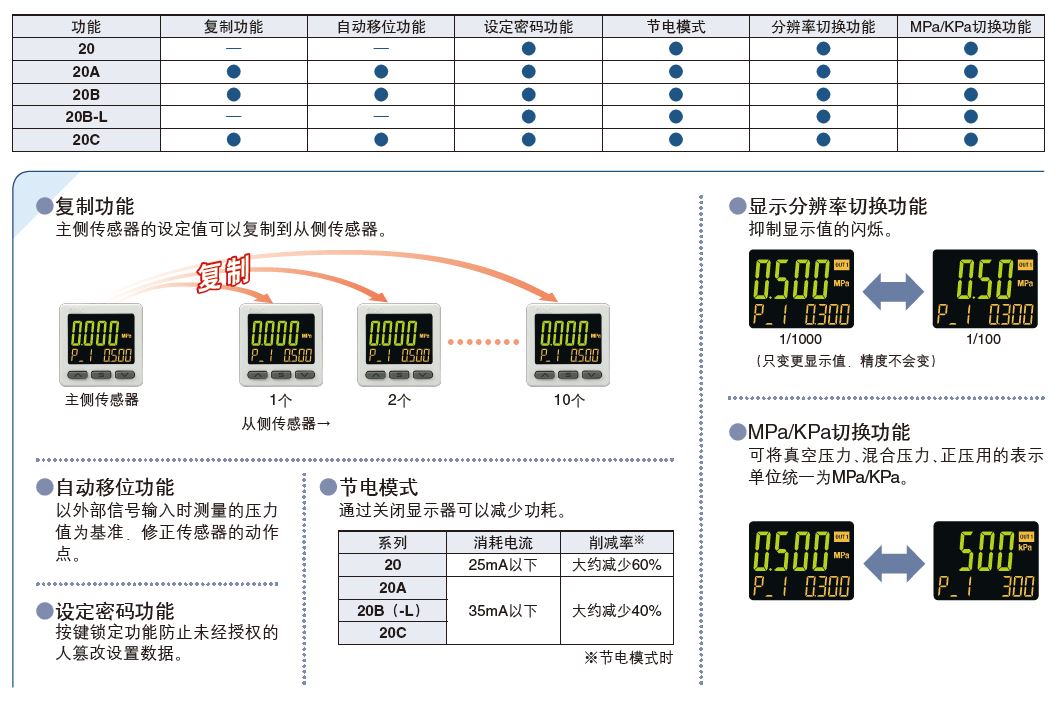

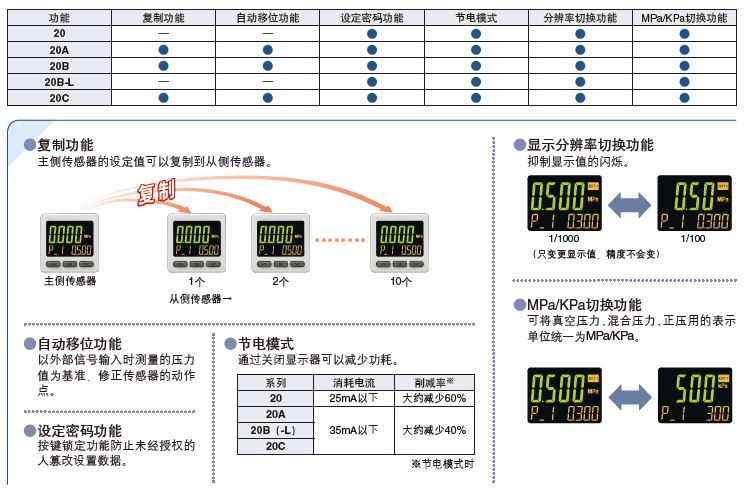

■便捷的功能

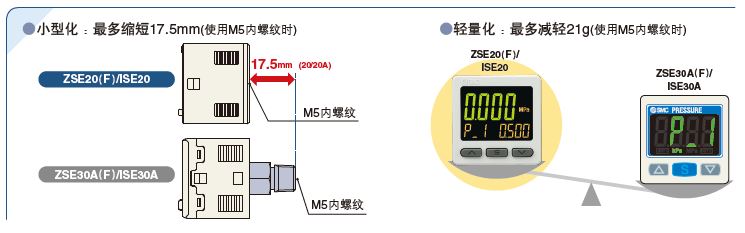

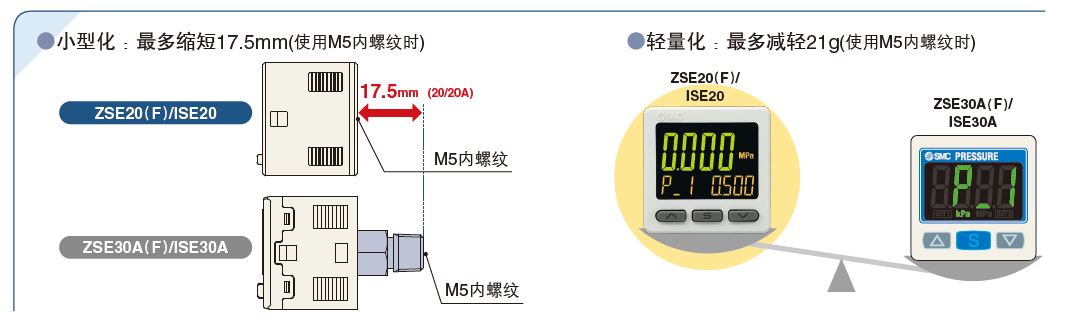

■小型化&轻量化

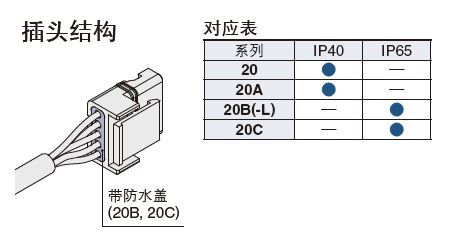

■更便于安装

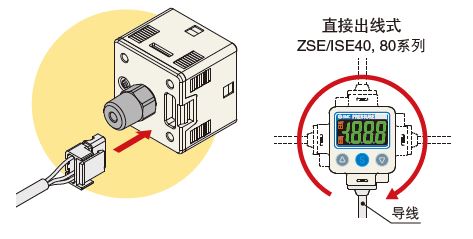

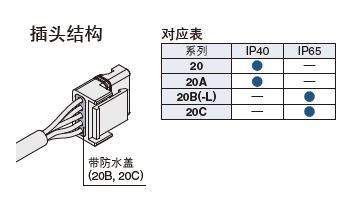

插头连接 可在配管后配线。

■防护等级

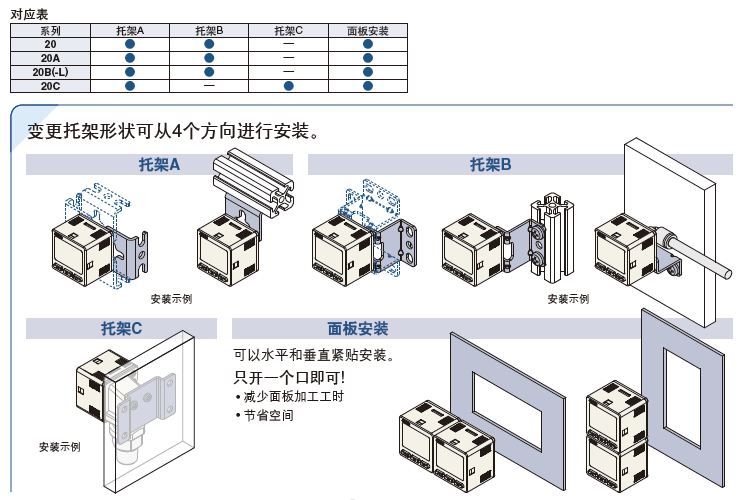

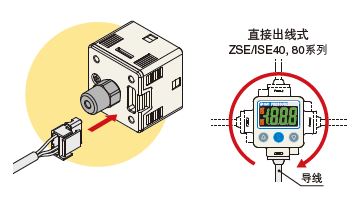

■安装方法

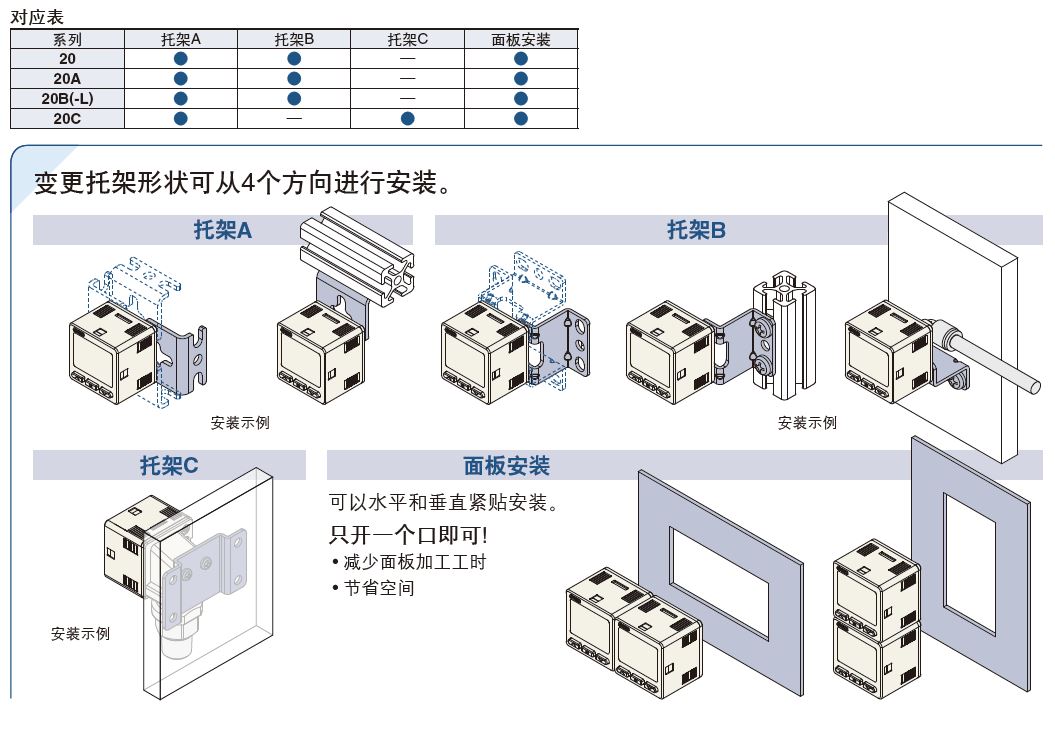

变更托架形状可从4个方向进行安装。

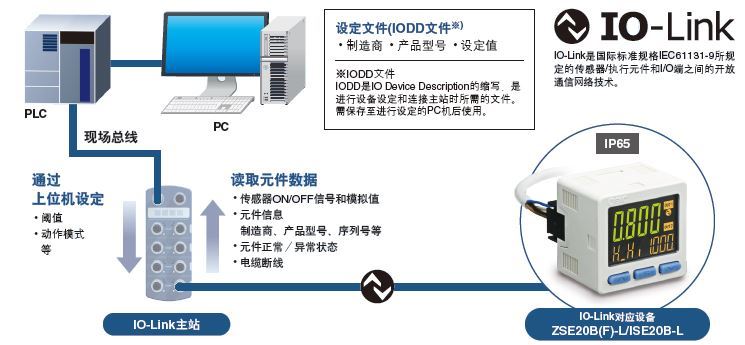

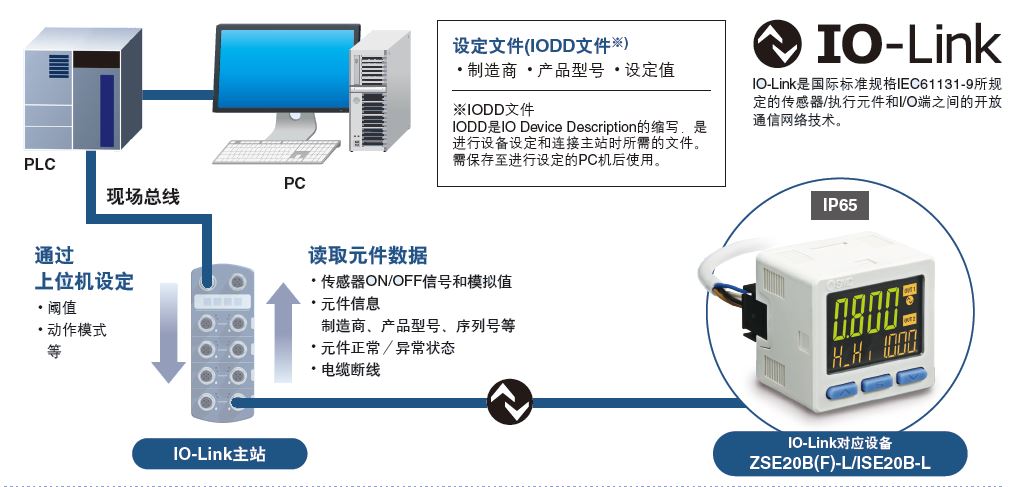

■IO-Link对应 ZSE20B(F)-L/ISE20B-L

工作状况、设备状态可视化,可通过通信进行远程监视和远程控制

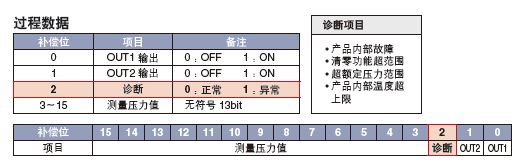

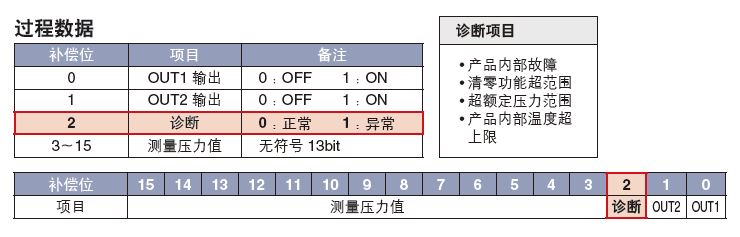

过程数据含诊断位

通过循环(周期性)数据中过程数据内的诊断位,可容易地掌握元件的异常状态。
通过循环(周期性)数据,实时掌握元件的异常状态,也可通过非周期数据对详细的异常内容进行监。

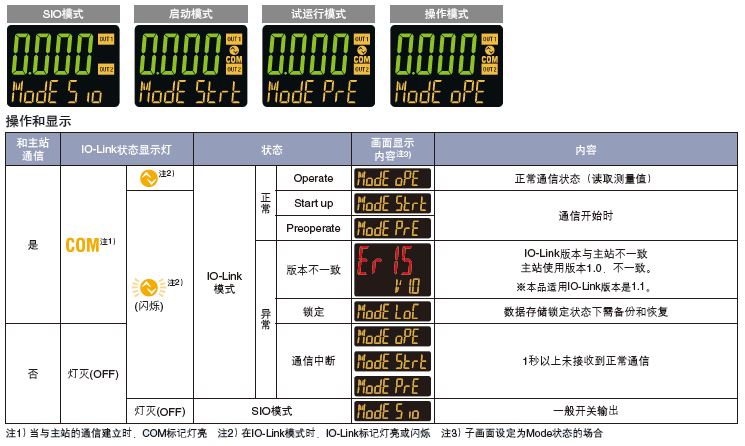

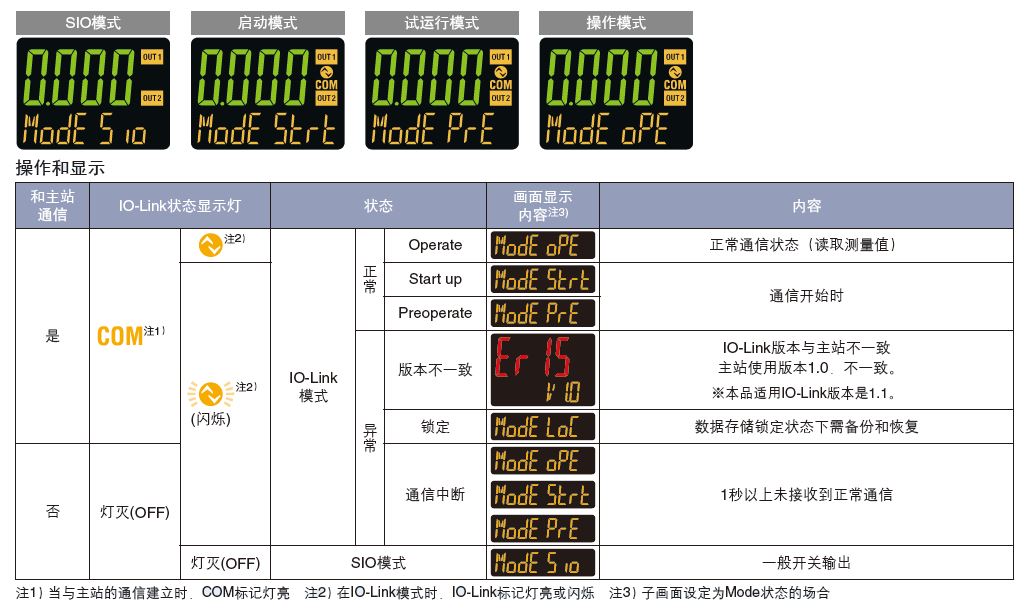

显示功能

显示输出的通信状态和通信数据的有无。

■一般流体用 ZSE20C(F)/ISE20C(H)

●采用不锈钢膜片

禁油(单层膜结构)
传感器部:SUS630, 接头部:SUS304
传感器部和接头部也可对应SUS316L

●防护等级:IP65

●泄漏量

1×10-10Pa・m3/s:端面密封、卡套接头
1×10-5Pa・m3/s:螺纹类型(R,Rc,NPT,G)

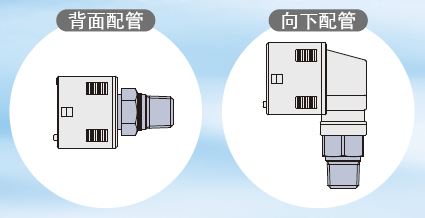

●可从2个方向配管

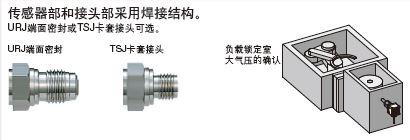

●フェースシール、コンプレッション継手の選択が可能。

可选择端面密封、卡套接头。

●适用流体示例

  • 液压油(JIS-K2213)
  • 硅酮油(JIS-K2213)
  • 润滑油(JIS-K6301)
  • 碳氟化合物
  • 氩气
  • 二氧化碳
  • 含冷凝水的空气
  • 氮气

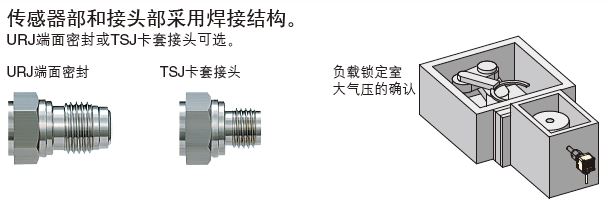

●订制规格

  • 流体接触部SUS316L规格

流体接触部零件(压力传感器和接头)使用不锈钢材质SUS316L,耐腐蚀性能提。

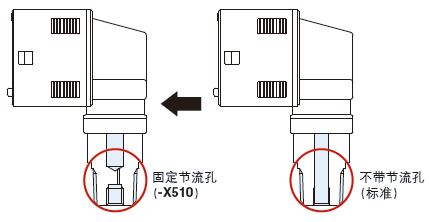

  • 内置节流孔接头(-X510)

接头中设计有固定节流孔,可防止传感器因水锤或流体惯性而受损。
