摆台

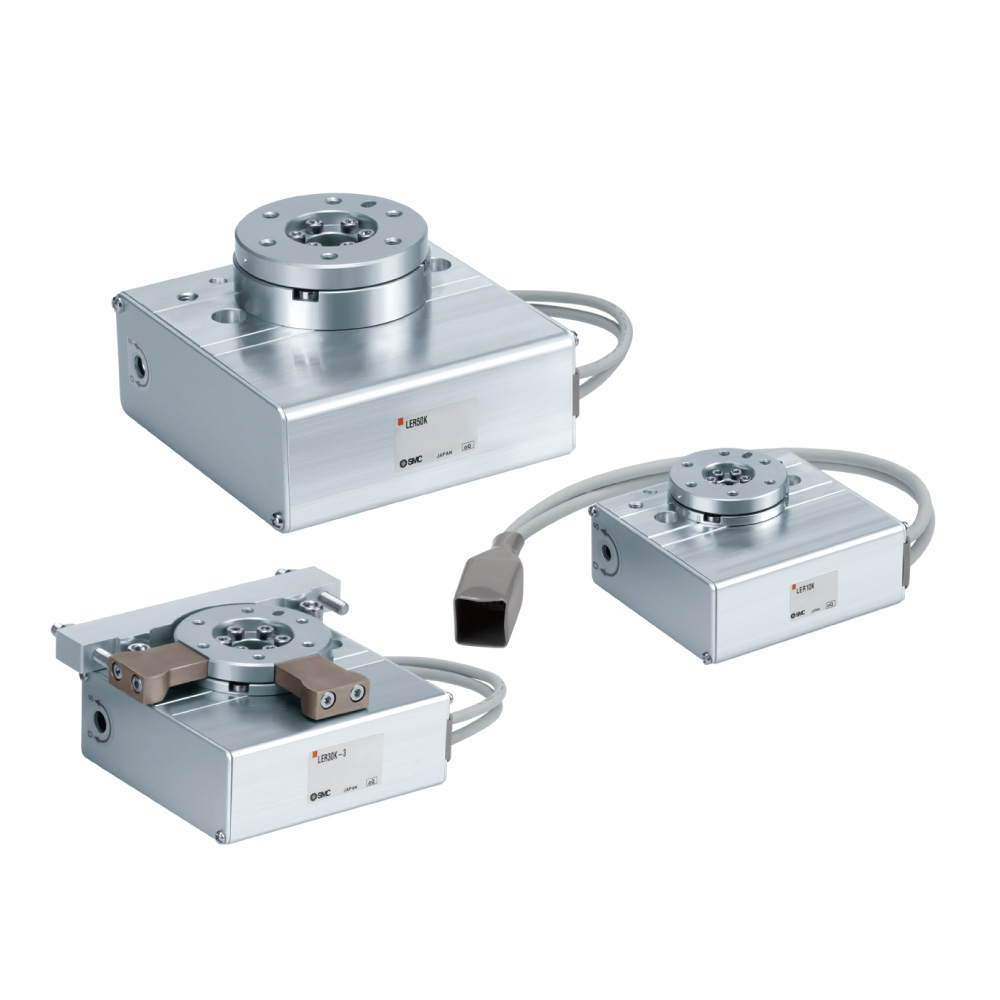

电动摆台 LER
-
・摆动角度 ：360°、320°（ 310°）、180°、90°
（ ）为LER10的值
・薄型：高度尺寸42mm（LER10）
・内置步进电机，实现省空间
・无冲击· 高速驱动
最大速度：420°/sec（7.33rad/sec）
最大加减速度：3000°/sec2 （52.36rad/sec2）
・速度· 加/减速度· 定位最多64点
・节能：摆台停止后，功率自动降低40%
・设定简单：设定位置和速度2项即可
控制器根据执行器规格设定后出厂（执行器、控制器配套销售）
注）带外部限位器的值。
| 系列 | 回转 力矩 ［N・m］ 基本型 | 回转 力矩 ［N・m］ 高扭矩型 | 最大速度 ［°/s］ 基本型 | 最大速度 ［°/s］ 高扭矩型 | 重复 定位 精度 ［°］ 基本型 | 重复 定位 精度 ［°］ 高扭矩型 |
|---|---|---|---|---|---|---|
| LER10 | 0.22 | 0.32 | 420 | 280 | ±0.05 （终端：±0.01）注） | ±0.05 （终端：±0.01）注） |
| LER30 | 0.8 | 1.2 | 420 | 280 | ±0.05 （终端：±0.01）注） | ±0.05 （终端：±0.01）注） |
| LER50 | 6.6 | 10 | 420 | 280 | ±0.05 （终端：±0.01）注） | ±0.05 （终端：±0.01）注） |
