小型2、3通电磁阀

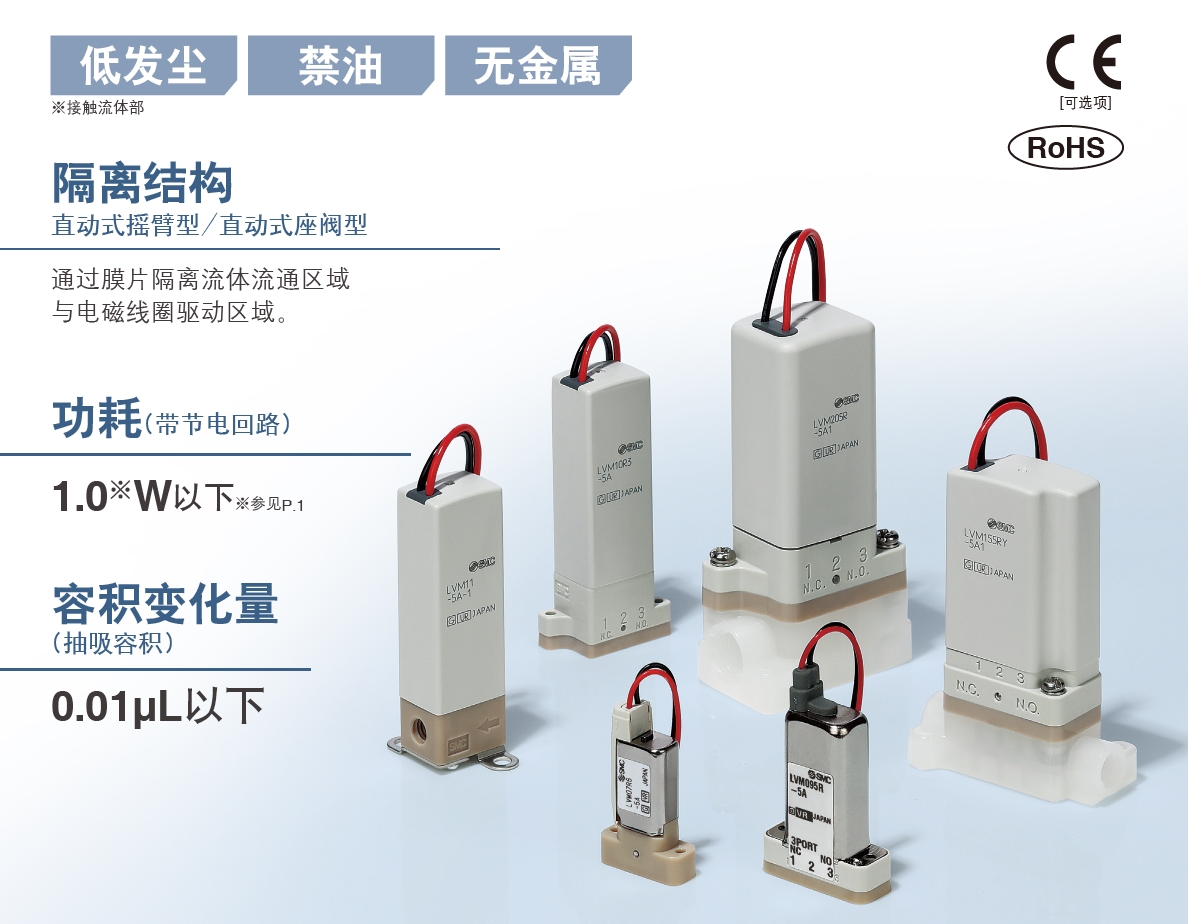

小型化学液用直动2・3通电磁阀 LVM
-
・低发尘、禁油、无金属 ※接触液体部分
・分离构造
膜片将使用流体区域与电磁头驱动部分隔离开
・消耗功率：1.0W以下（带节电回路）
・容积变化量（抽取量）：0.01μL以下

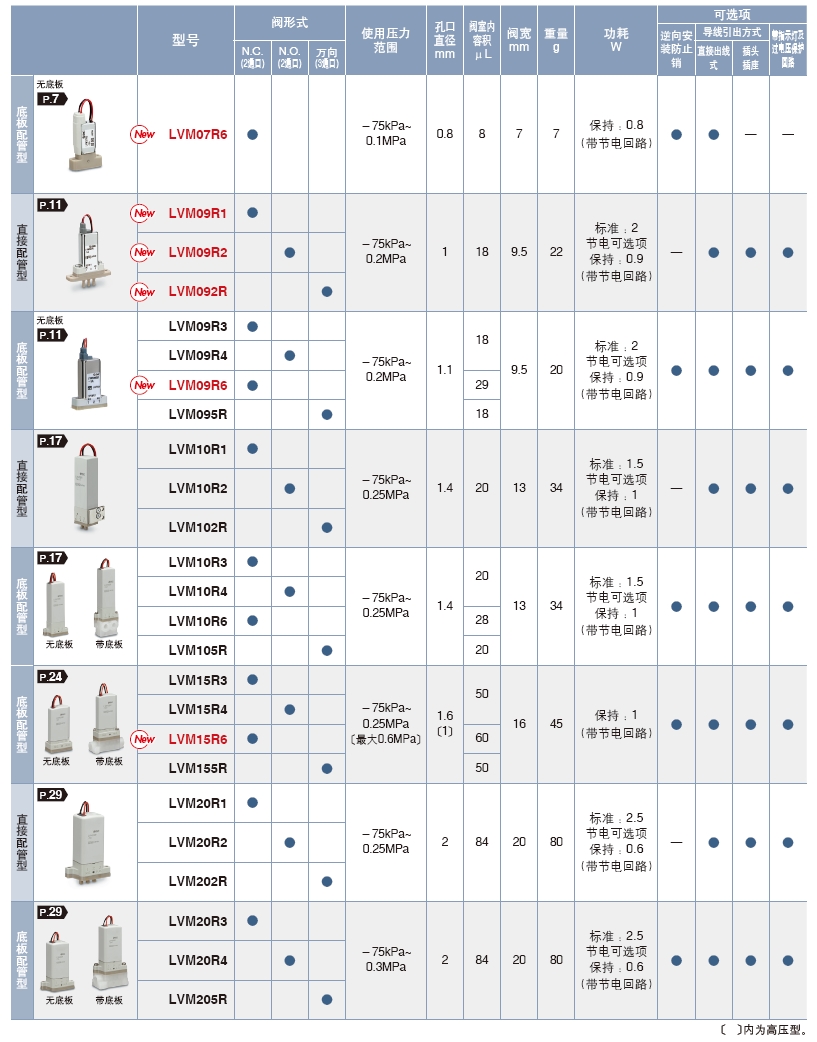

| 系列 | 阀构造 | 阀形式 | 使用压力范围 | 孔口径（mm） |
|---|---|---|---|---|
| LVM07 底座配管型 | 直动摇臂型 | N.C. | -75kPa〜0.1MPa | 0.8 |
| LVM09 直接配管型 底座配管型 | 直动摇臂型 | N.C. N.O. 通用 | -75kPa〜0.2MPa | 1(直接配管) 1.1(底座配管) |
| LVM10 直接配管型 底座配管型 | 直动摇臂型 | N.C. N.O. 通用 | -75kPa〜0.25MPa | 1.4 |
| LVM15 直接配管型 底座配管型 | 直动摇臂型 | N.C. N.O. 通用 | -75kPa〜0.25MPa (最大0.6MPa) | 1.6 1(高压型) |
| LVM20 直接配管型 底座配管型 | 直动摇臂型 | N.C. N.O. 通用 | -75kPa〜0.3MPa (直接配管型为0.25MPa) | 2 |
| LVM1□ 直接配管型 底座配管型 | 直动座阀型 | N.C. | 0〜0.25MPa | 1.5 |
产品特点

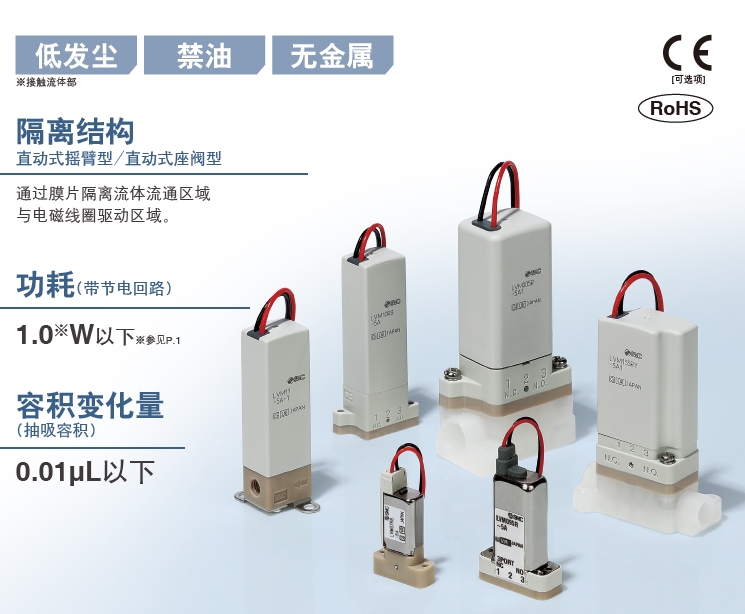

■低发尘、禁油、无金属
※接液部
■追加扩展品/可选项

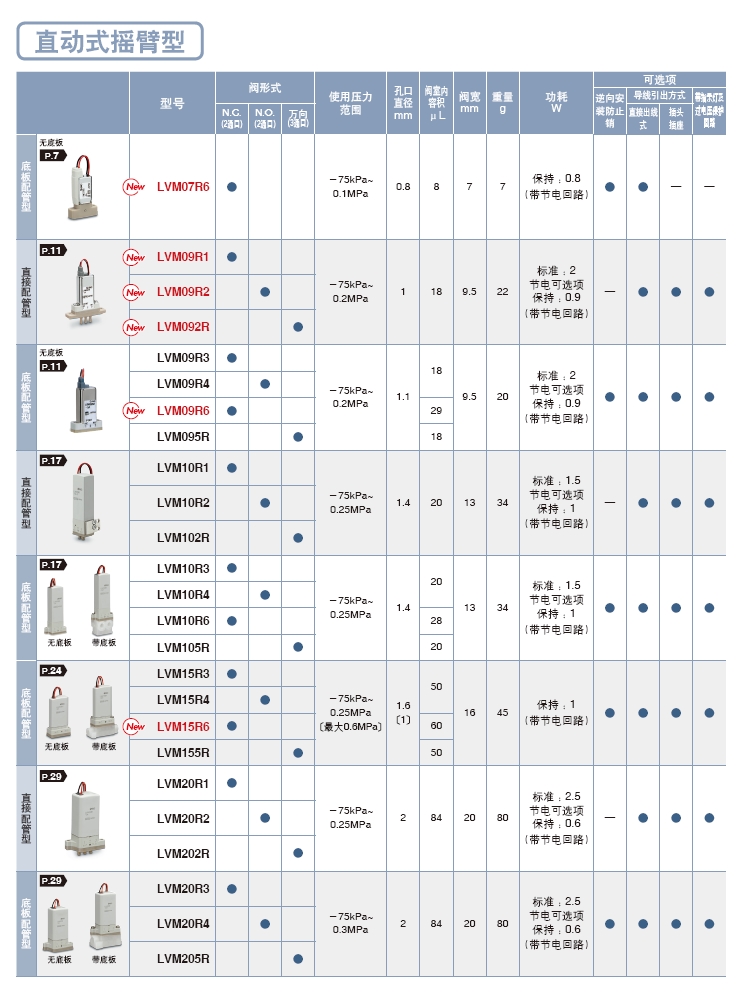

■直动式摇臂型／LVM07・09/090・10/100・15/150・20/200

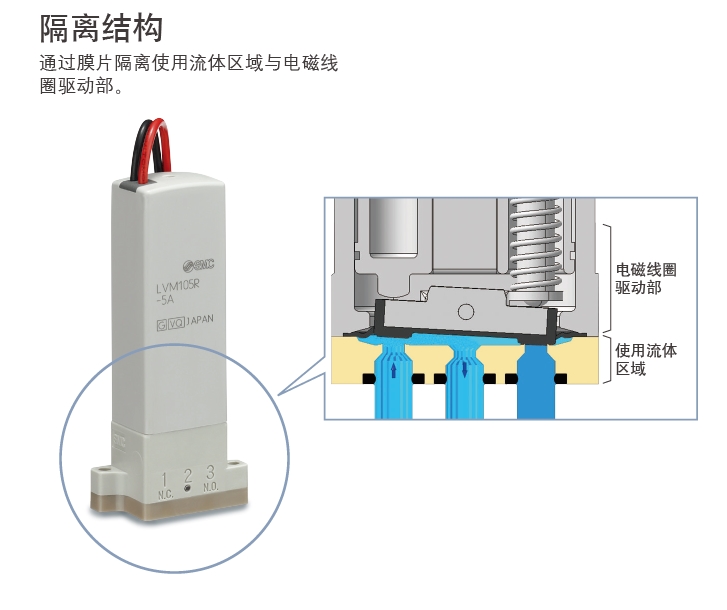

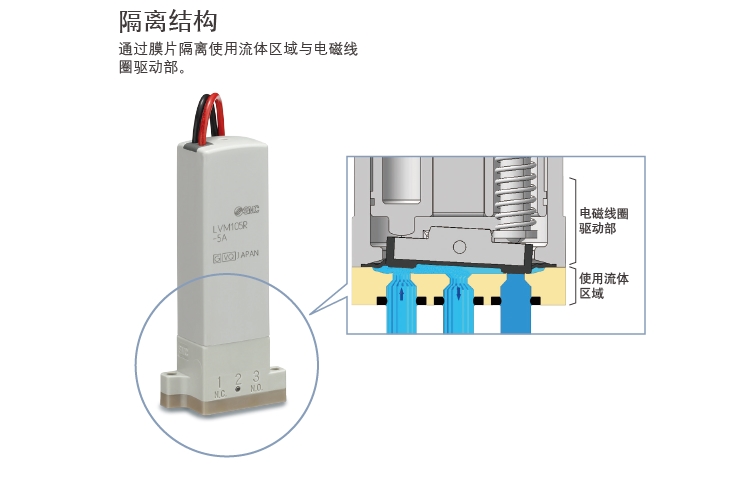

・隔离结构
通过膜片隔离使用流体区域与电磁线圈驱动部。

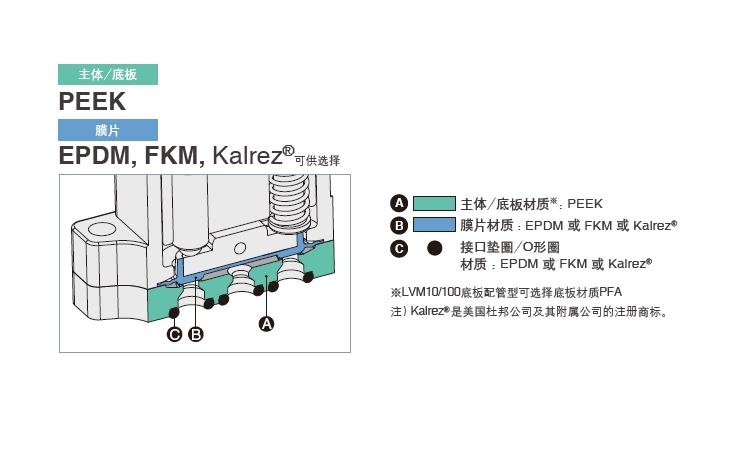

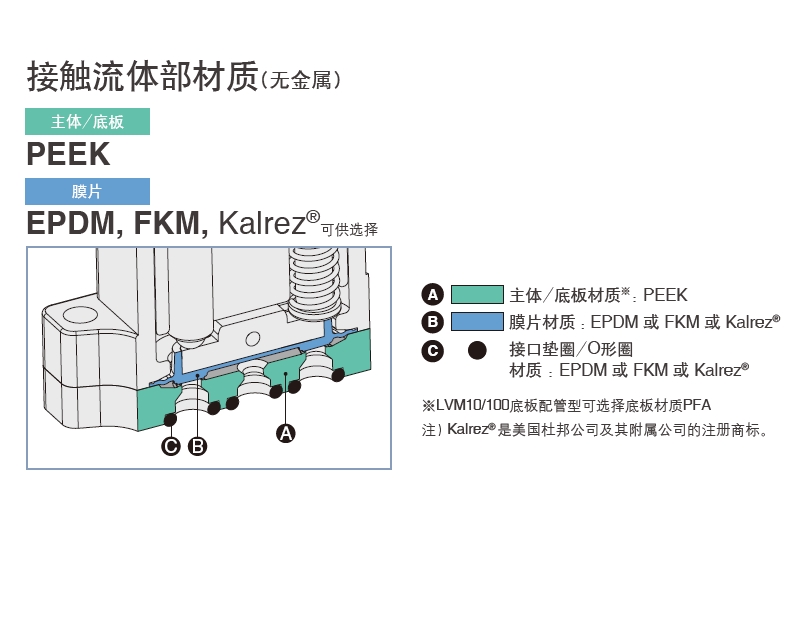

・接触流体部材质（无金属）

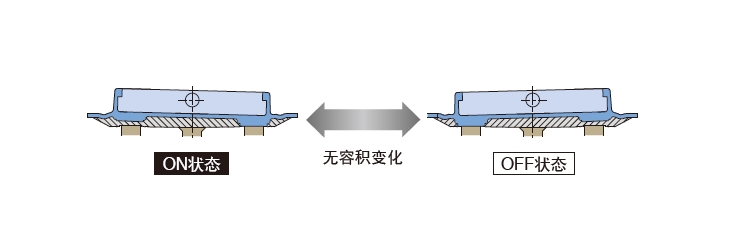

・容积变化量（抽吸容积）0.01μL以下

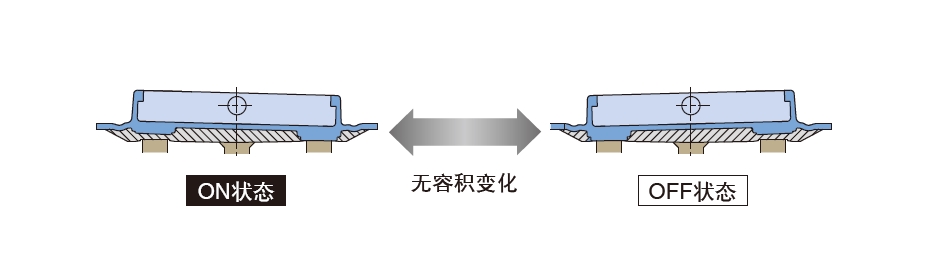

对通常的膜片式阀，由于在OFF状态和ON状态下阀室内容积不同，因此将阀从ON状态切换至OFF状态时，其容积变化导致流体从阀的2次侧输出。然而，对摇臂式，ON状态与OFF状态几乎没有容积变化，因此阀切换时，流体不会从阀的2次侧输出。

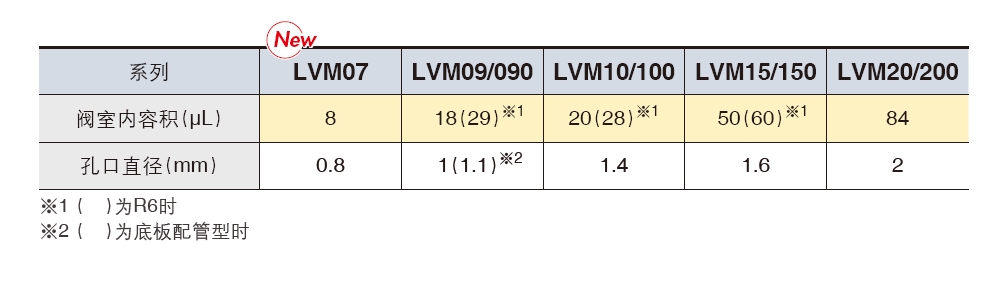

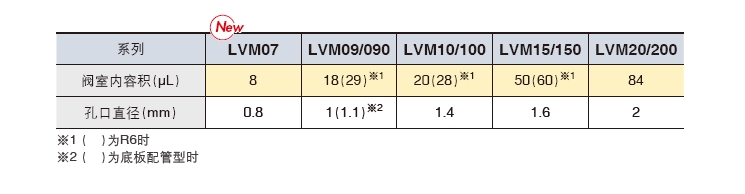

・阀室内容积
抑制阀室内容积，减少液体残留

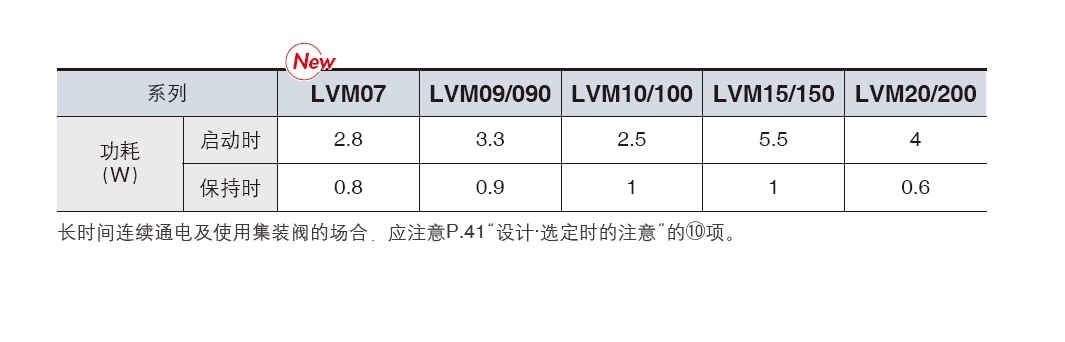

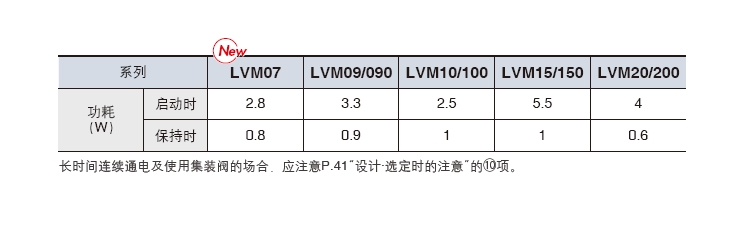

・可选择带节电回路
可大幅降低保持时的功耗
可长时间连续通电

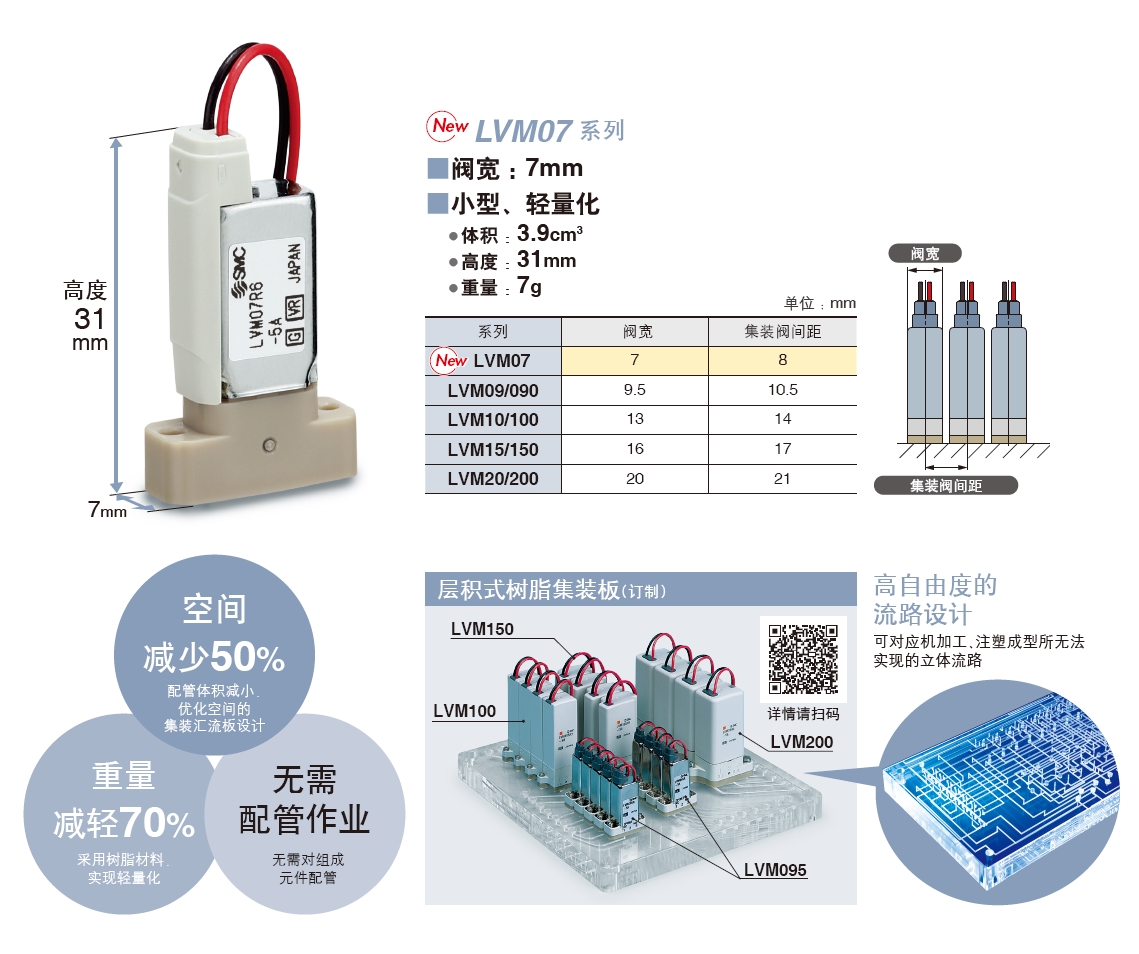

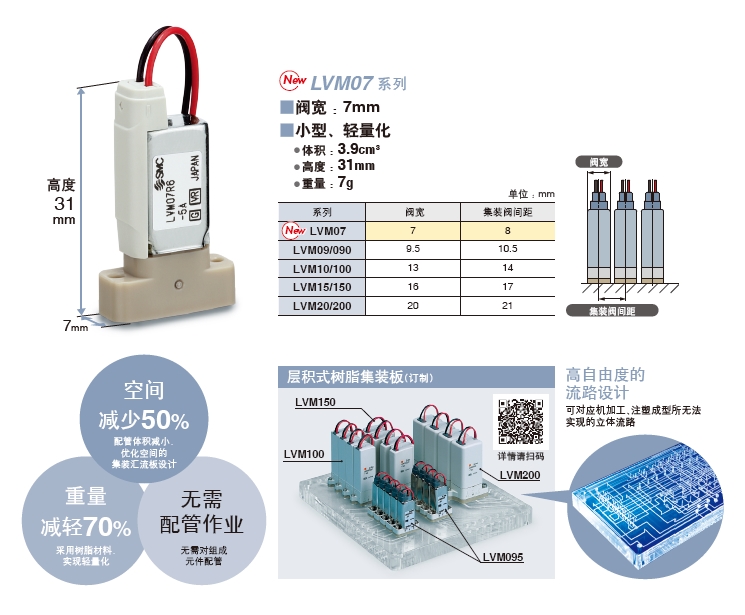

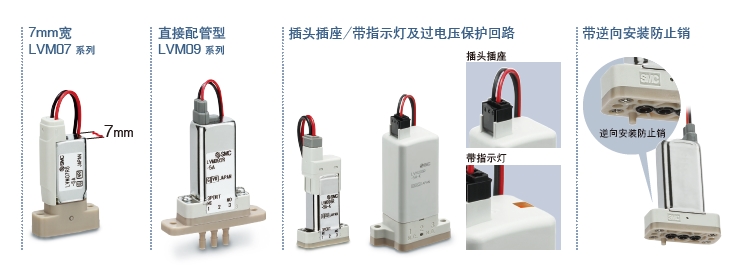

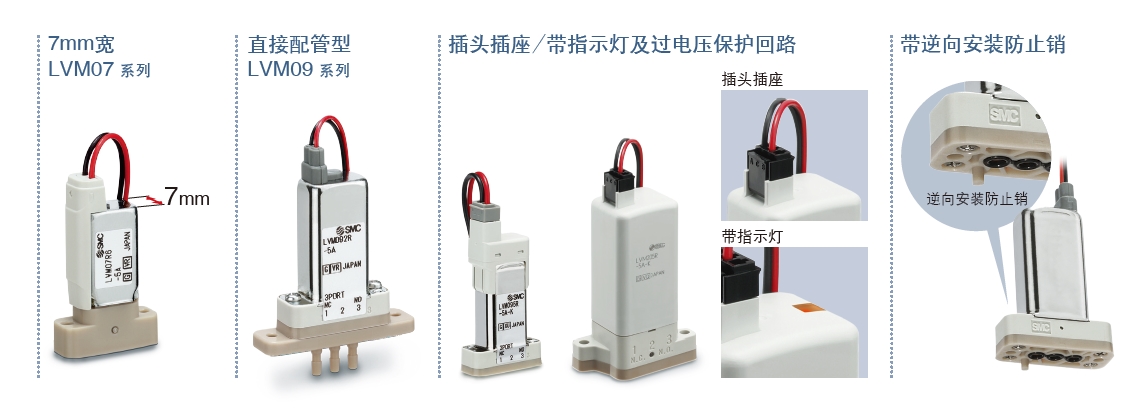

■省空间

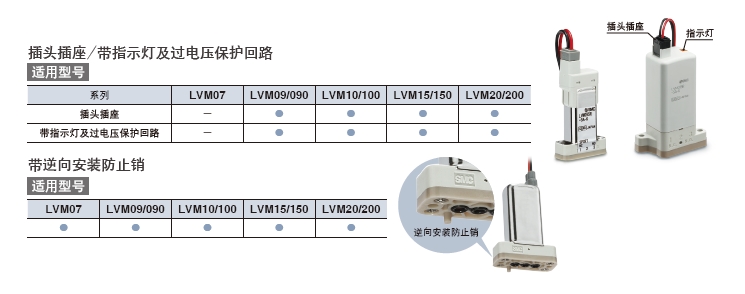

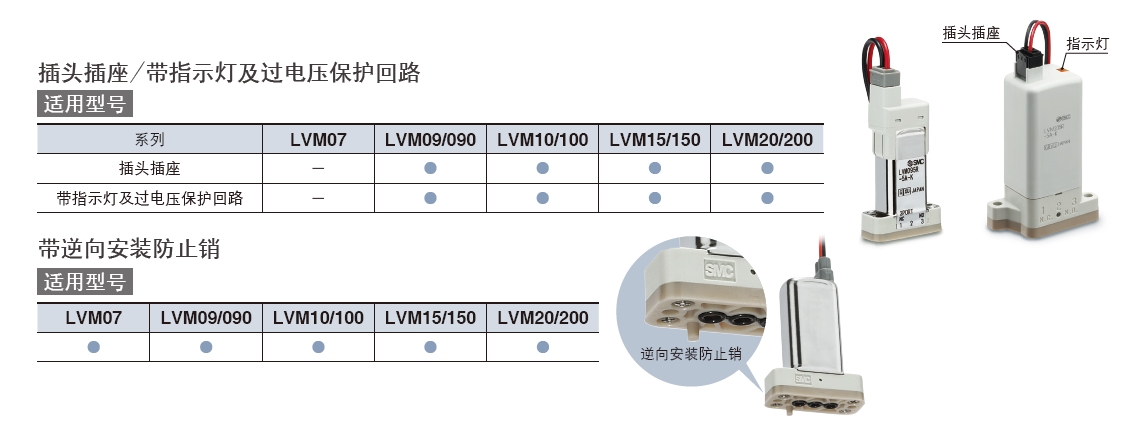

■追加可选项 New

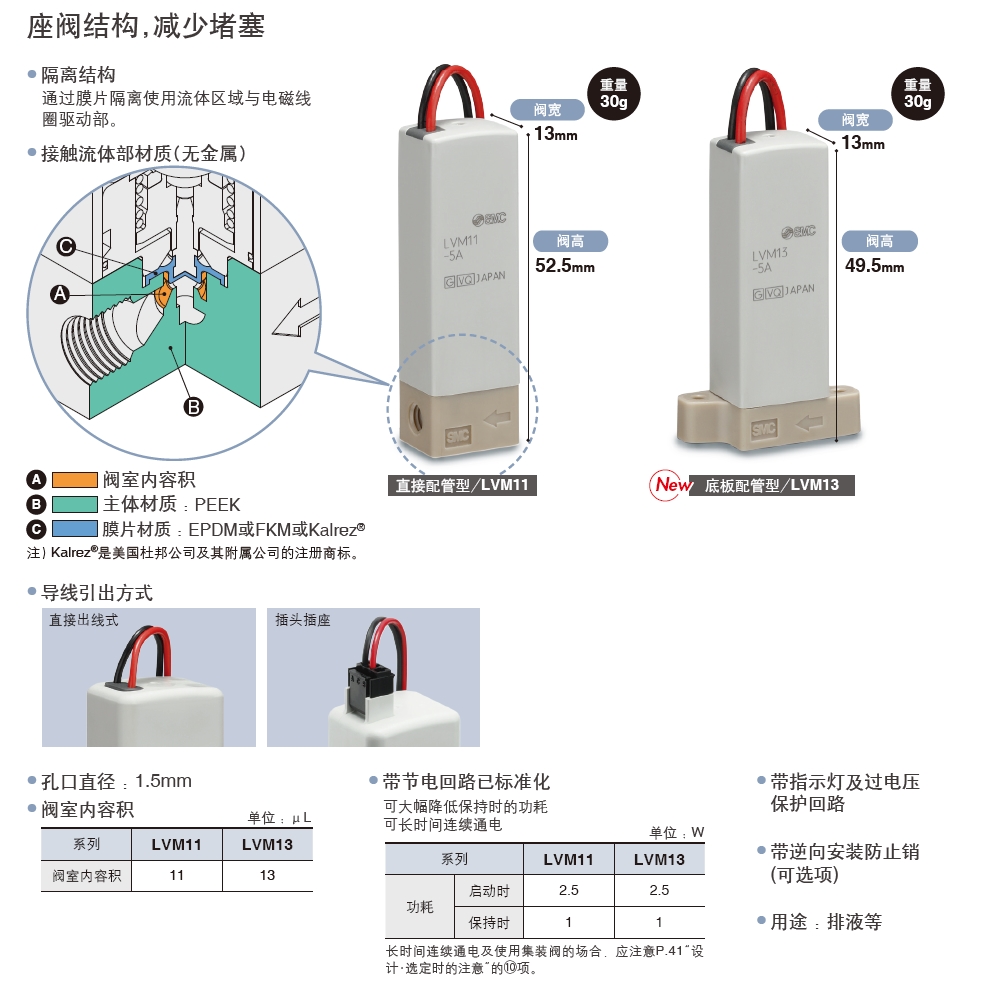

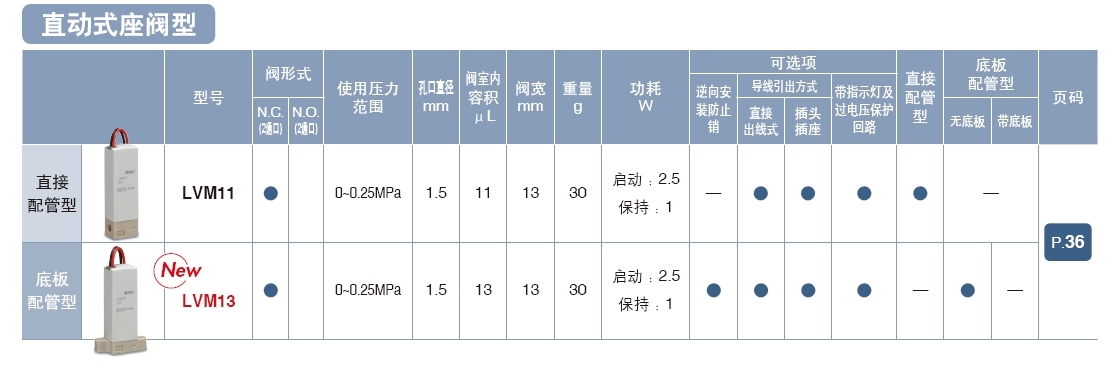

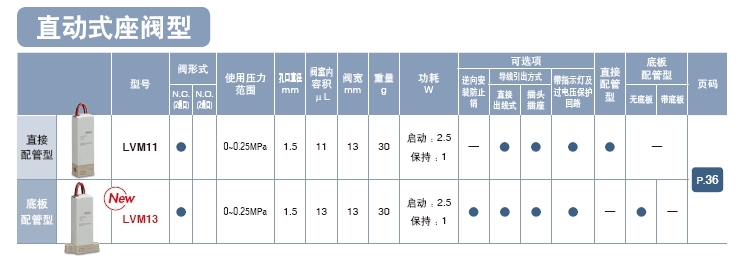

■直动式摇臂型／LVM11・13

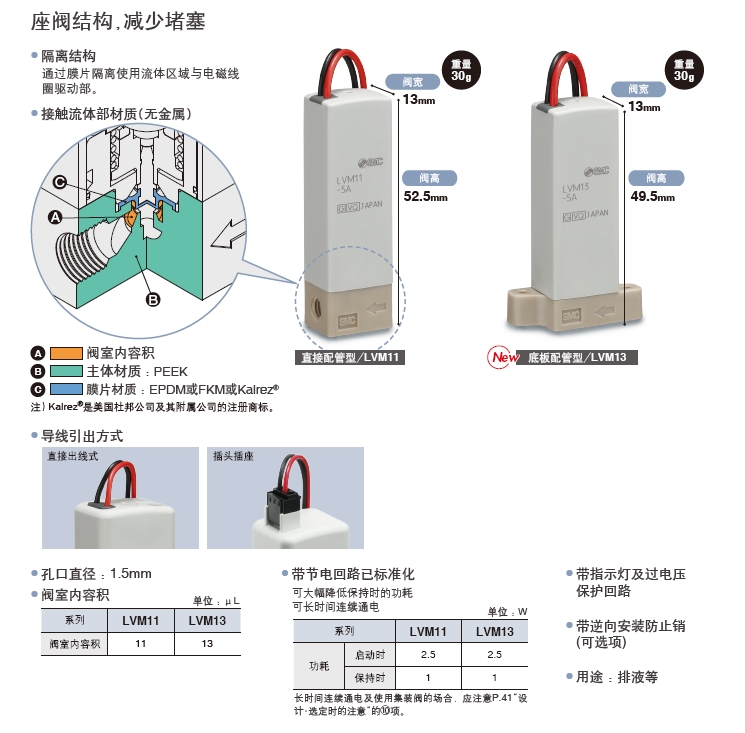

・座阀结构，减少堵塞

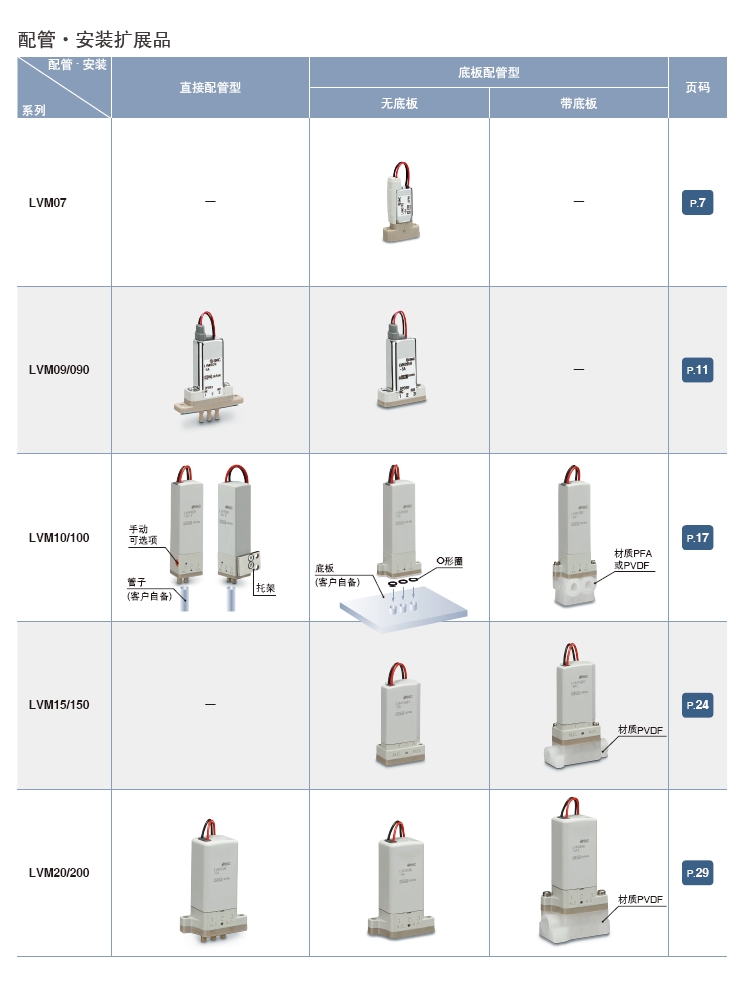

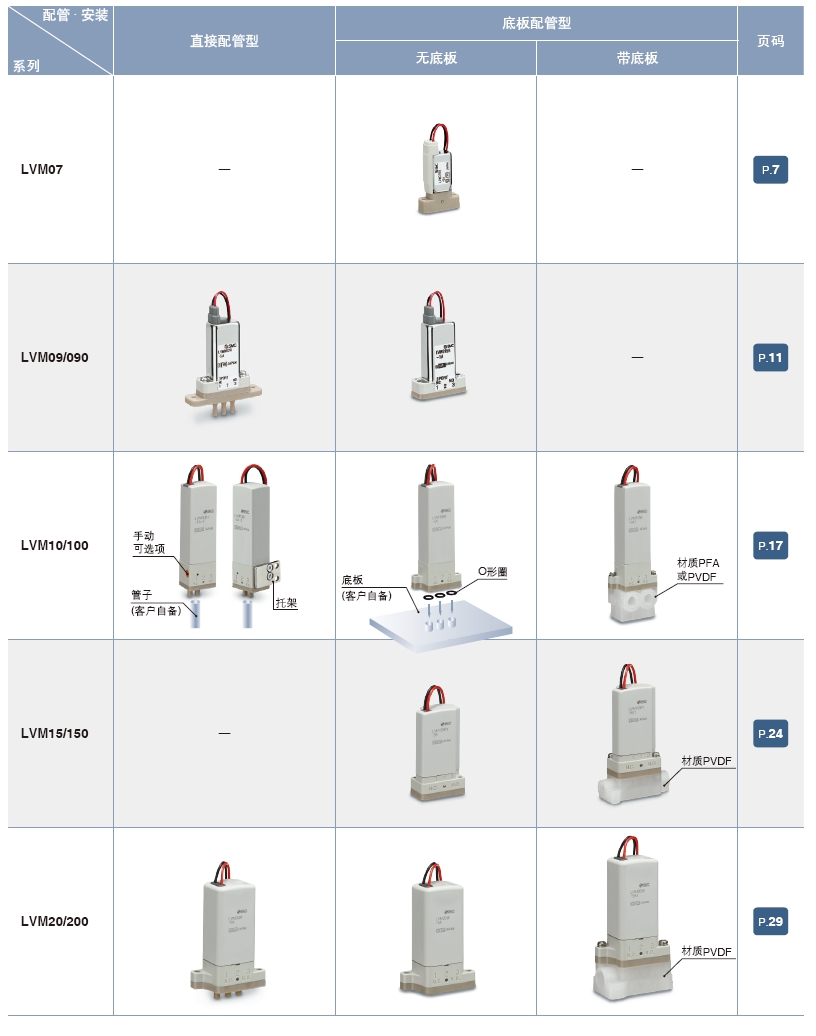

■系列扩展品
