ロータリアクチュエータ ベーンタイプ

ロータリアクチュエータ CRB/CDRB

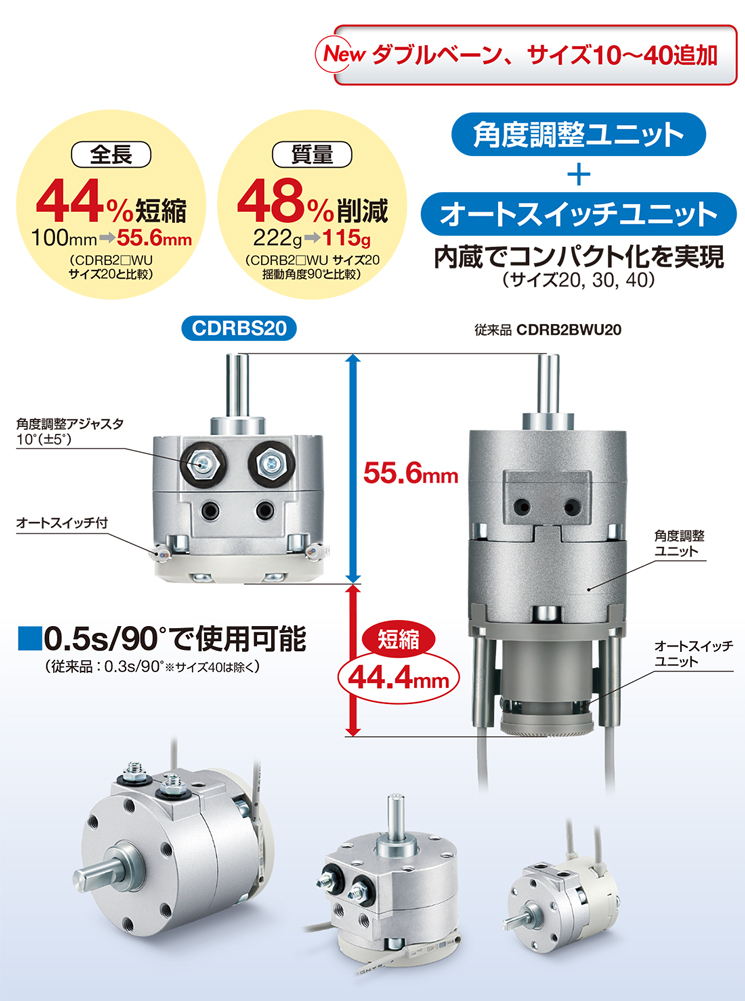

    ・角度調整ユニット、オートスイッチユニット内蔵でコンパクト化を
     実現 (サイズ20, 30, 40)。
     全長:44%短縮、重さ48%削減。

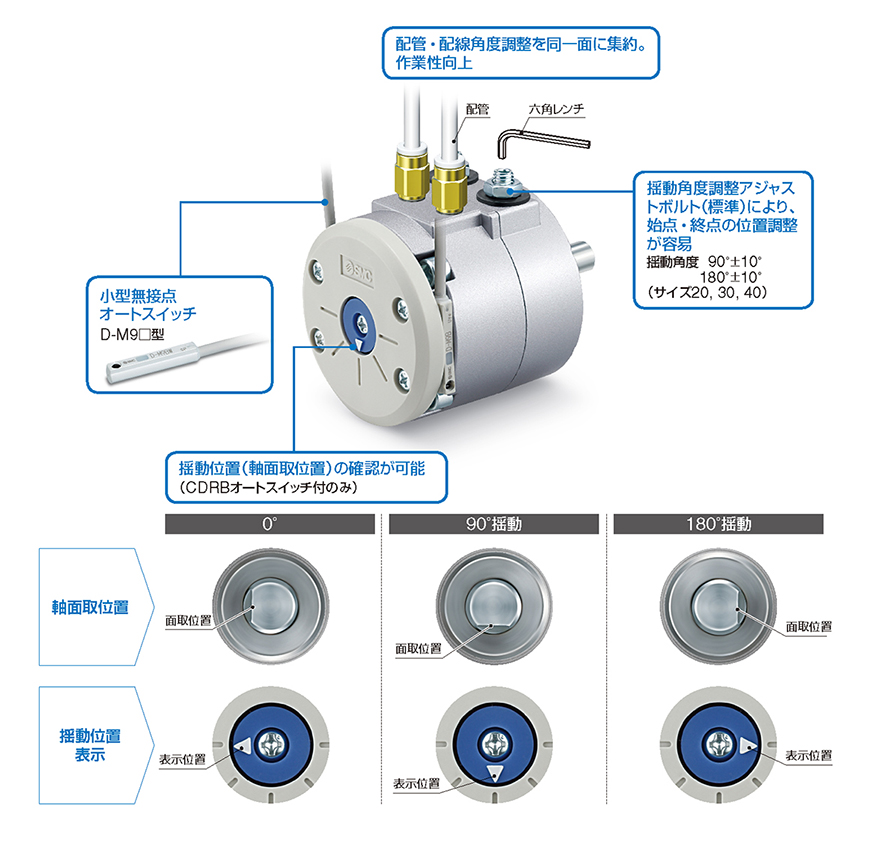

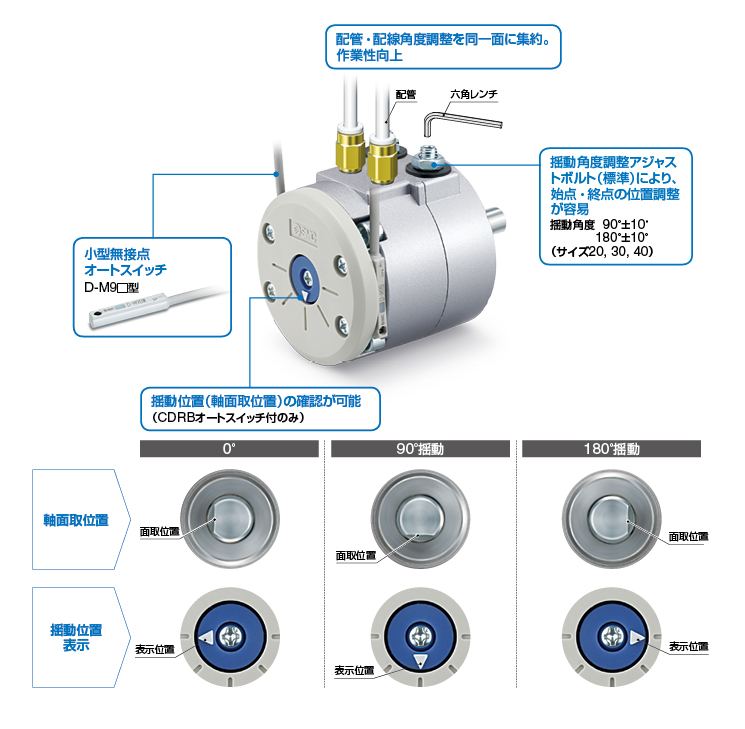

    ・配管・配線角度調整を同一面に集約。作業性向上。
    ・揺動角度調整アジャストボルト (標準) により、始点・終点の位置調整が容易。
    ・揺動位置 (軸面取位置) の確認が可能 (CDRBオートスイッチ付のみ)。
    ・CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • ロータリアクチュエータ CRB/CDRB
    取扱説明書
    タイプ シリーズ サイズ 検索結果を表示
    標準形(オートスイッチなし)CRB10,15,20,30,40検索結果を表示
    標準形(オートスイッチ付)CDRB10,15,20,30,40検索結果を表示
    縦型オートスイッチユニット付CRB□-A10,15,20,30,40
    可変角度調整ユニット付CRB□-B10,15,20,30,40
    縦型オートスイッチユニット付
    可変角度調整ユニット付
    CRB□-C10,15,20,30,40

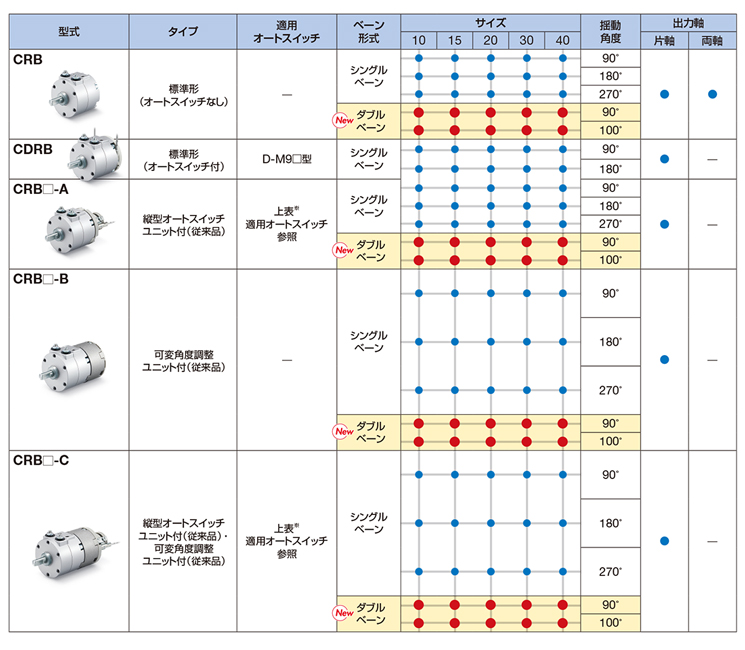

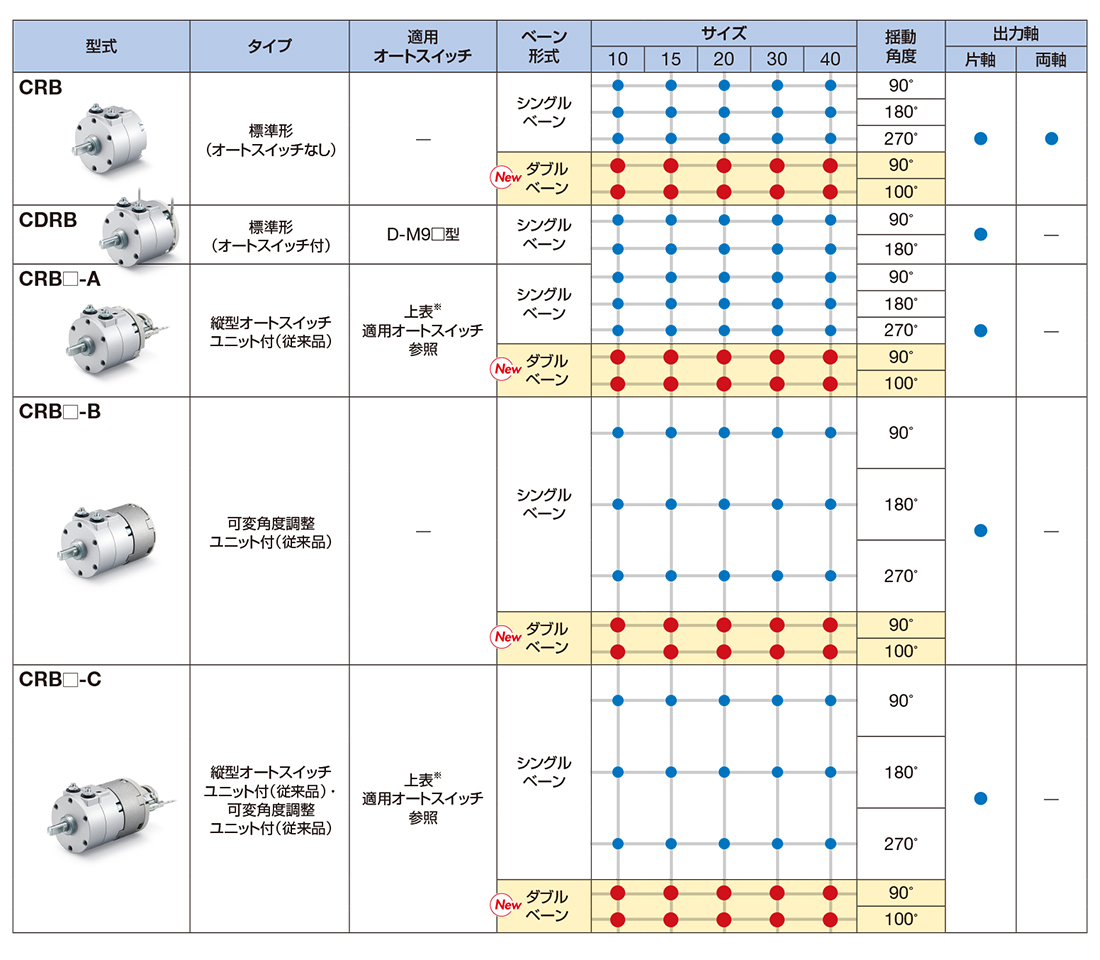

タイプシリーズベーン形式サイズ揺動角度
標準形(オートスイッチなし)CRBシングル10,15,20,30,4090°180°270°
標準形(オートスイッチ付)CDRBシングル10,15,20,30,4090°180°
縦型オートスイッチユニット付CRB□-Aシングル10,15,20,30,4090°180°270°
可変角度調整ユニット付CRB□-Bシングル10,15,20,30,4090°180°270°
縦型オートスイッチユニット付
可変角度調整ユニット付
CRB□-Cシングル10,15,20,30,4090°180°270°

製品特長

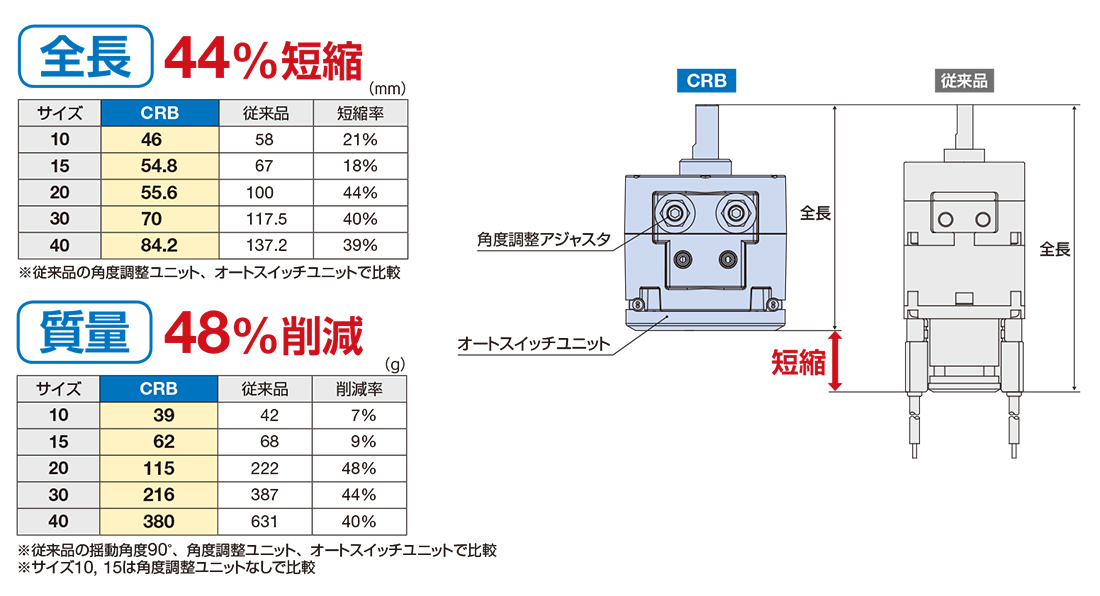

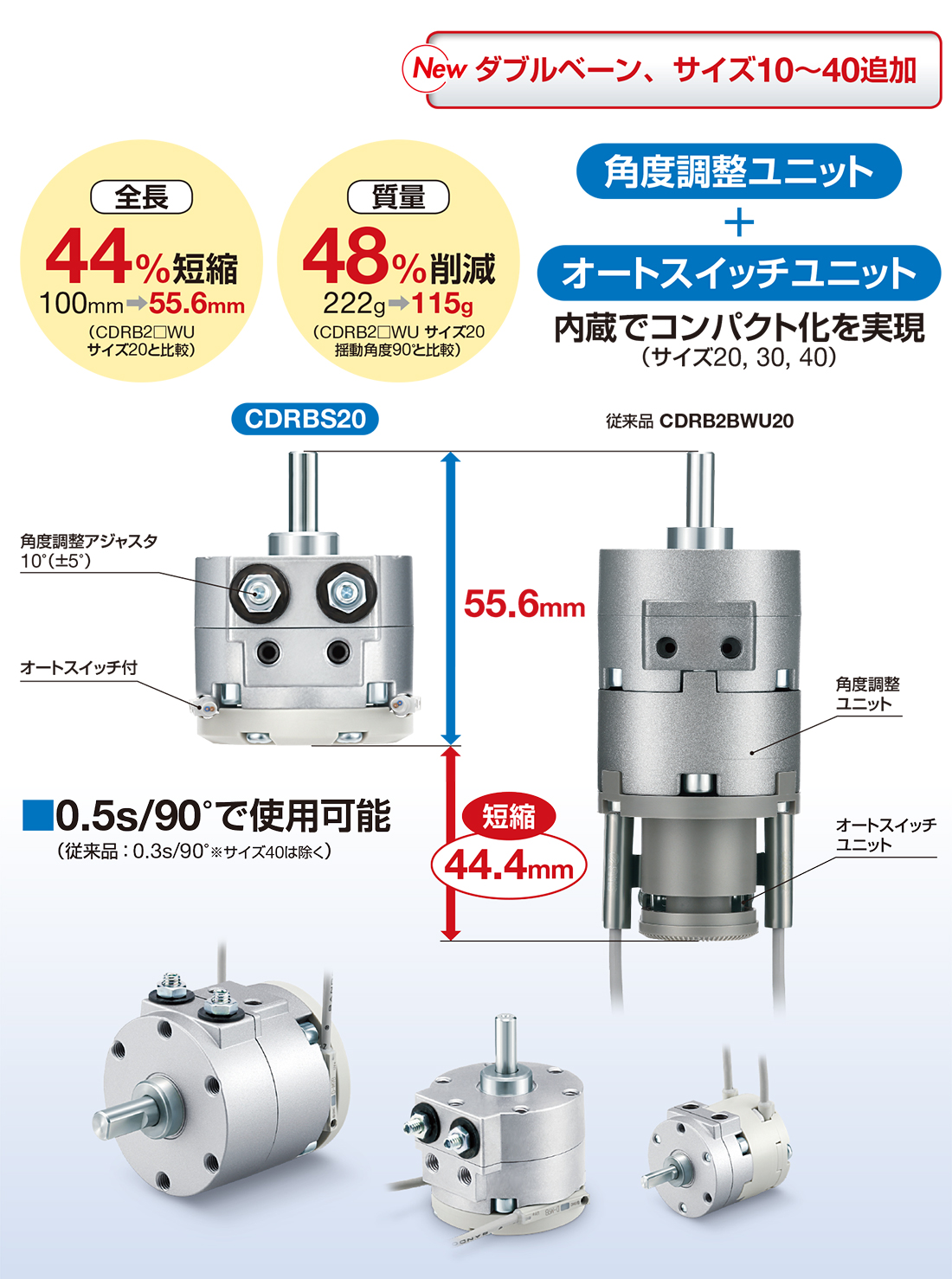

角度調整ユニット、オートスイッチユニット内蔵でコンパクト化を実現(サイズ20, 30, 40)

全長

質量

特長

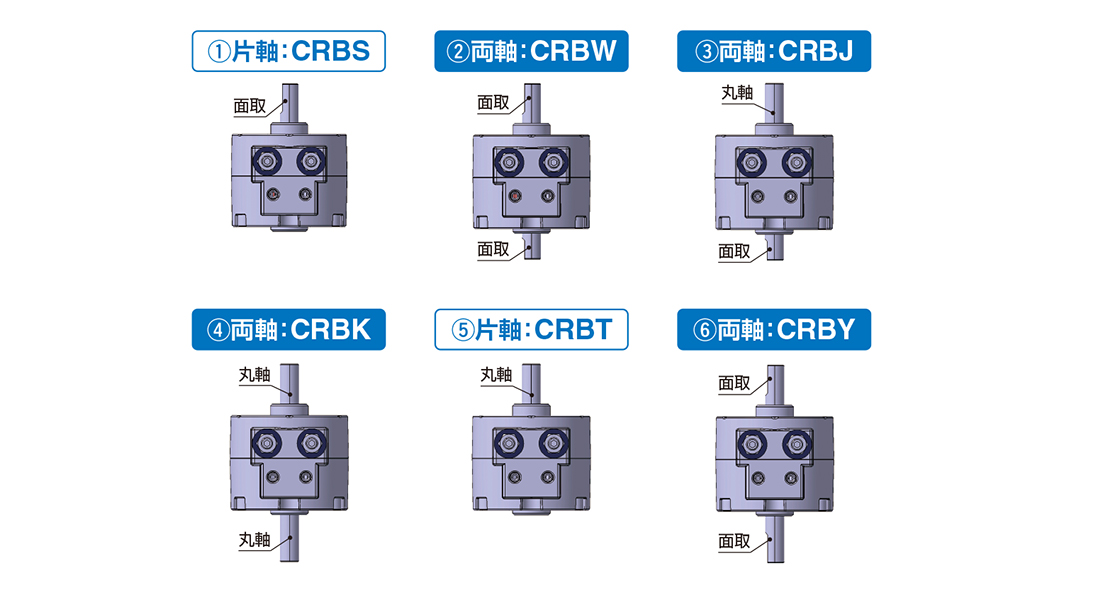

軸形式バリエーション

※オートスイッチ付の場合は片軸(①、⑤)のみになります。

取付互換

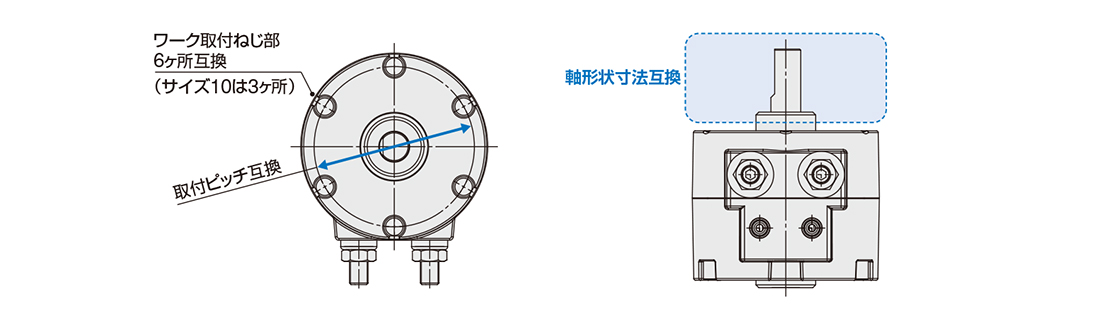

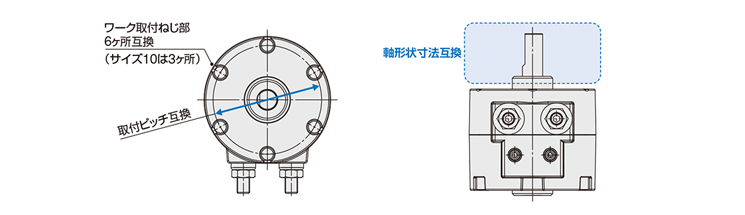

本体取付穴ピッチ、軸形状は従来品と同じです。

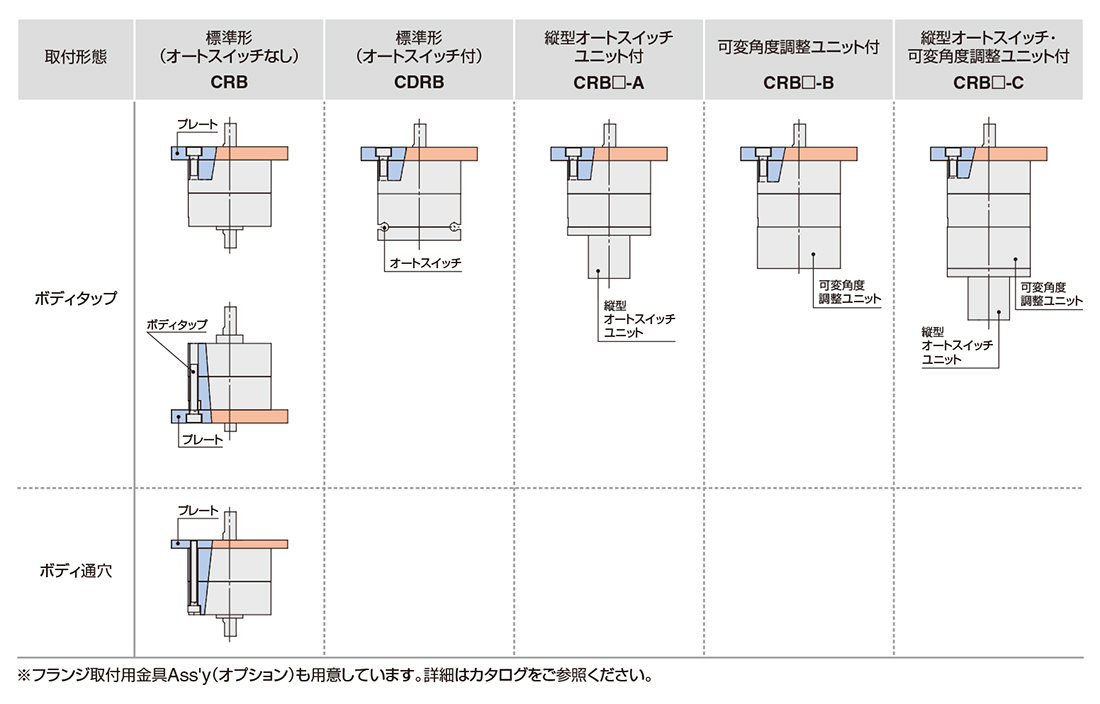

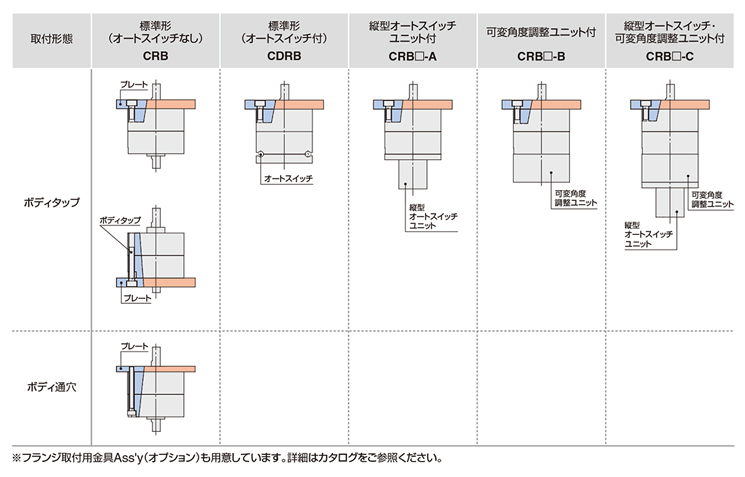

取付方法

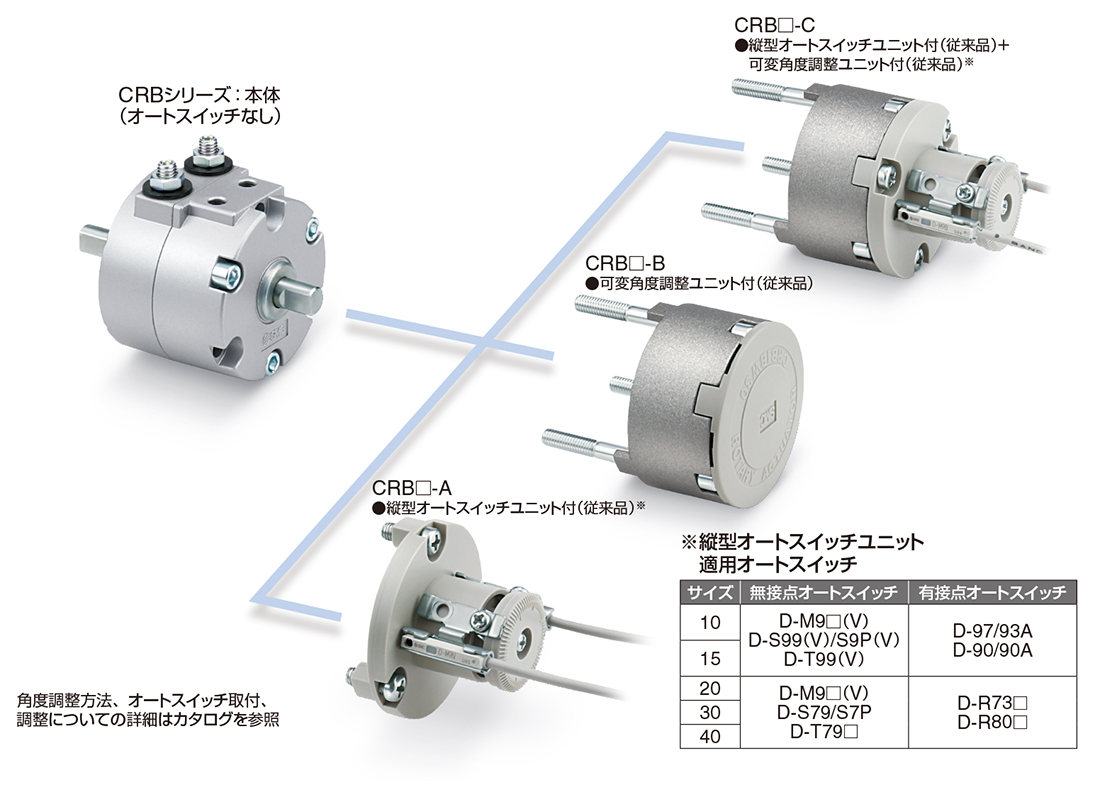

CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能

・縦型オートスイッチユニット、可変角度調整ユニットは従来品と同じです。メンテ時本体のみの交換が可能。
・CRBは、両軸オートスイッチなし(CRBW)の製品のみに従来品の各ユニットが取付可能です。

シリーズバリエーション
