汎用管継手
ワンタッチ管継手 KQ2
-
・真空－100kPa～使用可能。
・ボディ形状：全51機種
・ねじ部材質／表面処理（有orなし）：2種
・選べる表面処理：黄銅（めっきなし）、黄銅＋無電解ニッケルめっき
・適用チューブ外径
真円形
ミリ： ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16
インチ：ø1/8'', ø5/32'', ø3/16'', ø1/4'', ø5/16'', ø3/8'', ø1/2''
長円形
ミリ：ø3.2, ø4, ø6
インチ： ø1/8'', ø5/32'', ø3/16''
・接続ねじ
メートル：M3, M5, M6
R,Rc ：1/8, 1/4, 3/8, 1/2
G：1/8, 1/4, 3/8, 1/2
NPT：10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
Uni：1/8, 1/4, 3/8, 1/2
・シール方式
シール剤/ガスケットシール
パッキンシール
ガスケットシール（Uniねじ）
| シリーズ | リリースブッシュ形状 | サイズ | 接続ねじ |
|---|---|---|---|
| KQ2 | 長円形 | ミリ、インチ | M，R，Rc，G，NPT，Uni |
| KQ2 | 真円形 | ミリ、インチ | M，R，Rc，G，NPT，Uni |
製品特長

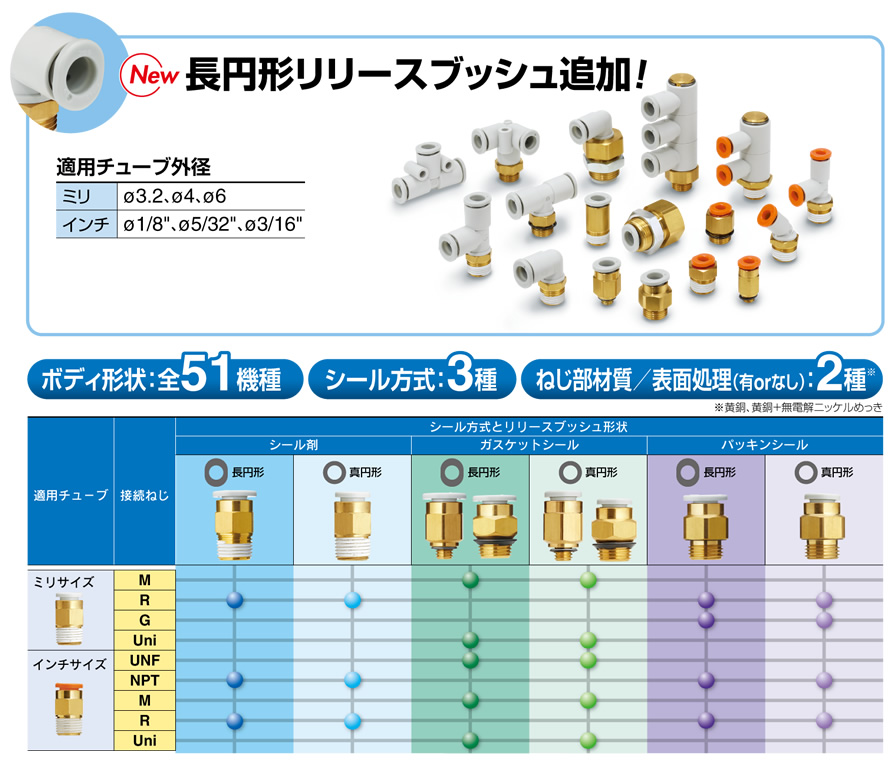

長円形リリースブッシュ追加 [New]

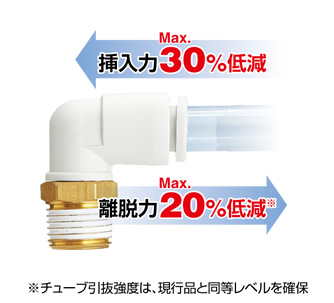

チューブ着脱性向上
挿入力MAX.30%低減
離脱力MAX.20%低減※
※チューブ引抜強度は、現行品と同等レベルを確保。

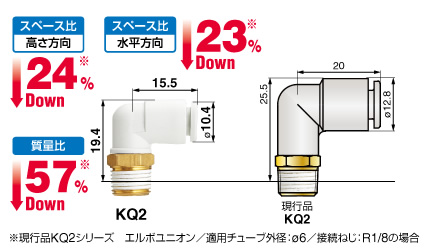

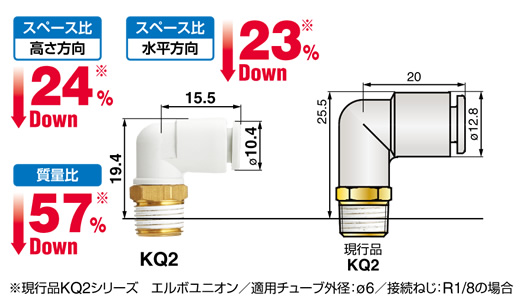

小型・軽量化
スペース比：高さ方向：24％Down※
スペース比：水平方向：23％Down※
質量比：水平方向：57％Down※
※現行品KQ2シリーズ エルボユニオン／適用チューブ外径：ø6／接続ねじ：R1/8の場合
KQ, KQ2, KJを“KQ2”へ一本化。
バリエーション充実、軽量、コンパクト

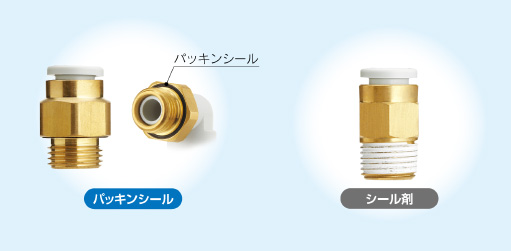

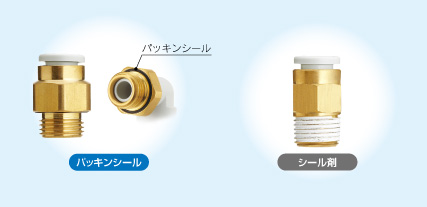

選べるシール方式
※R, NPTの場合
選べる表面処理
・黄銅（めっきなし）
・黄銅＋無電解ニッケルめっき

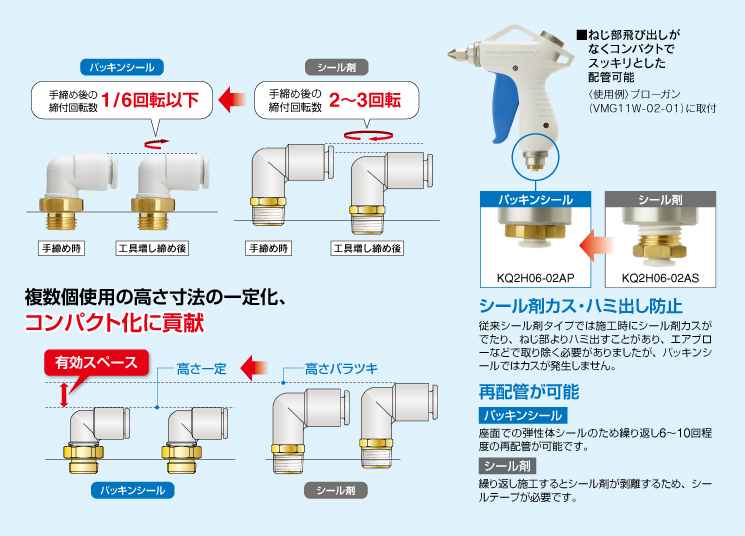

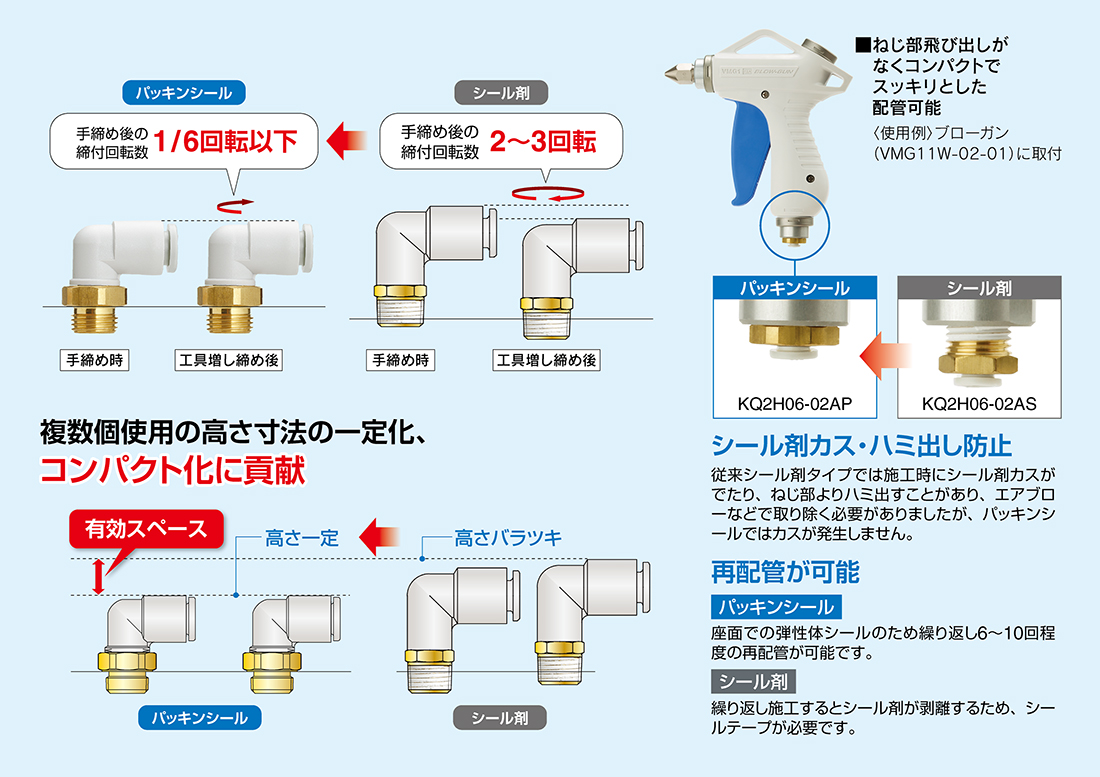

ねじ部にパッキンシールを採用。管用テーパめねじ（Rc, NPT）に使用可能な独自のねじ構造
施工性向上（手締め後の工具増し締め量低減）

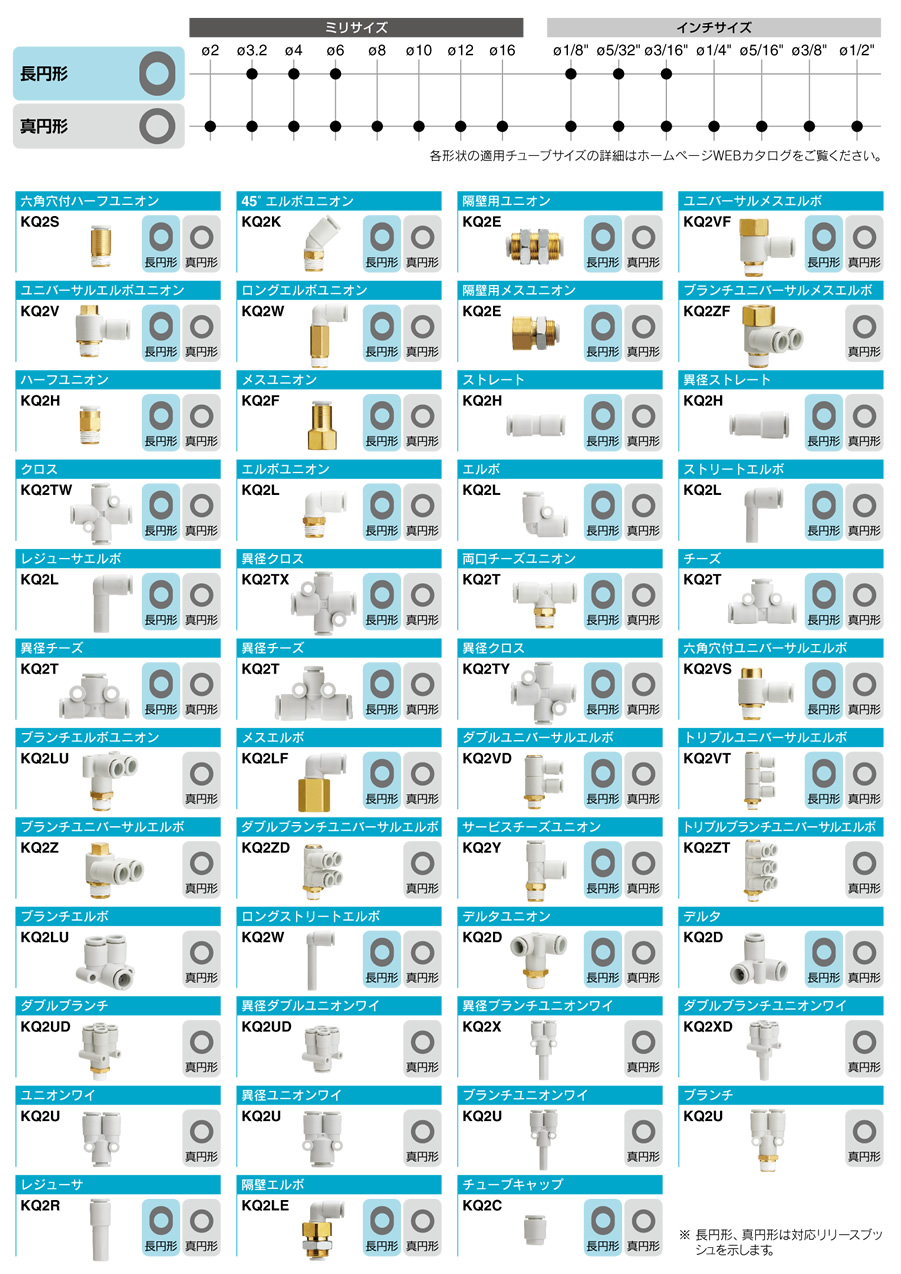

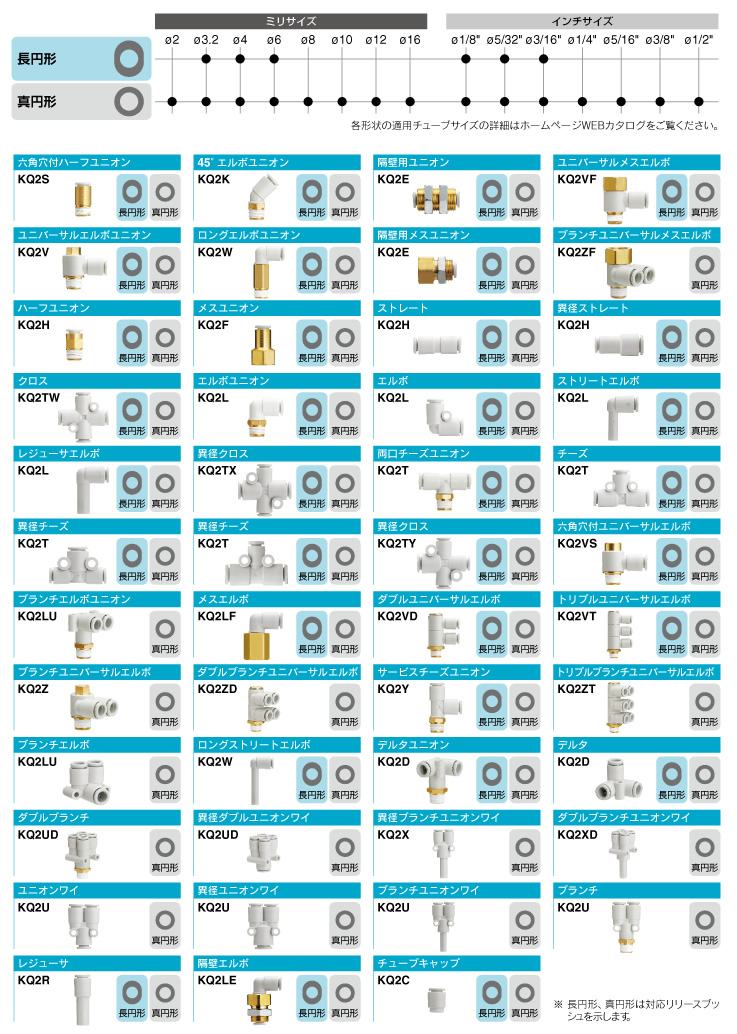

長円形／真円形 バリエーション
