パイロット式4·5ポートソレノイドバルブ

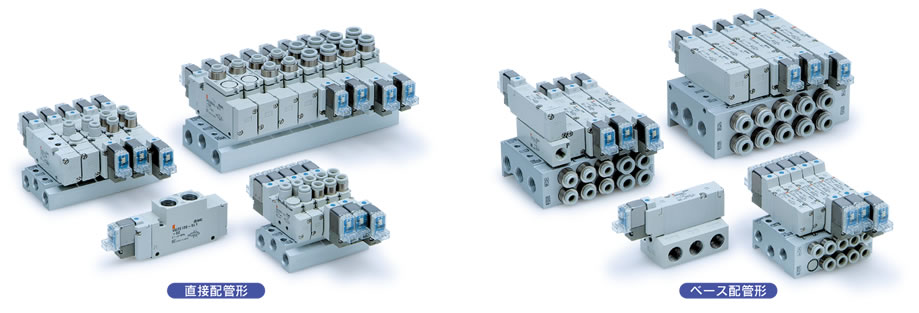

5ポートソレノイドバルブ VQZ1000/2000/3000

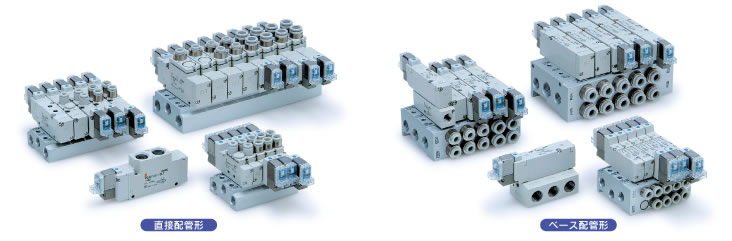

    ・マニホールドバルブには3ポート弁、5ポート弁混載可能。
    ・アルミ一体形マニホールド・DINレール取付可能。
    ・マニホールド型式:VV5QZ12,VV5QZ15,VV5QZ22,VV5QZ25,
              VV5QZ32,VV5QZ35
シリーズ流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
流量特性
4/2→5/3(A/B→EA/EB)
Cv
シリンダ
駆動
サイズ
消費電力(W)
VQZ10001.30.240.32φ630.35(標準)
0.9
(高圧タイプ、高速応答タイプ)
VQZ20002.30.290.53φ800.35(標準)
0.9
(高圧タイプ、高速応答タイプ)
VQZ30004.60.261.2φ1000.35(標準)
0.9
(高圧タイプ、高速応答タイプ)

製品特長

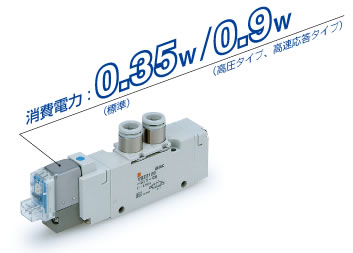

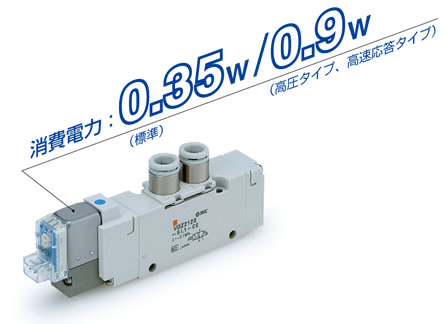

消費電力:0.35W(標準)/0.9W(高圧タイプ、高速応答タイプ)

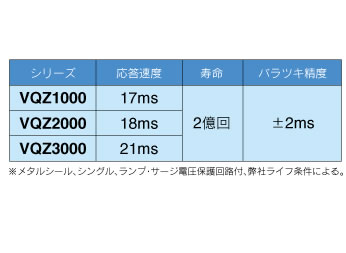

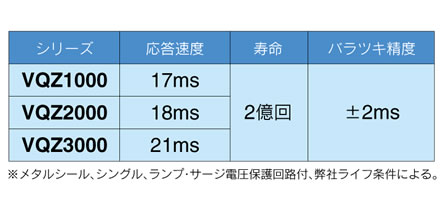

高速応答・長寿命

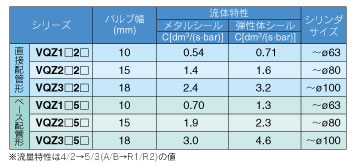

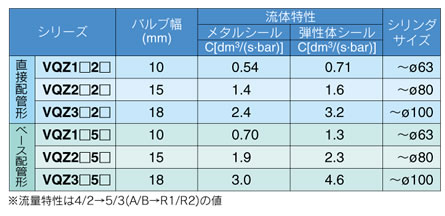

小形・大流量

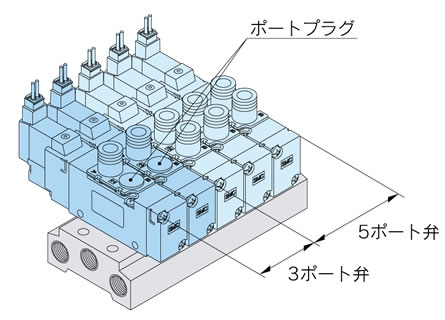

3ポート・5ポート混載可能

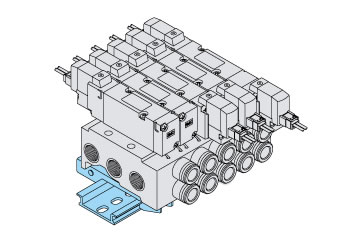

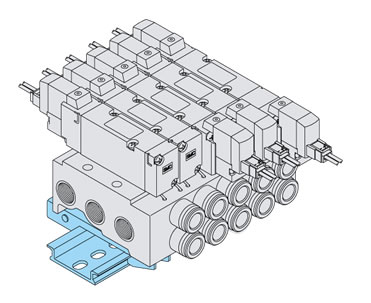

DINレール取付可能

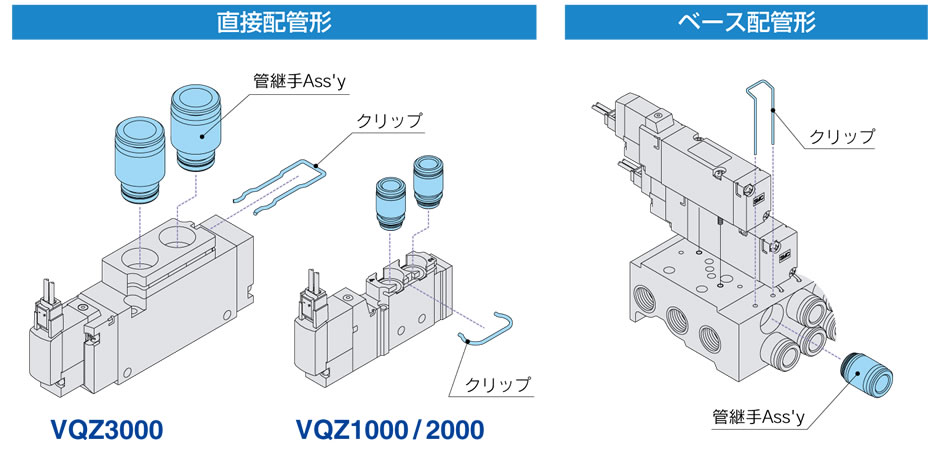

ワンタッチ管継手内蔵で簡単な配管作業

管継手はクリップ止めですので簡単に交換可能です。



保護構造IP65対応可能(DIN形ターミナルタイプ・集合排気形)



主弁構造にメタルシールと弾性体シールを採用
