パイロット式4·5ポートソレノイドバルブ
5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000
-
・流量UPでバルブのサイズダウン可能。
省エネ、省スペースに貢献します。
・消費電力：0.1W(節電回路付)、0.35W(標準)
・プラグインサブプレートに対応。
・プラグイン金属ベース（IP40）／プラグインコネクタ接続ベース（IP67）
・マニホールド型式：SS5Y3，SS5Y5，SS5Y7
・F.R.L.コンビネーションに(AC-D Series)接続（-X990）
・スペーサ形減圧弁に対応
| シリーズ | 流量特性 4/2→5/3（A/B→EA/EB） C［dm3/（s・bar）］ | 流量特性 4/2→5/3（A/B→EA/EB） b | シリンダ 駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|
| SY3000 | 1.6 | 0.19 | φ50 | 0.35（標準） 0.1（節電回路付） |
| SY5000 | 3.6 | 0.17 | φ63 | 0.35（標準） 0.1（節電回路付） |
| SY7000 | 5.9 | 0.20 | φ80 | 0.35（標準） 0.1（節電回路付） |
製品特長

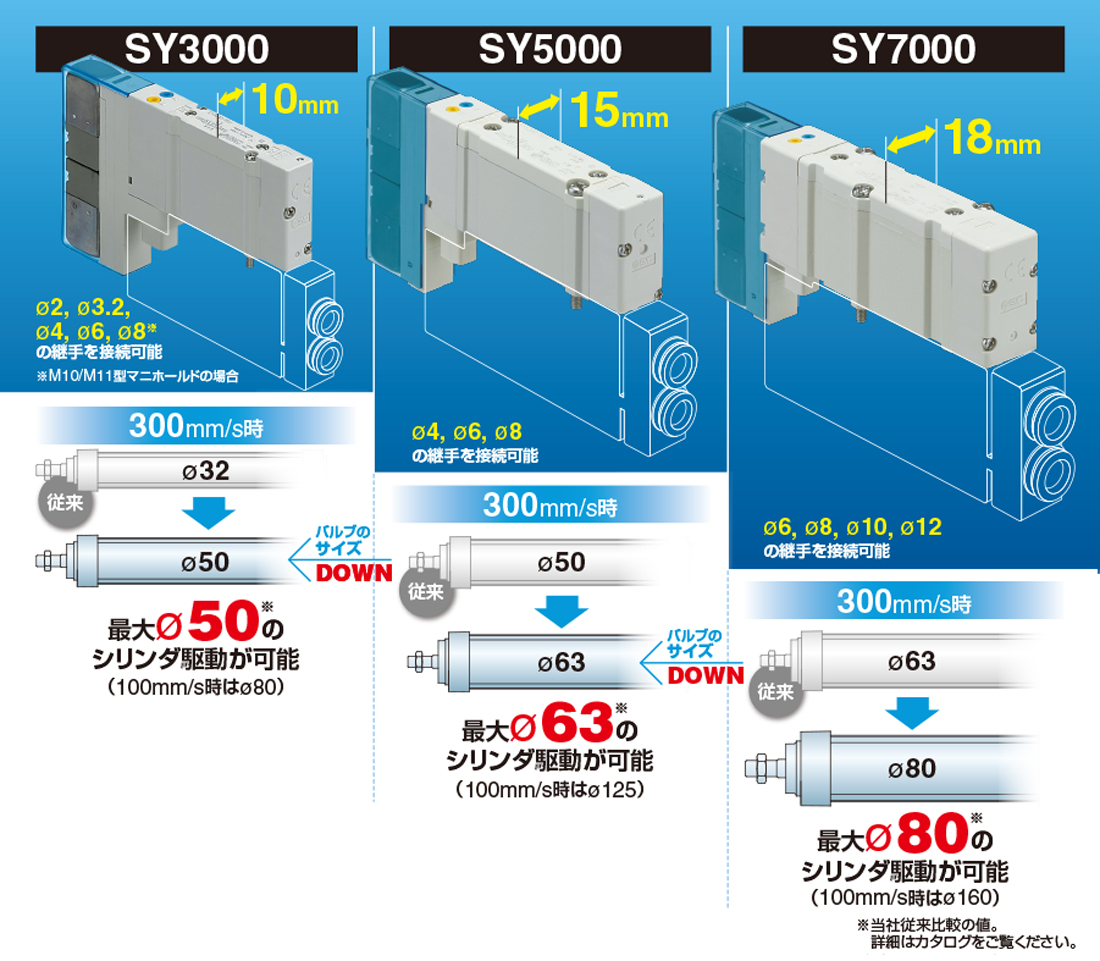

流量UPでバルブのサイズダウン可能
省エネ、省スペースに貢献します。

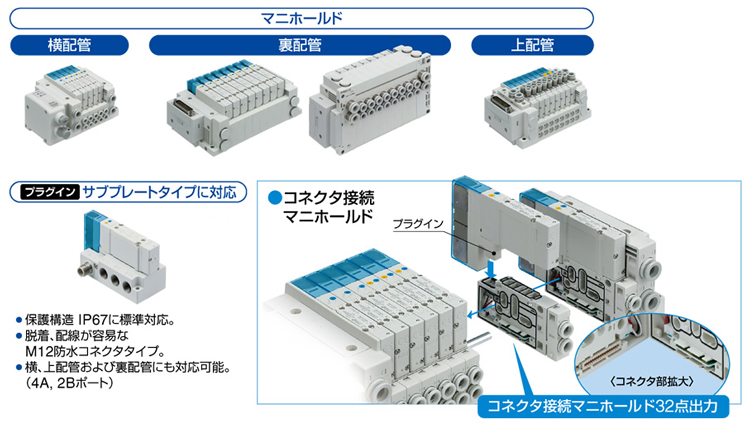

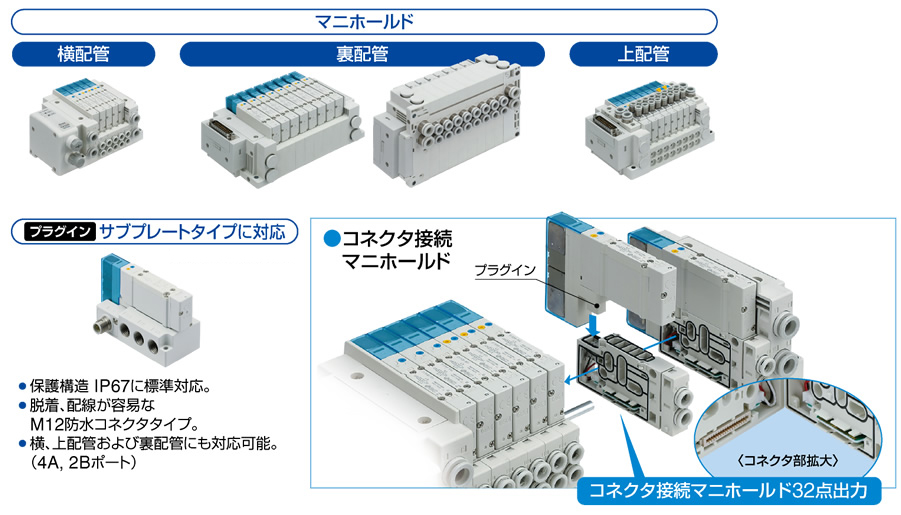

マニホールドバリエーション
プラグイン 金属ベース［IP40］
プラグイン コネクタ接続ベース［IP67］

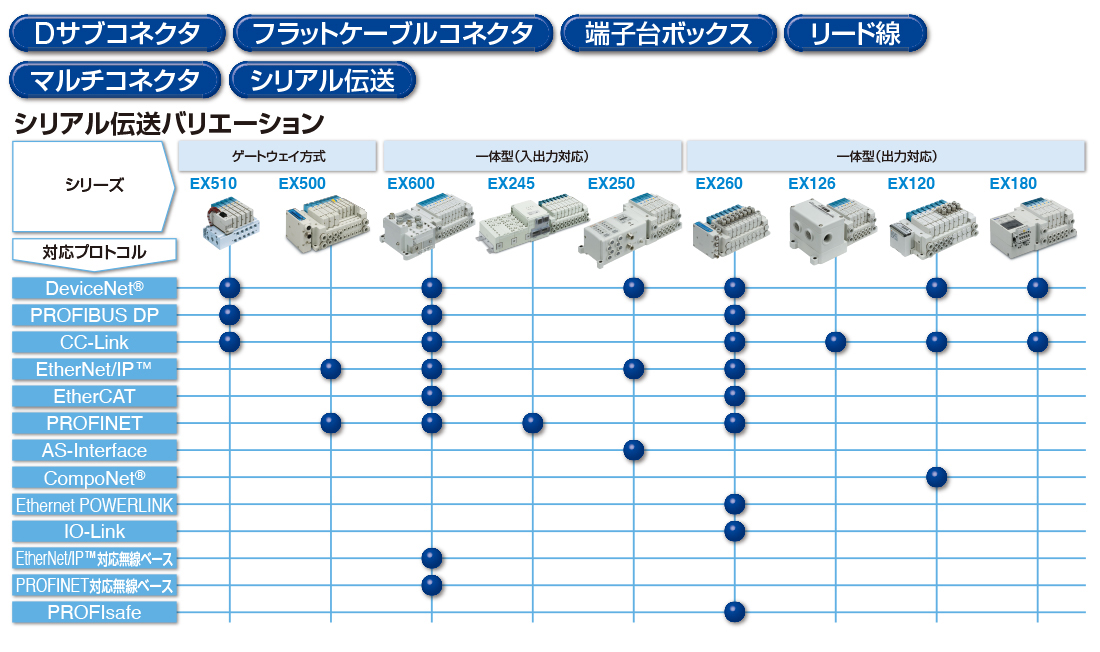

配線方式

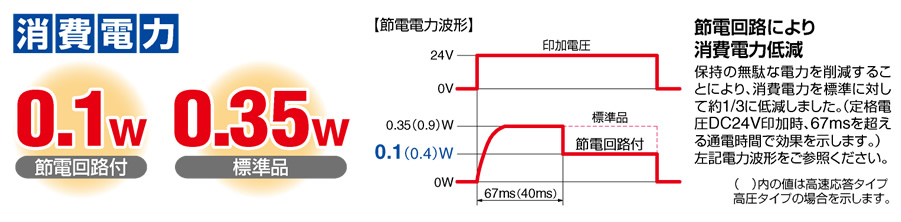

省電力
省スペース・操作性向上

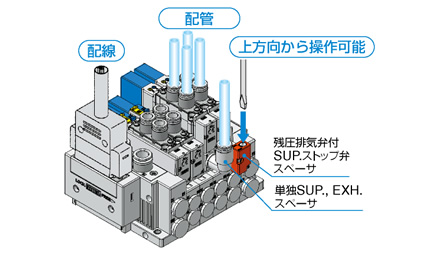

配線・配管・操作を一方向に集約
オプションは積層方式のため横方向の余分なスペースを削減。

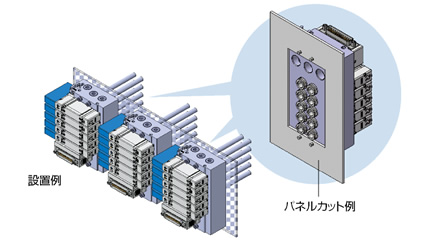

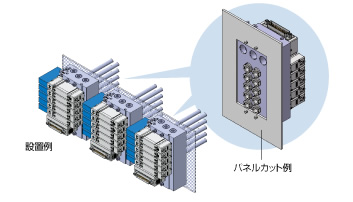

裏配管を用意(A、Bポート)。省スペース
配管を裏にする事により設置面積を小さくできます。

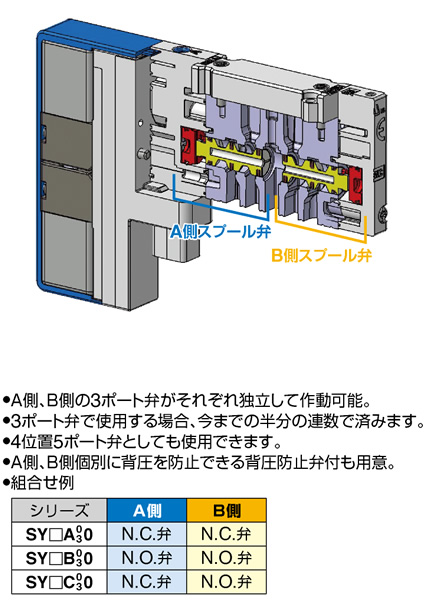

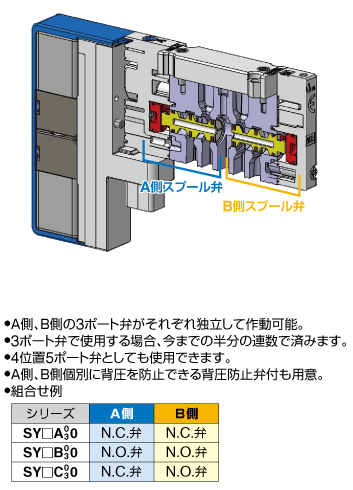

4位置デュアル3ポート弁を準備（弾性体シールタイプのみ）
1つのボディに2つの3ポート弁内蔵。

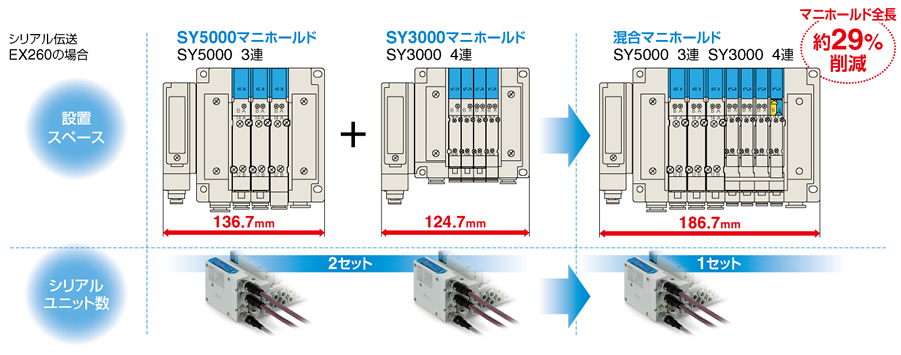

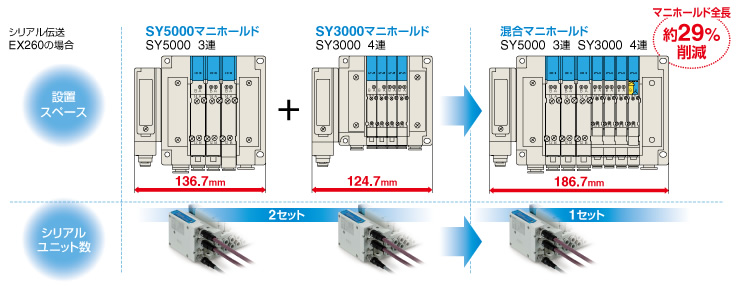

異サイズ（SY3000/5000またはSY5000/7000）混合が可能！
設置スペース・シリアルユニットと配線本数削減が可能
安全性向上

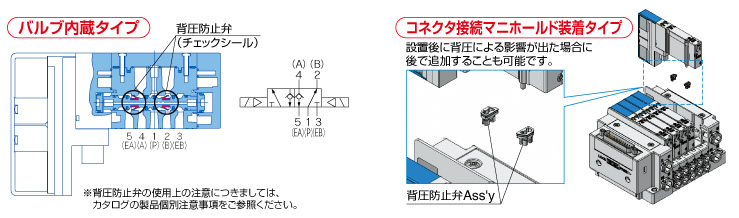

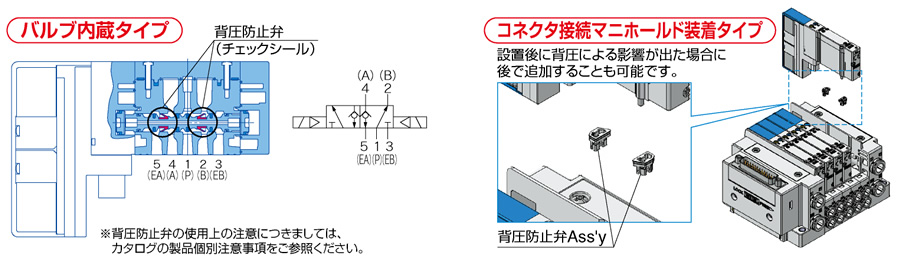

背圧防止弁
他のバルブの排気によるアクチュエータやエアオペレートバルブの誤作動を防止。

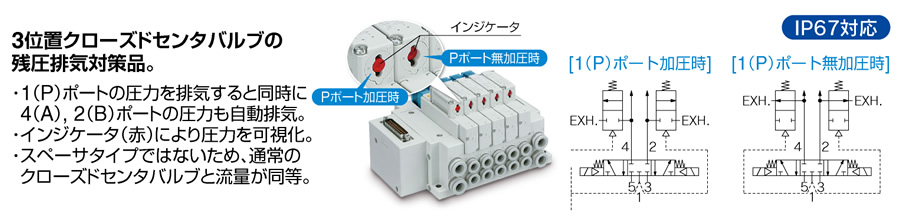

残圧排気弁付バルブ（SY5000/7000）
手操作形

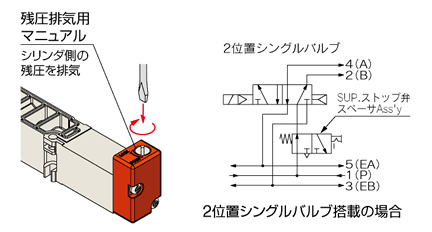

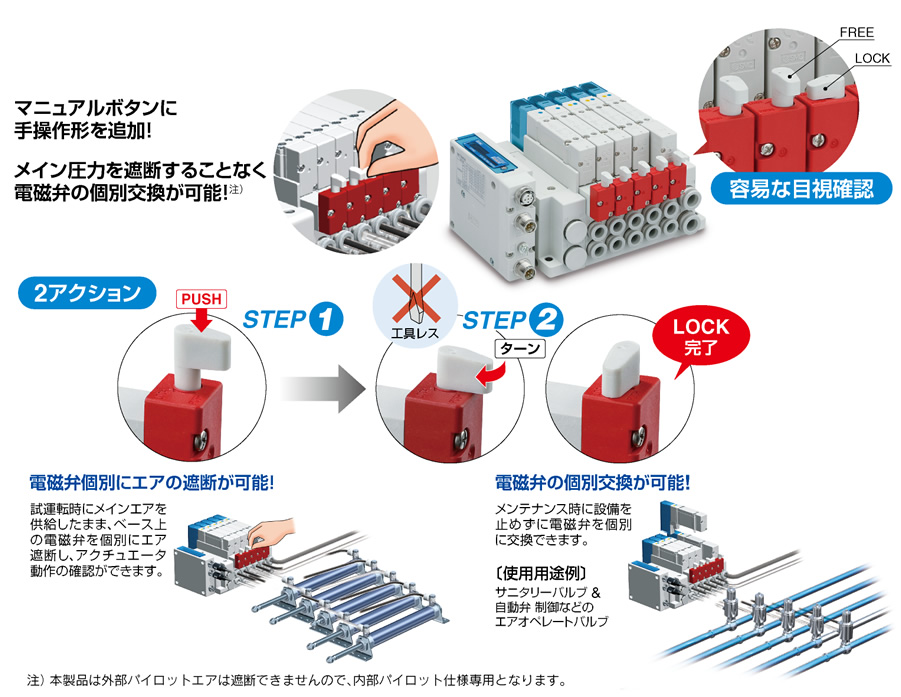

SUP. ストップ弁スペーサ（残圧排気弁付）
ドライバ操作形
SUP. ストップ弁スペーサ（残圧排気弁付）
各バルブごとに単独でエアの供給をストップすることが可能。
他の装置、機器を止めることなくバルブ、シリンダの交換が可能。

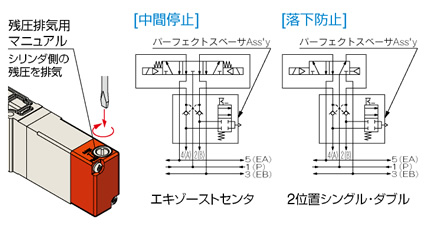

ドライバ操作形

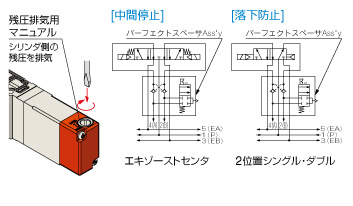

パーフェクトスペーサ（残圧排気弁付）
長時間の中間停止、位置保持が可能。

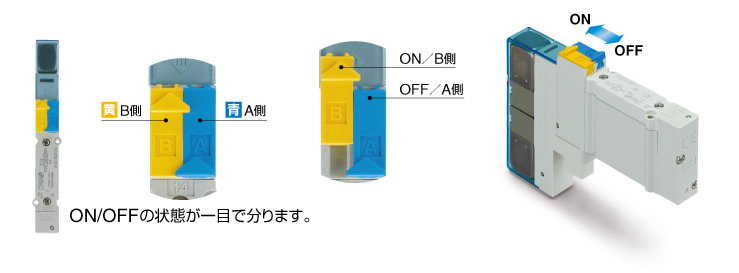

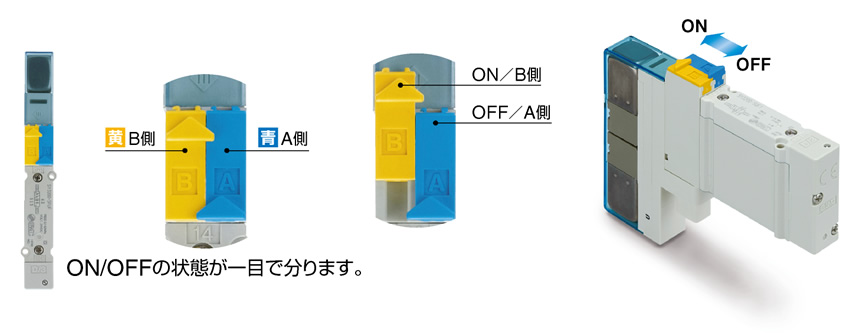

スライドロックマニュアル採用
マニュアルのスライドによりON/OFF操作およびロックが可能。

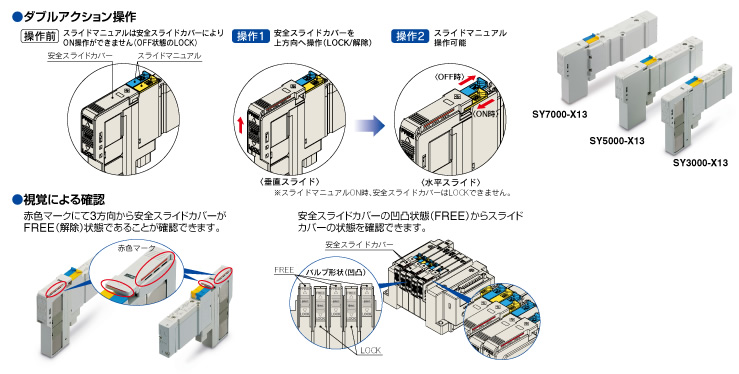

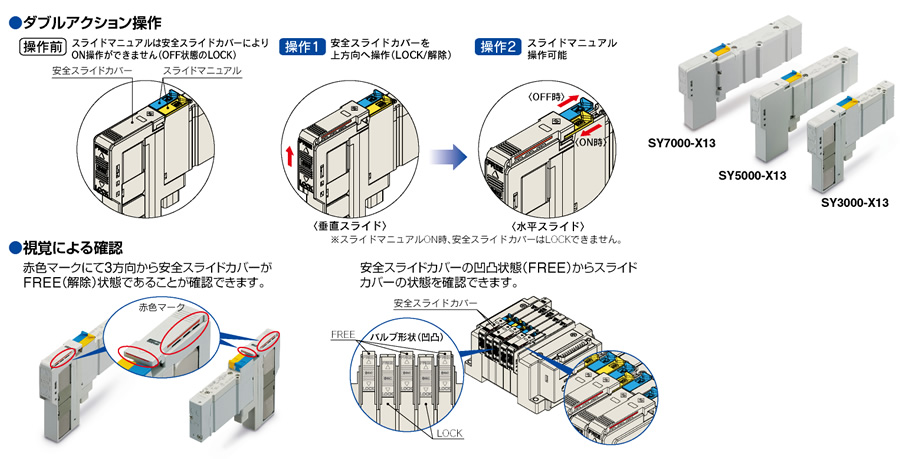

安全スライドロックマニュアル/SY3000/5000/7000-X13
ダブルアクションのマニュアル操作で誤操作を防止!

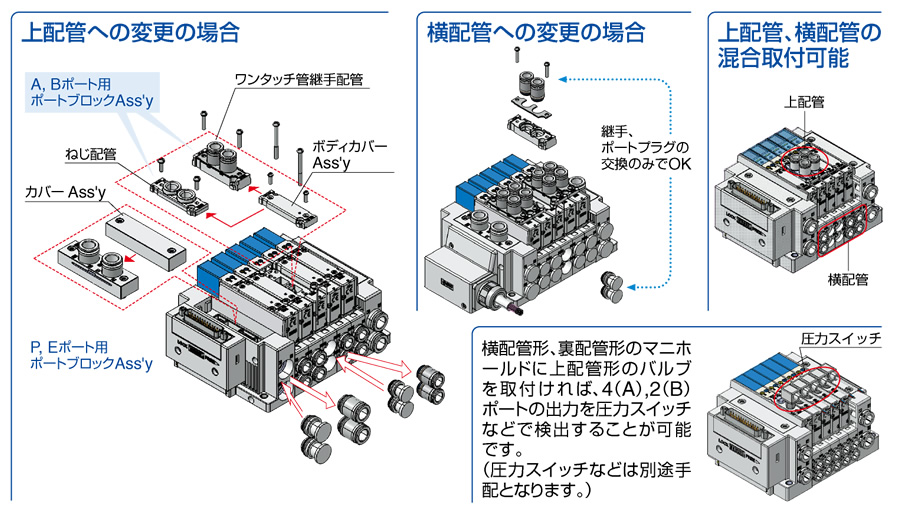

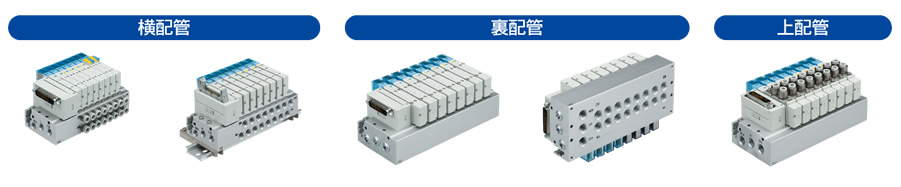

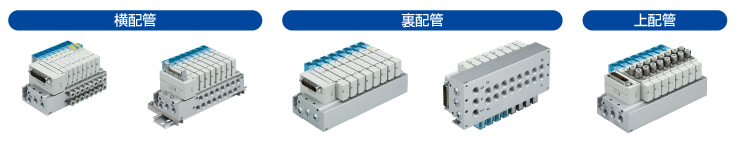

配管オプション

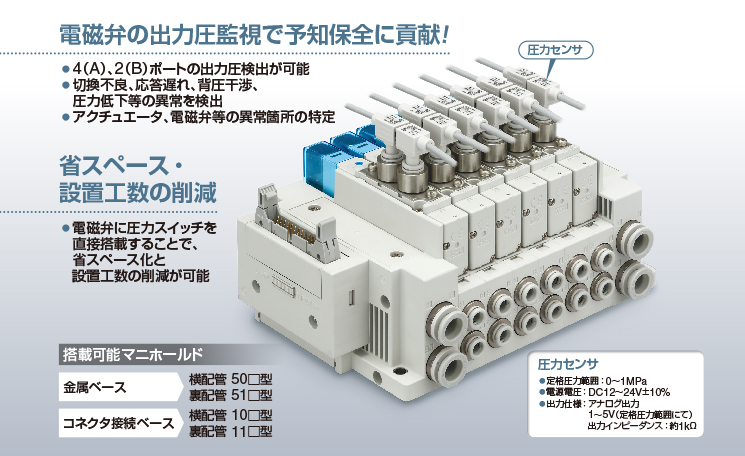

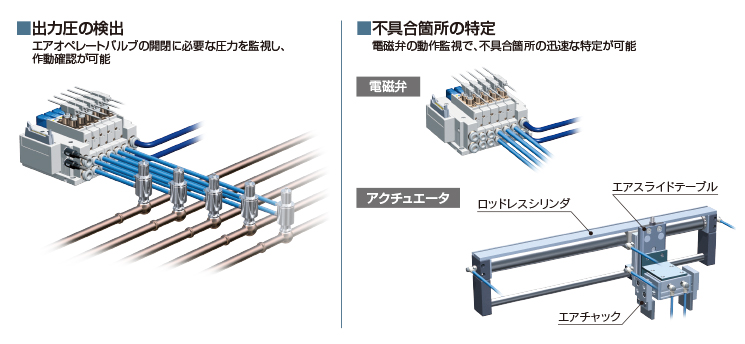

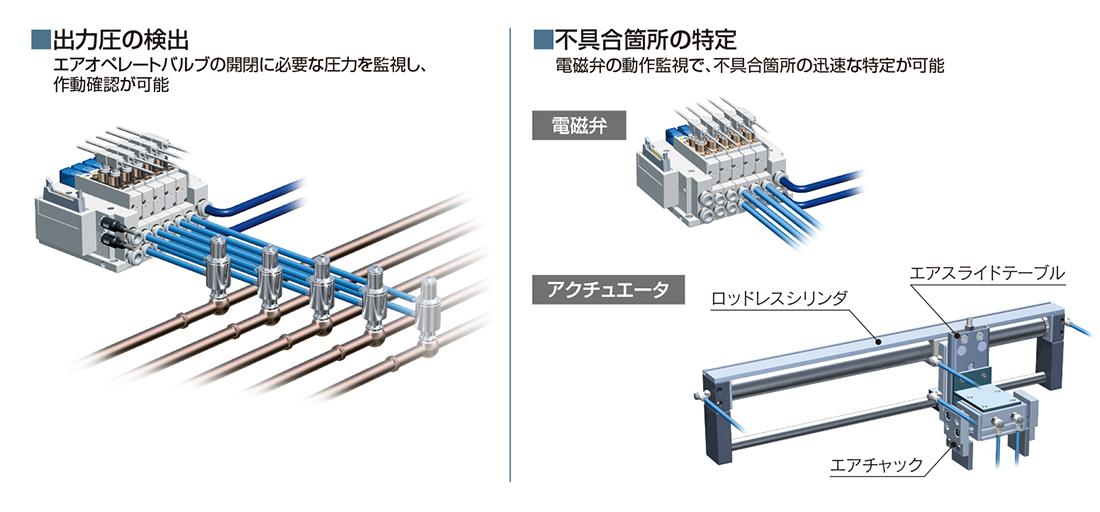

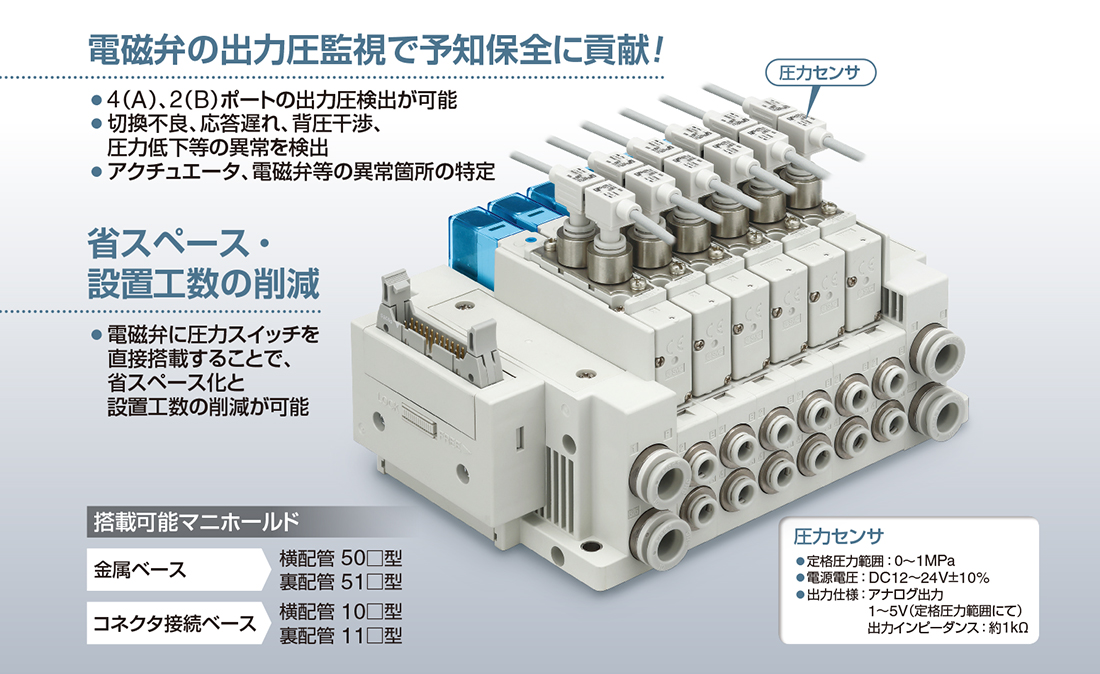

プラグイン 4 (A)/2(B)ポート圧力センサ付 5ポートソレノイドバルブ
用途例

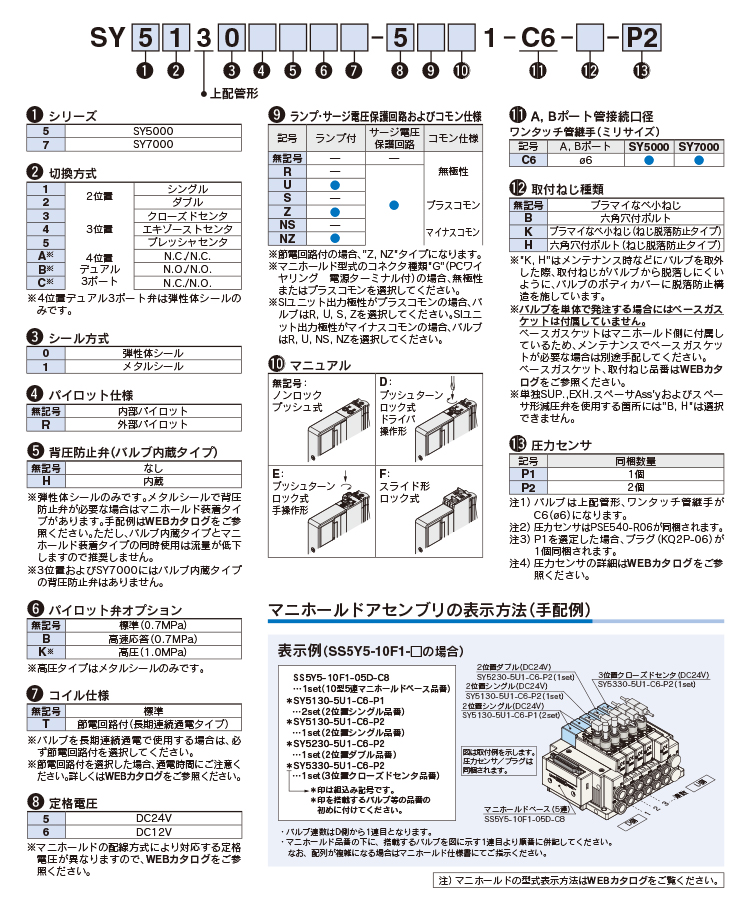

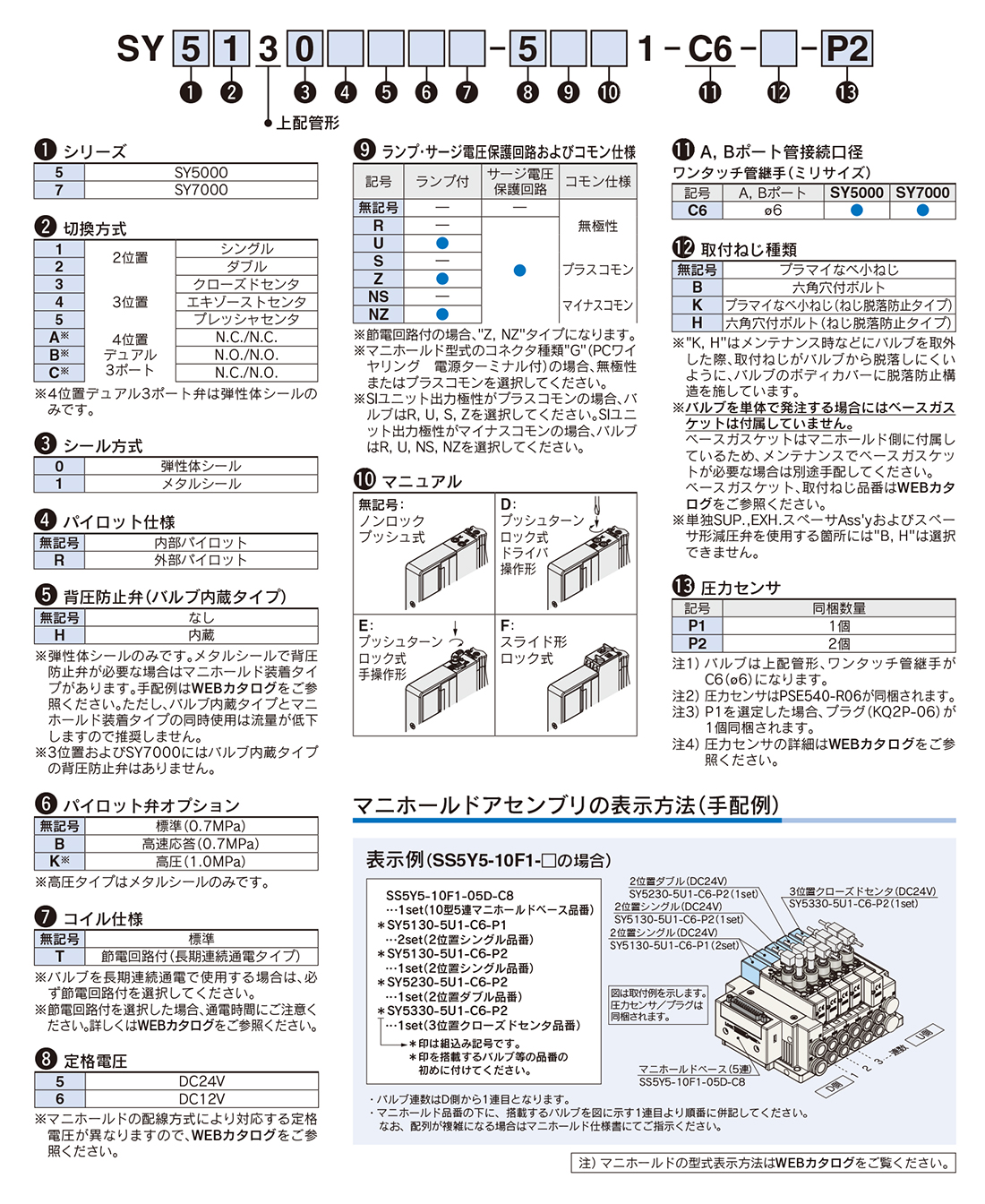

バルブ型式表示方法（取付ねじ付）

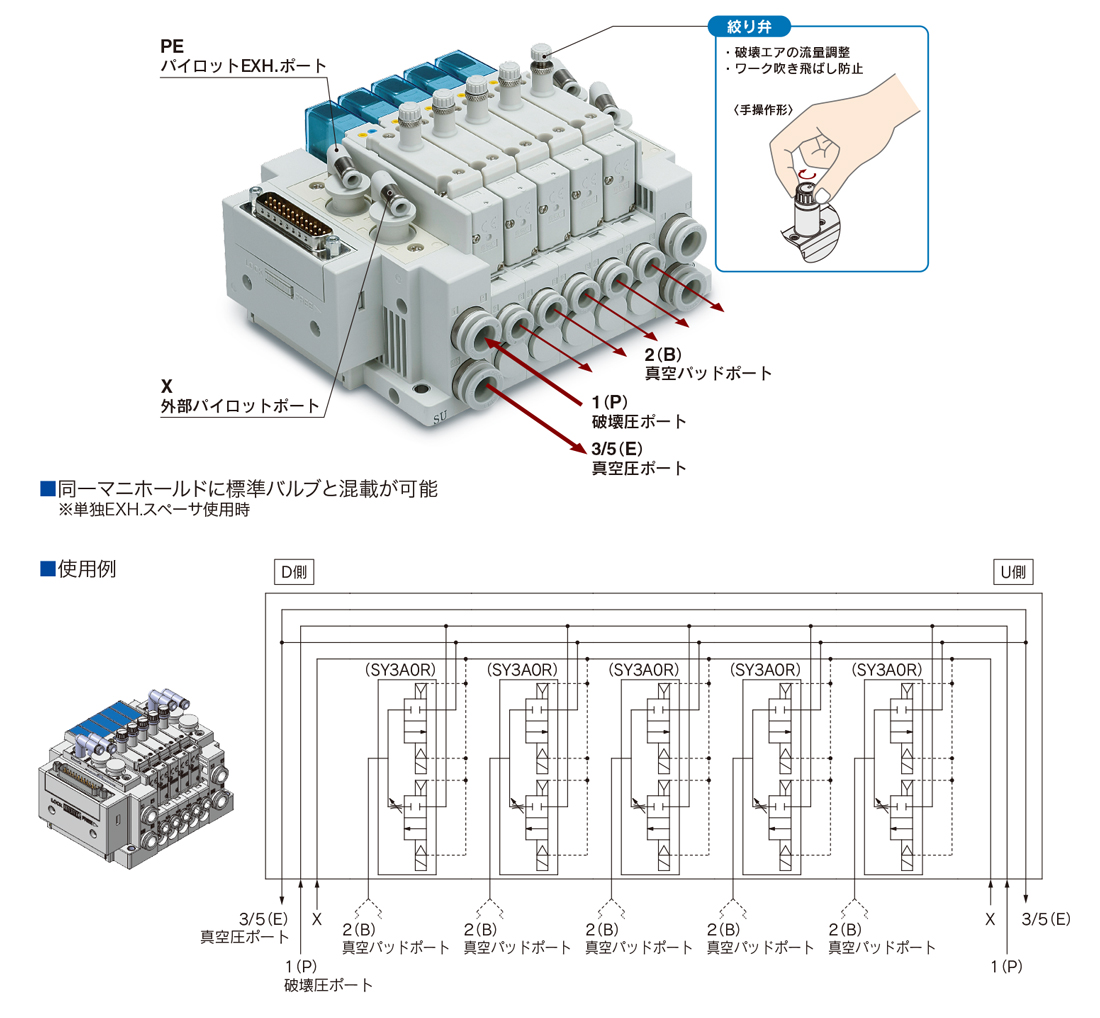

外部パイロット専用 絞り弁付真空破壊バルブ SY3A□R/SY5A□R Series
バルブ1台で真空吸着・破壊の制御が可能!
