メカジョイント式ロッドレスシリンダ

メカジョイント式ロッドレスシリンダ MY2

    ・メカジョイント式ロッドレスシリンダMY1Hシリーズと比較し、高さ最大30％低減、さらにワークを取付けたまま駆動部シリンダの交換が可能。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • メカジョイント式ロッドレスシリンダ MY2
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    カムフォロアガイド形MY2C複動検索結果を表示
    リニアガイド形MY2H複動検索結果を表示
    リニアガイド形MY2HT複動検索結果を表示
  • メカジョイント式ロッドレスシリンダ MY2

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB20 オーダーメイド アジャストボルト付ストローク調整ユニット仕様 PDF
    -XB22 オーダーメイド ショックアブソーバ／ソフトタイプ RJ Series搭載シリンダ PDF
    -XC56 オーダーメイド ノックピン穴付 PDF
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料
早見選定表　オーダーメイド　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）
カムフォロアガイド形MY2C複動16，25，40
リニアガイド形MY2H複動16，25，40
リニアガイド形MY2HT複動16，25，40

製品特長

高さを抑えた薄形・低重心設計

取付高さ方向の省スペース化"をコンセプトにシリンダ高さ寸法の徹底した低減を計りました。

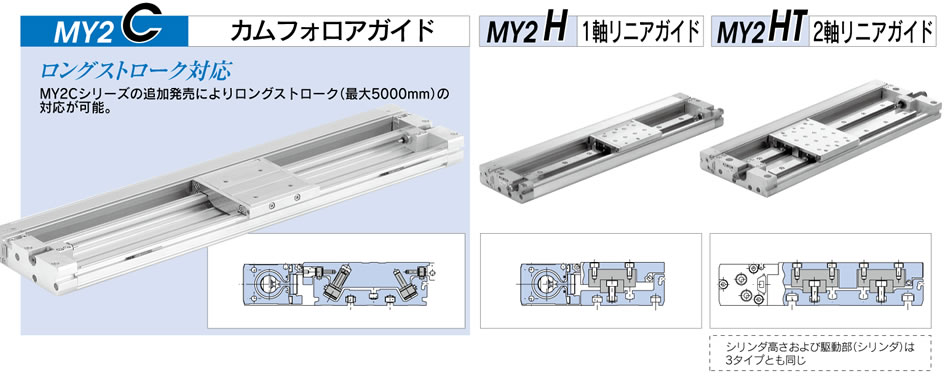

搬送能力を損うことなく薄型化を実現。3種類のガイド形式を標準化。
用途に合わせて幅広い選択が可能。

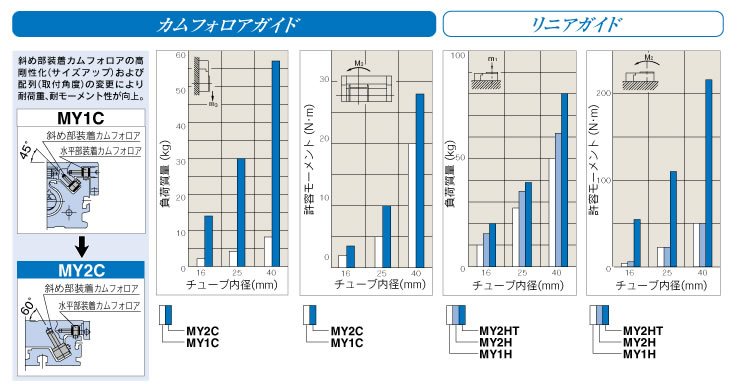

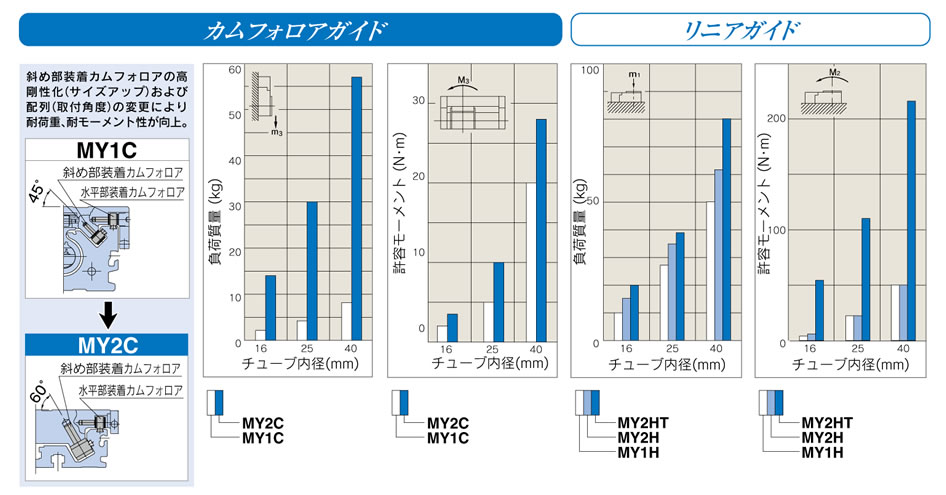

積載能力向上

ガイド性能の向上により積載負荷質量が向上しました。（当社比）

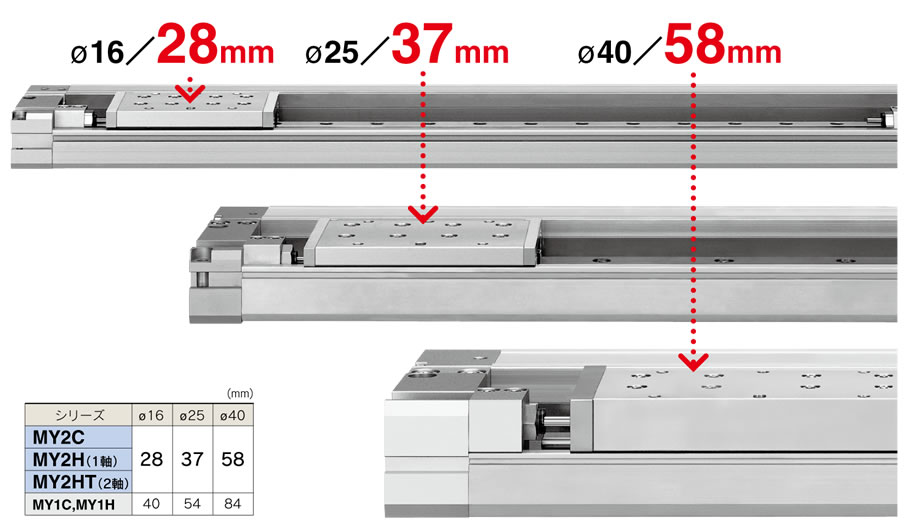

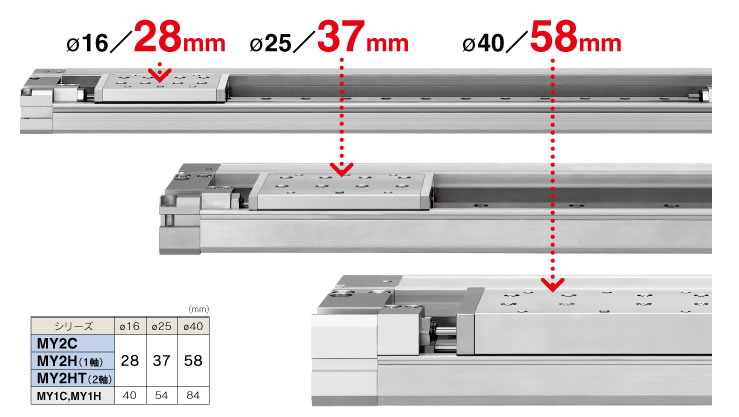

高さ寸法30％低減（当社比）

ガイド部と駆動部（シリンダ）を並列に配置することにより薄型化を図りました。

（12mm～26mmの寸法低減を実現）

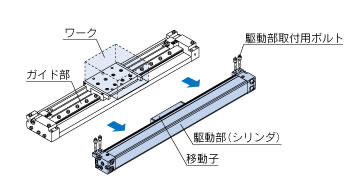

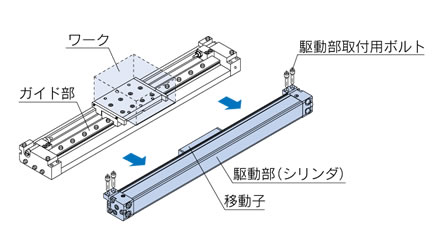

駆動部（シリンダ）の交換が容易

ワークを取付けたままで駆動部（シリンダ）の交換が可能です。

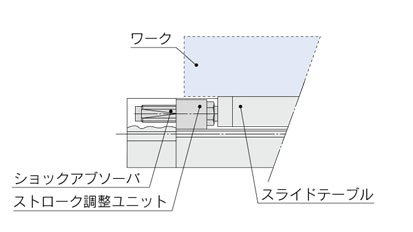

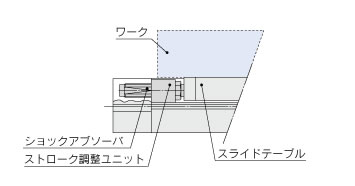

ワーク取付けの自由度が向上

高荷重用ショックアブソーバ（Hユニット）装着時でもスライドテーブル高さより出っ張らないためワーク取付時の制約がなく、設計を容易にします。

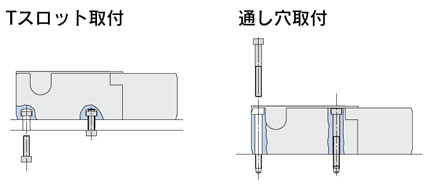

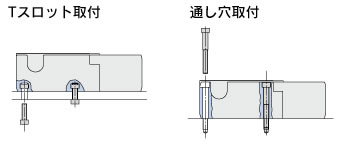

2種類の取付

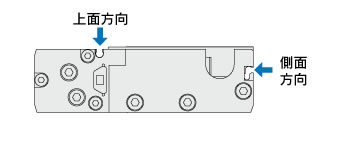

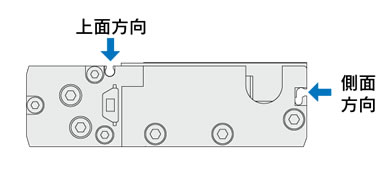

2方向からのオートスイッチ取付
