メカジョイント式ロッドレスシリンダ

メカジョイント式ロッドレスシリンダ MY1

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • メカジョイント式ロッドレスシリンダ MY1
    取扱説明書
    形式 シリーズ 検索結果を表示
    基本形MY1B検索結果を表示
    すべり軸受形MY1M検索結果を表示
    カムフォロアガイド形MY1C検索結果を表示
    リニアガイド形MY1H検索結果を表示
    リニアガイド形MY1HT検索結果を表示
  • メカジョイント式ロッドレスシリンダ MY1

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB22 オーダーメイド ショックアブソーバ/ソフトタイプ RJ Series搭載シリンダ PDF
    -XC56 オーダーメイド ノックピン穴付 PDF
    -XC67 オーダーメイド ダストシールバンドNBRライニング仕様 PDF
形式シリーズ作動方法チューブ内径(mm)
基本形MY1B複動10,16,20,25,32,40,50,63,80,100
すべり軸受形MY1M複動16,20,25,32,40,50,63
カムフォロアガイド形MY1C複動16,20,25,32,40,50,63
リニアガイド形MY1H複動10,16,20,25,32,40
リニアガイド形MY1HT複動50,63

製品特長

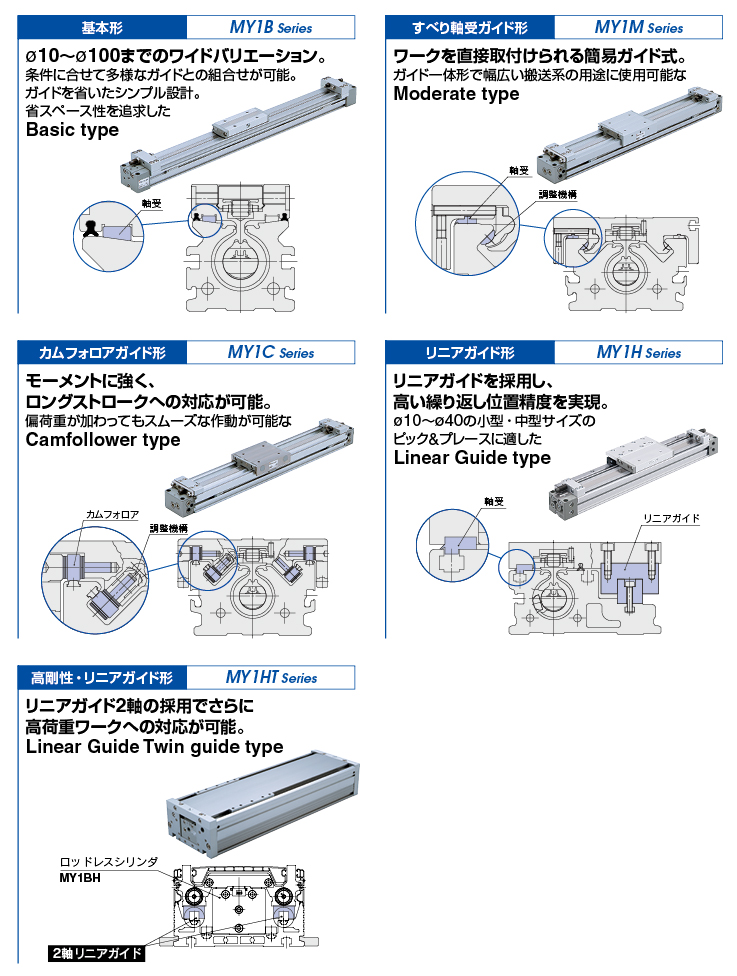

■5種類のガイド形式を標準化

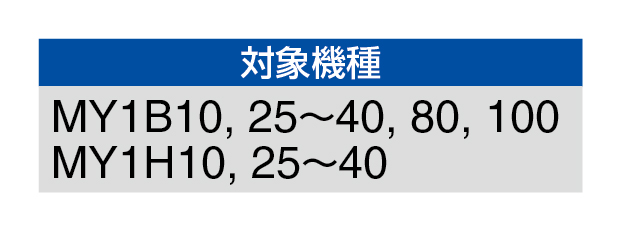

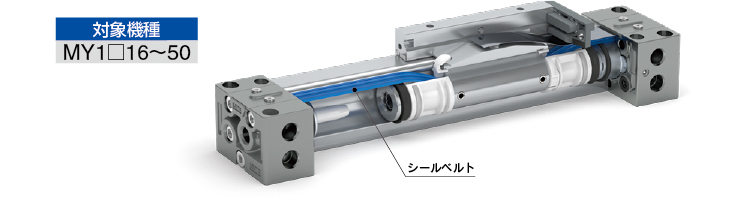

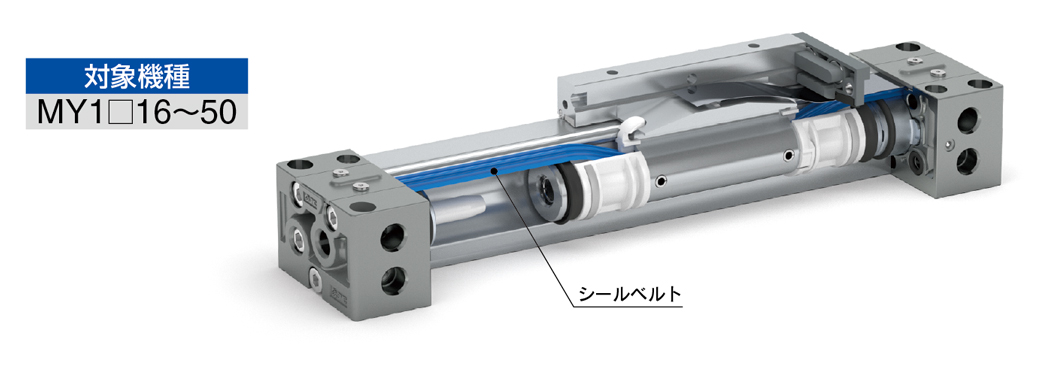

■漏れの少ないシール構造

柔軟材質のシールベルトによりシリンダチューブとの密着性が向上し漏れ量が低減しました。
(従来比50%低減)

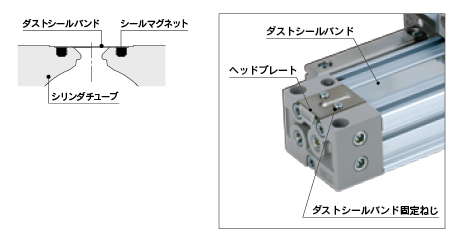

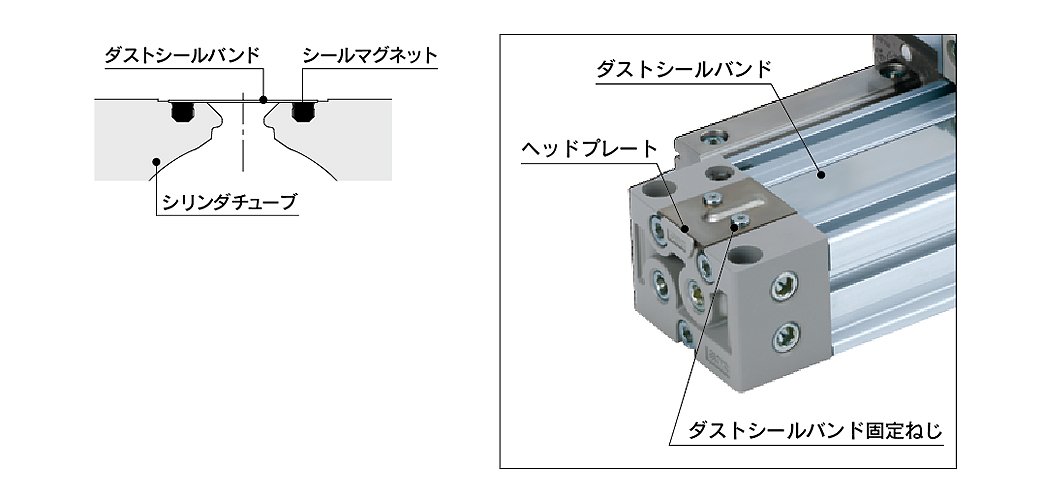

■ダストシールバンド保持力向上

シリンダチューブにシールマグネットを装備、ダストシールバンドを磁力で吸着し保持力を向上しました。



ダストシールバンド固定ねじ2箇所を緩めるだけでダストシールバンドが取外せ交換が容易です。
メンテナンス性向上

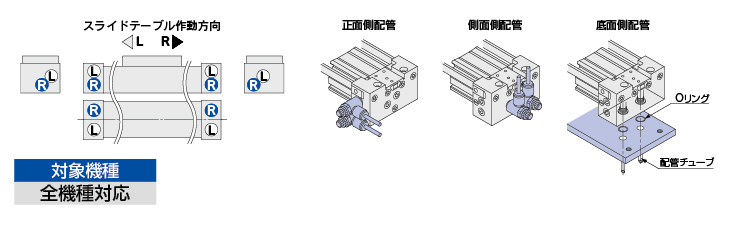

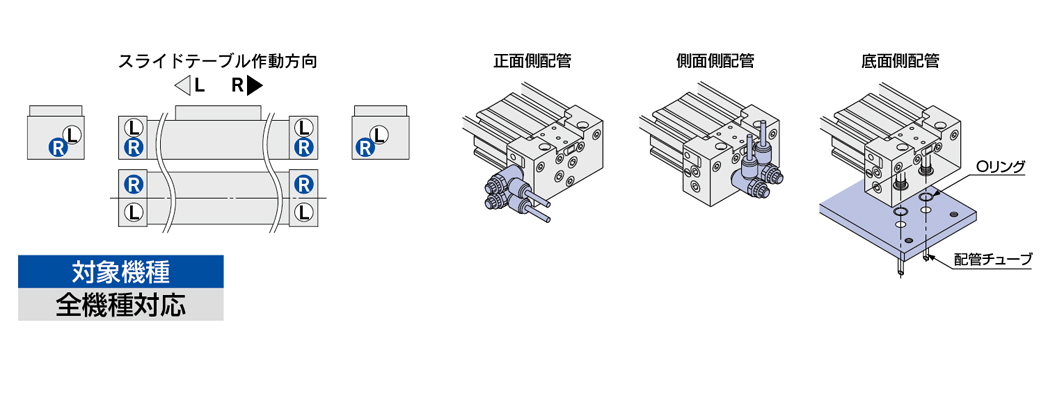

■設置条件に対応した配管接続が可能。配管自由度の高い集中配管タイプ

■MY1M とMY1C は互換性を確保

外観寸法、ワーク取付寸法、ストローク調整ユニット、サイドサポート、オートスイッチなど互換性があります。

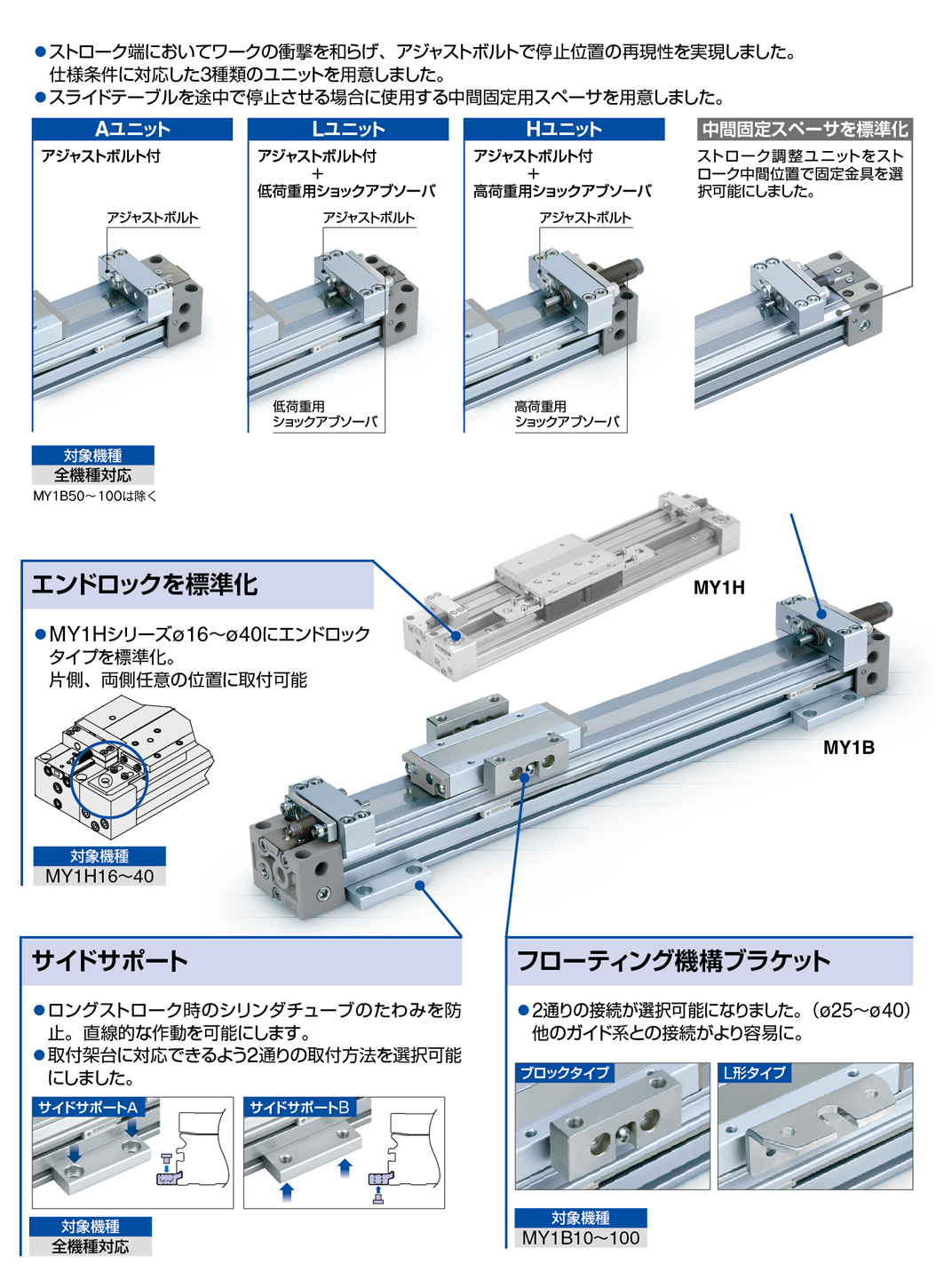

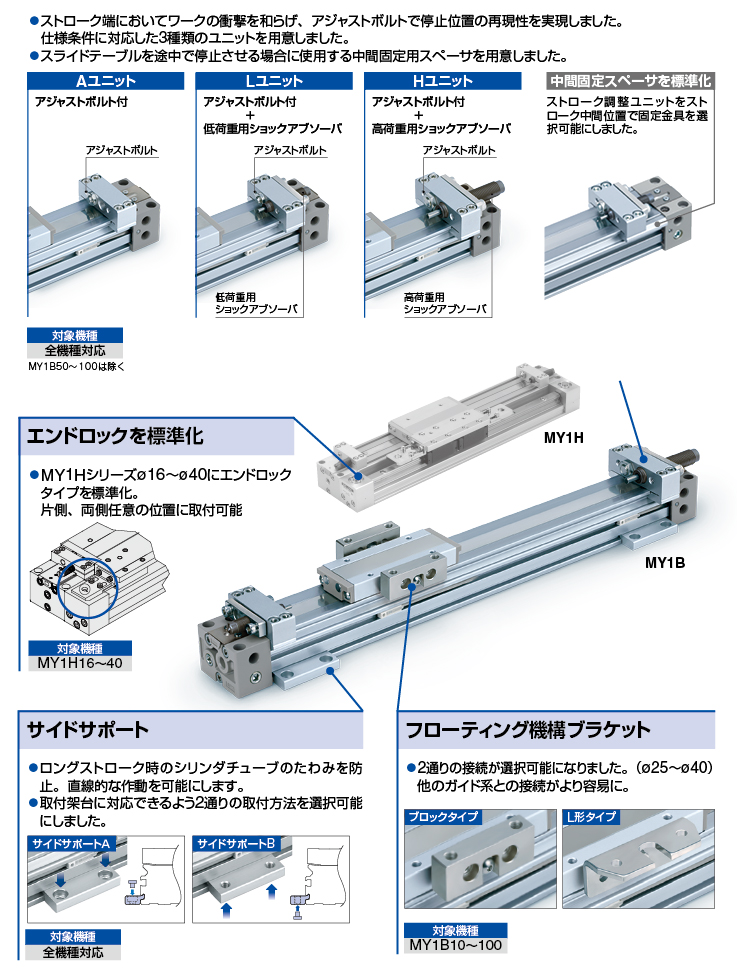

■アジャストボルトとショックアブソーバを配置。3 種類のストローク調整ユニット

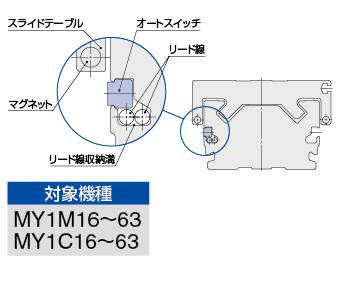

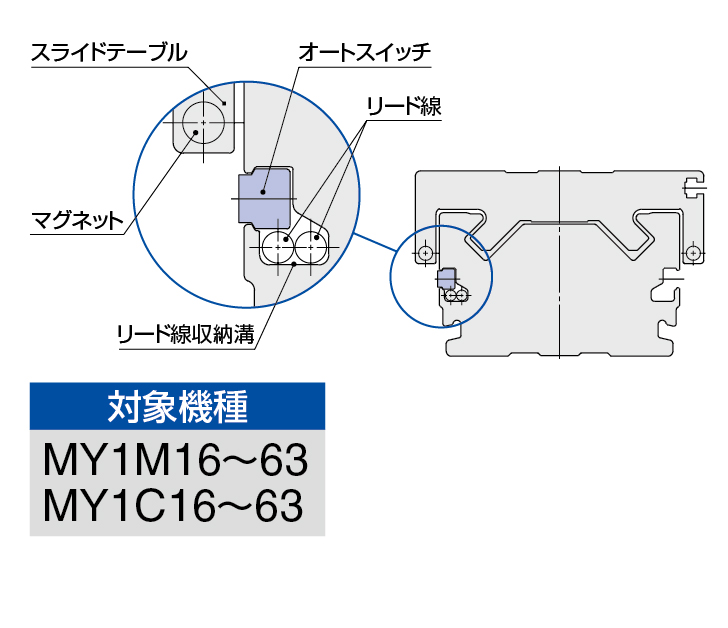

■オートスイッチ配線収納システム。 オートスイッチリード線とスライドテーブルの接触を防止でき安全対策が可能。

オートスイッチリード線を本体に設けた溝に収納し、 システム全体の安全性・確実性を高めます。

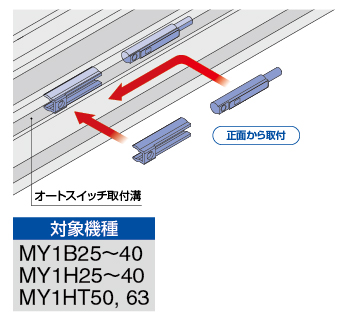

■オートスイッチを正面から取付可能。 取付工数削減が可能

オートスイッチ取付溝に装着は、どの位置でも正面 より取付可能です。

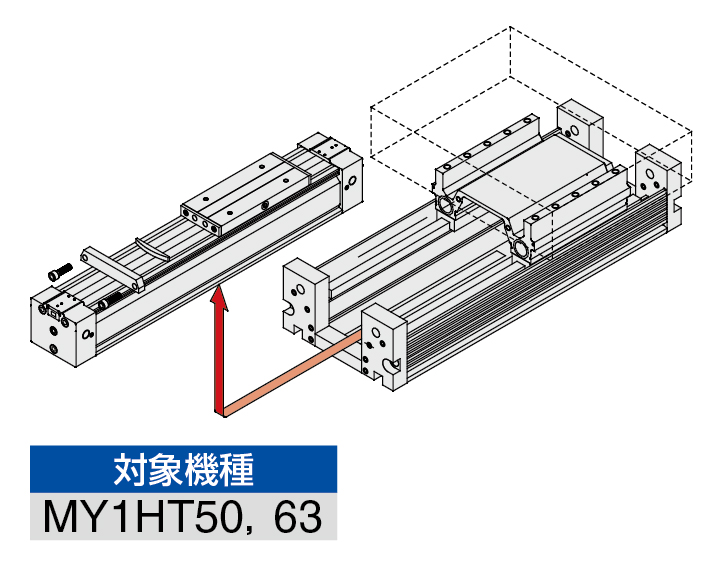

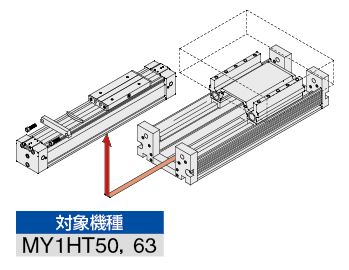

■優れたメンテナンス性

ワークをそのままでシリンダ交換が可能

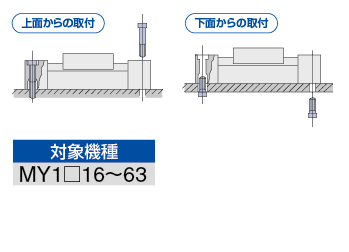

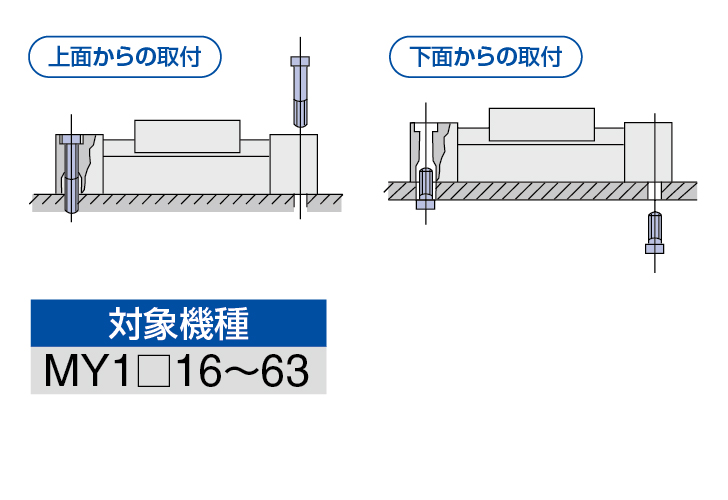

■2 通りの取付方法。省スペースを実現

シリンダ本体固定は、取付金具なしで上下面方向か らダイレクトに取付可能。全長寸法は変わりません。

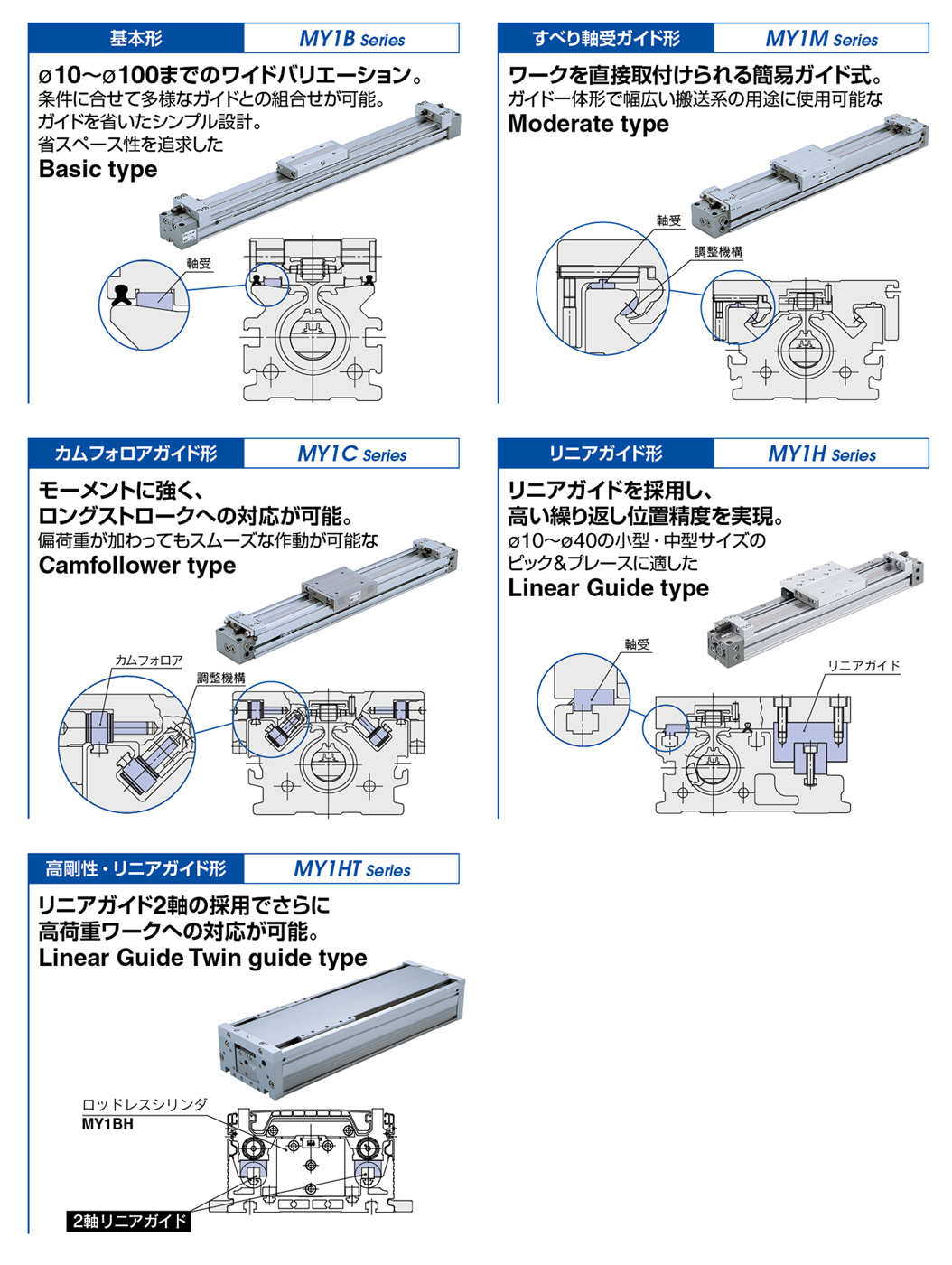

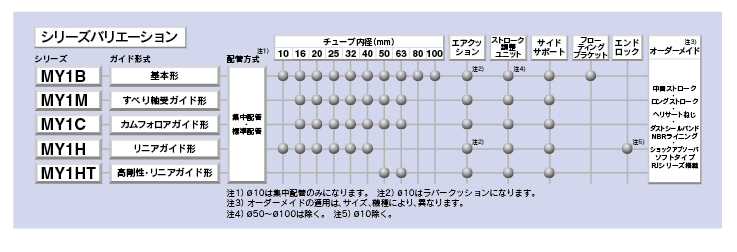

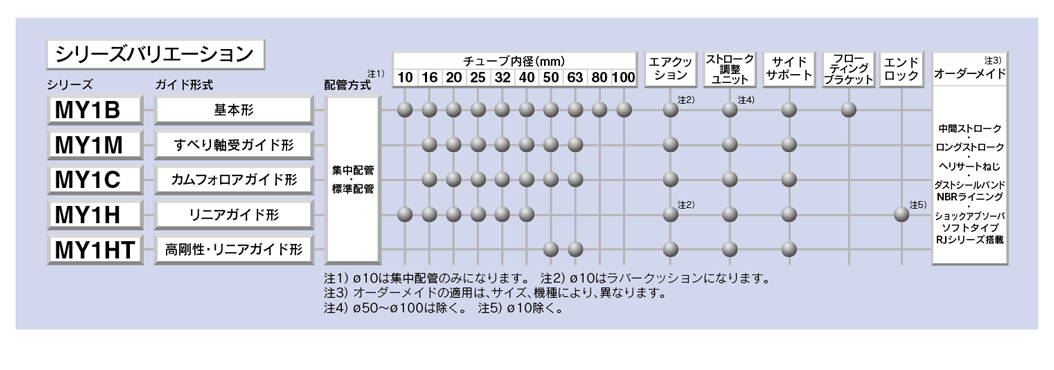

■MY1 シリーズバリエーション
