耐環境仕様シリンダ

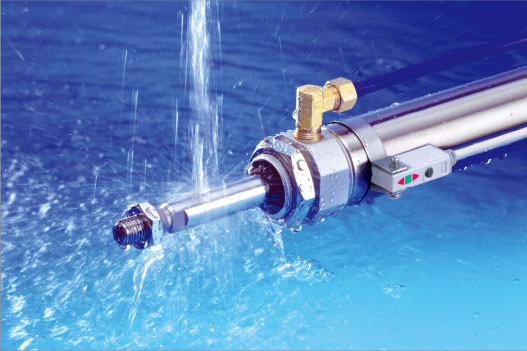

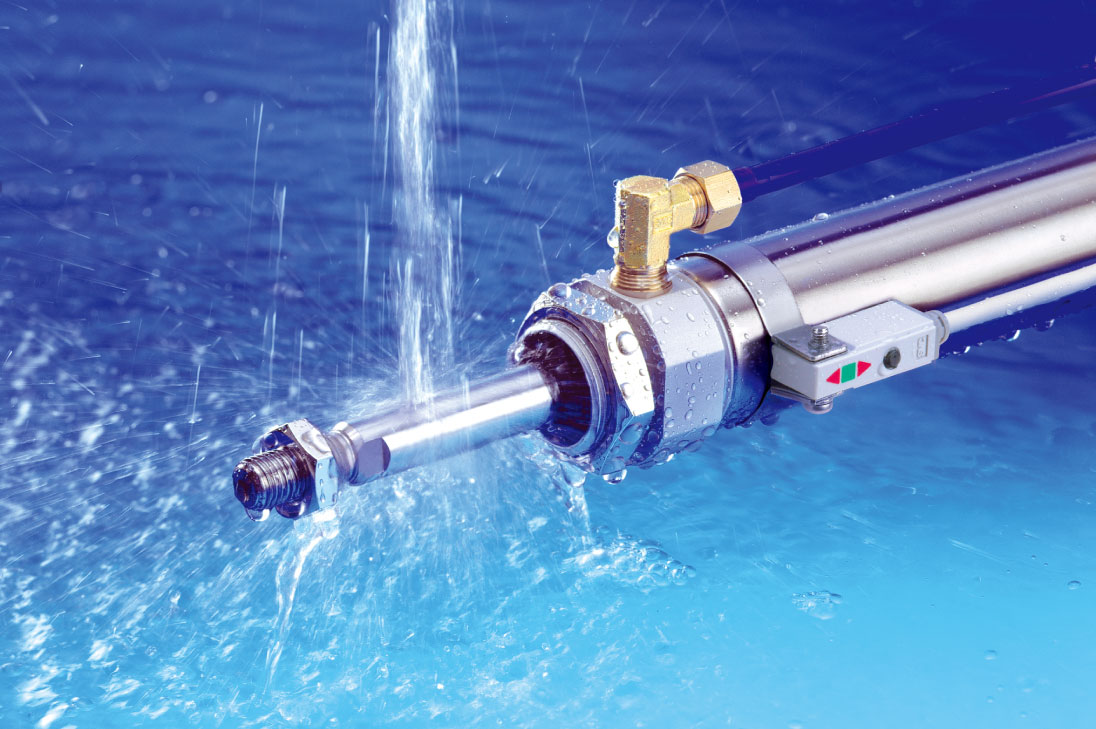

耐水性向上シリンダ(空気圧・油圧)

    ・水、クーラント液のかかる環境で使用可能。
    ・耐水性向上2色表示式オートスイッチ付。
    ・工作機械、食品機械、洗車機など。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 耐水性向上シリンダ(空気圧・油圧)

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XC6 オーダーメイド 材質ステンレス鋼 PDF
    -XC68 オーダーメイド 材質ステンレス鋼(ピストンロッド硬質クロームめっき付) PDF
形式シリーズ作動方式チューブ内径(mm)
エアシリンダCM2-Z複動20,25,32,40
エアシリンダCG1-Z複動32,40,50,63,80,100
エアシリンダMB-Z複動32,40,50,63,80,100
角形チューブエアシリンダMB1複動32,40,50,63,80,100
薄形シリンダCQ2-Z複動20,25,32,40,50,63,80,100
エアシリンダCA2-Z複動40,50,63,80,100
ガイド付薄形シリンダMGP-Z複動20,25,32,40,50,63,80,100
ガイド付シリンダMGG複動32,40,50,63,80,100
ロータリクランプシリンダMK複動16,20,25,32,40,50,63
エアシリンダRSQ複動32,40,50
JIS規格準拠
薄形油圧シリンダ/10MPa
CHKDB複動20,25,32,40,50,63,80,100
JIS規格準拠
油圧シリンダ/7MPa
CH2F複動32,40,50,63,80,100
ハイパワーシリンダRHC-XC93複動32,40

製品特長

クーラント液使用環境に対応
■標準シリンダと比較して耐クーラント性能を向上

水のかかる使用環境に適用

工作機械でのクーラント液雰囲気中での使用に対応
食品機械、洗車機等の水滴飛散環境での使用に対応

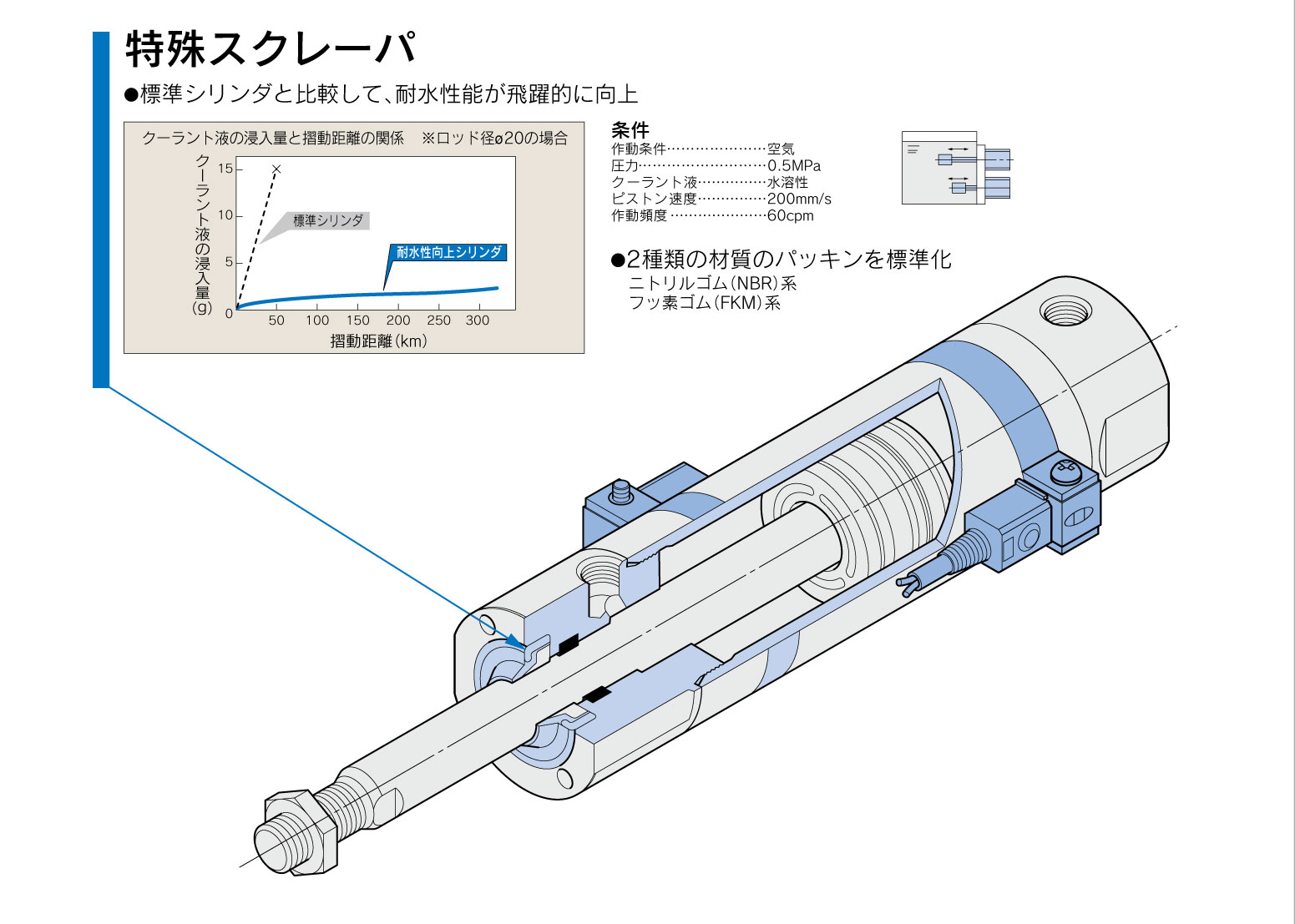

■特殊スクレーパ

標準シリンダと比較して、耐水性能が飛躍的に向上

■耐水性向上2色表示無接点オートスイッチ

内部構造の変更によりスイッチ基板の防水効果を高め耐水性が10倍以上向上(当社比)

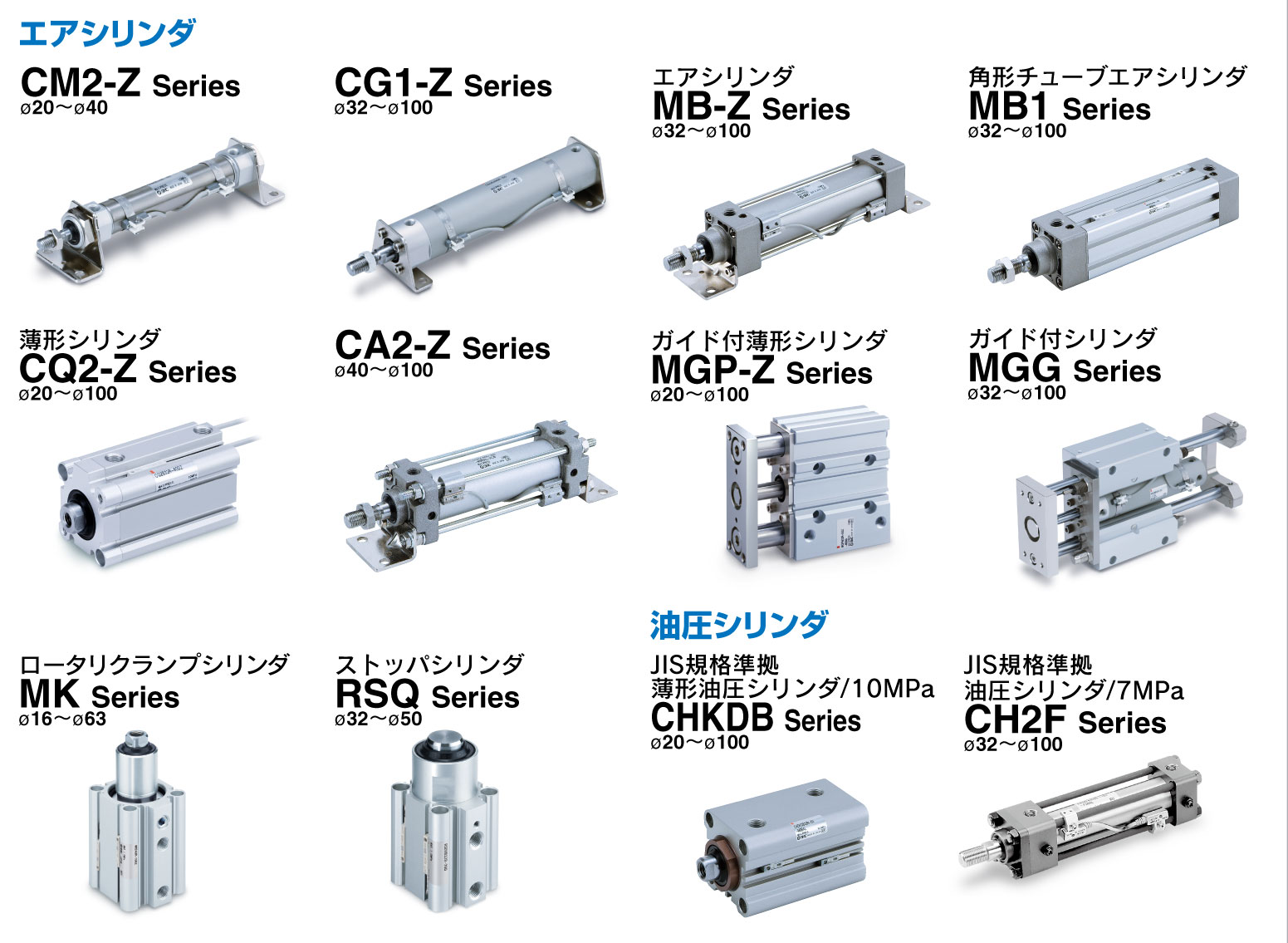

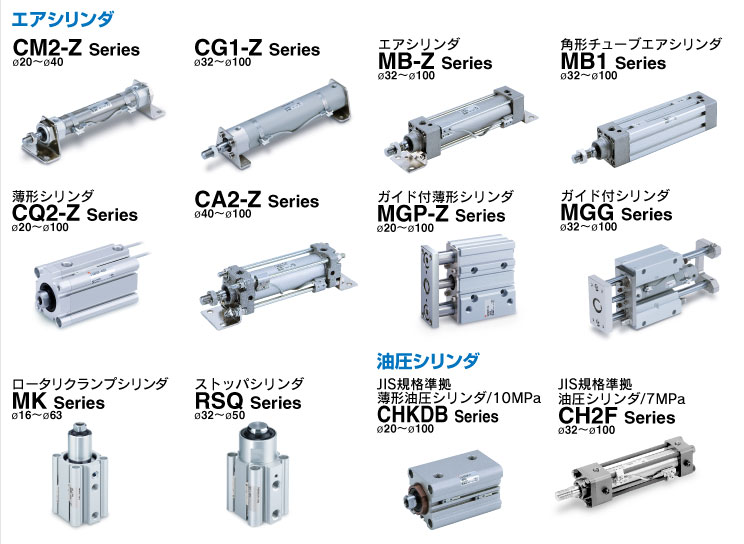

■適用シリンダ
