カットサンプルセットのご案内
カットサンプルセットのご案内
カットサンプルセットのご案内

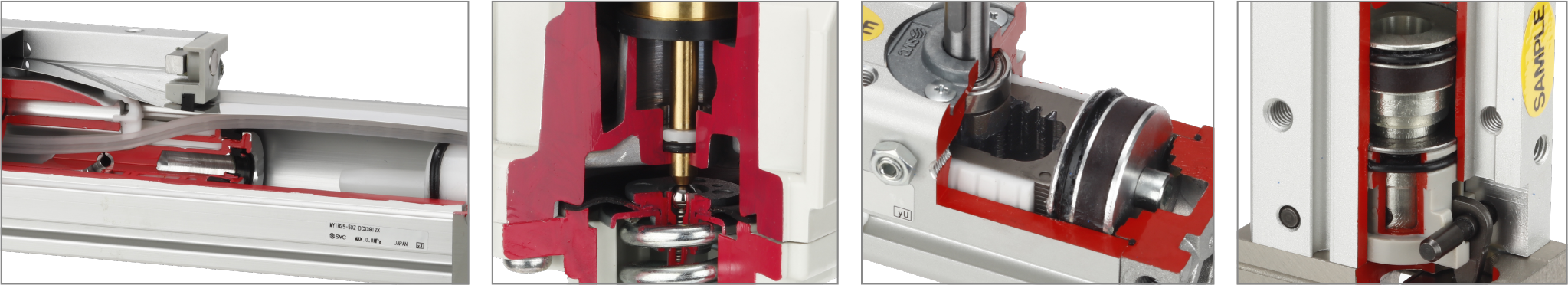

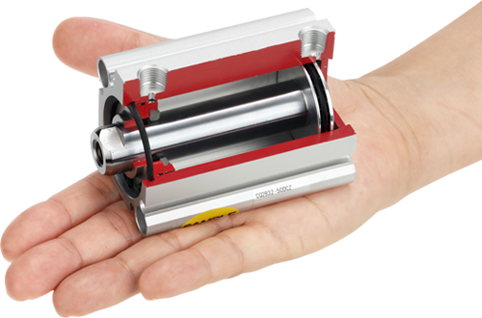

空気圧機器を断面でカットして収納しております。
そのため、現物を手に取って頂くことで、
質感やサイズ感だけでなく、
カタログ構造図では
分かりづらい内部構造も「視覚的」に
理解することができます。
セット仕様 【質量：約10kg／外形寸法：
W514×D502×H207mm／搭載製品数：16個】
品番：INO-8842
-

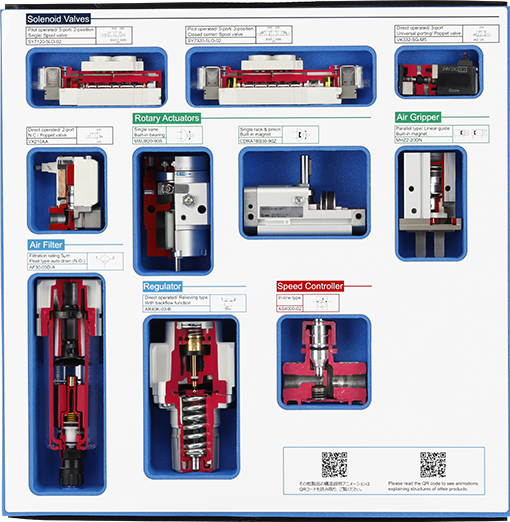

1段目
-

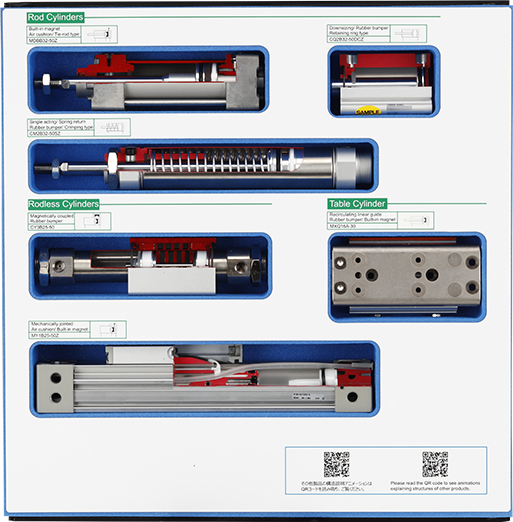

2段目
-

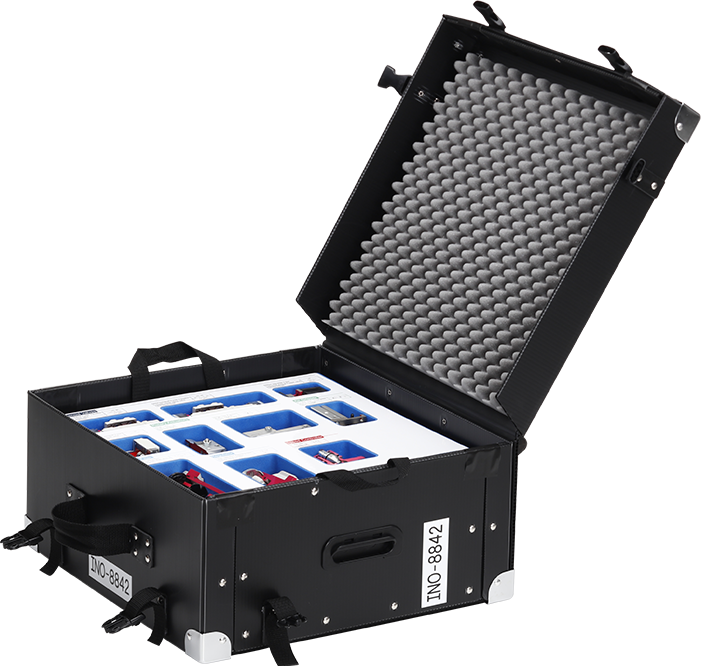

収納状態
搭載品番と製品仕様 （断面をカットした機器の標準品番）
| カテゴリ | 搭載品番 | 製品仕様 |
|---|---|---|
| ソレノイドバルブ | VX210AA | 直動式／2ポート／N.C.／ポペット弁 |
| VK332-5G-M5 | 直動式／3ポート／ユニバーサルポーティング／ポペット弁 | |
| SY7120-5LO-02 | パイロット式／5ポート／2位置／シングル／スプール弁 | |
| SY7320-5LO-02 | パイロット式／5ポート／3位置／クローズドセンタ／スプール弁 | |
| ロータリアクチュエータ | MSUB20-90S | シングルベーン／ベアリング付 |
| CDRA1BS30-90Z | シングルラックピニオン／磁石内蔵 | |
| エアグリッパ（エアチャック） | MHZ2-20DN | 平行開閉型／リニアガイド／磁石内蔵 |
| エアフィルタ | AF30-03D-A | ろ過度 5㎛／フロート式オートドレン (N.O.) |
| レギュレータ | AR40K-03-B | 直動式／リリーフタイプ／逆流機能付 |
| スピードコントローラ | AS4000-02 | インラインタイプ |
| ロッドシリンダ | CM2B32-50SZ | 単動押出し形／ラバークッション／かしめ方式 |
| CQ2B32-50DCZ | 省スペース／ラバークッション／止め輪方式 | |
| MDBB32-50Z | 磁石内蔵／エアクッション／タイロッド方式 | |
| ロッドレスシリンダ | CY3B25-50 | マグネット式／ラバークッション |
| MY1B25-50Z | メカジョイント式／エアクッション／ 磁石内蔵 | |
| テーブルシリンダ | MXQ16A-30 | 循環式リニアガイド／ラバークッション／ 磁石内蔵 |
オンラインセミナー、オンデマンドセミナーを受講されたお客様対象のサービスです。
※受講されていない方への貸し出しはお断りいたします。
購入をご検討のお客様へ
実機を営業所にご用意しております。実機をご覧になりたい方は、最寄りの営業所にご連絡願います。
また、本セットは個別対応品のため、納期および価格は当社営業にご確認願います。
教育アニメーションのご案内
その他機器に関しても、作動原理を確認できるアニメーションをご用意しております。
