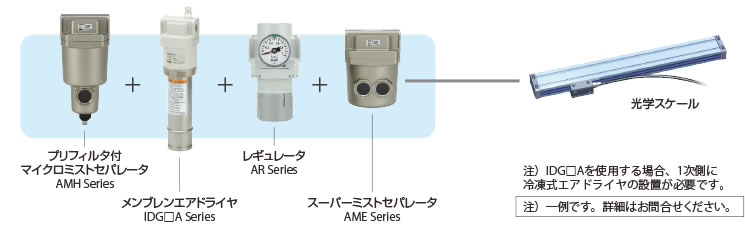

システム例
用途に応じた品質等級のエアを得ることが可能です。
メンブレンエアドライヤ IDG□A/IDG
圧縮空気清浄化機器 » エアドライヤ-
・中空糸膜の採用で簡単・手軽に乾燥エアの供給が可能。
・ノンフロン。
・電源不要。
・低露点(−60℃)対応。
・無振動、無排熱。
・露点チェッカ付。
シリーズ | 出口空気流量 L/min(ANR) | 基準露点(℃) |
---|---|---|
IDG□A/IDG | 10~1000 | -15,-20,-40,-60 |
メインラインフィルタ AFF
ミストセパレータ AM
マイクロミストセパレータ AMD
圧縮空気清浄化機器 » 圧縮空気清浄化フィルタ-
・圧縮空気清浄等級:ISO8573
・圧力降下低減による処理空気量UPで省エネに貢献
処理空気量:14.5m3/min(ANR) 従来品比最大20%向上
圧力降下:5kPa以下
・軽量:最大52%削減(10.5kg→5.0kg)
薄肉ステンレスケース採用により、軽量化を実現。
・省スペース・工数削減
メインラインフィルタ AFF Seriesは、1台で水滴・固形物を除去。
水滴除去フィルタ(ウォータセパレータ AMGシリーズ)の
設置が不要になり、省スペースかつ配管工数削減が可能。
・エレメント交換時の作業性向上
ケースの落下を防止するストッパ機能
種類 | シリーズ | ろ過度(μm) | 定格流量 (m3/min[ANR]) | 管接続口径 |
---|---|---|---|---|
メインラインフィルタ | AFF | 1.0(捕集効率99%) | 7~14.5 | 1, 1 1/2, 2 |
ミストセパレータ | AM | 0.1(捕集効率99%) | 7~14.5 | 1, 1 1/2, 2 |
マイクロミストセパレータ | AMD | 0.01(捕集効率99.9%) | 7~14.5 | 1, 1 1/2, 2 |
メインラインフィルタ AFF
圧縮空気清浄化機器 » 圧縮空気清浄化フィルタシリーズ | ろ過度(μm) | 定格流量 L/min(ANR) | 管接続口径 |
---|---|---|---|
AFF | 3(捕集効率99%) | 300~45000 | 1/8~4Bフランジ |
マイクロミストセパレータ AMD
圧縮空気清浄化機器 » 圧縮空気清浄化フィルタシリーズ | ろ過度(μm) | 定格流量 L/min(ANR) | 管接続口径 |
---|---|---|---|
AMD | 0.01(捕集効率99.9%) | 200~40000 | 1/8~150(6B)フランジ |
プリフィルタ付マイクロミストセパレータ AMH
圧縮空気清浄化機器 » 圧縮空気清浄化フィルタシリーズ | ろ過度(μm) | 定格流量 L/min(ANR) | 管接続口径 |
---|---|---|---|
AMH | 0.01(捕集効率99.9%) | 200~12000 | 1/8~2 |
スーパーミストセパレータ AME
圧縮空気清浄化機器 » 圧縮空気清浄化フィルタシリーズ | ろ過度(μm) | 定格流量 L/min(ANR) | 管接続口径 |
---|---|---|---|
AME | 0.01(捕集効率99.9%) | 200~12000 | 1/8~2 |
オーダリムーバルフィルタ AMF
圧縮空気清浄化機器 » 圧縮空気清浄化フィルタシリーズ | ろ過度(μm) | 定格流量 L/min(ANR) | 管接続口径 |
---|---|---|---|
AMF | 0.01(捕集効率99.9%) | 200~12000 | 1/8~2 |
